Kondenzátorové zapalování s blokovacím oscilátorem



Kategorie: Ostatní
Přidal: _oOo_ 23.03.2015 (15:43:03) X U
Transformátor (Tr): jádro EI 54/18
vzduchová mezera 0.2mm
N1 - 19z
průměr 1.5mm CuL
N2 - 19z
průměr 1.0mm CuL
N3 - 600z
průměr 0.2mm CuL

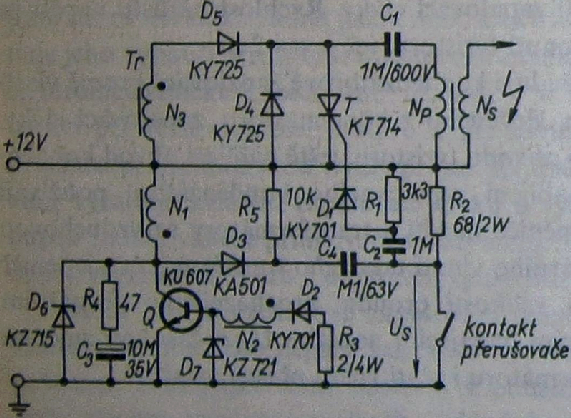

schéma - Kondenzátorové zapalování s blokovacím oscilátorem
Kondenzátorové zapalování s blokovacím oscilátorem - schéma
