zesilovač 500W s šesti tranzistory a IGBT blokem



Kategorie: Audio a video
Přidal: samponek 5.08.2015 (12:06:45) X U

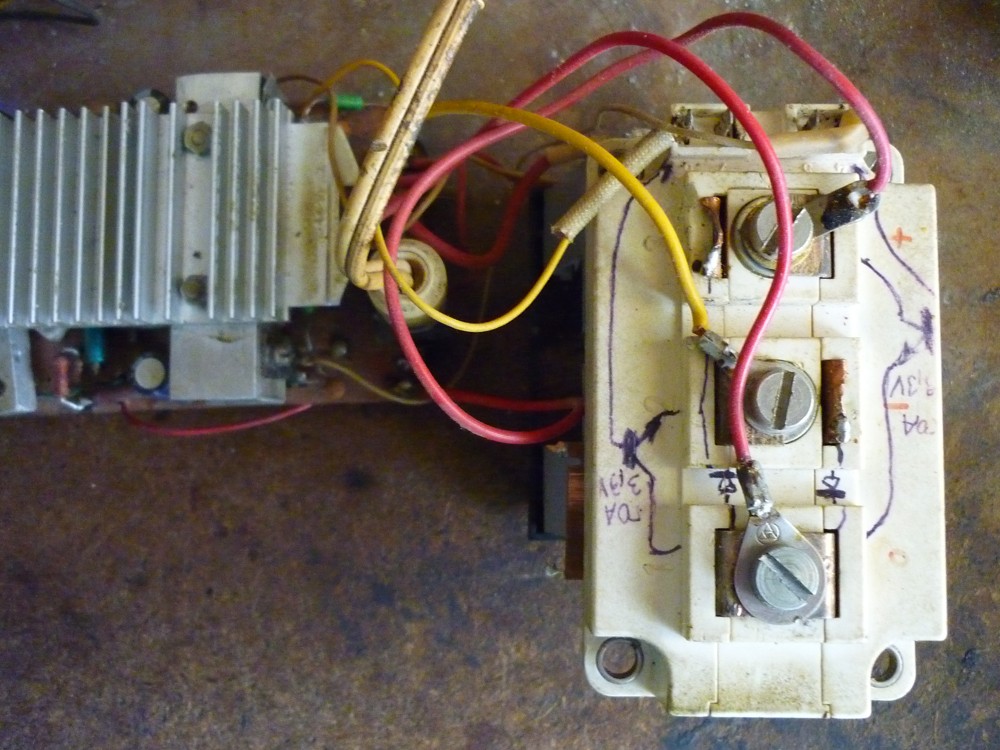

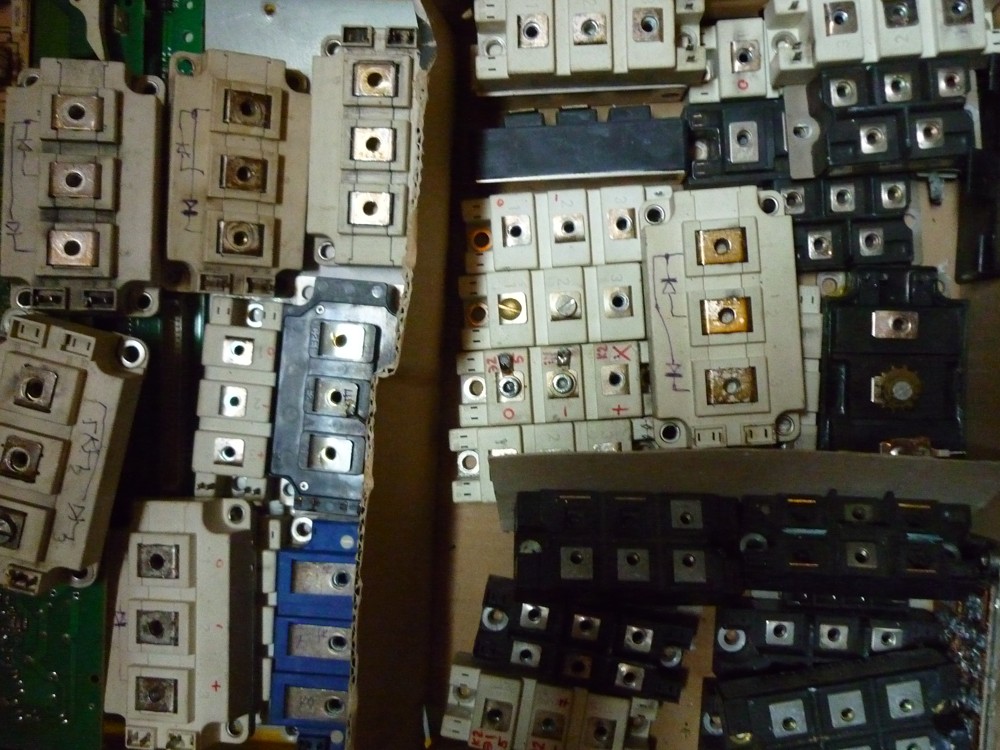

IGBT bloky BSM200GB120 se dají sehnat proražené zadarmo v továrnách kde používají frekvenční měniče k pohonu strojů, blok obsahuje dva tranzistory v polovičním mostu a má čtyři čipy, proražený je vždy jen jeden nebo dva. Deset kondenzátorů 470 mikro/400V paralelně z monitorů se nabije na 400V, připojí plusem na kolektor a mínusem na emitor a proražený tranzistor odpráskne, přeruší se tím přívodní drátky z emitoru čipu a druhý IGBT na struktuře je volný, fungující. To samé s druhým tranzistorem.


Tranzistory 2SD1138 v prvním dif zesilovači jsou sešroubované k sobě.
Tranzistory 2SB861 v druhém dif zesilovači jsou spolu na chladiči, který je oddělený od chladiče s IGBT blokem.
Červená LED v sérii s Shottky je umístěná na chladiči IGBT a stabilizuje klidový proud. Tranzistory jsou z CRT monitorů.

Tranzistor ve zdroji konstantního proudu má chladící křidélko a druhý také.

Trimr 10R je z vychylovacích cívek z monitoru a nastaví se jím klidový proud asi 50mA, nebo napětí na řídících elektrodách na 6.14V a později se nahradí pevným odporem kolem 2R2.

Trimrem 22R se nastaví nula na výstupu a později nahradí pevnými odpory.

Odpory jsou na 0.5W, mají silnější vývody. Odpory 10R na výstupu jsou na 2W, cívka má 10 závitů drátem 1mm.

Napájecí napětí je spínaný zdroj 40 až 200V podle výkonu, odpor se značkou 5mA se přizpůsobí velikosti napájecího napětí, aby teklo 5mA. Pro 200V má 39k 4W.

Zvyšovací zdroj 10V mezi kolektorem IGBT a zbytkem jsou dvě nabíječky na telefon v sérii.

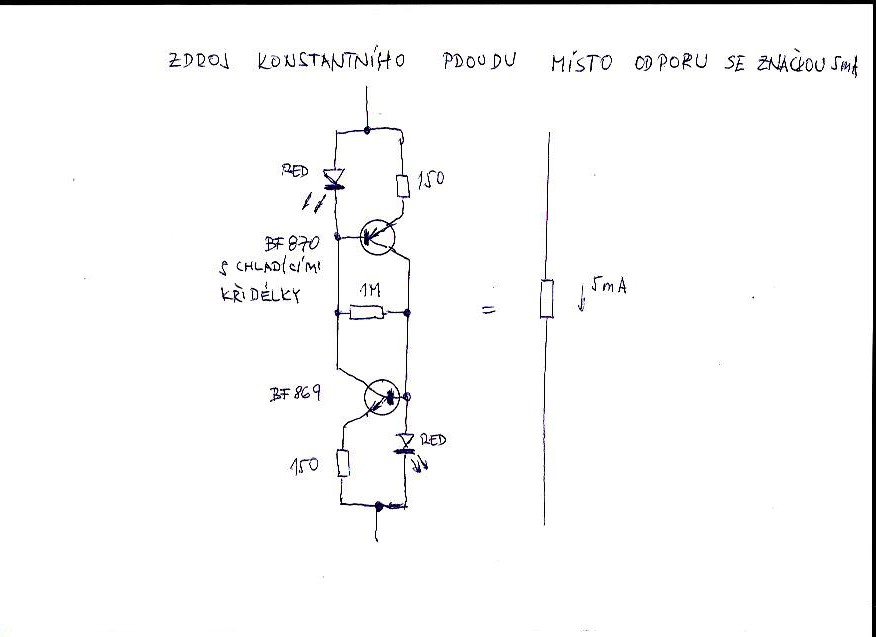

Místo odporu 5mA může být zapojen zdroj proudu.

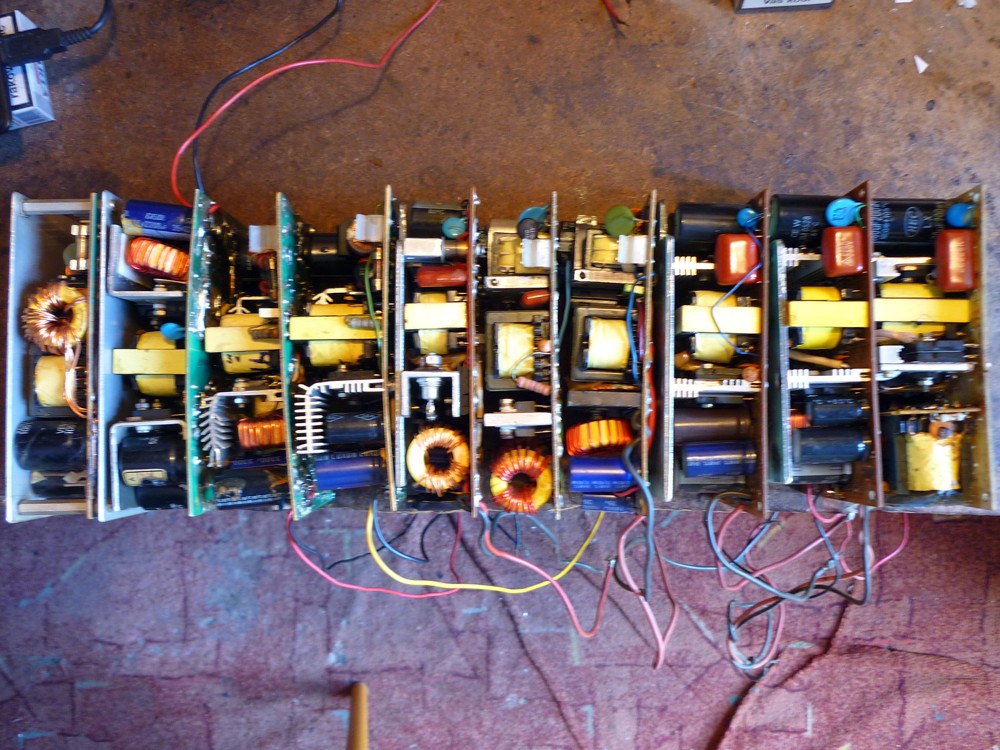

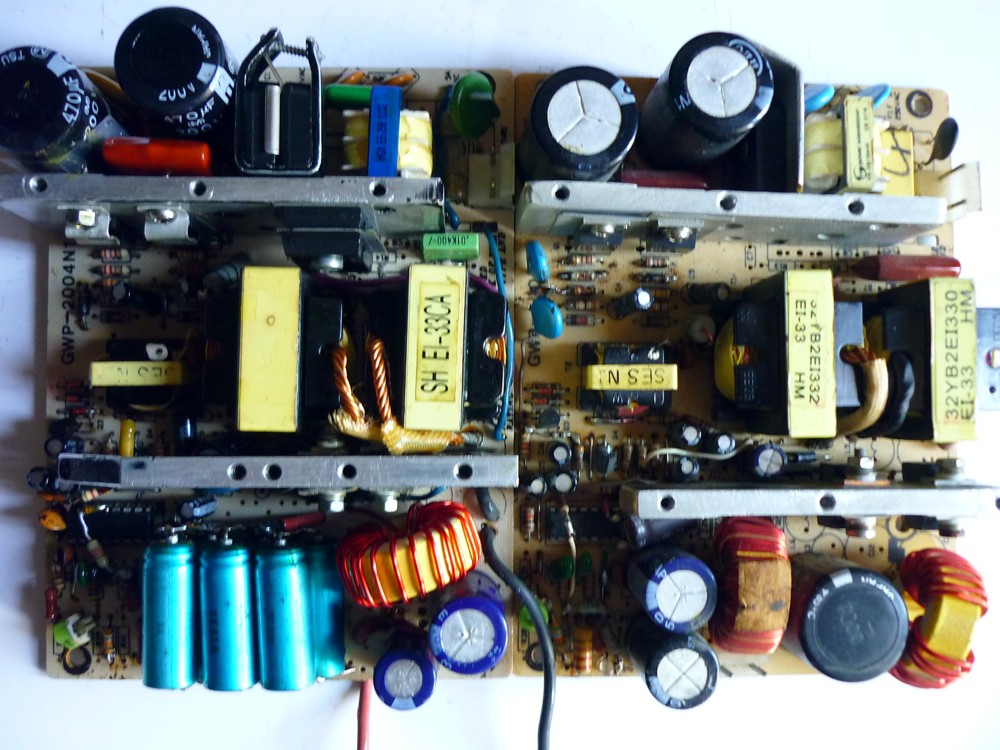

Pro výkonnější verzi v můstku je zapojeno deset upravených 300W zdrojů z PC v sérii, každý má 22V, pro 500W stačí čtyři zdroje v sérii upravené na 44V, pro ještě menší výkon stačí dva v sérii.

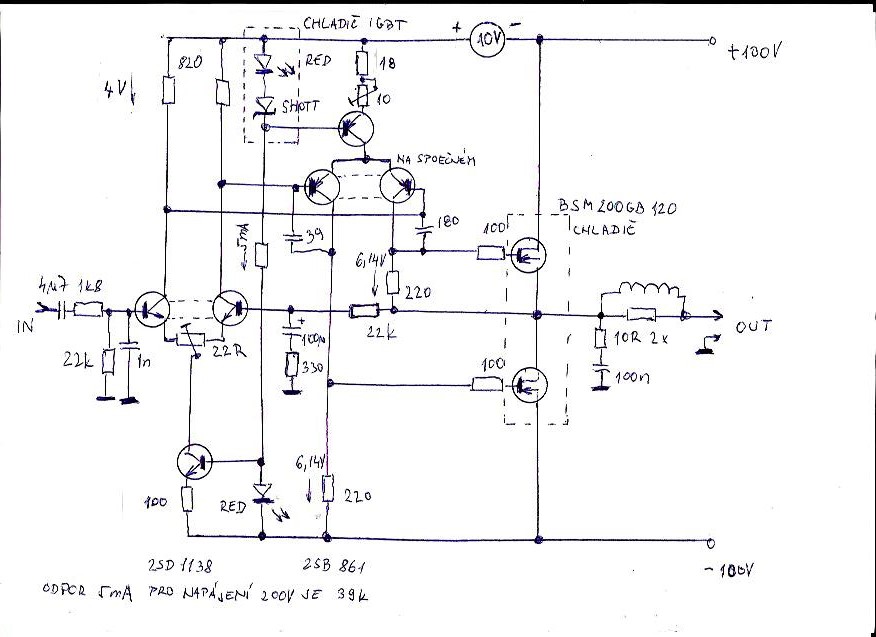

schéma - zesilovač 500W s šesti tranzistory a IGBT blokem
zesilovač 500W s šesti tranzistory a IGBT blokem - schéma

Fotogalerie

fotka - zesilovač 500W s šesti tranzistory a IGBT blokem
Obr. 1

fotka - zesilovač 500W s šesti tranzistory a IGBT blokem
Obr. 2

fotka - zesilovač 500W s šesti tranzistory a IGBT blokem
Obr. 3

fotka - zesilovač 500W s šesti tranzistory a IGBT blokem
Obr. 4

fotka - zesilovač 500W s šesti tranzistory a IGBT blokem
Obr. 5


Komentáře čtenářů ke konstrukci zesilovač 500W s šesti tranzistory a IGBT blokem


25.01.2017 (22:52:09) X
samponek:
Zesilovač 2.2kW ve třídě D a system LRAD http://www.audioweb.cz/viewtopic.php?id=22048

24.04.2016 (12:59:48) X
thid_2511@hotmail.com:
thank you

29.02.2016 (09:52:38) X
.:
Dneska jsem zaslal primátorce Prahy paní Krnáčový dotaz, zdali bych se mohl pokusit spojit nulák Prahy 1 s fází Prahy 2, nulák Pt rahy 2 s fází Prahy 3, nulák Prahy 3 s fází Prahy 4, nulák Prahy 4 s fází Prahy 5, nulák Prahy 5 s fází Prahy 6, a tak dále až nulák Prahy 11 s fází Prahy 12, a mezi nulákem Prahy 12 a fází Prahy 1 se pokusil vytáhnout oblouk. K dotazu jsem připojil mapku tažení drátů, a netrpělivě čekám na odpověď.

27.02.2016 (21:52:42) X
.:
Teď jsem zkoušel, jestli nejde místo MOTu použít deset síťových zásuvek, zapojených do série. Skutečně to jde, z desetizásuvkovýho psa šlehaly oblouky...

Myslím, že ten teslák z toho WK fotoodporu opustím, a půjdu psát sem...

27.02.2016 (21:37:49) X
.:
To mělo být uveřejněno na Silvestra...

16.08.2015 (12:57:16) X
samponek:
Když se sníží napětí, dají se tam dát i jakékoli mosfety paralelně, třeba IRF640, IRF540, IRF250, 2SK1544. Odpor 18R se musí zvětšit na 33R, aby na řídících elektrodách bylo 3.63V.
Na vstup oddělovací trafo 1:1 ATS256 z modemu z počítače. Křížovým zapojením vstupních vinutí potom dva zesilovače do můstku.
Do každého zdroje je lepší přidat ještě jedno to samé trafo a diody s tlumivkou, zvětší se výstupní proud a výkon.
