Zásuvka spínaná USB



Kategorie: Pro domácnost
Přidal: AjapTrb 17.01.2014 (18:39:04) X U
Jednoduché a účinné zapojení jak spínat spotřebiče přes USB port počítače.

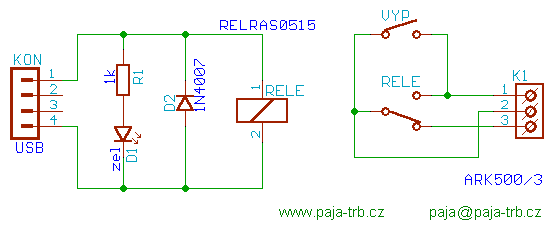

schéma - Zásuvka spínaná USB
Zásuvka spínaná USB - schéma

Fotogalerie

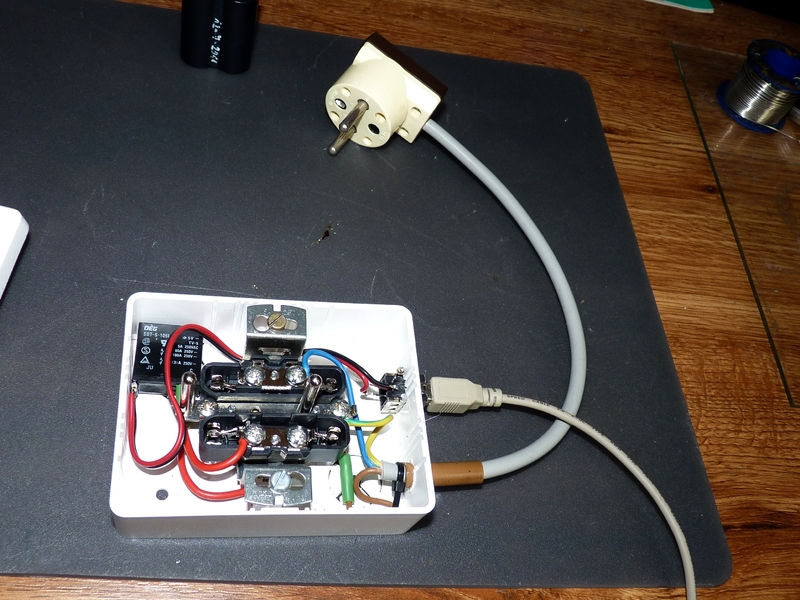

fotka - Zásuvka spínaná USB
Obr. 1


Komentáře čtenářů ke konstrukci Zásuvka spínaná USB


14.12.2014 (11:52:42) X
RyuuCZE:
dobrý způsob jak vypínat monitory a reproduktory spolecne s PC :D

4.10.2014 (15:16:17) X
Edgar:
milan: To mas pravdu ze aj vypnuty PC so zapnutym zdrojom ma odber ale napaja sa tym aj pamät BIOSu a ked vypinas stale cely zdroj tak to bude napajat len ta baterka a vybije sa skor.

10.08.2014 (19:33:19) X
Roman:
ty chytráku kdo tady dává něco na aukro ? prototyp :D :D
když si takovej profík proč dávaš mojí fotku ? aha sám máš hoWno....

10.08.2014 (19:33:06) X
Roman:
ty chytráku kdo tady dává něco na aukro ? prototyp :D :D
když si takovej profík proč dávaš mojí fotku ? aha sám máš hovno....

5.06.2014 (17:53:58) X
PaJa-trb:
Pokud se můžu jako "autor" (původní nápad není můj, a lze ho najít v několika variantách po webu), vyjádřit k těmto pomluvám.
Schéma : napájení 5V z USB připojené na relé, k tomu se sluší používat antiparalelně diodu. Toto by pro funkci stačilo, ale proč nepřidat ještě indikační LED a VYPínač pro možnost zapnout spotřebiče v zásuvce i bez napájení z USB.
Pro napájet z USB ? USB je na PC dnes dostatek, nic se nemusí otvírat, nikam lézt do bedny (né že by to byl problém), připojím na jakýkoli PC, stejně tak případné stěhování je otázka chviličky.
A jak takový chytrák jako milan připojí zásuvku na notebook ? To taky poleze přímo do zdroje ?
Jinak ten bastl na fotce není rozhodně můj, nikdy bych podobnou věc jako na fotce neměl odvahu někde prodávat na aukru.

5.06.2014 (08:41:20) X
Roman:
anonim > napětí na USB po vypnutí se nastavuje v biosu nebo přímo na MB pomocí jumperu ty debil :D

Puvodně jsem chtěl brát napětí z RS-232 ale ten potřebuju volnej, USB portů je jako máku :D
Zásuvka slouží pouze na zapínaní monitoru a repráku nic víc !!!
puvodní mechanické relé nahradilo SSR a nová krabička atd

Ohledně schématu je to opravdová hovadina zbytečně komplikovaná

1.04.2014 (23:29:08) X
koště:
Tohle bych neprodával ani jako stavebnici.

5.02.2014 (19:07:55) X
to snad ne:
je to docela nebezpecne a v rozporu s normami, navic to nekdo i prodava na aukru, coz je hodne velka odvaha, vzhledem k nebezpecnosti tohoto bastlu

30.01.2014 (11:03:31) X
anonim:
nemuze fungovat... ja mam 5V na usb i po vypnuti takze smolik :)

19.01.2014 (11:12:04) X
milan:
protože je autor blbec, a je línej si vytáhnout napětí pro relé přímo ze zdroje... já mám v PC tlačítko, to napájí relé po dobu 10sekund z 9V baterie, a pak ho napájí zdroj. vypínám relátkem i bednu, protože vypnutej PC žere víc než vypnuté komponenty PC

18.01.2014 (11:13:05) X
Roman:
Jakej zmrd mi ukradnul fotku mého demo bastlíku ? :D

17.01.2014 (22:50:08) X
Tim:
Pořád mi nějak nemůže docvaknout ta pravá část, jak je to zapojený... a co při restartu PC, to se vypne ne?

17.01.2014 (22:21:07) X
harchom:
podobné som si pred nedávnom spravil .. len bez tej LEDky
a je to v predlžovačke s lištou 5 zásuviek (monitor repro. tlačiareň atď

17.01.2014 (18:51:51) X
Počítačovák:
Rozhraní RS-230V.
