Elektronkový zesilovač ve třídě A



Kategorie: Audio a video
Přidal: Audiofil 17.01.2014 (18:42:21) X U
Velmi kvalitní zvuk zajišťují dvojpárově zapojené ethernetové kabely k reprobednám.

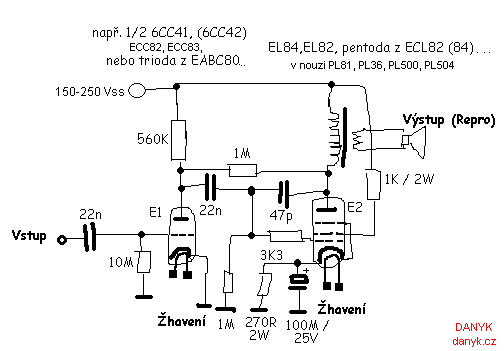

schéma - Elektronkový zesilovač ve třídě A
Elektronkový zesilovač ve třídě A - schéma

Fotogalerie

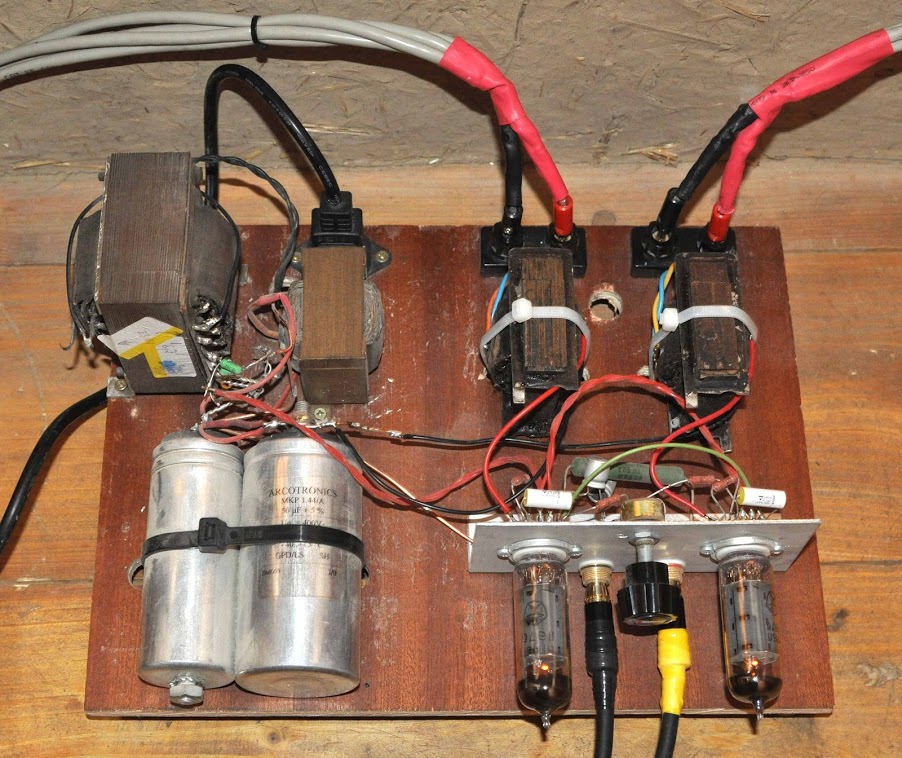

fotka - Elektronkový zesilovač ve třídě A
Obr. 1


Komentáře čtenářů ke konstrukci Elektronkový zesilovač ve třídě A


17.03.2017 (18:06:30) X
terezkaterka:
Kuva, tak kde sú tie triody ? prečo sa autor unúva odpovedať ?

22.05.2015 (01:29:05) X
Mosk:
Patas: Nemůžou to být kombinované elektronky? (v jednom pouzdře je trioda i pentoda) Pro každý kanál jedna?

30.01.2015 (22:37:09) X
stařík:
desítky lampových TV přjímačů mělo schasis na stojato a lampy na ležato a fungovalo to.

22.01.2015 (20:52:52) X
patas:
kde je trioda?!
ja tam vidim napajeci trafo,filtracni tlumivku,dva vystupaky k dvema koncovýma pentodama ,a kondy.Ake tu triodu fakt nevidim

12.12.2014 (21:57:51) X
andrej:
a co ze ako kabel k reprakom je utp ?

6.12.2014 (19:47:54) X
Elektrokutil:
EL84 nikdy naležato! Prohne se katoda a zkratuje se o mřížku!

17.11.2014 (08:12:03) X
sgtc:
zníc to dobře,ale je to hnusně namalované.

18.09.2014 (15:42:39) X
FoX:
Sorry me se nenacetl ten obrazek s nakresem ale nazor na ty kabely to nemeni.

18.09.2014 (15:39:57) X
FoX:
Kde mas nakres? Kde sou nazvy soucastek? Jak to mam podle tohodle sakra ostavit? A ty ethernetove kabely k reprobednam. No tvl.

9.07.2014 (17:08:28) X
patrik:
to stevo:
Lampy můžou byt i naležato,většina,kdo dělá první pokus s lampou je nechává válet po stole.

10.02.2014 (14:45:36) X
IkaSGC:
UTP kabely jako kabely k reprákům ? WTF ?

29.01.2014 (20:13:02) X
stevo:
elektronky vzdy len nastojato
