Zesilovač 2 x 12,5W s TDA2009



Kategorie: Audio a video
Přidal: Adam - hobbyelektro 4.03.2014 (09:05:54) X U
Tato konstrukce je podrobně popsána na: www.hobbyelektro.eu/audio-technika_zesilovac_tda2009.php

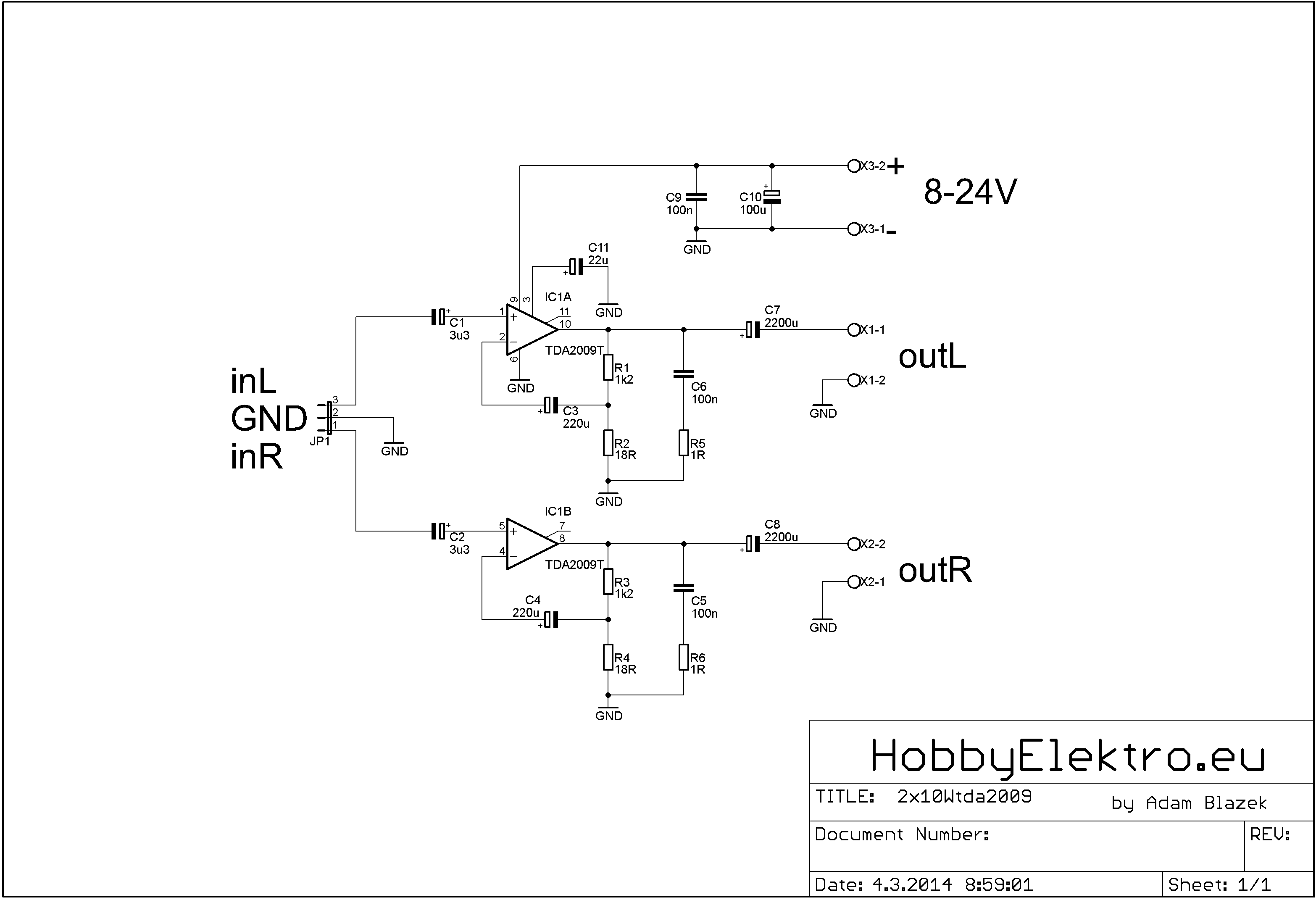

schéma - Zesilovač 2 x 12,5W s TDA2009
Zesilovač 2 x 12,5W s TDA2009 - schéma

Fotogalerie

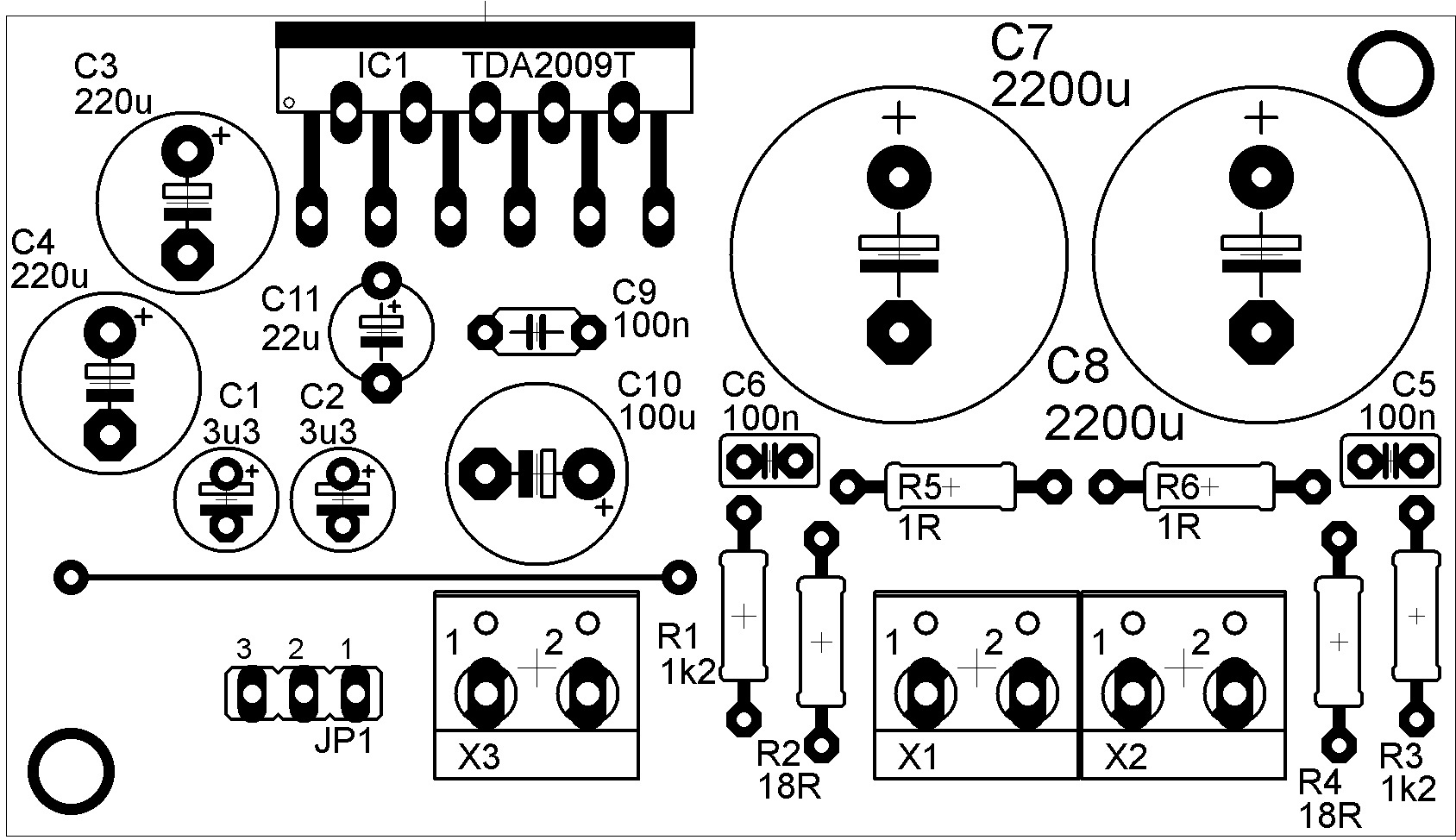

fotka - Zesilovač 2 x 12,5W s TDA2009
Obr. 1


Komentáře čtenářů ke konstrukci Zesilovač 2 x 12,5W s TDA2009


8.03.2014 (20:00:56) X
VroutekD:
Mistři, zisk toho zesilovače neměňte, nebo se aspoň podívejte, při jakém zisku je ten zes stabilní. Nelze tomu bezhlavě upravovat zisk. Zvláště takové TD2005 je na změnu zisku velmi háklivé. Obdobně tomu bude asi i u TDA2009.
Jinak to vypadá celkem pěkně, akorát ten plošák měl mít a mohl mít mnohem silnější silový vedení, né ty tenoučký chlupy.
JP1: Místo pinové lišty je vhodnější libovolný jiný konektor se zámkem, který nelze otočit.

6.03.2014 (09:30:51) X
Adam - hobbyelektro:
Dá se změnit pomocí děliče R1, R2 a v druhé větvi R3, R4.

5.03.2014 (18:11:17) X
MrSlehofer:
Je nějaký způsob jak změnit Gain (Zisk) ??
