ULTRA JEDNODUCHÝ UNIVERZÁLNÍ měnič napětí DC/DC 12V/180V



Kategorie: Zdroje, měniče a nabíječky
Přidal: MrSlehofer 21.03.2014 (16:42:18) X U
Je to opravdu jednoduchý měnič z lehko sehnatelných součástek.
Využívá opravdu klasické trafo 230V/12V které se dá sehnat skoro všude. Využívá zpětnovazební oscilátor s jedním transistorem a jedním odporem. Odpor je 100Kohm a transistor je 2N6488.
Usměrnění je prováděno jen jednou diodou a jedním kondíkem
s kapacitou 10uF na alespoň 200V. Jako transistor se dá použít jakýkoliv jiný NPN transistor.
UŽITÍ:
Jako měnič pro elektronky
Jako nabíječka pro coilgunu (cívkovou pistoli)
Zdroj pro doutnavky

POZOR!!!!!!!! I KDYŽ JE VSTUPNÍ NAPĚTÍ BEZPEČNÉ TAK JE VÝSTUPNÍ NAPĚTÍ SMRTELNÉ!!! VÝSTUPNÍ KONDENZÁTOR MŮŽE ZŮSTAT NABITÝ I PO VYPNUTÍ!!
NERUČÍM ZA ŽÁDNÉ ÚJMY NA MAJETKU NEBO ZDRAVÝ
VŠE DĚLÁTE NA VLASTNÍ NEBEZPEČÍ!!!!!!!!!

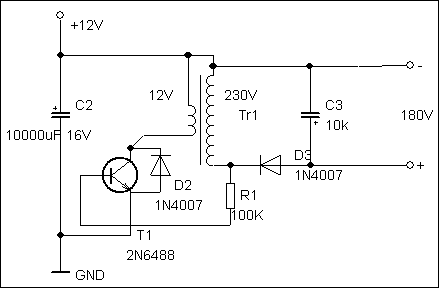

schéma - ULTRA JEDNODUCHÝ UNIVERZÁLNÍ měnič napětí DC/DC 12V/180V
ULTRA JEDNODUCHÝ UNIVERZÁLNÍ měnič napětí DC/DC 12V/180V - schéma

Fotogalerie

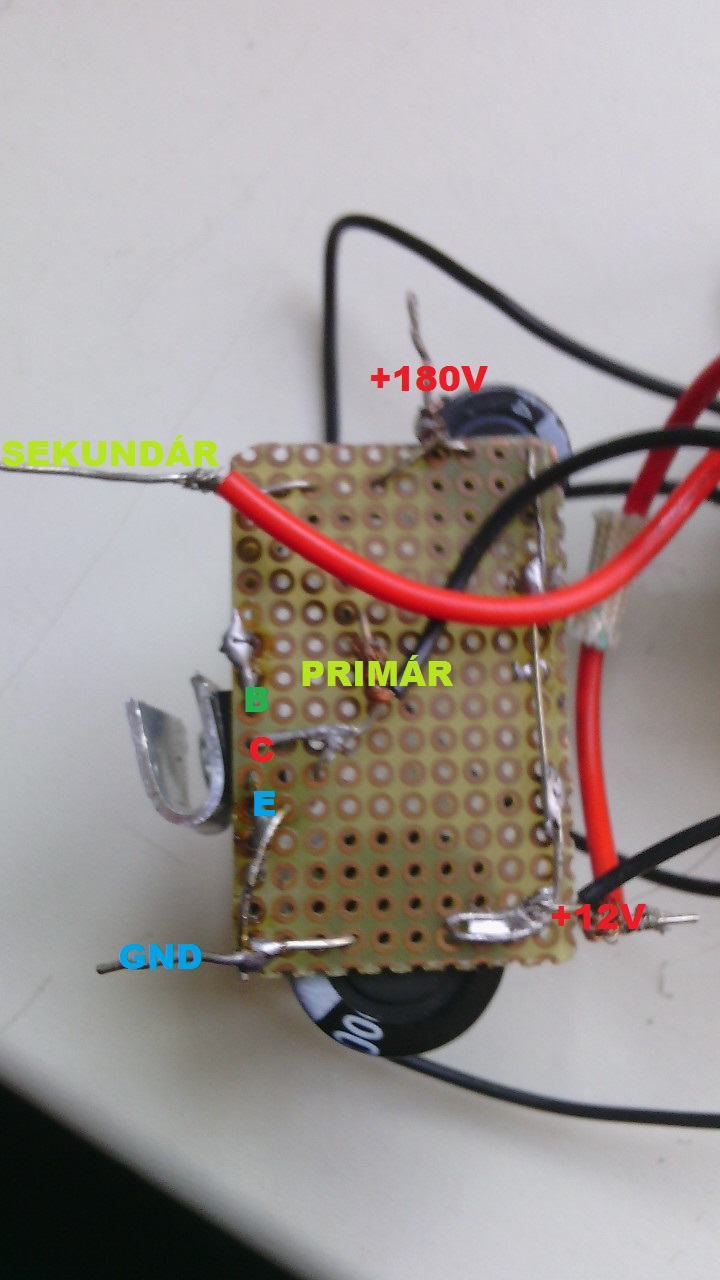

fotka - ULTRA JEDNODUCHÝ UNIVERZÁLNÍ měnič napětí DC/DC 12V/180V
Obr. 1

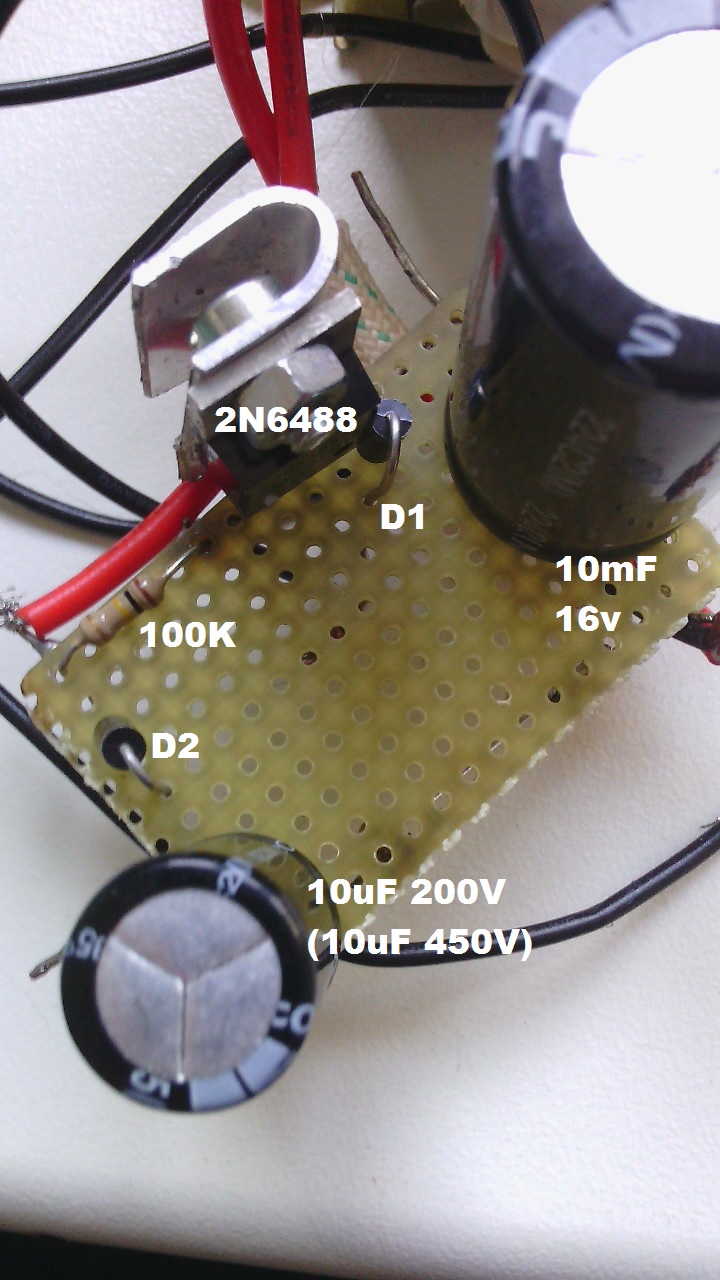

fotka - ULTRA JEDNODUCHÝ UNIVERZÁLNÍ měnič napětí DC/DC 12V/180V
Obr. 2

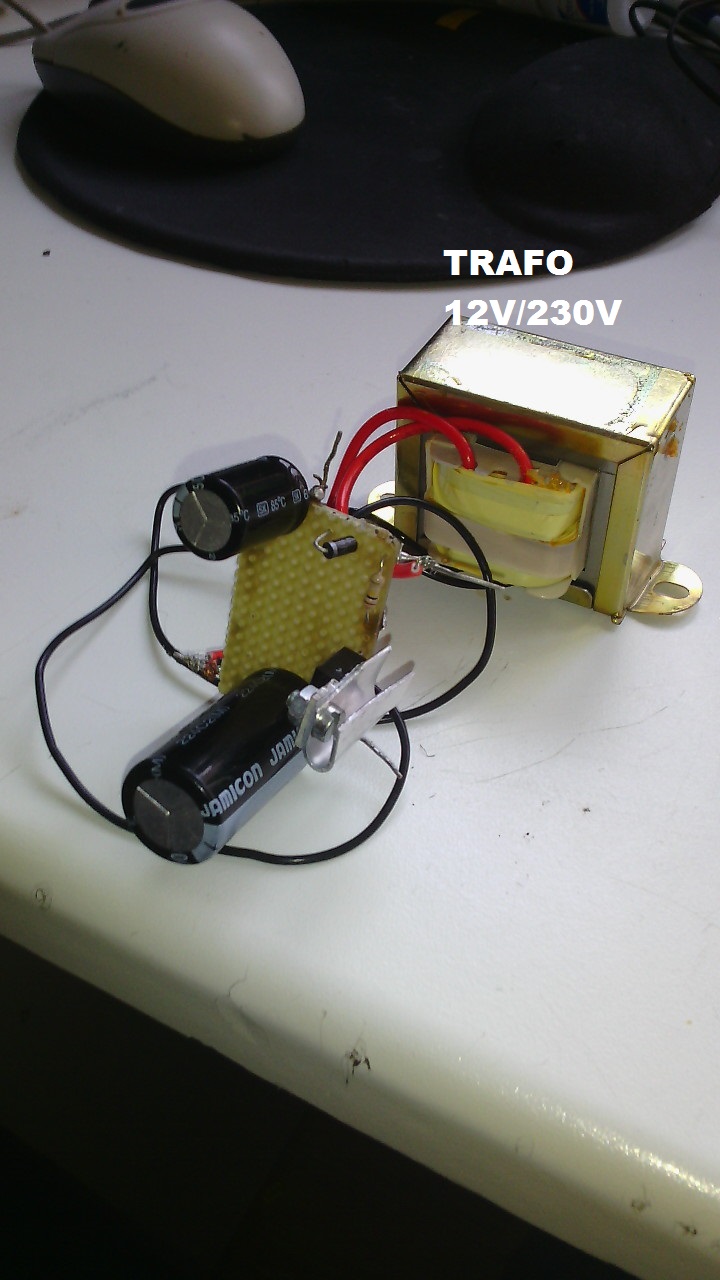

fotka - ULTRA JEDNODUCHÝ UNIVERZÁLNÍ měnič napětí DC/DC 12V/180V
Obr. 3


Komentáře čtenářů ke konstrukci ULTRA JEDNODUCHÝ UNIVERZÁLNÍ měnič napětí DC/DC 12V/180V


18.02.2015 (01:21:56) X
huj:
Ta dioda na výstupu je obráceně!

18.02.2015 (01:21:29) X
Tosnadne:
Ta dioda na výstupu je obráceně!

8.08.2014 (01:25:58) X
LLLqj409Bdeo:
Veľke9 ďakujemechceme poslať z Oravy do Trutnova, za usporiadanie MČR. Keďže vieme, koľko to de1 enigere a pre1ce take9to podujatie pripraviť, chceme poslať veľkfa pochvalu nielen CCCDCA, ktore9 tfato akciu zastrešuje, ale hlavne usporiadateľom a všetkfdm tfdm ľuďom, ktored sa počas cele9ho „Mistre1ku“ o všetkfdch starali a celfd čas si zachovali dobrfa ne1ladu. Hlavne vďaka nim všetko “ šlapalo“ a podarilo sa im na sfaťaži vytvoriť predjemnfa atmosfe9ru.Zve1šť posielame pozdrav malfdm stepe1rom z Trutnova a prajeme im veľa ne1padov a nadšenia do ďalšieho stepovania.Ďakujeme!Tanečne1 skupina HARLEKddN

11.06.2014 (21:43:58) X
EYYE:
A za zdravÍ je ručeno? :D

30.05.2014 (18:43:51) X
Jen tak:
Pokud máš s knihovnama problém, tak si k tomu jedno odpoledne sedni a všechny co potřebuješ si přejmenuj na český názvy, popřípadě si před ně dej tečku, aby si je měl hnedka na začátku.

1.04.2014 (01:27:28) X
VroutekD:
Sem sprosťák, ale tohle sem nepsal. Asi už tu dostává záchvaty i někdo další.

31.03.2014 (19:59:07) X
hmmmm:
hmmmm?

31.03.2014 (18:24:34) X
Táhni:
Pokud tohle dokážeš vypustit z pusy, tak ti doporučuji opustit svět elektra a začít se věnovat něčemu jinýmu, třeba zpěvu !

31.03.2014 (17:36:11) X
MrSlehofer:
V EAGLU kreslit umim ale s těma knihovnama je furt problém :D

31.03.2014 (17:31:17) X
Do prdele:
Proč jako každý normální běloch nepoužíváš na kreslení schémat EAGLE ?! Když je ProfiCAD nepřehledný ?

31.03.2014 (17:26:36) X
MrSlehofer:
jo nojo ProfiCAD je strašně nepřehlednej :D
D1=D3

31.03.2014 (17:09:41) X
WTF ?:
Jen tak z principu, mě by zajímalo kde je ve schématu D1 ? To se u tebe začíná až od čísla dvě ?

31.03.2014 (13:12:05) X
MrSlehofer:
Jo a na tý desce sou diody D1 D2 prohozený :D

31.03.2014 (13:11:25) X
MrSlehofer:
ale stačí :DD

31.03.2014 (00:17:17) X
<|>:
úžasný chladič :D
