RC generátor BM365U vyráběla československá Tesla n. p. Brno cca v 60. a 70. letech 20. století. Některé kusy byly na předním panelu pojmenované "RC oscilátor".
BM365U je mírně odlišnou verzí BM365. Narozdíl od BM365, BM365U nemá volič síťového napětí 120V/220V, pracuje pouze na 220V.
Z jakéhosi důvodu je BM365U v hlubší skříni, ve které je zadních 40% hloubky prázdných. Oproti tomu BM365 má mělkou skříň odpovídající rozměrům šasi.
Možná tím byl řešen problém s přehříváním - v mělké skříni BM365 se špatně rozptylovalo teplo.
Jinak jsou BM365 a BM365U shodné až na drobné rozdíly v hodnotách součástek. Jedná se o přenosný zdroj nf napětí sinusového průběhu od 25 Hz do 30 kHz
(návod uvádí do 32 kHz).
Díky malým rozměrům a nízké váze je vhodný pro opravářskou praxi u zákazníka i pro laboratorní měření a testování, např. jako zdroj modulačního signálu.
Výstupní nf napětí lze nastavit od nuly do 10V plynule potenciometrem a v pěti rozsazích dekadickým děličem (1:1, 1:10, 1:100, 1:1000, 1:10 000).
Druhý z výstupů prochází pouze tímto potenciometrem, ale nikoliv děličem. Tento potenciometr je spřažen se síťovým vypínačem.
Na předním panelu je kontrolka indikující zapnutí (telefonní žárovka 6V 50mA).
Udávaný příkon přístroje je cca 25VA, váha asi 5,6kg a rozměry ŠxVxH 260 x 210 x 155 mm (BM365), 260 x 210 x 220 mm (BM365U).
Kmitočtový rozsah: 25 Hz - 30 kHz ve čtyř rozsazích:
I. 0,025 kHz - 0,15 kHz
II. 0,15 kHz - 0,9 kHz
III. 0,9 kHz - 5,4 kHz
IV. 5,4 kHz - 30 kHz
Přístroj je osazen elektronkami:
2x strmá vf pentoda 6F32 v BM365, v BM365U nahrazena sovětskou 6Ž1P (6Ж1П) či 6Ž1P-EV (6Ж1П-ЕВ)
1x koncová svazková tetroda 6L31
1x dvoucestný usměrňovač 6Z31
RC generátor (RC oscilátor) Tesla BM365 - schéma (ještě s voličem napětí 120V/220V a hodnoty součástek ze staré řady R10).

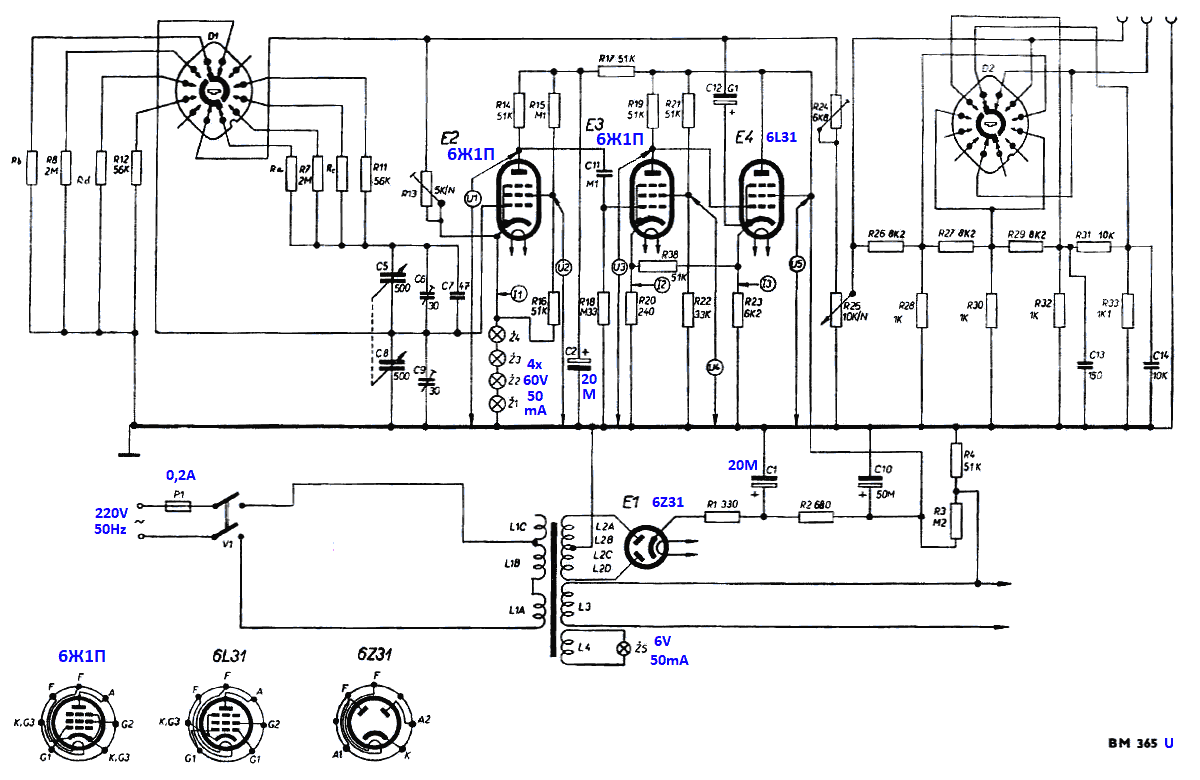

RC generátor (RC oscilátor) Tesla BM365U - schéma (podobné BM365, ale již bez voliče 120V/220V, hodnoty součástek z nové řady E24 a odpor R24 nahrazen trimrem).

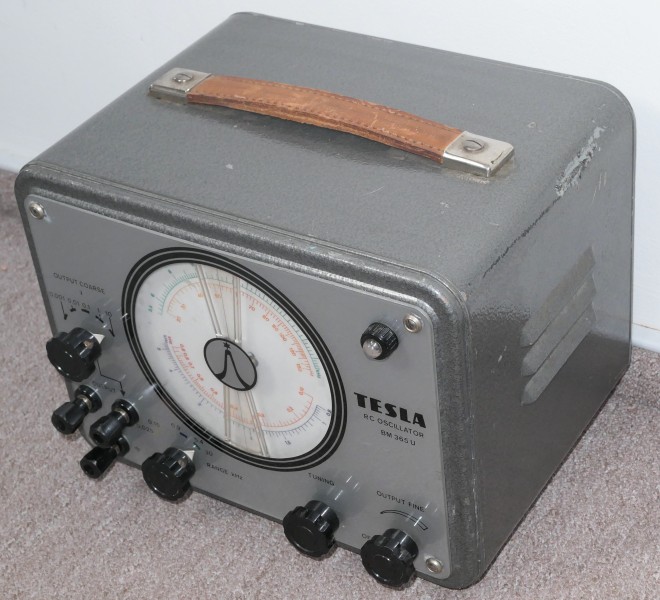

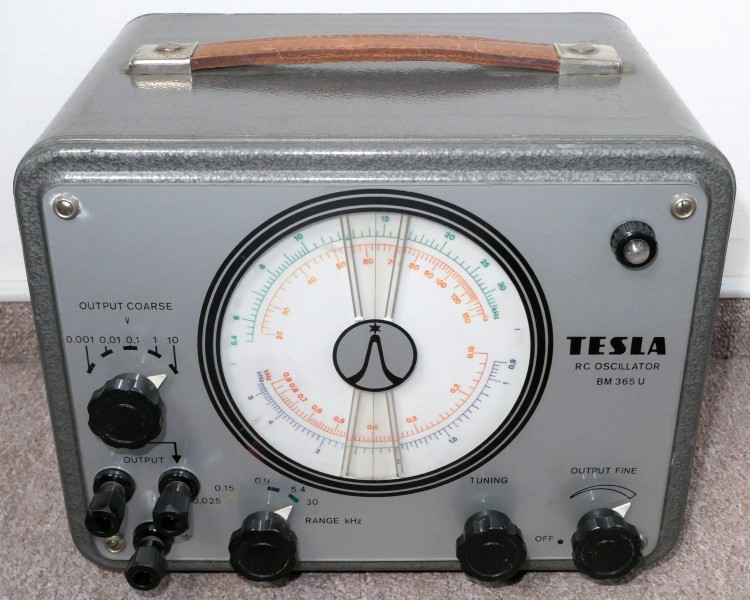

RC generátor Tesla BM365U - přední panel (verze s popisky v angličtině, existovaly i verze v češtině a ruštině).
RC generátor Tesla BM365U podobný BM365.
RC generátor Tesla BM365U - stupnice se 4 barevně rozlišenými rozsahy.
RC generátor Tesla BM365U - skříň je hlubší, než u BM365.
RC generátor Tesla BM365U šikmo zezadu.

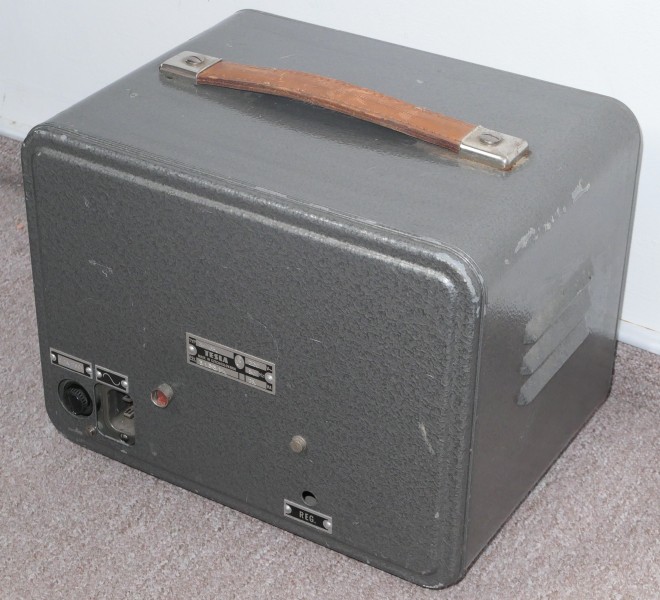

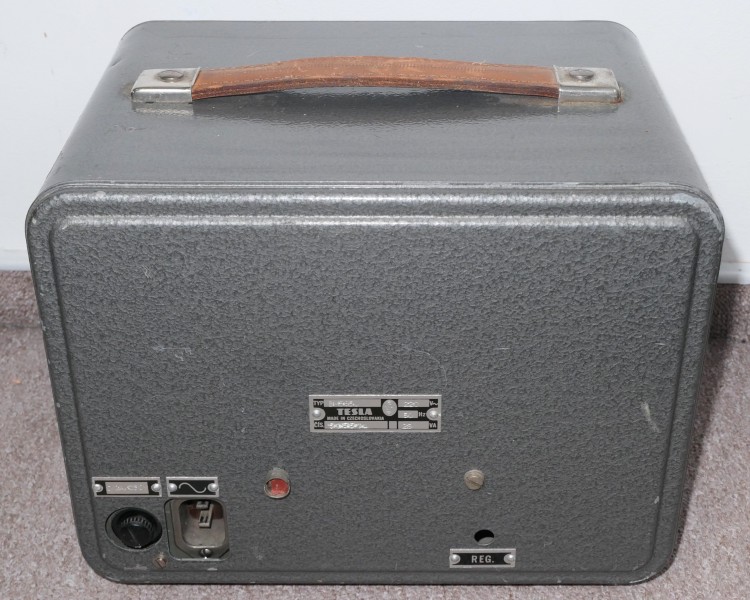

RC generátor Tesla BM365U zezadu, pro napájení 220V 50Hz (bez možnosti 120V).

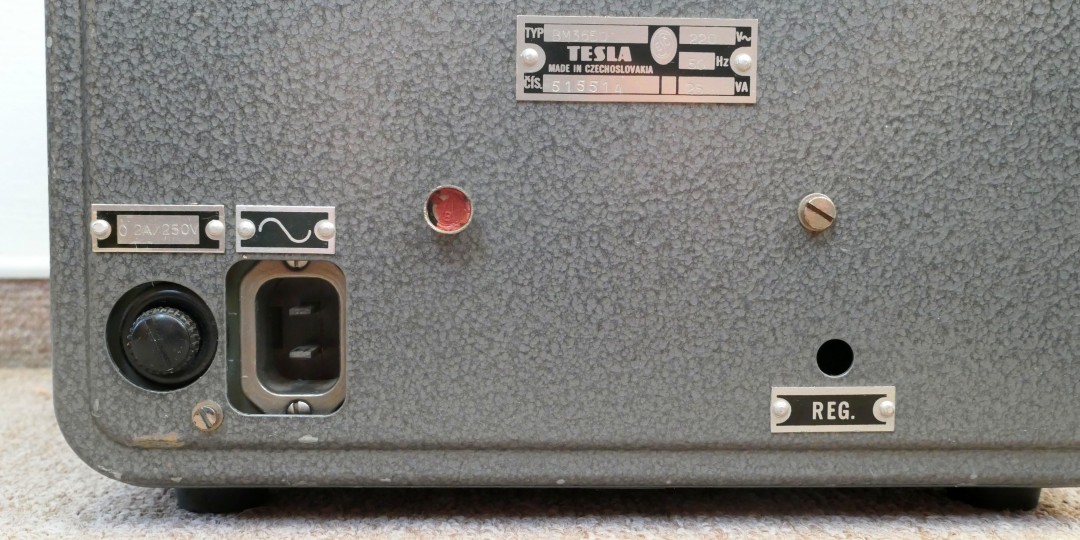

RC generátor Tesla BM365U - síťová pojistka, vstup síťového napájení, výrobní štítek, zaplombovaný šroub a dolaďovací potenciometr.
Na rozdíl od BM365 zde není volič síťového napětí 120V / 220V.
RC generátor Tesla BM365U - výrobní štítek.

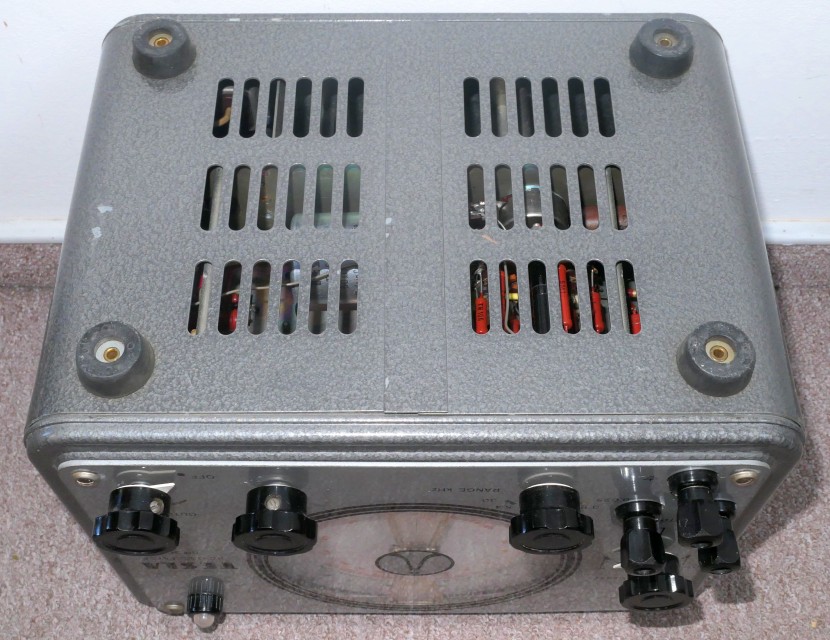

Tesla BM365U zespoda.

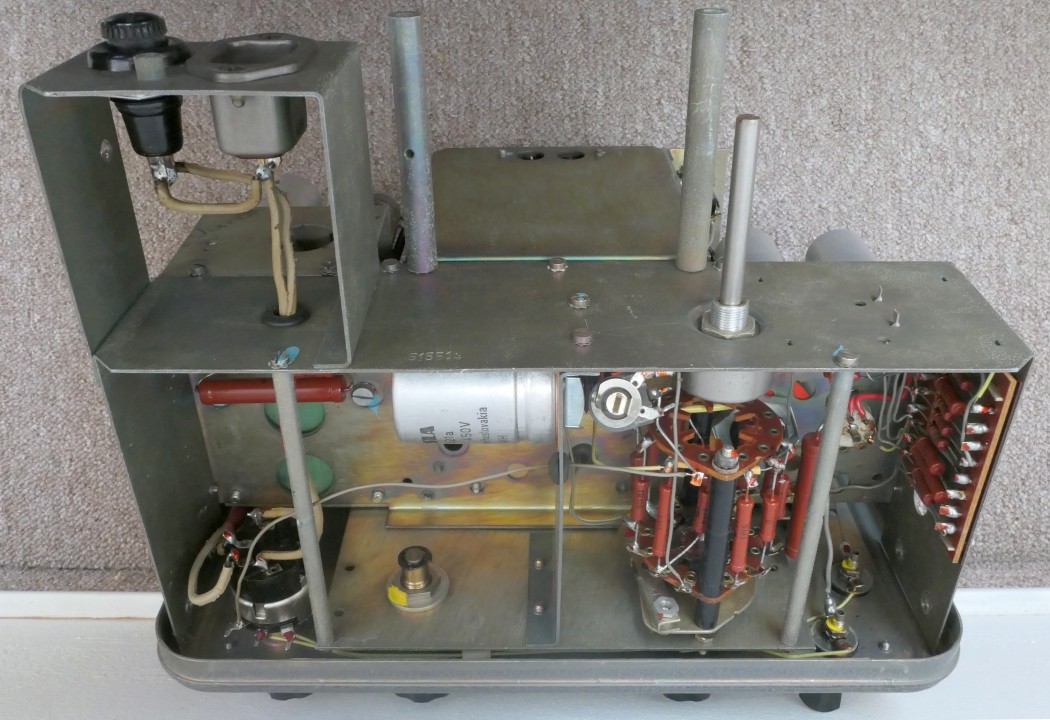

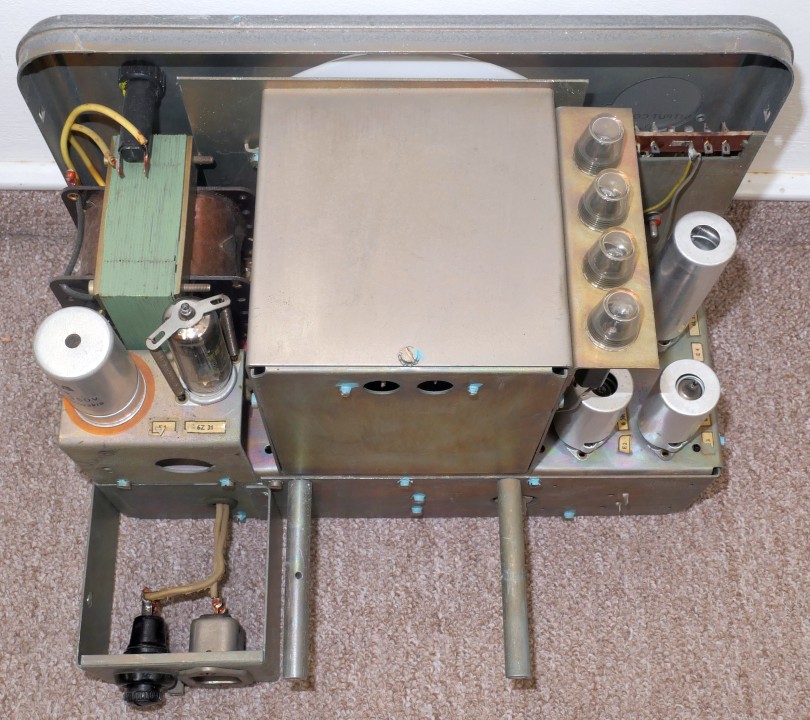

Vyskříněné šasi RC oscilátoru Tesla BM365U shora.
Je vidět, kolik je ve skříni prázdného prostoru :).

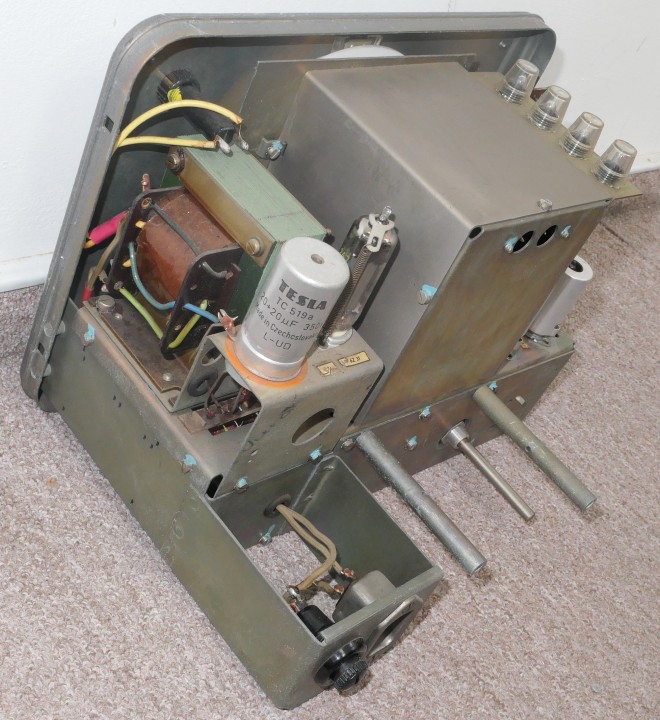

Šasi bylo uměle prodlouženo rámem, na kterém je objímka pojistky a síťový konektor a dlouhými dutinkami na šrouby (pod tou pravou je dlouhá hřídel potenciometru R13).

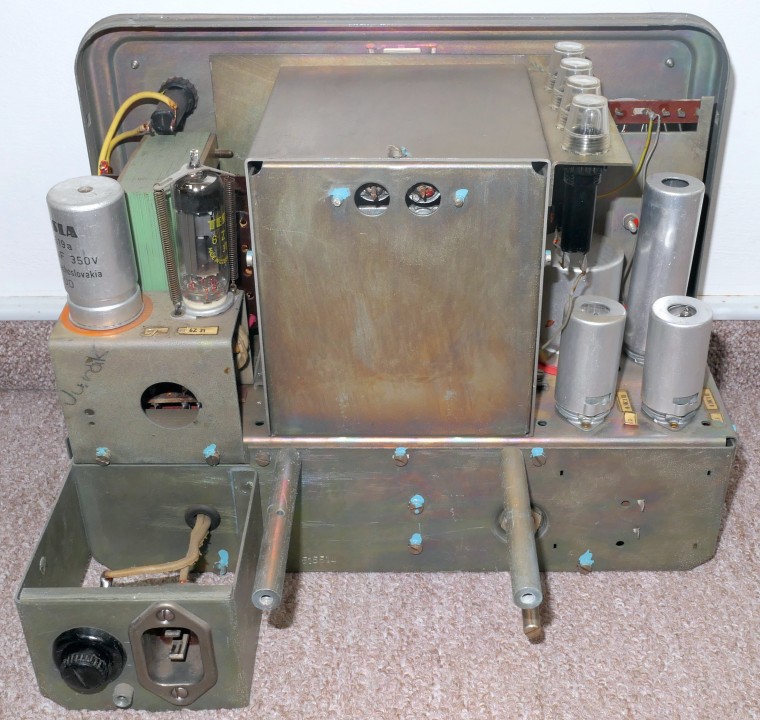

Vyskříněné šasi Tesla BM365U zezadu. Vlevo pod 6Z31 je vidět otvor po vynechaném voliči 120/220V,
který původně v BM365 byl těsně za zadní stěnou mělké skříně, nyní je utopen hluboko.
Vyskříněné šasi Tesla BM365U ze strany elektronek 2x 6Ž1P a 6L31, za nimi C12 (100uF).
Vyskříněné šasi Tesla BM365U ze strany zdroje s transformátorem a dvoucestnou usměrňovací elektronkou 6Z31.
Tesla BM365U - elektronky 2x 6Ž1P a 6L31 se sejmutými kryty.
Tesla BM365U - elektronky 2x 6Ž1P a 6L31 se sejmutými kryty, pohled shora.

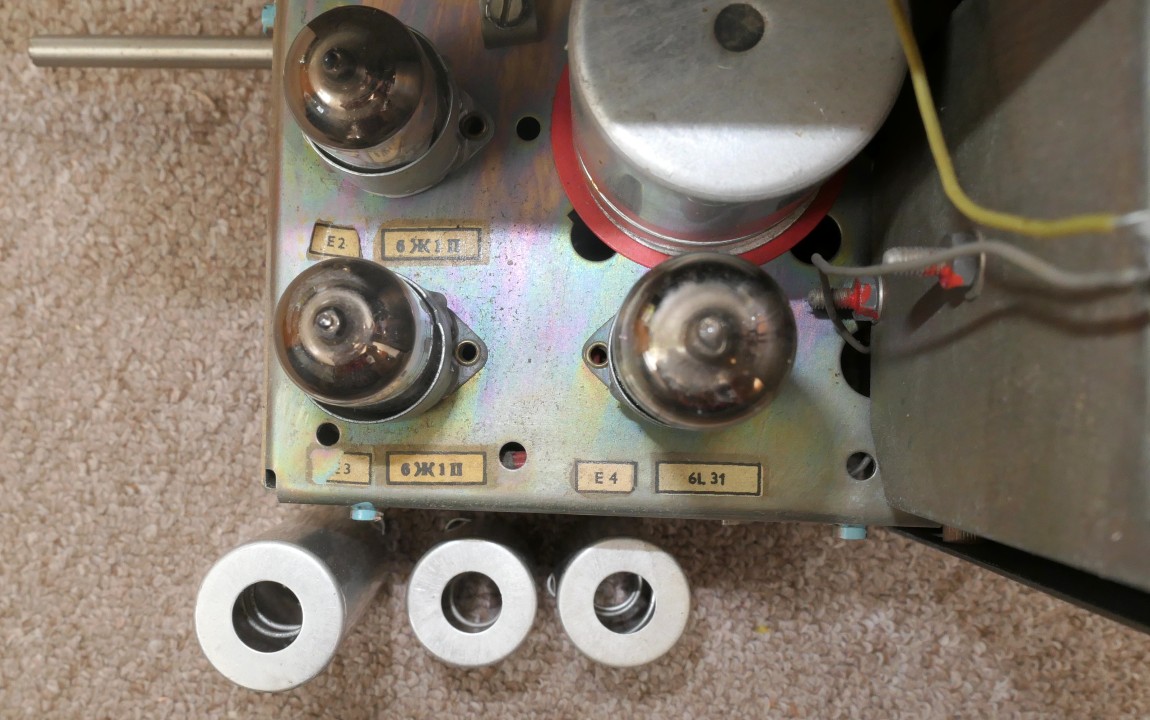

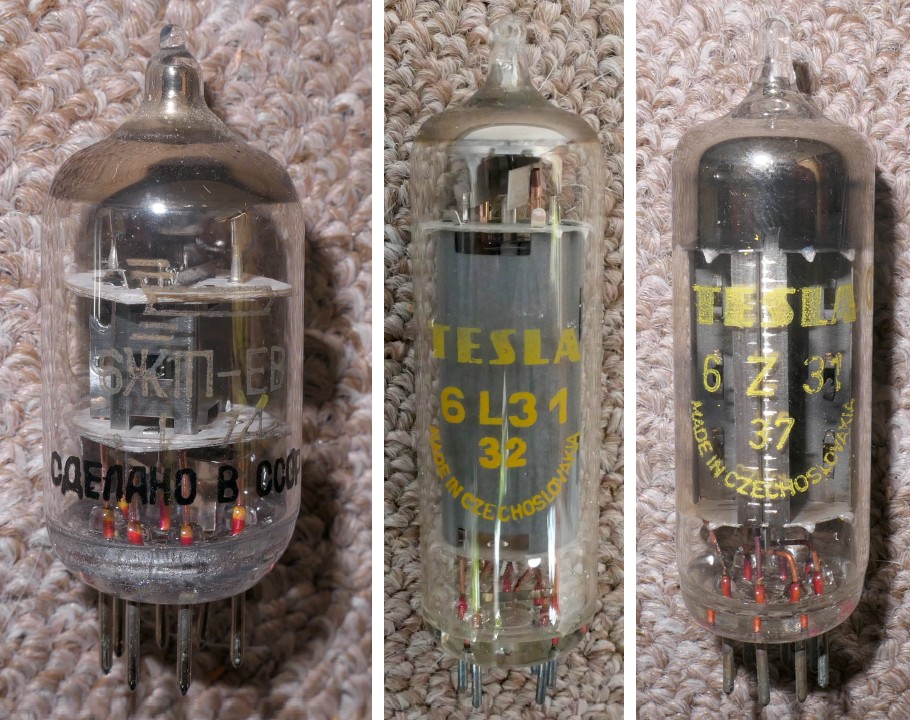

Typy elektronek v mém BM365U: 6Ž1P-EV (2ks), 6L31 a 6Z31.

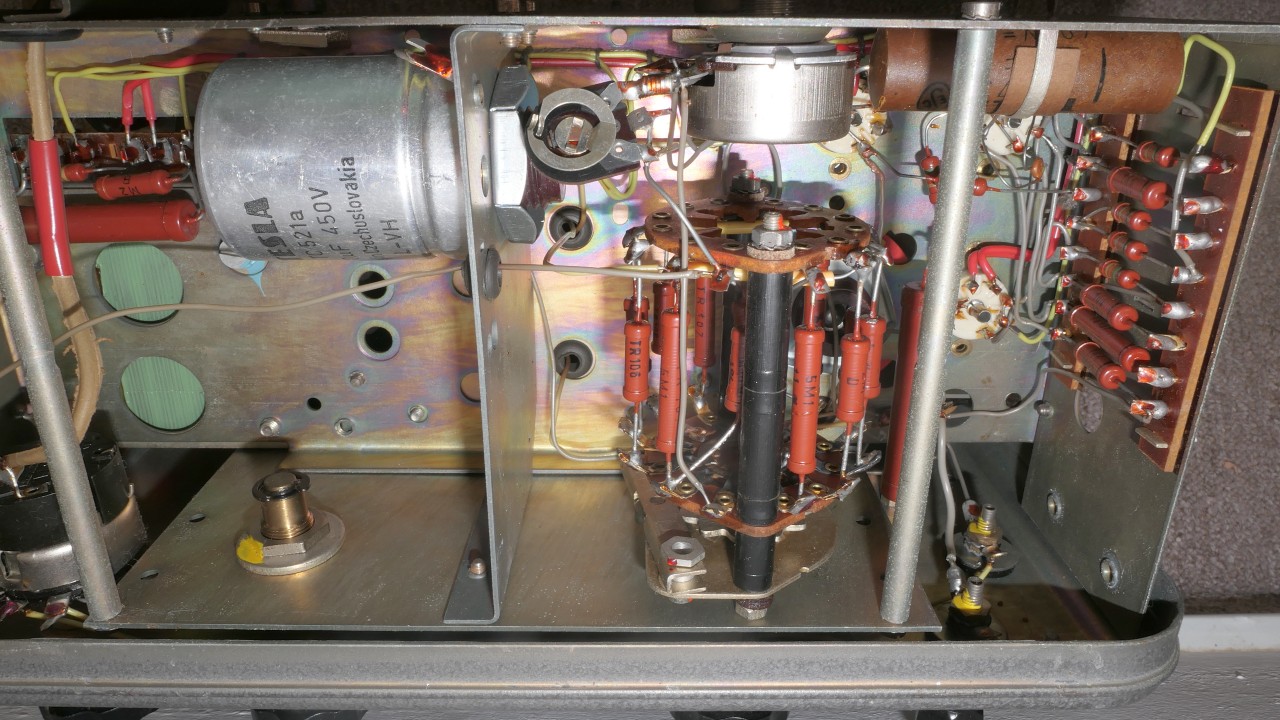

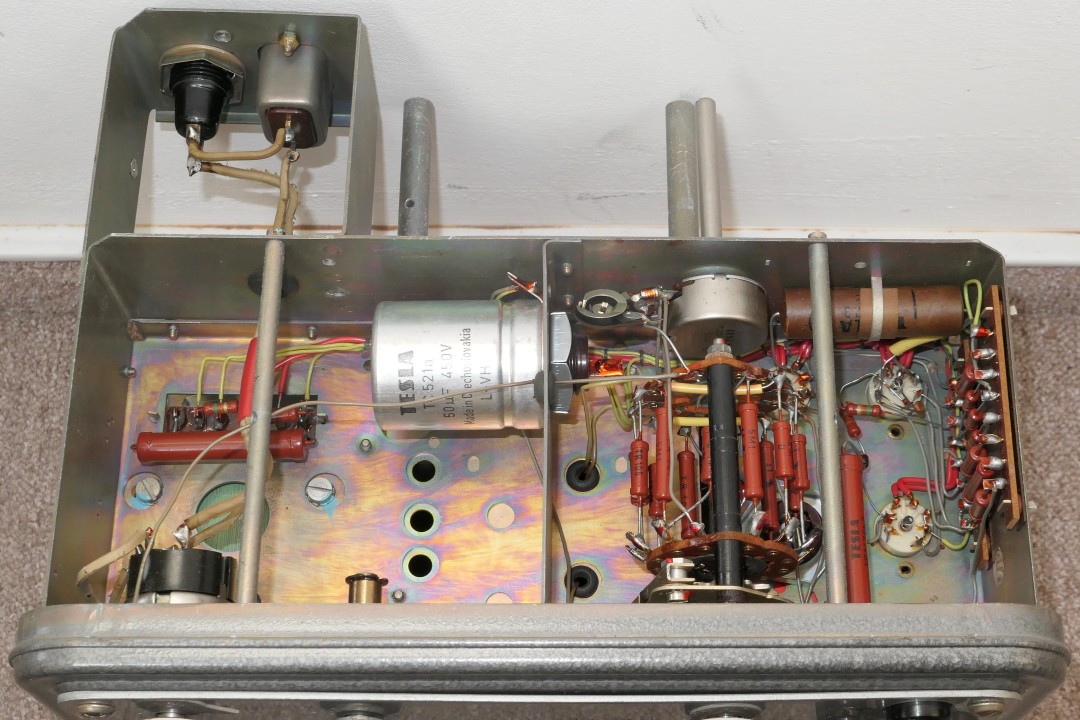

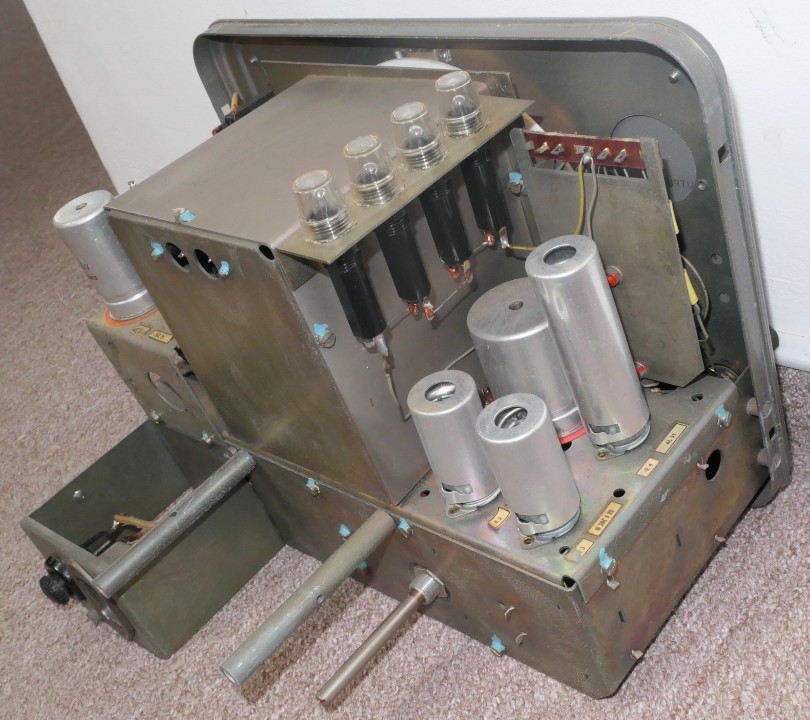

Šasi Tesla BM365U zespoda, pohled od zadní strany.

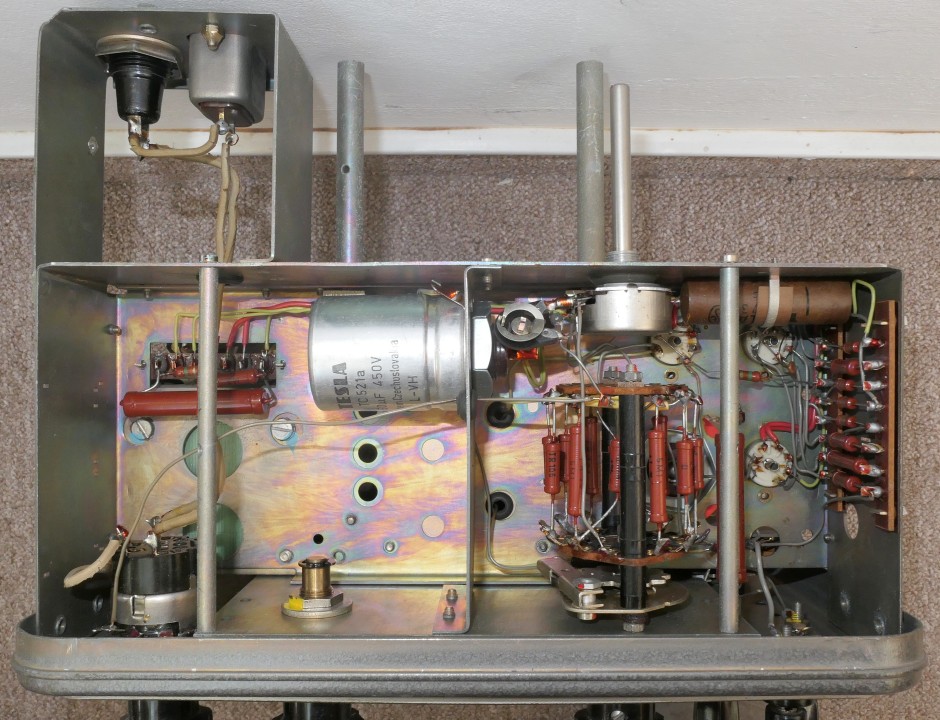

Šasi Tesla BM365U zespoda.
Šasi Tesla BM365U zespoda, pohled od přední strany.
Detail šasi Tesla BM365U zespoda.

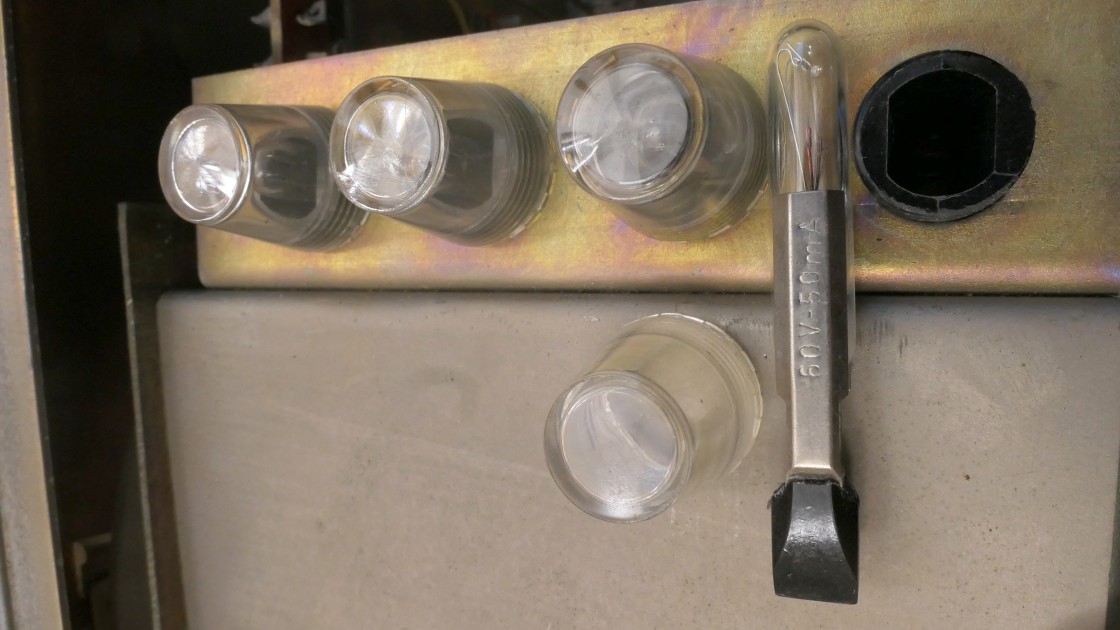

Regulační žárovky stabilizující amplitudu (4x sériově telefonní 60V 50mA Polam).
Ne, za provozu opravdu nesvítí, napětí na nich je jen pár voltů.
