24.06.2016 (18:38:19)  K # IP X
8-bit (mail) (web) :
Vedle se objevil link na pěkný ruský invertor v bedně od PC zdroje a shodou okolností jsem neměl pár dnů zpátky co dělat pač ještě čekám na nějaké součástky do motorměniče. No tak jsem si chvíli maloval a došel jsem zatím k něčemu takovému, ikdyž na velikost ATX zdroje se asi jen tak dostat nepůjde:
OBRÁZEK
OBRÁZEK
Co myslíte, je to geniální nebo je to strašně stupidní nápad? **02
17.07.2016 (23:19:23)  # IP X
milan (mail) :
to bude ceočko? že tam máš vstup na plyn? **01
18.07.2016 (02:30:59)  # IP X
8-bit (mail) (web) :
Ne, bude to TIG **01
Jinak zrovna jsem dodělal návrh sekundárního vinutí. Ale počítač snese všechno, zajímavější bude to takhle opravdu namotat **02
OBRÁZEK

Akorát ještě nemám tušení jak udělám to HF trafo, nevíte někdo jestli se nedá někde koupit jako náhradní díl?

23.06.2016 (04:01:27)  K # IP X
8-bit (mail) (web) :
if, iferror, find, concatenate, left, mid, right, indirect, address, len, match, find, indirect, mid, left, iferror, address, match, mid, len, ...

OBRÁZEK

Tohle je zatím asi největší tabulková orgie, co se mi kdy povedla. Ještě tak hodinu sraní a asi bych z té pakárny už zmagořel definitivně. Hlavně asi z toho, jak to ta libresračka vždycky přepočítávala minutu (a asi tak co 10 minut padala). Tak ještě že to nakonec nějak funguje a nebudu už muset používat ty posrané unie, též nechápu jaké měl kdo pohnutky k tomu, aby napsal ty iodefajny tímhle zvráceným způsobem **02
27.06.2016 (18:31:59)  # IP X
RayeR (web) :
A k cemu je to takle dobry ta tabulka? Vypada to na definice nakejch registru, tak staci napsat bitovou strukturu a hotovo, pak uz ani nepotrebujes masky...
27.06.2016 (23:35:14)  # IP X
8-bit (mail) (web) :
Renesas má bohužel u RX řady ty definice napsané jako unie. Takže třeba nastavení hodin jsi musel psát asi takhle:
SYSTEM.SCKCR.BIT.ICK = 0; // jadro clk*8
SYSTEM.SCKCR.BIT.PCK = 1; // periferie clk*4
SYSTEM.SCKCR.BIT.PSTOP1 = 1; // zakazat hodiny na ext. vystupu
SYSTEM.SCKCR.BIT.PSTOP0 = 1; // zakazat hodiny pro SDRAM

Můžeš samozřejmě i zapsat do celého registru, akorát průser je, že tam nemáš nikdy symbolicky zapsané offsety, takže se v tom pak jde dobře vyznat:
SYSTEM.SCKCR.LONG = 0x00C20100;

I řekl jsem si Dost! a zvolil jsem radikálnější řešení v podobě tabulky v libresračce. Do tabulky stačí zkopírovat všechny ty unie (po drobné manuální úpravě, tabulka zhavaruje když má jeden registr přiřazených víc různých významů) a počkat asi 3 minuty než to ta věc přechroustá. Ono to automaticky rozebere všechny ty pošahané unie a převede je to na struktury, bitové offsety a masky. Pak už to stačí jen nakopírovat zpátky místo těch sraček a můžu opět psát kód tak, jak jsem byl vždycky zvyklý:
SYSTEM.SCKCR = SYSTEM_SCKCR_PSTOP1_msk | SYSTEM_SCKCR_PSTOP0_msk | 1 << SYSTEM_SCKCR_BCK | 1 << SYSTEM_SCKCR_PCK | 0 << SYSTEM_SCKCR_ICK;
**06
28.06.2016 (02:47:36)  # IP X
RayeR (web) :

SYSTEM.SCKCR.BIT.ICK = 0; // jadro clk*8
SYSTEM.SCKCR.BIT.PCK = 1; // periferie clk*4
SYSTEM.SCKCR.BIT.PSTOP1 = 1; // zakazat hodiny na ext. vystupu
SYSTEM.SCKCR.BIT.PSTOP0 = 1; // zakazat hodiny pro SDRAM


A co je na te bitove strukture spatne? Bych rek, ze je to prehlednejsi. A prekladac to pak stejne zoptimalizuje do jednoho ANDu a jednoho ORu, alespon GCC ano.
Napr. pouzivam strukturu:
//***************** 64-bit struktura deskriptoru datoveho/kodoveho segmentu (polozka GDT/LDT/IDT) typedef struct { Word limit_low; // 20-bit segment size limit 15:0 [Bytes-1] Word base_low; // 16-bit part of segment base address 15:0 Byte base_mid; // 8-bit part of segment base address 23:16 unsigned type : 4; // type of segment, see definitions unsigned system : 1; // segment descriptor type (0=system-like ISR/CallGate, 1=user code/data) unsigned pl : 2; // privilege level: 0-3 (0=highest) unsigned present : 1; // segment presence (0=not in memory-paged, 1=is in memory) unsigned limit_high : 4; // 20-bit segment size limit 19:16 [Bytes-1] unsigned available : 1; // available for user (keep 0) unsigned long_mode : 1; // always 0 unsigned default_size : 1; // default operand size (0=16-bit, 1=32-bit operands) unsigned granularity : 1; // segment limit unit (0=limit is in Bytes, 1=limit is in 4kB pages) Byte base_high; // 8-bit part of segment base address 31:24 } __attribute__((packed)) SEGMENT_DESCRIPTOR; // vyznam nekterych polozek se meni podle typu segmentu SEGMENT_DESCRIPTOR d;

jejiz prvky pak nastavim treba takle (muzes si to napsat klidne jako jeden radek):
__dpmi_get_descriptor(_my_cs(),&d); d.default_size=1; d.long_mode=0; d.available=1; d.granularity=1; __dpmi_set_descriptor(_my_cs(),&d);

kod bez optimalizace (3x OR, 1x AND):
movb _d+6, %al orl $64, %eax movb %al, _d+6 movb _d+6, %al andl $-33, %eax movb %al, _d+6 movb _d+6, %al orl $16, %eax movb %al, _d+6 movb _d+6, %al orl $-128, %eax movb %al, _d+6

kod s optimalizaci (1x OR, 1x AND):
movb _d+6, %al andl $15, %eax movl %ebx, (%esp) orl $-48, %eax movl $_d, 4(%esp) movb %al, _d+6
28.06.2016 (03:41:06)  # IP X
8-bit (mail) (web) :
Pozor, překladač to právě neoptimalizuje, pač je to ještě všechno volatile. Jako asi pro to měli pádné důvody, např. že bylo pár míst, kde registry mohly mít různé významy. Je to holt asi o zvyku, pač já třeba tohle daleko radši prostě zapíšu jedním příkazem do registru.

19.06.2016 (20:21:22)  K # IP X
Koval (mail) :
Tak zas po dlouhý době něco přidám, SGTC, výboje 60cm, můj nejstarší TC **01
OBRÁZEK
19.06.2016 (20:24:01)  # IP X
Koval (mail) :
...Ale nevím, proč je to tady v tak blbým formátu, na FB mám lepší fotky
19.06.2016 (20:25:54)  # IP X
VroutekB:
Co se ti zas nelíbí? Je to tu v takovým formátu, v jakým si to sem dal.
19.06.2016 (21:33:04)  # IP X
Koval (mail) :
A jo, sory, už je to dobrý, chyba na mý straně, v odkazu jsem četl PNG **02

19.06.2016 (16:45:42)  K # IP X
VroutekB:
Každýho, kdo takle kreslí schémata nakopat do kokotu!!! Vrchol sprostosti a humusu!!!! Na mrdujinistickym foru žádný div, ale v datasheetu Texas Instruments bych tohle teda nečekal.

OBRÁZEK
19.06.2016 (17:30:26)  # IP X
Tukanekb8 (mail) :
Mě na prví ránu do oka praští ty "GND" otočený vodorovně a pak ta cestička nakreslená pod IO... Ale já nejsem odborník, nikdo mě neučil jak to má být...
19.06.2016 (17:48:47)  # IP X
VroutekB:
Otočená GND nevadí v podstatě ničemu, sere mě tam především ta čmára přes integráč! **11
19.06.2016 (22:23:05)  # IP X
ms-boss (mail) (web) :
Kunda vole do píči, co to je za výmrd**03
19.06.2016 (22:41:48)  # IP X
StandaM (web) :
Čavole to je teda profi. :)
20.06.2016 (16:46:25)  # IP X
Voitano (mail) :
To napájení je sice netypické, ale že by to bylo nepřehledné, se říct nedá
20.06.2016 (16:50:38)  # IP X
antibalda (mail) (web) :
No co, i mladý po škole někde musí začínat :-)
Ano, souhlasím, je to prasárna ...
20.06.2016 (21:31:43)  # IP X
RayeR (web) :
Jeto sice prasarna, ale zas nemaji cisla pinu pres vyvody jako danyk :) Jo ty mladi Indove a Cinanci se este musi chvili ucit, mozna uz jim za to nekdo snizil pridel ryze... **02

18.06.2016 (00:43:17)  K # IP X
VroutekB:
A pokud někomu DSP magie připadá málo černá, tahle by mohla bejt ještě černější **03
Snad to bude fungovat. Aspoň trochu. **19

OBRÁZEK
18.06.2016 (21:21:58)  # IP X
Tim:
Téhle VF magii nerozumím, ale není ten konektor vpravo dole zapojen do zkratu tou cestičkou?
18.06.2016 (21:27:44)  # IP X
antibalda (mail) (web) :
Time, taky tomu nerozumím, ale nejspíše to bude schválně - jednak to navrhoval Vroutek a druhak to nějak bude souviset s impedancí na dané frekvenci.
18.06.2016 (21:32:50)  # IP X
Tim:
antibalda -> jo, vďyť říkám, že VF nerozumím :D ... to se hold někdo má, když může bastlit... já až za 14 dní budu snad mít po zkouškách, tak si to vynahradím **02
18.06.2016 (22:17:50)  # IP X
StandaM (web) :
By bylo spis zajimavy, jakej efekt bude mit "06/2016". :-) I kdyz v tohle miste asi minimalni.
Ale to by bylo tak na metodu konecnych prvku nebo tak neco. Trochu me saje, ze porad nejak nemam cas se poradne naucit s Ansysem...
18.06.2016 (22:44:30)  # IP X
VroutekB:
No tak jistě, že je to zkrat. Ale jen pro DC a nevyžádaný kmitočty. Pro správný kmitočet se ten zkraticaflík jeví jako lambda/2 vedení. **22
19.06.2016 (19:50:22)  # IP X
VroutekB:
Půjčený zdroj signálu zjevně funguje, teď to nacpat do toho mýho bazmeku **19

OBRÁZEK
19.06.2016 (22:30:39)  # IP X
ms-boss (mail) (web) :
Když umíš ty hezký zahnutý spoje, tak proč lámeš ten čtvrtvlnej camfrňous dole do pravýho ůhlu?
A kolik je vlastně efektivní epsilon-r pro běžnej FR4? **19
19.06.2016 (22:39:39)  # IP X
VroutekB:
Er běžnýho Fr4 by mělo být asi 4,6. Kolik je to ve skutečnosti, nedejbože při několika GHz, to už jsem nedohledal.

Zalomený je to naschvál **23

A mimochodem nefunguje to. Ani trochu **02
20.06.2016 (00:52:14)  # IP X
VroutekB:
Už to funguje, ale bohužel jen náznakem a trochu. -90dBm **24

OBRÁZEK
20.06.2016 (01:33:55)  # IP X
8-bit (mail) (web) :
Asi jsi zapomněl učinit rituální obětování, proto to funguje na vyližprdel :-D
https://youtu.be/rahzrPdEeE8?t=5m58s
Jinak v čem tahle pekla navrhuješ, mohu-li se zeptat? Nebylo by výhodnější to prostě poskládat z normálních kondíků, tlumivek a balunů a nasázet je asi tak do čtverce 1*1 cm, že by se v takovém případě černá magie ani nemusela zas tolik projevit?
20.06.2016 (09:12:17)  # IP X
VroutekB:
Jo, to Majkovo video sem viděl, to je skutečně boží **02
V čem tahle pekla navrhuju? Pakla?! Naštěstí zatím peklo, jedno, první. Známý mikrovlnář mě ukecal, ať si zbastlim transvertor na 3,4GHz a já blbec souhlasil. **02 Pro něj jsou tohle ale DC kmitočty, jeho střdem zájmu je spíš 24GHz pásmo.
V čem to kreslím? V tom samým, co ty děláš plošáky. **02 Jen sem chvíli trávil u kalkulačky a XY souřadnic těch elementů. Návrh toho směšovače je obecně profláknutá věc, já to akorát aplikoval a přepočítal rozměry rezonátorů použitýmu plošáku (a hádám, že sem se moc netrefil). **02
Dneska zkusím rozfungovat ten zesilovač s JFETem na tom mezifrekvenčním výstupu. To bude asi taky prdel...
20.06.2016 (10:39:53)  # IP X
SubR (mail) :
Tak ono to neni az tak tezky nasimulovat, ma li k tomu clovek aspon trochu navod co by to melo delat. Mozna jeste ten simulator i nekde mam ve "studentske" licenci.
20.06.2016 (11:20:54)  # IP X
VroutekB:
Tohle by ani nemuselo být nutné simulovat, ale i kdyby, moc by to nepomohlo. Tu je největší průser a nepřesnost v neznámém Er toho plošáku. Nesedí pak impedance (co nemusí být tolik problém, bude holt nepatrně horší SWR), ale především nebudou sedět vlnový dýlky rezonátorů. Jak moc velký Q mají, toť oťázka, ale podle toho jak sem dolaďoval rezonátory v tom půjčeném LO, tak Q mají slušné, takže nesprávná dýlka = průser zaručeně.

Teďka v zapojení objevuju studeňáky. Jeden už sem objevil ve shnilém ruském SMA. **27 Lehko to pak dává hovno signál.

OBRÁZEK
20.06.2016 (21:40:23)  # IP X
RayeR (web) :
>8-bit
s tema normalnima kondikama to byl asi vtip ne, ono na tech vysokych f uz ty diskretni soucastky se soustredenejma parametrama moc nefungujou a proto se to dela prave touhle magii. Ja tomu nerozumim, na tohle tu mame kolegu, kerej to studoval na radiu a dela to v nakym simulacnim SW, de ty vypocty trvaji treba pul dne a pak se to stejne meri a vyjde kapanek jinak. Na vyssi f se uz nepouziva FR4 ale nakej lepsi matros, ale je to taky patricne drazsi..
20.06.2016 (21:48:15)  # IP X
8-bit (mail) (web) :
Ne, proč? Viděl jsi někdy, že by třeba wifi karta obsahovala tuhle magii? 3,4 GHz není až tak vysoká frekvence a existují tisíce druhů kondíků, tlumivek a balunů co mají pro tyhle frekvence normálně výrobcem definované parametry.
20.06.2016 (22:50:46)  # IP X
VroutekB:
Součástky se soustředěnými parametry je doporučeno používat pouze pokud jsou kratší, jak 0,1λ. Takže do takových 4 giga to ještě s malým SMD smetím jde.
21.06.2016 (10:38:57)  # IP X
ms-boss (mail) (web) :
Jde, jenže to bude mít tak na píču Q, že tam můžete už skoro rovnou strčit jenom odpor místo laděnýho obvodu...

12.06.2016 (13:28:34)  K # IP X
TalkionCZ (mail) (web) :
Ahoj zkusil jsem Digitální osciloskop s AVR - Danyk nakonfiguroval jsem to takhle a na skleněnce TV my běhají proužky v několika řadách a na LED TV poradil by my někdo kde je problém. OBRÁZEK
12.06.2016 (15:40:38)  # IP X
Martin12:
heh, taky to mam ještě někde postavené, dle toho co k tomu mam napsané tak pojistky jsem dával L:E7, H:DD, E:F9 (jelikož danyk neukázal nastavení boot.., tak jsem dal defaultni hodnotu: BOOTSZ=00, 1024Bytes
Co si pamatuju tak to fungovalo celkem pěkně (neberu v potaz přesnost, ta se asi moc porovnávat nedá), kdyžtak to můžu zkusit někde vyhrabat, ale nevím, jak bych mohl pomoci dále.
13.06.2016 (13:36:19)  # IP X
TalkionCZ (mail) (web) :
Ahoj nastavil jsem to na BOOTSZ=00 a vyzkoušel a beze změny používam obvod ATMEGA88PA-PU a programátor LabProg+. Ďěkuji za snahu.
13.06.2016 (13:37:27)  # IP X
TalkionCZ (mail) (web) :
Do vstupu tv leze 3,7KHz
13.06.2016 (15:01:29)  # IP X
Martin12:
a zkoušel jsi změnit i HF ? ty tam máš FD, já mám v poznmákách u HFka 0xDD (jak jsem již psal výše) nevím, nekoukal jsem se co je to za bit, ale jinak mi to fungovalo. Kolik leze do TV fakt netušim, jak říkám, o výkendu to mohu zkusit najít, mam takové tušení, že dokonce vím, kam jsem to praštil (což je celkem úspěch) :D
18.06.2016 (15:08:52)  # IP X
TalkionCZ (mail) (web) :
Ahoj překonfiguroval jsem to a je vydět změna změnily se pruhy na tlusčí a TV má 2,6KHz.
18.06.2016 (19:12:02)  # IP X
Martin12:
Tak to už ti asi bohužel neporadím, večer/zítra vyhrabu ten mnou postavený co fungoval a napíši, co jsem z něj vyčetl za pojistky (ale vzhledem k tomu, že je mam napsané v PC jako E7, DD, F9 tak takové nejspíš i budou :)) + se mohu podívat, jaké mam C u krystalu atd ale to si myslím že moc velkou roli hrát nebude :( jinak už ti bohužel neporadím :(
19.06.2016 (22:32:09)  # IP X
ms-boss (mail) (web) :
Proboha, jak měříte frekvenci videosignálu? To čítačem neyměříte...
20.06.2016 (08:20:52)  # IP X
Martin12:
osciloskop, zmerit periodu a prepocitat, jen si musis dat pozor, co meris - je tam vice f - danyk to popisuje i v popisu onoho skopu :)
22.06.2016 (17:32:29)  # IP X
TalkionCZ (mail) (web) :
Ahoj měřit vístup TV je bezvíznamné v tomto případě.
22.06.2016 (19:30:47)  # IP X
danyk (mail) (web) :
Ty Lockbits&Boot sem nechal na výchozím továrním nastavení. Není potřeba s tím hejbat. Jestli to dělá pruhy, tak je asi chyba ve frekvenci. Jediný, co by mohlo změnit frekvenci, je krystal (Máš tam opravdu 20 MHz krystal?) a nebo nastavení předděliče. Ten bit CKDIV8 musí bejt odšktnutej (jinak ti to dělí frekvenci osmi). A nebo možná ještě úroveň signálu je špatná. Zkus místo toho odporu R3 dát trimr třeba 220R a točit... **13
22.06.2016 (19:45:50)  # IP X
danyk (mail) (web) :
Ještě koukám, že tam máš SUT=10, nemělo by to bejt SUT=01? A další věc, v parametre programovania máš odškrtnutý Device configuration. Takže ono ti to tam ty Fuses během programování nenahraje.
22.06.2016 (20:29:15)  # IP X
TalkionCZ (mail) (web) :
OBRÁZEK
Ahoj nykonfiguroval jsem to takto a tak my to funguje. Problém byl že jsem tam neměl Device configuration (lock & fuse). Děkuji moc danykovi za radu.
22.06.2016 (21:11:05)  # IP X
danyk (mail) (web) :
Není zač **04. Takže to vypadá, že se ti tam nenahrálo nastavení těch Fuses a běželo to z vnitřního RC oscilátoru. Proto tam byla ta špatná frekvence a TV nemohla synchronizovat.

11.06.2016 (11:31:31)  K # IP X
medvídek (mail) :
OBRÁZEK
OBRÁZEK

Ahoj kluci a klučky.
Mám dotaz, známej dostal televizi, že je vadná.
Tak teda povolali Medvídka, aby ji dal do šolichu, což nebylo moc chytrý, ale ok.
Prvně nejela vůbec, po výměně nějakých šajzekondíků ve zdroji se aspoň rozjela.
Co jsem na tom provedl:
Znovu jsem zapojil celej panel, profoukával konektory, hledal jsem studeňák na desce, jakýkolik odhořelý odpor, nebo cokoliv.
Nenašel jsem nic.

A teď k popisu, co to po tý výměně dělá.
Telka se rozjede a je zamrdaná šumem, jak je to na fotkách, po čase se šum utlumí, zůstává černý obraz a 7 fakin´ čar.
Jakákoliv volba, která se na telce zapne, např. menu pak zůstává ve formě stínu, takže mám obavu že je v prdeli řídící deska panelu.
Na zkoušení obrazu nezbyl čas, byla to zase taková nárazovka.
11.06.2016 (16:04:29)  # IP X
Dr. Doktor:
já bych to vyhodil... nemá cenu se s těma moderníma krámama tolik zabývat
12.06.2016 (17:28:48)  # IP X
medvídek (mail) :
To jsi mě moc nepotěšil, údajně ji předchozí majitel nechal někde přes zimu v garáži, ale víc nevim.
Mám obavu, že je to fakt nějaká zaoxidovaná prkotina, nebo nějaká známá vada, ta jsem radši napsal tady.
12.06.2016 (20:17:05)  # IP X
Dr. Doktor:
Přes zimu? tak to bude cínovej mor toho bezolova **02
13.06.2016 (12:09:21)  # IP X
VroutekB:
Todle je dobitý LCD panel a né cínová vada. **27 To nespravíte, ani kdyby ste se po... Leda vyměnit panel z jiné TV. Už sem to tu psal, jenže ten chulin to smazal a obrázek se vložit stejně nenaučil. Hlavně že je na to nahoře návod.
14.06.2016 (02:14:14)  # IP X
RayeR (web) :
Jo, Dr. ma asi pravdu. Vyplati se treba opravit napajeci zdroj nebo CCFL invertor a pod. kde je jasne lokalizovana zavada. Typicky nejlip se to opravuje, kdyz to po zapnuti nedela nic. Naopak nejhorsi sou nahodny zavady nebo takovy co se projevi treba po urcitym zahrati nebo ochlzeni. Taky se obcas stava, ze nez odejde ten zdroj kvuli shitkondum, tak se mu na vystupu zvysi napeti a nakope dalsi elektroniku. Tak zkus v asekolu nebo oblibenem sberaku vymenu kus za kus :)
14.06.2016 (12:21:45)  # IP X
medvídek (mail) :
Díky moc.
Právě, jak píšeš, nedělalo to zhola nic, zapla se, podsvit jí fungoval, ale obraz nic.
Pak teda ty shitkondy, který už byly docela dost jetý, tak ty se vyměnily.
Najednou začala "fungovat".
Mi se prostě nezdá to, že když se televize zahřívá, tak ustává ten šum, nebo jako nezdá, tak je to někde v polovodičích, kterých je tam 3 prdele a na očko není žádnej z nich odhořelej.
Zkusim ještě jednou pročistit ty konektory, udělám jí rozborku, sborku a pak to poletí z okna.
Jen se mi nezdá, že by panel přes zimu, co je někde v garáži měl 7 čar někde do půlky obrazu...
Spíš bych čekal, že to bude nějak plošně poškozené, že bude hrát barvama, jak oko boxera, nebo tak něco.
Ale, co já vim...
14.06.2016 (13:15:11)  # IP X
RayeR (web) :
Ruzne zavady privodu panelu muzou bejt dost ruzny, vcetne treba obraceni obrazu a vselijakych roztodivnosti. Predpokladam, ze ses do tech konektoru vrtal az po zkousce, jinak plati nespravuj co neni rozbity :)
14.06.2016 (13:33:50)  # IP X
medvídek (mail) :
Konektory jako takové jsem vůbec nerozebíral, jen mám zkušenost, že ten kontakt prostě může zaoxidovat, tak jsem je rozpojil, přetřel lihem, a zkontroloval, jestli náhodou nejsou zaoxidované a dal zpět.
Kamarádovi se to přihodilo u HDD, normálně byl v PC, najednou začal pogovat, vypadával, modrý smrti a tak...
Tak objednal nový a starý jsme ze zájmu rozebrali, no a světe div se, pod všema těma těsněníma byly kontakty zelené, opálené a pěkně nechutné, tak jsme to přečistli a pohoda jazz, disk funguje dodnes.
14.06.2016 (17:33:51)  # IP X
RayeR (web) :
Jo, u jednoho stareho WDcka sem mel problem s pruzinovymi kontakty mezi PCB a deskou, stacilo odsroubovat desku, napruzit kontakty a zase pridelat. Bylo to zlacene, bez oxidace, ale proste na strane sasi disku se to po letech nak vymackalo...
14.06.2016 (17:52:52)  # IP X
medvídek (mail) :
OBRÁZEK
OBRÁZEK
OBRÁZEK
15.06.2016 (15:16:52)  # IP X
RayeR (web) :
Jo, to je zas jinej typ konektoru, ale stejnej problem...
21.06.2016 (23:30:16)  # IP X
ms-boss (mail) (web) :
OBRÁZEK
Jedná se o 9 let doma trvale jetej WD Caviar SE16 500GB. Upozorňuju, že do počítače nikdy nic nenateklo, nespadlo ani jsem v tom patře domu nikdy nic nedělal s žádnejma žíravinama. Prostě to zlato... ZKORODUJE, VY TUPCI!
Co to kurva je? Většina přechází od zlaté přes šedobílou až po červenou, hnědou, zelenou, modrou a černou (nelze věrohodně zachytit). Přitom to neni nějak prostorově vyhnilý, jen to v ploše nějak změnilo složení...
22.06.2016 (01:44:36)  # IP X
RayeR (web) :
Jesi to neni naka difuze kovu z pruzinovejch kontaktu do tech plosek, nevim no. Ja mel problem na 4-pin konekoru co pohanel ten brusless motor ploten. Datovy konektor tam byl reseny hrebinkem.
22.06.2016 (11:00:06)  # IP X
ms-boss (mail) (web) :
Bezva, konektor jsem odrhnul zeleznou vatou trinulkou, plosky pocinoval a knotem odsal, umyl a jeste jednou prelestil lehce vatou. No, nic. Furt se stridave rozbiha, zastavuje a neco hleda. Asi bude fakt v prdeli.
22.06.2016 (11:01:57)  # IP X
ms-boss (mail) (web) :
Mimochodem, ten konektor je taky hrebinek s tenkejma kontaktama. Na difuzi neverim, protoze jediny cisty misto na kazdy plosce bylo tam, kde se ten kontakt dotykal plosky.
Ten hrebinek jsem taky lehce vzal smirglem patnactistovkou.
22.06.2016 (16:02:16)  # IP X
RayeR (web) :
Nevim no, je to s tim "zlatem" zahada, chtelo by to vrazit kus vzorku pod naky spektrak a prozkoumat jak moc je to fakt zlato. Nekdo tu pred casem na diskusi takovou moznost nabizel...
17.07.2016 (23:35:14)  # IP X
milan (mail) :
já mám zase televizi, kterou když si ráno uděláš kafe, tak vytahuješ a zandavaš kabel do zdi, dokud se nezapne. pak ji necháš běžet celý den dokud nejdeš spát a nevypneš ji, protože to musíš pak udělat další kafe a šaškovat s kabelem **02 na pohled ji nic není, přeměřím kondy. tohle mi dělalo video když byly polovyschlé.

10.06.2016 (22:07:26)  K # IP X
VroutekB:
Za jednu úspěšně vykonanou zkoušku sem si něco pěkného musel zbastlit **02 To víte, s profesorem Bendou fakt nejsou špásy **27

OBRÁZEK
11.06.2016 (00:42:55)  # IP X
Tim:
Nemáš to ještě oslintané nějakým tavidlem? Jinak pěkné **01
11.06.2016 (00:52:11)  # IP X
VroutekB:
Máš pravdu mám, vyfotil jsem to ještě nemyté. Předpokládám, že tam zas něco nebude fungovat a budu se v tom muset hnípat. I když doufám, že v téhle jednoduché věci sem snad nic nepo*ebal. **19
11.06.2016 (02:01:05)  # IP X
VroutekB:
Tak sem našel první chybu na kráse. Krystal 12.288MHz z drogerie má odchylku asi +150ppm kmitočtu. **34
11.06.2016 (02:06:06)  # IP X
VroutekB:
Hurá, poslal sem do toho historicky první příkaz, 0x1080 a úspěšně jsem vydělil CLKOUT dvěma. **02
11.06.2016 (02:22:17)  # IP X
VroutekB:
No vida. A už mi z toho krásně prší 48kHz LRC, 3,072MHz BCK. Sympatický integráček, dobře se s ním pracuje. Jdu konfigurovat I2S... **37
11.06.2016 (02:33:52)  # IP X
Tim:
**19 že by samomluva? **02
11.06.2016 (02:39:08)  # IP X
Tim:
Já si chci taky bastlit a ne se tu jak kok** učit na šestou zkoušku za poslední měsíc. A to nevím, kdy tomu bude konec ... **11
11.06.2016 (03:47:46)  # IP X
VroutekB:
Hurá, už jsem skrz to procpal nějaký zvuk. Jdu spát. **29**05
11.06.2016 (13:10:17)  # IP X
VroutekB:
Signálová cesta plně prošťouchnutá. Může se začít pracovat na nějaké černé DSP magii. **37

OBRÁZEK
14.06.2016 (02:18:28)  # IP X
RayeR (web) :
Pekne, neco takoveho delal kolega v te kostce s F103, tam je kodek po I2S este tusim i s malym class D ampem, ale je to spis lo-fi (low-cost). Rozbehal na tom mixovani asi 4 kanalu zvuku + spoustu dalsich picovin...
15.06.2016 (11:04:47)  # IP X
VroutekB:
Mixovani 4 kanálů, té ještě prd. To umí aj Standa M. na AVRku **02 Já tu cílím na vyšší dívčí a to digitální rádio. Sám sem zvědav, jestli se mi něco vůbec povede. Složitý by to být nemělo, ale víme, jak to chodí. **02
15.06.2016 (13:43:55)  # IP X
ms-boss (mail) (web) :
Když už se tu s tim chlubíš, nechceš prozradit, co tam máš za švába? **02
Schéma ani layout nechcu, enem part name.
15.06.2016 (15:15:27)  # IP X
RayeR (web) :
>VroutekB
Tak ono to musi stihat jeste radu dalsich veci jako cteni (nejen hudebnich) dat z NANDky, realtime zpracovani 3D gyro a accel senzoru, rizeni 54 RGB LEDek, zpracovani kodu intepretem jazyka Pawn. I tak tusim, ze este s tou F103 nenarazil na hranici CPU vykonu, SDR je zas neco jinyho, tam by se mozna lip vyuzily DSPcka nebo naka prog. logika. 8bit by to urcite nabusil do nakyho FPGA :) Ale to je zas cenove kapanek vejs jak ty levny kortexy....
15.06.2016 (15:19:18)  # IP X
RayeR (web) :
>ms-boss
jakobys neznal Vroutka, dycky sem da nakou desku absolutne bez popisu co a k cemu to je a pak se tvari jak tajemny hrad v karpatech :) Hlavne ze sam tu casto lamentoval o kristalovych koulich...
15.06.2016 (20:25:18)  # IP X
VroutekB:
No, layout bych klidně dal taky, ale tydle věci tu zajímaj asi tak půl člověka z deseti. Z tesláku co smrká 5cm jiskřičky si tu každej sedne na prdel, ale cokoliv jinýho tu nikoho moc nezajmá, takže převládá má lenost sem cokoliv dalšího psát.
Šváb je WM8731.

7.06.2016 (19:41:13)  K # IP X
antibalda (mail) (web) :
Tak taky něco po dlouhé době přidávám.
Jedná se řídící jednotku do elektrické koloběžky podle schéma Arambajka + Vroutka, který spolupracoval a pičoval. Děkuji Vám chlapci :-)
PS.1 : toto už je druhý vyrobený kus, první je už namontovaný v jiné koloběžce a funguje na výbornou
PS. 2 : schéma bude k vidění na našich stránkách nebo zdrojové schéma je u Arambajka

OBRÁZEK

OBRÁZEK
9.06.2016 (07:33:02)  # IP X
Arambajk:
Tak paráda, že to jezdí!
17.07.2016 (23:44:02)  # IP X
milan (mail) :
krása... kdybych já debil, trimr na nastavení produ implementoval k sobě už na začátku...
Na kolečko má ten puvodni regl malou sílu a strašně blbě se to řídí, pač to nastavuje moment.
**04

1.06.2016 (20:31:51)  K # IP X
VroutekB:
Cože?! Pyčooo.... tak tomu řikám referenční layout pro 1,5MHz měnič.**18**18**16
OBRÁZEK
1.06.2016 (21:17:10)  # IP X
antibalda (mail) (web) :
Lépe bych to nenavrhl **04
1.06.2016 (23:34:18)  # IP X
RayeR (web) :
Nedelal to Radek? Ten ma rad vseco na dlouhejch spagatech **02. Ty kondiky mohli strcit este vic do kraju, aby veprostred neprekazely :). Mame tu nakou desitku EVkitu od TI a tohle sem este nevidel...
1.06.2016 (23:44:29)  # IP X
8-bit (mail) (web) :
Pokud to funguje, tak co. Ale jinak pozitivná je, že je aspoň dioda připojená k zemi výstupního kondíku (nebo resp. ji má nejblíž) **02
1.06.2016 (23:53:34)  # IP X
VroutekB:
Mno jo, jenže ta dioda by právě měla bejt především nejblíž tomu mosfetu, aby byla v obvodu minimální parazitní indukčnost, která ho může trápit přepětím. Vedení od diody k cívce do výstupních kondů může být v podstatě libovolně dlouhé. Jen je potřeba počítat s tím, že na tom vedení bude plný rozkmit napětí a zvlněný proud (dle provozního módu měniče), čili rušit to bude/může, ale rozhodně to neodstřelí ten integráč.

Mimochodem, ta deska vypadá, že je 4vrstvá. **18**19
2.06.2016 (00:08:32)  # IP X
8-bit (mail) (web) :
Tak moment - pokud je rozepnutý mosfet, proud teče jen diodou, tlumivkou a nabíjí výstupní kond. Tj. na impedanci země mezi broukem a výst. kondem by tím pádem neměl vzniknout úbytek. Nebo mi něco uniká?

A fakt že jo, ta deska bude 4vrstvá podle okolí montážních otvorů. To je teda mazec **02
2.06.2016 (00:11:43)  # IP X
VroutekB:
Ano, unikají ti naprosto základní poznatky ze silnoproudé elektroniky. Dokonce i v datasheetu daného měniče jasně píšou, že "Care should be taken to minimize the loop area formed by the bypass capacitor connections, the VCC pin, and the anode of the catch diode."

Jde tam o okamžik, kdy se v té smyčce přeruší proud vypnutím mosfetu. Co asi tak udělá energie v té parazitní indukčnosti této smyčky? Kam myslíš, že se ztratí?
2.06.2016 (01:44:40)  # IP X
8-bit (mail) (web) :
Jo takhle, to je fakt. Jsem myslel hlavně na energii z LX.
2.06.2016 (21:24:37)  # IP X
Radek (mail) :
RayeR> tak to ti nedaruju **02 Měnič na 1,5MHz? **16
2.06.2016 (23:30:53)  # IP X
VroutekB:
Měniče na 1-2MHz pracovním kmitočtu s těmahle malýma výkonama několik W jsou dneska běžný Radku. Nejsou s nima ani žádný potíže, pokud to člověk routuje jako normální běloch, a ne jako pyčus.
3.06.2016 (14:58:26)  # IP X
RayeR (web) :
Ne, Radek narazi na tu moji narazku o dlouhejch spagatech, kdyz sem tehda komentoval to jeho SSTC s dlouhejma privodama mezi budicem a GDT, no aspon ze byly zkrouceny, myslim... :)
Jinak tyhle maly menice uz neska jedou i na 2-5MHz...

25.05.2016 (12:19:29)  K # IP X
VroutekB:
Z toho by se jeden... Člověk si de vybrat SRAMku k procesoru a oni takle...

OBRÁZEK
27.05.2016 (01:34:46)  # IP X
ms-boss (mail) (web) :
Jo, zrovna jsem sháněl 628128 v PDIPu k takový malý desce s 8051, do který se po USB nasype program, takže se nekurví FLASH...
28.05.2016 (09:50:59)  # IP X
VroutekB:
A tobě se nějakou už povedlo zkurvit? **02
30.05.2016 (18:36:38)  # IP X
RayeR (web) :
V jednom PC sem zkurvil 29E020 po nekolika stovkach flashovani biosu (kdyz sem programovoval ROMOS a zkousel ruzne hacky). Jeden sektor pak nesel smazat plne na FF ale zustaval tam nahodny binec. Asi uz byla nacata...
5.06.2016 (01:50:21)  # IP X
ms-boss (mail) (web) :
No né, ale dělal jsem teď desku s 8052, pomocí který se přes USB naleje kód do externí 128k SRAM. Pak se to zrebůtuje a přepne do vykonávání externího kódu, takže to simuluje systém s 64k ROM + 64k SRAM. Prostě blbina pro děcka, aby mohly rychlejc zkoušet svůj kód na tý 51...

18.05.2016 (14:23:59)  K # IP X
8-bit (mail) (web) :
To jsou teda šílenci, se divím že se jim to chtělo takhle balit po 5 a sáčkovat (MCUčka byla asi původně naskládaná v "čokoládě"). Ale jinak si nemůžu na RS stěžovat, neměli je skladem, tak objednali kdesi z japonska a za týden to bylo tady. Luxus **01

OBRÁZEK
19.05.2016 (22:15:41)  # IP X
VroutekB:
Od ereska sem objednával do kolegových aktivních reprobeden na repasi bipolární elyty vod nipponu, po 50 kusech od typu a přišly v těch modrých pytlikách po 5ks **02
21.05.2016 (18:08:49)  # IP X
Tim:
třeba je tam zaměstnaný nějaký čmoud, co umí jenom do pěti počítat **02
21.05.2016 (20:31:43)  # IP X
antibalda (mail) (web) :
Time, to bylo rasistiské, budeš vykázán ! **02
21.05.2016 (21:25:31)  # IP X
Tim:
Ale notak, jsem tu uz tolik let, ze si nejaky ulet snad mohu dovolit **02
22.05.2016 (08:08:48)  # IP X
Dominik20:
Před vykázáním bych ověřil jestli to není čirou náhodou pravda.**02

17.05.2016 (22:55:26)  K # IP X
Radek (mail) :
tak, trochu vám ty čínský plošňáky rozhodím před chvílí dokončeným softstartem pro 4kVA regulák **02
Schéma tuná: http://choze.aspone.cz/snailv2.aspx
OBRÁZEK
17.05.2016 (23:15:02)  # IP X
Dr. Doktor:
hm... na softstart stačí kondík, odpor, grec, elyt a relé... no pro příště :-)
18.05.2016 (05:08:26)  # IP X
antibalda (mail) (web) :
Nevím, proč tak složitě s IC --> http://danyk.cz/st_sp2.png
18.05.2016 (09:49:14)  # IP X
Radek (mail) :
já vím, ale neměl jsem do čeho dloubnout...**02
18.05.2016 (16:13:49)  # IP X
VroutekB:
Jasně. Elyt po čase vyhnije a softstart vyletí do povětří. A co teprve když to vypnu a rychle hned zapnu, aniž by se ten kond stihl do relé vybít? atd..
K tomuhle infantilnímu řešení softstartu sem se tu již kdysi vyjadřoval...
18.05.2016 (18:28:49)  # IP X
Radek (mail) :
Vroutek> teda takhle bídnou argumentaci bych od tebe nečekal. Problémy s vyhnilým elytem se dají aplikovat na 99,99% zařízení, co se tu vyskytujou a rychlý vypnutí a zapnutí jednak nehrozí, a jednak neznám softstart, kterej by s tímhle neměl problémy. Účel to splňuje, mrká to na mě LEDkama, takže cajk. Navíc zdroj mn se bude stejně hodit, časem k tomu přibudou ještě měřáky.
18.05.2016 (19:22:29)  # IP X
Voitano (mail) :
Radek: VroutekB se vyjadřoval k tomu nejistému shit-soft-startu od Danyka, né k Tvojí konstrukci
18.05.2016 (19:53:22)  # IP X
Radek (mail) :
jestli jo, beru zpět, při středě jsem nějakej vztahovačnej **10 Jeden z těch shitsoftstartů mi maká skoro 6 let v zesilovači bez jedinýho zásahu, zase bych ho nezatracoval, ale na to trafo jsem prostě chtěl něco chytřejšího, kde nebude záležet na odběru cívky relé. A hlavně ty LEDky **16
18.05.2016 (20:43:02)  # IP X
antibalda (mail) (web) :
Radku, samozřejmě to nejdůležitější ti tam chybí -> MODRÁ LEDKA
18.05.2016 (21:55:38)  # IP X
Radek (mail) :
oranžová pro 24V a zelená pro sepnutý relé stačí **01
19.05.2016 (15:11:19)  # IP X
Voitano (mail) :
Antibalda: COOL modrá led, je pouze pro komerční výroby **01
19.05.2016 (22:16:36)  # IP X
VroutekB:
A ten softstart se napájí dalším trafem vlastně proč? To to nejde nakrmit přes kyblík rovnou ze sítě?
20.05.2016 (17:18:06)  # IP X
Radek (mail) :
protože proud do softstartu se při startu dost mění, pro to by se kond počítal blbě, a navíc by tam to trafíčko muselo stejně bejt, kvůli A-metru, V-metru a indikaci přetížení. Ty měřáky zatím nevím jak spáchám, ale asi tam budou mít hlavní slovo operáky.
20.05.2016 (18:04:28)  # IP X
VroutekB:
Kecy, prdy výmluvy. Zajmavý, že mě to s kondem rovnou ze sítě funguje v zesilovači už přes 4 roky.
20.05.2016 (18:31:13)  # IP X
Radek (mail) :
kterej? Ten Danykovo? Začínám se v tom ztrácet **35
21.05.2016 (00:51:49)  # IP X
VroutekB:
O danykovo se tu bavíte Vy. Já komentuju ten tvůj bastl s naprosto zbytečným trafem.
21.05.2016 (18:45:20)  # IP X
Tim:
prej trafíčko :D , taková kráva :D
22.05.2016 (14:17:54)  # IP X
Radek (mail) :
no jó, nó **19 Proč to dělat jednoduše, když to jde složitě. A trafíčko by tam muselo stejně bejt, kvůli eventuálním měřákům a tý indikaci. A stydím se, ale předělávat už to nebudu.

16.05.2016 (20:19:44)  K # IP X
staffy (mail) :
Oživovanie testovacieho standu pokračuje, chybička sa ale vloudila, keď použijem namiesto TTL puzdra CMOS puzdro v návrhu (prepojky okolo hradla)
OBRÁZEK
OBRÁZEK
17.05.2016 (05:06:40)  # IP X
antibalda (mail) (web) :
Nebylo by lepší už udělat novou desku verze 2.0 ? A hlavně opravit všechny chyby ?
17.05.2016 (21:19:36)  # IP X
staffy (mail) :
Keby som nemal tak 5 dní do odovzdania diplomky tak by som nad tým uvažoval :)
17.05.2016 (21:24:58)  # IP X
Tim:
koukám další, co dělá diplomku na poslední chvíli ... skoro si začínám připadat jako blázen, když na ní dělám už rok předem **02
18.05.2016 (21:33:54)  # IP X
RayeR (web) :
Jo, nejlepsi bylo to dopsat nekdy v patek v 6 hodin rano pri rozednivani v den D(eadline), vytisknout a vyrazit s tim k Capovi do vazby a do 11 odevzdat :) Ale HW sem mel hotovej driv jak 5 dni pred koncem :)

10.05.2016 (11:18:23)  K # IP X
staffy (mail) :
Prišli dosky na diplomku - testovacia doska na tranzistory GaN Mosfet. Výrobca DPS APAMA Brno. Dvojvrstvá doska, 70um měď, luxusní potisk.https://goo.gl/photos/CU3QyHjSsJVHfBua9
OBRÁZEK
OBRÁZEK
10.05.2016 (11:57:46)  # IP X
bkralik (web) :
Hmmm, a důležitej parametr - cena?
10.05.2016 (12:42:19)  # IP X
staffy (mail) :
Klasika, 500Kč/dm2 bez DPH...ALE je tam výber matrošu FR4 zdarma, čiže je jedno či 18,35,70um meď. Inak iná ako zelená maska tuším za príplatok, potisk v cene len na jednej strane. Výhodou je frézovanie uvnitř dosiek v cene.
10.05.2016 (16:01:43)  # IP X
toman:
Ako ho bude testovat?
10.05.2016 (16:56:11)  # IP X
8-bit (mail) (web) :
Pořád zlodějina. Platil jsem za 10 kopií plošňáku níže $60 a je to 2mm laminát se 70um mědí. Rozměr 185 * 125, oboustranná maska i potisk v ceně.
10.05.2016 (21:36:25)  # IP X
Tim:
Na jaké je to napětí? Když se tak dívám na izolační mezeru mezi +Ud a 0V...
10.05.2016 (21:48:36)  # IP X
8-bit (mail) (web) :
Dremel time! **27
10.05.2016 (21:51:03)  # IP X
staffy (mail) :
8-bit - keby som mal čas čakať na plošáky mesiac, nie je problém. Nemal som ten čas. Tim - medzi 0V a +Ud je max 400V, inak izolačky na polygonoch 0,4mm, poučenie do budúcna dať viac.
10.05.2016 (22:31:23)  # IP X
Dr. Doktor:
No když na to koukám, tak 0,4 mm je fakt dost málo **02 Jsem si toho ve škole nevšiml... Tam by mělo bejt tak aspoň 1mm i když je to experimentální deska, jinak radši tak 1,5.
10.05.2016 (22:50:46)  # IP X
8-bit (mail) (web) :
Co už, stane se **02
OBRÁZEK

Jinak čínské plošňáky mi tady chodí DHLkem max. do 2 týdnů.
10.05.2016 (23:02:27)  # IP X
Arambajk:
Na diplomku.. no já se tu lopotím s takovým monstrumem.. desky se dělaly už v listopadu, 5 mých, 4 větší kolegovy (do jedinýho šasi), cpali mi do hlavy normy na izolační mezery, nebo třebas to, že všechen potisk se musí vejít, jinak je rozložení součástek nutně špatně, 70um se zdálo zbytečně drahý, takže místo toho širší cesty atd..

Izolačním zdrojům jsem před půlrokem nevěřil, takže ručmo, driverům taky ne, takže diskrétně, dva lidi, takže 5 procesorů z čehož 4 zbyly na mě.
No ale šlape to parádně, ještě tak kdyby to bylo kam namontovat, což je, nebo čím připojit, na což se čeká, nebo čím napájet, což není. :D
10.05.2016 (23:22:10)  # IP X
StandaM (web) :
Takze u 70um nedelaji problemy a stale jen 500/dm? Prave totiz resim, jak uchladit jeden takovej VF DC-DC v QFN pouzdre 3x7mm a fakt se mi nechce delat 4 vrstvy. 70um by mohlo stacit i ve 2, ale nechci moc solit za prototyp.

8.05.2016 (11:56:10)  K # IP X
VroutekB:
Někdo se tu ptal, jak se kontaktují ty 18650... tak odpověď je zde, kolega Марек zrovna včera embosoval propojovací plechy :-)

OBRÁZEK

Na takovýmhle přípravku
OBRÁZEK

7.05.2016 (00:29:09)  K # IP X
VroutekB:
Tak tu je slibovaný raport z dnešního výletu na kole **02

Vše foceno mobilem na automat (ono to snad ani jinak neumí)

Moje dosavadní světlo Lídl LED 0,75W **03
OBRÁZEK

Stejné místo ale tentokrát s čínskou svítilnou z ebay za v podstatě stejnou cenu (asi 250CZK): What a difference!
OBRÁZEK

Tu ještě pro pobavení jedna zhasnutá:
OBRÁZEK

A tatáž řádně rozsvícená **03
OBRÁZEK

A ještě jedna, jak to funguje v lese **02
http://i87.imgup.net/WP_20160502a81.jpg

Shrnutí: Za tu cenu fakt hodně muziky. Zelené LEDky indikující stav akumulátoru ač šajnící jak o závod vůbec nevadí, člověk je má prakticky mimo zorné pole ---> netřeba nijak řešit. Světlo na nejnižší svit je poměrně dostatečné na všelijaký terén, mód vypalování sítnic je v lese naprosto luxusní a člověk si jede jako císař pán. Dokonce jsem v lese, asi 15 minut před půlnocí míjel nějaký (asi zamilovaný) párek, přičemž zatímco si derpína kryla sítnice, derp pravil "ten svítí dobře" či něco v tom smyslu **02
Celou dobu jsem světlo živil z vyhnilého 4Ah olováče z kámošovic jablotronní ústředny, neřád zdechnul akorát 3km před cílem. Čili světlo lze bezpečeně provozovat na 12V, na těch předepsaných 8,4V serte, to je blbost, na to to ani nemůže dobře fungovat. Taky by se hodilo tlačítko na rychlé zhasnutí/snížení intenzity, pokud nechcete protijedoucímu (či protijdoucímu) spálit sítnice. Ono totiž aby se to světlo tím jedním tlačítkem vyplo, musíte projít přes ten nejsilnější mód na plné koule.

Btw, neuvěřitelné, kolik neosvětlených téměř neviditelných cyklistů (ehm... spíš ožralů a dědků a debilů) bez jediné odrazky či světla na kole, či jakéhokoliv reflexního pruhu na oblečení lze v noci potkat na cyklostezce. **18**19
7.05.2016 (01:21:43)  # IP X
RayeR (web) :
Jen takova poznamka, kdyz fotis na automatiku, tak celkem logicky fotak u min osvetlene krajiny prida citlivost/cas a u vice osvetlene ubere, takze rozdil se tim zmensuje, ale i tak je to poradny rozdil...
Ja teda nejsem moc priznivcem nocniho jezdeni, to spis kdyz se nekde rozsedim u piva a najednou koukam ze je tma a potrebuju dojet... Ale uz leta takle svitim tou 1x 2,5W LEDkou a spokojenost. Tehda to este za takovou lidovou cenu neslo koupit, takze se mi to vyplatilo vyrabet. Navic to mam diky tomu magnetickemu vypinani 100% vodotesne. To sice na kole nevyuziju, ale nekde v podzemi kde je voda, se to hodi, tam kdyby se baterka utopila, tak je clovek v prdeli...
7.05.2016 (01:23:33)  # IP X
RayeR (web) :
BTW ad Derpina, a tys jim delal takle kazimrda :) Mi to pripomnel zas ten komix...
OBRÁZEK
8.05.2016 (12:56:45)  # IP X
loučák:
tohle je teoreticky taky stoprocentně vodotěsný, páč ten čudl mačkáš přes cca. 2mm tlustej silikonovej plátek. Ale je jasný, že ten čínskej silikon se jednou rozmačká a proděraví. Na rychlý útlum je nejjednodušší to prostě utlumit dlaní, profi řešení bych hledal ve stylu bixenonů, tj. servo se clonou, nebo tam dát kšilt tak, aby to prostě na protijedoucí nesvítilo a nechat ho tam nafurt. Asi to trochu ztratí na intenzitě, ale stejně nahoru svítit nepotřebuješ a nebude to tak kritický
8.05.2016 (13:57:29)  # IP X
Kovasin (mail) :
Nebo to prostě namířit aspoň trochu k zemi, je pravda, že ty čínské baterky na kolo oslňujou jak kráva. Normálně se k těm ledkám prodává i optika na kolo, kde to svítí hlavně do stran. Docela zajímavý by bylo, co by na to řekla nějaká policejní hlídka, koupit to v ČR jde tak by to atest mít mělo ...
8.05.2016 (14:43:52)  # IP X
VroutekB:
S policejní hlídkou si vytřu prdel po vzoru D-fense...
8.05.2016 (15:43:59)  # IP X
Dr. Doktor:
No musím říct, že mě jako řidiče auta ti cyklisti s mega baterkama celkem štvou, pač 5W LEDka s blbou optikou oslní víc, než auto se zaplýma dálkáčema (přece jen i ty dálkový maj docela omezenej úhel...)
8.05.2016 (16:33:04)  # IP X
VroutekB:
A mě zase s*rou lidi, co furt mají kecy na věci do kterých jim nic není. Jezdíš snad autem v lese o půlnoci? Libero nemáš, tak se mezi ty stromy tam pokud vím stejně ani nevejdeš. Takže s čím máš zas problém?
8.05.2016 (21:38:17)  # IP X
Radek (mail) :
teda to je radost, to tu číst **02 Loučák by se za jízdy nakláněl přes řídítka a přikrejval světlo dlaní, Kovasin by svítil hlavně do stran, ne před sebe jako člověk, Doktora serou mega baterky (mě zase sere, když má auto xenony), Vroutka sere Doktor a já, blahoslavenej cyklozmrd, jsem kvůli budování kapitalismu najezdil za tenhle víkend skoro 150 kiláků. Za světla... **37
8.05.2016 (21:46:25)  # IP X
loučák:
tak ono vpodstatě jiný rychlý řešení není, tohle dokáže fakt hodně oslnit i na nejslabší nastavitelnou úroveň. Jo, 150 kiláků, to se to jezdí když přeje počasí. Ikdyž v sobotu docela fučelo, to chce naplánovat trasu z bodu A do bodu B a povětru **01
8.05.2016 (23:41:32)  # IP X
VroutekB:
Já sem to myslel spíš jako recesi, viz to libero mezi stromy... (ale stejně nevím, co na mojí svítilně Doktora sere)

Jinak sem se zrovna vrátil z dalšího výletu, tentokrát 45km. Chudák pravé koleno **02
9.05.2016 (17:21:52)  # IP X
ms-boss (mail) (web) :
Moje čelovka má na boku kapacitní čudl, kterým se přepíná mezi defaultním (skoro max) a custom svitem. Takže v případě potřeby se plácne do ní hnátou zboku a on se ztlumí....
A ještě má přepínání svícení hlavním směrovaným paprskem / plošné svícení.
Koho by to zajímalo - značka Black Diamond (konkrétně model nejspíš ReVolt). Ovšem cenově je to poněkud horčí - $60 + daň. **13
18.05.2016 (21:47:51)  # IP X
RayeR (web) :
>VroutekB
Tak Doktor to nemyslel konkretne na tvou svitilnu a tvy dovadeni mezi stromy, to je kazdymu ridici u prdele, ale je rada cyklozmrdu, co stim takle sajni i na silnicich v provozu...

1.05.2016 (20:08:29)  K # IP X
Pavel_P:
Retro úlovek z burzy.
OBRÁZEK
1.05.2016 (20:52:57)  # IP X
Tukanekb8 (mail) :
Pěkný, to ti závidím... Co jsi za něj dal?

26.04.2016 (23:36:59)  K # IP X
VroutekB:
Taaaak. A akupack na nadcházející sezónu už pomalu začíná dostávat tvar **02

OBRÁZEK

Ještě se včéra kalibrovaly resolvery na opravených motorech, napájecí zdroj Diametrál dočasně napájející meziobvod určitě z těch vodičů musel mít přímo orgasmus. (holt jsem po ruce neměl žádné tenčí) **03**03

Kolegův duální měnič (PMSM 2x25kW)
OBRÁZEK
OBRÁZEK
27.04.2016 (00:04:51)  # IP X
8-bit (mail) (web) :
Pěkné, akorát se divím že se vyplatí používat cylindrické baterky? To neexistuje něco lepšího z hlediska poměru kapacita/hmotnost/cena?
27.04.2016 (00:18:27)  # IP X
VroutekB:
Ne, momentálně neexistuje. Máme rozjednané akorát nějaké sámple Procházkových HE3DA článků. S (tuším že) NMC chemií by se to mělo vyrovnat nebo být o něco lepší z hlediska energie/kilogram, ale velmi výrazně lepší co do provozní bezpečnosti a mechanické konstrukce. Nemluvě o výrazně nižším slibovaném ESR a i možnosti do toho zběsile rekuperovat.
27.04.2016 (00:45:38)  # IP X
8-bit (mail) (web) :
Zajímavé, myslel jsem si že by mohlo existovat něco jako tohle
http://www.a123systems.com/prismatic-cell-amp20.htm , ale v jiné chemii. Asi po tom není taková poptávka, pač většinou když někdo kupuje takové baterky, jde mu hlavně o životnost. O tom HE3DA vynálezu jsem slyšel, ale něco mi na něm pořád smrdí. Už někdo vůbec viděl fungující prototyp? Aby to nebyla jenom mucholapka na naivní investory **02
27.04.2016 (01:13:03)  # IP X
VroutekB:
S prismatickýma článkama táhni v prdel, ty vozíme v předloňským modelu a je to k hovnu **02
Mechanicky nepoužitelný, pač to není za co a jak upevnit; jakákoliv nečistota v separátoru ti po čase způsobí zkrat a destrukci článku. A pokud je tam několik pytlíků paralelně, tak kupodivu odejdou všecky z té skupiny, protože ten vadný se svodem/zkratem stáhne i jeho sousedy na nulu. Čistou nulu. A takle zdechlých článků už máme celou sbírku. Cylindrický článek zatím neodešel ani jeden.
Na HE3DA máme ve škole kupodivu celou laborku i s prototypama.
27.04.2016 (01:29:58)  # IP X
8-bit (mail) (web) :
Ok, jste asi museli nakoupit nějaký výmet na ježibabě **02 Pač se mi nezdá, že by ta technologie byla obecně na hovno. S těma HE3DA jsi mě docela překvapil, pač ještě 10 minut zpátky bych se klidně vsadil že je to jenom další podvod **02
27.04.2016 (08:15:30)  # IP X
Dr. Doktor:
Co to je za typ těch 18650 článků?
27.04.2016 (09:22:40)  # IP X
VroutekB:
Sony VTC5
27.04.2016 (10:14:07)  # IP X
VroutekB:
8bit: LiPoly sou na hovno, protože vezmeš-li si, jakou plochu má ten návin elektrod uvnitř toho článku, pravděpodobnost částice nečistoty v separátoru je poměrně velká. To je prostě vlastnost. Plochu o rozloze václaváku bez jediné částice nečistoty uděláš taky těžko. A do těch cylindrických článků se to dělá trochu jinak, navíc ten návin uvnitř není mechanicky zatěžován.
27.04.2016 (21:51:18)  # IP X
Dr. Doktor:
Koukal jsem na param. těch VTC5, celkem dobrý, ale už jsou aj lepší :-) třeba LG HG2.. 3Ah, 20A
28.04.2016 (00:21:22)  # IP X
VroutekB:
20A je málo. VTC5 mají povolených až 30A. A tuším že ty HG2 byly už v době, kdy sme dělali výběrový řízení na vhodný typ.
29.04.2016 (00:47:18)  # IP X
milan (mail) :
Tyjo... to je pálka. kolik to má Ah při jakém napětí? a jak je propojíš?
29.04.2016 (17:12:15)  # IP X
RayeR (web) :
>8-bit
jesis videl na DVTV ten rozhovor s Prochazkou, tak to vypadalo celkem seriozne, je to profesor z CVUT, tak by si asi nekazil povest nejakym nesmyslem/podvodem. Taky tamprave mluvil o tom, ze soucasne polymerove separatory jsou hlavni pricinou omezeni velikosti soucasnych clanku z duvodu bezpecnosti (jako divim se, ze nejde vyrobit nejaky lepsi polymer co vydrzi vyssi teplotu a nebude mit problemy, ale je to tak). I Tesla motors ma auto napechovany temahle tuzkovkama. Takze na ty jeho aku s keramickym separatorem se ceka jak na smilovani bozi, skoda ze mu to nezaincestovala CR a musi se doprosovat nekde u cinanu, myslim ze mu na to nedavno prihodili balik peknych par desitek mega. Tak at se predvede...
29.04.2016 (17:19:12)  # IP X
RayeR (web) :
He, pekne
http://www.vasecigareta.cz/produkt-1376-sony-vtc5-bater...
jakou mate mnozstevni slevu? :)
1.05.2016 (14:16:51)  # IP X
VroutekB:
Berem od Tremondi, cely ACP vyjde asi na sto litru. Jeden clanek vyjde asi na 4-5USD.
To co se bezne prodava v kramech jako VTC5 jsou velmi pravdepodobne fejky, jelikoz VTC5 Sony vubec nedava do volneho prodeje, pouze pro OEM. Takze budto fake, nebo Sony nekudy utikaji obchody.

milan: letos 400V. 8 stacku po 50V (12s8p). Pripojuje se to nabodovanim dvoji vrstvy niklovych plechu tl 0.2mm tusim. Kontaktovani AMS systemu a mereni teplot nebude letos hnizdem teflonovych dratu, ale budou takove specialni PCB se zafrezovanyma soucastkama, a dva spoje flex káblem (non-zif konektory) na jeden pack. Kdyztak potom poslu fotku, tyhle dily uz jsou skoro vyrobene a pripravene na montaz.
1.05.2016 (16:22:59)  # IP X
Voitano (mail) :
Eště dotaz, co to bude, až to bude?
1.05.2016 (19:43:32)  # IP X
antibalda (mail) (web) :
1.05.2016 (21:18:05)  # IP X
milan (mail) :
tam ale píšou o spalováku...
Jak dlouho to reálně jede? nebo pojede na těch 400V 20Ah ?
1.05.2016 (22:16:27)  # IP X
bkralik (web) :

24.04.2016 (23:08:41)  K # IP X
RayeR (web) :
Tak sem zas po dlouhe dobe oprasil doma fotocestu, ale kapanek se mnou vyjebal osvit. Pouzil jsem tentokrat pro priplacnuti filmu jine sklo (nejake co sem vytah ze scanneru) a zistil sem, ze nejak dost pohlcuje UVcko. Predtim sem mel takove tenke 2mm, ale to sem omylem rozbil a s nim stacilo 10min osvitu UV vybojkou 125W. S timhle sklem se sice cast vyvojky smyla, ale vubec ne az na med. Tak sem musel znova srovnat film a dal sem tomu dalsich 25min a pak to teprv slo dolu. Na vysledny efekt to nastesti nemelo vliv. Tak to sklo asi vyhodim,
pouziva nekdo plexi? To by melo asi UV pohlcovat min, ale zas tu asi nemam zadny neposkrabany...
OBRÁZEK
BTW ten HW je to takovy jednoduchy casovac pro odstrel padaku do rakety kratkeho doletu pro kamose, za 2 tydny by to melo letet naostro...
25.04.2016 (12:32:17)  # IP X
Martin12:
používáme plexy ale zlaté sklo co jsme měly předtím, dřív jsme měly obyčenou tabulku z okna, vzorně vyleštěnou a vše bylo OK s tím plexy to jde taky ale je to pomalejší a ne tak hezké, přijde mi že to plexy to neprosvítí úplně a nechává tam zbytkové mapky ať to prosvicuju klidně o půl hodiny déle...
25.04.2016 (19:21:16)  # IP X
RayeR (web) :
Hm, tak plexi taky nebude to prave, navic je lehci...
http://i.stack.imgur.com/gTY0G.gif
25.04.2016 (20:06:59)  # IP X
Radek (mail) :
časovač pro padák? Výmetný nálože už nejsou in? **01
29.04.2016 (17:04:31)  # IP X
RayeR (web) :
Jo, vsak to prave odpaluje palnik a malou naloz, kera vyhodi spicku rakety s padakem...
29.04.2016 (21:05:27)  # IP X
loučák:
Radek měl asi na mysli tu nálož co bývá přímo v RM posledního stupně rakety, ta má přímo "chemickej časovač", je tam doutnák o se zapálí od paliva motoru a zažehne výmetnou nálož po nějakým čase
29.04.2016 (21:06:52)  # IP X
loučák:
Rayer -> no ještě aby kámoš stavěl raketu dlouhého doletu **02
30.04.2016 (15:29:18)  # IP X
Radek (mail) :
jo, loučák to napsal dobře **04
2.05.2016 (21:26:47)  # IP X
RayeR (web) :
Nevim, on ma komplet vlastni konstrukci vcetne raketovyho motoru, takze nepouziva zadny hotovy casovany naloze. Je ekonomictejsi koupit palnik za par haliru a k tomu nasypat asi 0,5cm3 strelnyho prachu. Mechanicky to uz ma odladeny, je to relativne spolehlivy.
3.05.2016 (15:47:39)  # IP X
loučák:
Jo tak boucnout muže i kupovanej motor, u domaci vyroby ten elektronickej časovač chápu. Ale pode DPS to nebude žádnej drobek **01 a prosimtě kde kupuje palniky za par haliřů?
3.05.2016 (20:07:29)  # IP X
RayeR (web) :
To sem teda tak placnul, muzu se zpetat. Letat to bude za tyden tady http://www.raketaci.cz/index.php/fofum-pokec-o-cem-koli...
3.05.2016 (22:17:36)  # IP X
loučák:
jo, já jen že mě ten údaj překvapil, protože nejlevnější palníky kupuju tak za 12Kč. Ale zase proč ne, vždyť je to jen kousíček odporovýho drátu zakáplej třaskavinou a od něj pár cm drátku, takže by se to snad někde dalo sehnat levněji a ono se při koupi 10ti palníků už projeví jestli je za 12 nebo za 2Kč. Jo a díky za odkaz, vypadá to zajmavě **01
3.05.2016 (22:23:18)  # IP X
loučák:
škoda že je to tak daleko, 3stupňové rakety a součet impulzů 2,5kNs vypadá na pěknou podívanou, snad budou nějaký videa. Jinak ještě ten tvůj známej míchá vlastní pohonné směsi nebo to někde kupuje?
4.05.2016 (01:47:49)  # IP X
RayeR (web) :
Jo, vari si doma sorbitol, uz mu kuli tomu jednou vyhorela kuchyn, manzelka ho moc pochvalila, ale pak byla rada za novou **02
4.05.2016 (11:49:52)  # IP X
RayeR (web) :
Tak ty palniky pry kupuje bud nove za 5Kc/ks (na 1A) nebo na srazu lze koupit stare komunystycke po cca 3Kc/ks.
4.05.2016 (14:03:19)  # IP X
loučák:
no jo, to se holt stává, ikdyž některý věci raději chodím dělat ven, do baťohu hodím PB láhev 2kg, takovej ten vařič co se přímo na ni šroubuje a ostatní vybavení a vyrazím do míst, kde mohu napáchat nejmenší škody.
A neříkal kde to kupuje? Při normálním vyhledávání jsem na levnější jak za 10Kč nenarazil
6.05.2016 (12:12:05)  # IP X
RayeR (web) :
Jo, ja uz bych to taky v mistnosti vickrat nevaril :) Na chate sme to kdysi delali nad takovym starym benzinovym varicem co se napumpoval a pak si ohrival nadrzku a slo to taky, uz bez nehod.
Palniky ma pry odtud: http://www.igniters.eu/
8.05.2016 (00:04:50)  # IP X
VroutekB:
Překlady do ANJ na tomhle webu dělal fakt nějakej angličtin. **35
8.05.2016 (13:01:48)  # IP X
loučák:
jo, díky za ty stránky, maj aji SO, to se taky někdy hodí, ikdyž se mi ještě nestalo že by NO jen tak sám od sebe něco udělal, tak stejně asi přejdu na SO palníky **01
10.05.2016 (12:00:51)  # IP X
RayeR (web) :
He, tak akce dopadla ponekud netradicne, diky velkymu vetru nam jedna raketa ulitla asi 2km daleko a pul dne sme ji hledali - zrejme budu mit dalsi zakazku na vyvin nejakyho GPS trackeru nebo aspon radiomajaku :) a druha raketa se roslehala na sracky kdyz pri vymetu prehorela snura od padaku. Tu sme nasli o dost driv, ale pouzit z ni sel uz jen motor. Mel tam este stary casovac, takze se z nej jen kuchne PIC a prehodi do me desticky. Ale jinak to bylo pekny, v nedeli sme si vylezli v Semilech na 105m tvarnicak a na ferratu... :)
11.05.2016 (22:35:52)  # IP X
loučák:
A jakou výšku měl teda vítěz? A skonala nějaká raketu už na startu za doprovodu silné detonace? Jo, ten vítr asi zmařil možnosti na nějakej super výsledek, škoda, snad se taky někdy přijedu podívat, možná příští rok, to asi nebudu mít daleko **01
23.05.2016 (15:22:17)  # IP X
RayeR (web) :
Vejsku nevim, merice maj v raketach jen nekteri, vice asi o tom napsali na foru raketaci.cz Pri startu nic nevybuchlo, pac vetsina pouziva sorbitol nebo ROSky. Akorat obcas selhal palnik a nic se nestalo, mozna 1 raketa vycoudila v klidu na zemi a nevzletla. Tentokrat nespadlo nic nikomu na hlavu ani na auto :)

17.04.2016 (20:53:56)  K # IP X
8-bit (mail) (web) :
Tak, layout konečně hotov **02
OBRÁZEK

OBRÁZEK
17.04.2016 (21:56:18)  # IP X
VroutekB:
No tak dobře, přidám 500Wattovou konkurenci **02 ... a ostatním pro inspiraci. Někdy příštěěěěě můžu zkusit víc wattůch, mám tu ještě ty cihličky od fairchildů, 2kW dají.

PS: Máš chybu v názvu měniče. Místo "series ac" by dávalo mnohem víc smyslu "ac induction", nebo tam to slovo series necpi, je zavádějící.

OBRÁZEK
OBRÁZEK
17.04.2016 (22:17:16)  # IP X
8-bit (mail) (web) :
Je to dobře, třeba se z toho totiž časem vyvine celá řada měničů **02 Ale je fakt že zalomení je zavádějící, to ještě opravím a posunu aby to tam vešlo.

Jinak ten gretzák nemá problém se uchladit? Mohl jsi ho už posunout těch pár cm na hlavní chladič.
17.04.2016 (22:45:01)  # IP X
VroutekB:
Bude mu teplo, ale uchladí se. Chladič i typ grecu je převzat a okoukán z průmyslově vyráběné lodní nabíječky 24V 20A. Čili wýkon stejný a i stejná kapacita (v nabíječce byly dva milifaradové Kendeily v sérii), tudíž předpokládám, že to je OK. Když sem to tehdá počítal, vycházelo to tuším na řádnou teplotu, ale pro 4 diodky to bylo ještě OK. Ale pravda že dost na hraně. Nezapomínej, že nemám 2kW ale 500W a bez PFC mám vstupní proud asi 4A.
18.04.2016 (01:05:24)  # IP X
VroutekB:
Btw, proč tam máš antimon v srdíčku? **18**19
18.04.2016 (01:32:39)  # IP X
8-bit (mail) (web) :
Antimon sice uhnije ještě nezakázala, ale prý je to fuj a tak skoro všude vidím (většinou u výrobců polovodičů), jak se chvástají že to mají zelené a žádný antimon to neobsahuje. No a já tady mám nějakou SnPbSbCu pastu ve které je toho tuším 1 % nebo kolik **02 Údajně kvůli větší odolnosti vůči vzniku trhlin.
18.04.2016 (01:43:10)  # IP X
VroutekB:
A nepleteš si to s něčím? Já mám právě dojem že Sb se cpe do těch ROHS sraček, aby s nima šlo aspoň nějak pájet... jako že ten Sb je tam ten zlepšovák...
18.04.2016 (02:44:20)  # IP X
8-bit (mail) (web) :
Nn, jsem si jistý že je v tom Sb a měl by tam fungovat stejně jako třeba v ocelích kde vytváří nějaké lepší vazby na rozhraní krystalů. Ale nemám už od toho obal, nacpal jsem to všechno do velké stříkačky aby mi to neschlo. Do ROHS past se kdysi co já vím dával bismut kvůli snížení teploty tání, ale pak výsledná sračkoslitina má ještě horší mech. vlastnosti (Bi má navíc nejnižší tepelnou vodivost ze všech kovů, což je taky úžasné) **02 A jinak že něco neobsahuje Sb najdeš v každém druhém datasheetu, asi jim je RoHS málo nebo co **02
18.04.2016 (02:59:27)  # IP X
antibalda (mail) (web) :
Jo, pěkný plošňáky. Nechceš se podělit o logo toho "RoHS Ignorant" a "Pb" v srdíčku ? Nechce se mi to kreslit, ale hodně se mi to líbí :-)
18.04.2016 (04:18:01)  # IP X
8-bit (mail) (web) :
18.04.2016 (09:15:11)  # IP X
ollie (mail) :
RoHS ignorant, Pb Forever, to vždycky potěší vidět! **01
Btw. kolik dáváš mezery mezi L, N, PE?
18.04.2016 (09:31:35)  # IP X
Tim:
Pěkné **01, v čem je to kreslené?
18.04.2016 (12:14:02)  # IP X
SOB's (mail) :
odlehči tepelně pady na ty elektrolity, nebo co to tam má bejt, jinak to nikdo nezapájí
18.04.2016 (12:18:13)  # IP X
VroutekB:
Cože? Todle zapájím i tou čínskou páječkou doma...
18.04.2016 (12:41:42)  # IP X
SOB's (mail) :
Blbe ti to provzlina, bude se to muset predehrejvat
18.04.2016 (12:57:22)  # IP X
VroutekB:
Po zapájení dvou tří kondíků to bude předehřátý dost. Todle není 8mivrstvý madrbord nebo 16tivrstvá grafárna... Nedělal bych tu z toho vědu.

Spíš by mě zajímalo, co za chladič tam hodlá 8bit osadit
18.04.2016 (14:37:11)  # IP X
8-bit (mail) (web) :
>ollie
Minimum jsou 2 mm, ale plánuju na to ještě dát konformní povlak. Ještě přemýšlím co vybrat, nemáte někdo nějaký oblíbený typ?

>Tim
Je to orel, 3d pohled je z prohlížeče gerberů "ZofzPCB".

>SOB's
Ale jo, to se nějak zapájí, i když pošnák bude mít 70mic měď. V nejhorším to předehřeju a vezmu na to trafoletovačku.

>vroutek
Vodní chladič **02
18.04.2016 (16:03:41)  # IP X
Tim:
8-bit - díky, já si myslel, že to bude nějaká nástavba :) ... nezveřejnil by jsi také knihovnu toho panďuláka s bleskem? Díky
18.04.2016 (16:36:47)  # IP X
8-bit (mail) (web) :
18.04.2016 (16:41:52)  # IP X
Tim:
Děkuji, nádherně propracovaná značka :)
18.04.2016 (16:55:13)  # IP X
antibalda (mail) (web) :
Též děkuji za hezké značky :-)
18.04.2016 (18:52:22)  # IP X
RayeR (web) :
O pouziti Sb sem se do ted nejak nezajimal, ani sem nevedel, ze se to pouzivalo a je proti tomu naka EU-antikampan, ale kdyz sem preklikl do datasheetu, ktery mam odevreny vedle, tak hned na prvni strance je o tom zminka
The DRV8842-EP is available in a 28-pin HTSSOP
package with PowerPAD™ (Eco-friendly: RoHS & no
Sb/Br).

Jako ten Brom bych docela chapal...

Jinak ten pajdulak s bleskem je bezne pouzivany Teslisty, videl sem ho min. pred 10 lety. Na zarizeni, kde je max 230VAC to nema co delat :)
18.04.2016 (19:51:45)  # IP X
Tim:
Rayer -> a na 400V~ toho panďuláka už jo? **02
19.04.2016 (18:36:26)  # IP X
RayeR (web) :
No spis tak od 2kV - MOT a vejs...
22.04.2016 (02:21:10)  # IP X
8-bit (mail) (web) :
>Tim, balada
nz **22

>RayeR
Vidíš to, někomu ten Sb musí ležet v žaludku, nebo co **02 A jinak pajduláka jsem tam dal schválně jako varování, že na tu baterii kondů nabitou na 375 V není moc radno sahat ani po vypnutí (že je na nich napětí bude indikováno ještě žlutou ledkou pod ním) **02

17.04.2016 (17:46:07)  K # IP X
VroutekB:
Tak jsem se zas pustil do tvorby nějakého analogového porna. 15 minut zapojování, půl dne hýbání hodnotama asi tak 3 součástek, než ta svině svinutá zůstane stabilní a spokojená. **27
OBRÁZEK
17.04.2016 (18:09:11)  # IP X
8-bit (mail) (web) :
Pokus o 4kvadrantový zdroj? **02
17.04.2016 (18:11:03)  # IP X
8-bit (mail) (web) :
Akorát tam nevidím žádné diody, tak je možné že to bude něco úplně jiného..
17.04.2016 (18:52:20)  # IP X
VroutekB:
Jo jo, přesně to. Diody za tím nejsou nikde, krom LEDky ve zdroji proudu **02 na ochranné diody u trandů sem se vysral, teď to není čím poškodit a ty proudový limitéry sem eště nezačal řešit, neb je to celý víc divoký než funkční. Jen ten sumační zesilovač + diskrétní tlustoproudý konec + 4svorkové snímání. **26

Teprve teď se snad dostanu k vyzkoušení toho proudolimitéru.
17.04.2016 (19:18:27)  # IP X
8-bit (mail) (web) :
Nějaký druh usměrňovačů musí každopádně být v proudovém omezení, nebo ne?
17.04.2016 (19:48:28)  # IP X
VroutekB:
Nespíš jo, jinak ty zpětný vazby asi nelze sloučit... Nějaký spínací prvek tam musí v cestě být.
Jinak koukám, že to zapojení není zrovna pro děti, to proudový omezení (ač mi nasazuje přesně od 2A jak sem chtěl) tak neumí nic jiného, než se po překročení meze rozkmitat **02
17.04.2016 (19:56:24)  # IP X
VroutekB:
Ježiš já kretén... samozřejmě sem to měl zapojený blbě a nohu kondíku o díru vedle. Už to jede **06**06
Na proudový omezení druhý polarity mrdám, to bude fungovat taky, když funguje jedno.
Aj přes ten tranzistor to spíná tu kompenzaci, přesně jak bylo inzerováno.
17.04.2016 (20:06:36)  # IP X
VroutekB:
Tak tady je ta nádhera... Už se na ní dělá plošák **22

OBRÁZEK
17.04.2016 (20:50:26)  # IP X
8-bit (mail) (web) :
Pěkné, ale ještě se napřed ujisti že je to schopno limitovat proud ve všech 4 kvadrantech než to zadáš číňanovi **02
17.04.2016 (21:45:19)  # IP X
VroutekB:
Když to limituje v 1 ze čtyř, bude to ve všech 4. Máš jen dvě polarity proudu a zbylé dvojice kvadrantů jsou jen na obtíž diferenčnímu zesilovači, který je pak má jako commonmode složku **01 (a měření proudu mi funguje ve všech 4 kvadrantech, to je jisté).
Číňanovi to posílat nebudu, tohle naházím (doufám) do jedné vrstvy a vyleptám doma. Však tam toho tolik zas není. **01
17.04.2016 (22:59:05)  # IP X
VroutekB:
Tak a už s aj otestovaným prototypem indikace aktivace proudového limitéru **02 Samozřejmě jen pro jednu polaritu, pro druhou je to totéž, jen jsou všecky přechody opačnými směry a polarity napětí na druhou stranu **02

OBRÁZEK
18.04.2016 (01:42:06)  # IP X
8-bit (mail) (web) :
Jj, pěkné. Pak se ještě pochlub zapojením až bude omezení proudu chodit v obou polaritách.
18.04.2016 (18:58:02)  # IP X
RayeR (web) :
Jo to zname, kdyz to funguje pron n, bude to fungovat i pro n+1 a pak hovno :)
A co stim vlastne budes krmit?

13.04.2016 (20:53:02)  K # IP X
Radek (mail) :
dnešní večer **07
OBRÁZEK
Napadá někoho, jak by se dal nasimulovat blesk? Nemyslím hrátky s vn, ale něco, co z rozbitý LEDkový přenosky vykouzlí tu správnou dobu záblesku i s problikáváním. Chtěl bych na tom v klidu odladit foťák, na skutečný bouřce je to akorát k nasrání.
14.04.2016 (07:56:47)  # IP X
MrSlehofer (mail) :
Nechceš zkusit "lákat" blesky jak kreosan?**16
14.04.2016 (16:14:49)  # IP X
Koval (mail) :
Tak, zkus natáhnout ze stropu LED pásek a do něj vybij 400V kondík **37 Ne, ale s páskem by to šlo i líp, prostě to řídit třeba 555kou na pomalý pulzy ne?
15.04.2016 (11:11:29)  # IP X
RayeR (web) :
Tak oni ty doby zablesku sou i v prirode velice ruzny, od par ms bliknuti po treba 0,5s tucny blesk. Takze ty upne rychle asi spoust fotaku nechytne, ale ty vetsinou ani nestoji za to. Ty tucnejsi chytnu bez problemu, takze jediny co nastavuju je prahova uroven osvetleni, coz kdyz fotim temer vzdy v noci, muzu dat na max...
15.04.2016 (11:42:49)  # IP X
RayeR (web) :
Tak sem pridal na web par blesku z lonska z Hodonina, kdyz sem tam byl zrovna na MoM:
http://rayer.g6.cz/photo/photogal.php?path=./blesky&des...

OBRÁZEK
15.04.2016 (17:49:38)  # IP X
Radek (mail) :
RayeR> no, to je krása. Co fotky z TT, budou? **04 Když jsem pořídil tu svojí fotku, tak už byl večer, proto to vypadá tak jak to vypadá. Kdybych bejval místo motion detektoru použil dlouhou expoziční dobu, dopadlo by to líp.
A trénink lovení blesků mimo bouřku vyřešen.
1. Do youtube naklobeme "thunderstorm lightning"
2. Vybereme odpovídající video
3. Pustíme přes celou obrazovku
4. Namíříme do toho foťák
5. Nastavíme a zmáčkneme spoušť
6. Průběžně dolaďujeme.
A fakt to funguje, akorát na monitor je jaksi problém zaostřit **02
15.04.2016 (19:27:38)  # IP X
RayeR (web) :
Nevim jak funguje ten tvuj detektor pres CHDK, ale ten neumoznuje nastavit delsi expozice? Ja to mam klasicky pres tu ext. spoust, takze nastavuju cas treba 20-30s aby tam bylo i nejaky pozadi. Tahle bourka z hodonina byla este za svetla, nekdy v 8 vecer...
Nj, fotek mam z ruznych akci nahromadeno na upravu moc a moc a nejak nestiham...
15.04.2016 (19:53:12)  # IP X
Radek (mail) :
ale to vůbec není blbej nápad, nakombinovat detektor s dlouhou expozicí. Jasně, že to jde. Na fb mi maník poradil něco podobnýho, akorát s timelapsem. Teď to jen chce bouřku.
16.04.2016 (18:57:44)  # IP X
RayeR (web) :
Jo, kdyz mas timelapse a dost mista na karte, tak ani nemusis mit detektor :)

12.04.2016 (11:20:48)  K # IP X
bkralik (web) :

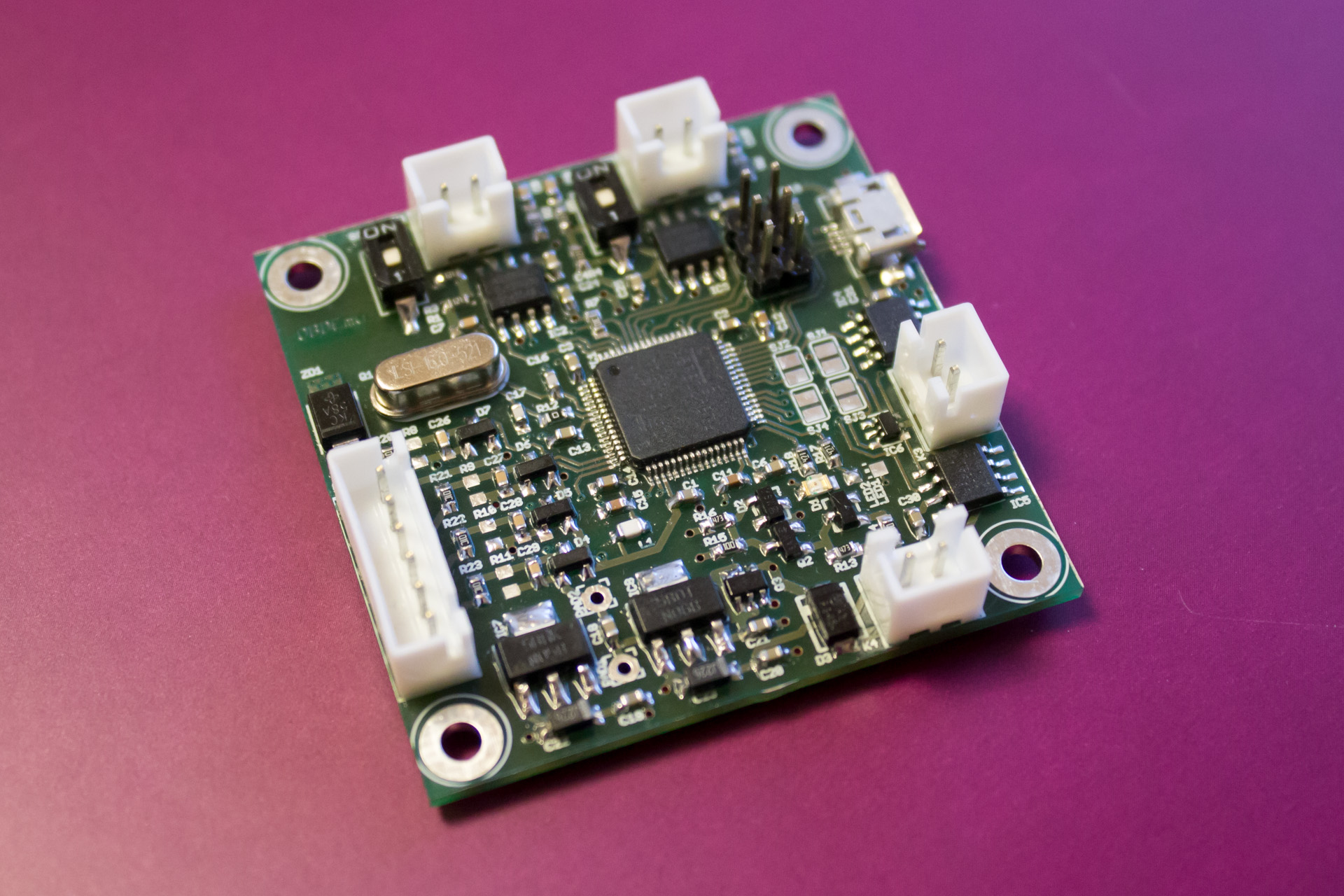

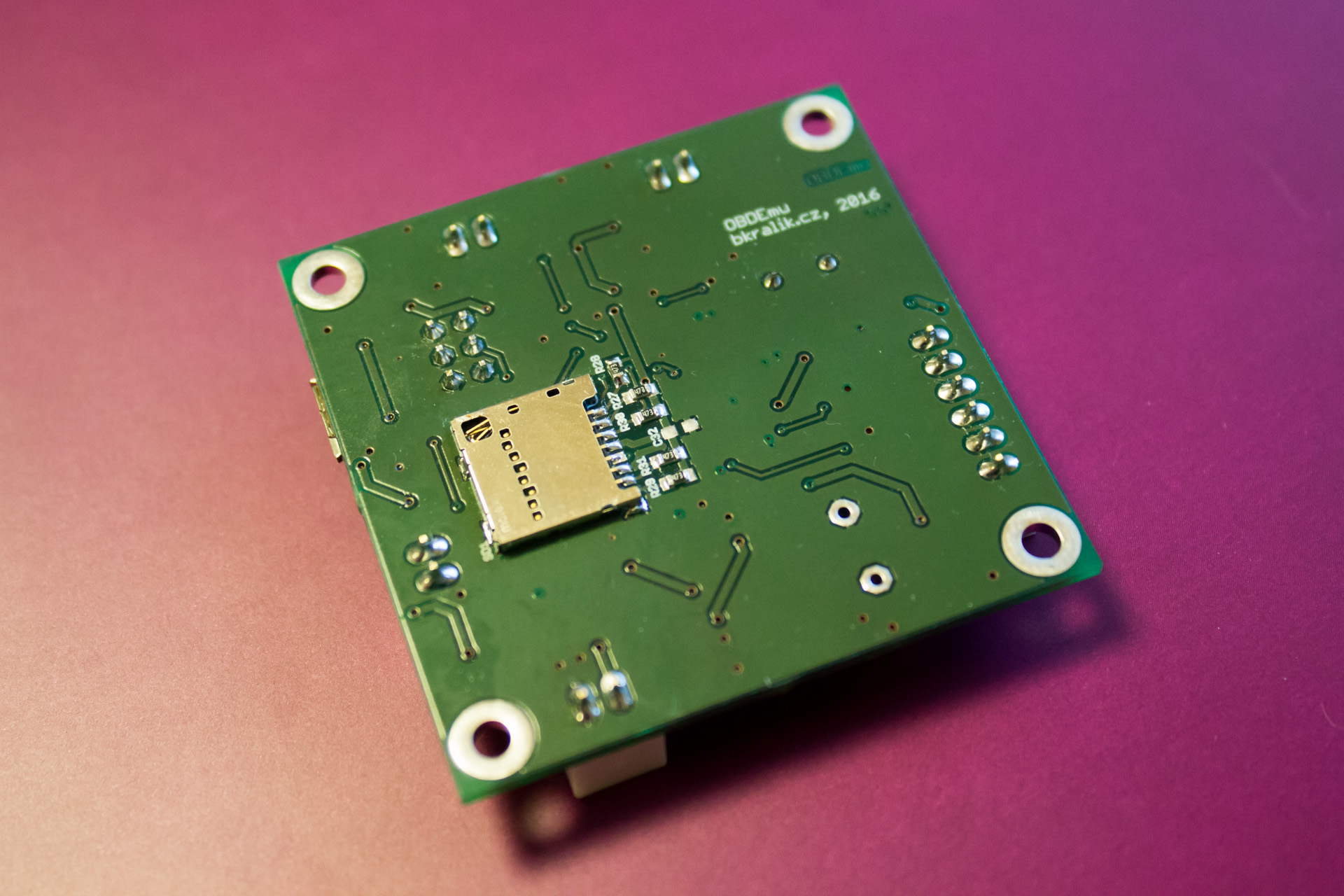

Tak se musim taky pochlubit mojí blbinkou...
PS: nevěřili byste, jak drahý jsou ty samostatný DIP switche...

OBRÁZEK
OBRÁZEK
12.04.2016 (11:50:59)  # IP X
RayeR (web) :
Tak SMDckovy asi jo, THT mam nakuchanych z desek na 3p...
A co tam je vubec za procak, z te spatne nasvetlene fotky to nejde moc precist, nake STM32?
12.04.2016 (14:04:23)  # IP X
bkralik (web) :
STM32F205RBT6
ty SO8 věci jsou CAN budiče a K-line budiče **01
12.04.2016 (16:31:57)  # IP X
RayeR (web) :
Ze by naky KANalyzer do auta? Neco takoveho delame v praci, zrovna nejcasteji taky s 205tkou...
12.04.2016 (19:13:06)  # IP X
bkralik (web) :
Bude to OBD proxy... Mám dost kamarádů, co mají v autě nějaká přídavná čidla (hlavně tlak a teplotu oleje) a přitom logují data pomocí bluetooth obd redukce do telefonu. Tak tohle by mělo umět přidat do těch dat i vlastní hodnoty (na to je ten hřebínek vlevo)
12.04.2016 (21:24:14)  # IP X
PTC (mail) :
Teprve se rozkoukávám v automobilových sběrnicích... Jaké věci komunikují po K-line?
12.04.2016 (21:27:18)  # IP X
bkralik (web) :
K-line je sběrnice, co se používá pro připojení diagnostického počítače k systémům auta - obvykle se s tebou baví přímo ECU nebo nějaká mezijednotka...
12.04.2016 (21:48:39)  # IP X
PTC (mail) :
Myslel jsem, že diagnostika probíhá pouze přes CAN
https://en.wikipedia.org/wiki/On-board_diagnostics#OBD-...
12.04.2016 (23:09:53)  # IP X
antibalda (mail) (web) :
V práci máme takový pěkný přehledný schéma sběrnic v automobilech. Životně nejdůležitější věci komunikují pomocí Profibusu tj. řídící jednotky, brzdy atd. méně důležité věci jednou po CANu tj. třeba blinkry, páky pod volantem atd. a neméně důležité součásti komunikují pomocí LINu tj. třeba stahování oken, přepínání stanic rádia atd. Takto to má koncern VW, Fiat a možná Ford, ale to nevím jistě.
12.04.2016 (23:39:03)  # IP X
d.mh:
Ten Profibus se v běžných spotřebních autech používá jak dlouho? Ještě jsem se s ním nesetkal.
13.04.2016 (00:21:37)  # IP X
RayeR (web) :
>bkralik
Jasne, este s ukladanim na SD... Taky mame v praci pod. logger na SD kartu, ale umi to i kazda nase jednotka. Problem neni HW ale driv nebo pozdejc narazis na to, ze verejny standard pokryva jen cast zprav a spousta dalsich je priprietarni, lisi se nejen mezi vyrobci ale i modely vozidla. Jdou pres to delat velke veci a tak si to peclive strezi...

BTW jesi znas, Garmin pro sve automobilove navigace dela takovy OBD-BT gadget, kery se pichne do konektoru a bezdratove sparuje s navigaci a pak ti tam ukazuje treba otacky, napeti site, aktualni a prumernou spotrebu, ale to je jen zlomek co z toho de dostat...
Ja mam v aute taky K-linku (kdysi sem si na to delal prevodnik na USB), to je ale jen fyzicka vrstva, OBD protokol nad tim je myslim stejny...
13.04.2016 (00:25:22)  # IP X
RayeR (web) :
>antibalda
o profibusu v autech sem teda moc neslysel, spis flexray...
Bezne byva v aute nekolik CANu - motorovy a komfortni, ktere jsou spojene pres nakou gateway. Stejne je to ale k hovnu, viz pripady jak nak nekdo hacknul na dalku pres radio nebo co to bylo a dostal se az na rizeni auta... Tahle prmira elektroniky v autech je cesta do pekel...
13.04.2016 (00:33:57)  # IP X
bkralik (web) :
RayeR: to že spousta zpráv je proprietárních vím a štve mě to, ale co nadělám. Hlavně že ty základy jsou popsané v tom OBD standardu...
15.04.2016 (11:13:23)  # IP X
RayeR (web) :
Jo, s tim se my nespokojime, takze je to takovy nekonecny sysifovsky hackaton, kdy nam vzdy novym modelem auta hodi klacek pod nohy :) Nastesti udaje jako stav nadrze nebo kilometry se da celkem vysledovat. Horsi bude, az to zacnou nak sifrovat...

10.04.2016 (11:31:18)  K # IP X
VroutekB:
Chápete to zapojení někdo? **20

OBRÁZEK
10.04.2016 (13:48:46)  # IP X
ms-boss (mail) (web) :
Brzdovka!
10.04.2016 (13:50:00)  # IP X
8-bit (mail) (web) :
Kokon z operáků **02
10.04.2016 (13:52:10)  # IP X
VroutekB:
Nějak nemůžu přijít na chuť těm Q1 a Q2, respektive C1 a C3 **02
10.04.2016 (22:36:34)  # IP X
RBMK (mail) (web) :
Přesný proudový zdroj? Nemám tušení...
10.04.2016 (22:41:13)  # IP X
VroutekB:
Ale prdelajz... je to 4-kvadrantový napájecí zdroj (doporučuju si najít datasheet toho LM12 dole, kdo to nezná, bude se divit)
Spíš mě jen vrtá hlavou to použití Q1 a Q2 + C1 a C3. Tomu nějak nerozumím. Vlastní funkci těch proudových limiterů nějak chápu, ale asi mi tam uniká nějaký důležitý fígl.
10.04.2016 (22:55:21)  # IP X
8-bit (mail) (web) :
Že by bylo cílem, aby ty kompenzace proudových vazeb byly nějak závislé na nastaveném napětí? Jinak mi to též nedává moc smysl. Možná by bylo dobré se napřed ujistit, že to takhle opravdu funguje **02
10.04.2016 (23:04:23)  # IP X
VroutekB:
No údajně to funguje **19
Podle mě jediný co to může být je nějaká hodně sofistikovaná kompenzace té regulační smyčky, kdy hodnota C1 a C3 není kritická a jde pouze o oddělení DC složky. Využívá s pak spíš jen kapacita Cbe nebo Cce. Stejně je to ale dost zvláštní zapojení celkově.
13.04.2016 (00:26:57)  # IP X
RayeR (web) :
Jo, je to zajimave ty emitory stejnosmerne v luftu, tomuhle se rika ta prava analogova magie... **02
13.04.2016 (11:38:55)  # IP X
VroutekB:
Haha! Už sem přišel na to jak to funguje. Kurva pěkně vychcaný nápad. Ty trandy fungují současně jako diody a jako spínače těch kompenzačních členů. Pokud někdo chápete ten zbytek zapojení a víte, k čemu slouží D1 a D2, tak už vás to trkne taky...
13.04.2016 (13:04:21)  # IP X
8-bit (mail) (web) :
Jj, primární funkce by měla být, aby to posouvalo vstupní napětí za odporem když se to dostane do proudové limitace. Ale tak mě napadá, jak se to bude chovat když je napětí nastaveno kolem 0? Na těch tranzistorech bude přece úbytek.
13.04.2016 (15:37:50)  # IP X
VroutekB:
No a co jako? Báze těch trandů jdou na invertující vstup A4, tam bude virtuální nula pořád, pokud se v tom obvodu něco hodně neposere, nebo A4 nevyběhne do saturace. **04
13.04.2016 (15:38:46)  # IP X
VroutekB:
Prostě to ber tak, že na bázích těch trandů máš trvale 0,00V. Nic jiného tam při správné funkci obvodu nenajdeš.
13.04.2016 (15:48:39)  # IP X
8-bit (mail) (web) :
Jo takhle, pravda. Jsem poněkud opomněl, že ten výkonový operák je zapojen jako invertující jak jsem se zabýval tou analogovou černou magií vlevo **01

Návštěvní diskuzní kniha danyk.cz
Hlavní diskuze Diskuze s obrázky Bazar Píseček


Strana 12 / 34
Vláken 847, na str:


RSS danykovy diskuze - tato kategorie   RSS danykovy diskuze - všechny kategorie

Stará diskuze
