Tak žrout výkonu procesoru, běžící pod svchost byl identifikován jako MS Update (čili stejně jako u XP), Jelikož neaktualizuji, tak jsem službu rovnou zakázal (msconfig)
Sám microsoft vydal tuším nějakou opravnou aktualizaci pro W7 SP1, která má odprásknout tenhle problém .. paradoxně by se problém sám vyřešil, kdybych aktualizoval a ona se sama nainstalovala :D Takže by nějaký update proběhnout měl, ale ještě zas nastudovat, čemu, a jak se vyhnout, aby to nezačalo koketovat s W10.
Jestli to je ten samej nebo jen stejnej typ netušim, za život sem měl už asi 12 multimetrů, z čehož asi 6 ještě funguje a používám je, druhejch 6 sem odřach . Prošel sem samozřejmě i obdobím měření ampérů v zásuvce
>danyk
Tak ty multaky stridas jak ponozky, ja mam zatim snad teprv 4.
Prvni byl najej rucickovej smej, ten sem odpalil rychle, pak sem mel podobnej jako ukazujes tu, ale zlutej, s tim sem hned po vybaleni u babicky zmeril ampery v zasuvce, ale prezil a slouzil nekolik let, pak sem si koupil v bazaru KT-65 http://www.ebay.com/itm/KT-65-LCR-MULTIMETER-/161765903153
Ten byl super, meril i L a C, vydrzel asi 5 let nez sem mu poslal 220 na ohmovej rozsah. I kdyz sem pak vevnitr vymenil vsechny polovodice vcetne ICL, tak uz ukazoval jen blbiny. Tak sem si koupil Metex M-3860M a v nem sem zatim jednou odpalil prevodnika MAXe, kdyz se mi slehly VN odpory ve VN sonde pri mereni nasobice, ale po vymene jede dal. Uz ho budu mit tak 14 let...
Lol, muj první "měřící" přístroj byl tesla TZ-1 kterej jsem skládal jako stavebnici asi ve 12-ti. Škoda že už ho nemam, poslal bych ho ze srandy do EEVblogu.
Môj prvý merák bol DU10, kúpil som ho na vojne v roku 1976 (!) od mazáka, ktorý prepil prachy na civil a tak som zaň vysolil 800.- Kčs! Funguje doteraz, ale má už popraskanú farbu na stupnici, digitál bol prvý Metex 3630 niekedy v roku 1990 a funguje dodnes, napájam ho 2x LIion AAA, čo tam v púzdre vojde. Tie lacné malé som vyhodil asi 4, nedávno mi odišiel obľúbený M890G, keď som zmeral striedavé napätie z meniča. DT9205A mám ako záložný.
No spotrebu možno ani nie, ale vždy sa batéria vybila, keď som to najmenej potreboval a bez varovania. LIion takémuto režimu odberu skvele vyhovuje, v ovládačoch a merákoch je to rádovo 18 mesiacov a viac, keď poklesne napätie pod 3,8 V u merákov, a u ovládačov by to išlo až kým nevypne ochrana LIionky , takže okolo 2,85 V. Tam používam aj jednu slepú batériu - skrat a mám v používaní aj LIFEPO4 s napätím 3,2 V typu AAA, tá nahradí skoro presne 2x 1,5 V, ale ešte som nenarazil na prístroj, ktorý by prekročenie nezniesol. Pre istotu nedávam LIion s napätím väčším, ako 4 V.
No zas pro co nejdelsi zivot te Lijonky by bylo vhodne udrzovat nabiti kolem 50%, cili ani necekat na ochranu az to ustrihne pri vybiti ani zbytecne nenabijet naplno...
Hele, Vroutku, tohle jsme se učili ve třeťáku na gymplu
Popravdě mi to taky docela chybí. Hlavně náš tří'das byl bezva, takže laborky byly ve stylu destilujte pivo a zjistěte objemové procento lihu (výsledkem byla pivovice), chlorací vyrobte chlorethan (anestetikum, lze čuchat ), zjistěte bod varu chloroformu
Ale klídek, já měl chemii 7 let na gymplu, vim o tom dostatečně. JEN MĚ NESKUTEČNĚ SERE, ŽE S TÍM OTRAVUJÍ NA ELEKTROTECHNIUCKÉ ŠKOLE. Stejně jako otravují s další kupou mnohem zbytečnějších píčovin.
Kazda skola ma svoje, my zase meli predmet, kde jsme pocitali maximalni rychlost ukladani dat na 40MB disk IBM. Zadany byly veci jako pocet ploten, velikost bloku, pocet stop, rychlost rotace atd. A ne nebylo to v roce 1980, ale par let zpatky a obavam se, ze sylabus predmetu je porad stejny.
Pořád zábavnější a věcnější na elektronice/elektrotechnice počítat plotny v disku, než se zabývat nějaký posraným bohrem, potenciální energií elektronu vodíku a vazební jadernou energií.
Teda mě na gymplu sralo mrtě věcí, kterým jsem říkal hovna, ale chemie mezi ně nepatřila. Dodneška vím, co můžu udělat bez obav, aby mi neuletěly ruce, nepadnul jsem k zemi zvracejíce své vnitřnosti či nedělal jiné kratochvíle, kterým se občas oddávají lidé chemie neznalí.
Ja to mam teda presne naopak. Nez se ucit "optimalizovat" pro pocitace podle skript, ktery byly zastarale uz pred patnacti lety budu radeji pocitat vazebne enrgie, to aspon k necemu je.
Chemie mi na gymplu nevadila, vadilo, mi že jsme neměli žádné laborky. A to že sem tam jednou se spolužákem zkoušel titraci už ani nevím čeho a čím, to se nemůže počítat, jako laborky
tak na VUT sme na tom trochu lépe. ale na fyzice měříme voltmetrem s ohlou ručičkou přesně
Jako máme tu blbiny ale určitě ne chemii. zato nás serou jinýma věcma. cvika v pátek přednáška v pondělí, povinný předmět.
zkouška bez materiálu na učivo a pžednáška typu matematicky upravíme a máme výsledek, ale jak upravit nikdo neví.
Nooo jako jestli jde o to, že jsem to vyfotošopoval v malování (Ano Adobe, zase jsem naschvál použil slovo vyfotošopoval a malování v jedné větě), tak se mrkni na ty stránky, fakt to tam mají.
A ses si jistej, ze jsou fakt vadny? Ze treba nebyl prekrocenej Iripple a udavana zivotnost? Pisou 2000 hod @105C, ale nevidim zadnej graf jak roste zivotnost pri nizsich teplotach. Pri 24/7 provozu je to jen 83dni. Kdyz bych vzal 10x tolik pro nizsi teplotu (jako ze ty kondy hrejou za provozu docela dost), tak cca 2 roky. Stejne ale pouhy 4 kousky mi pridou nedostatecny, bezne se osazovalo klidne 2x vice...
já o víkendu měnil v ATX zdroji elyt na 5V větvi pro napájení USB. Nafouklej sice nebyl, ale počítač opět dokáže táhnout exterák, čtečku sd karet nebo obojí najednou...
Ano, sem si tím skoro jistý, že KZG je pošahaná série. Leda že by ta série byla už od začátku navrhovaná jako kurvítková. Google prozradí víc.
Zde náhodný citát: Those caps are not part of the capacitor plague, per-se, which was caused by the flood of board makers moving to cheap taiwanese caps (Elite, OST, Tayeh, Fuhjyyu, Chhsi being some of the most well known brands). Most of those in the pics are Nichicon HM or United-Chemi Con KZG series caps (both well-reputed japanese brands). The nichicon HM & HN had problems with overfilled electrolyte from the factory, so the venting occurs with most all those used with a date code from 2002-2004 (my old A7N8X had vented HM). UCC KZG series have problems with operating in electrically demanding/high-temp applications, even though they are specified for use in high-frequency power supply filtering (smps) applications. It has been documented on several occasions over at badcaps.net that several motherboards that had vented caps replaced with KZG had failed later, including some boards that originally came with KZG as well. OvrrDrive's pic is in fact of an A7N8X, which is similar to how my board's caps looked before I replaced them.
Aha, takze statisticky je s ima spatna zkusenost, dobry to mi staci. Mozna byla taky postizena jen naka serie v urcitych letech jako ty HM. No blby je proste to, predem stejne nevis jak ti ten kond dlouho vydrzi a jak je videt tak se nemuzes spolehnout ani na znacku. A dokonce ani osvedcenej typ z minula neni zarukou toho, ze nove vyrobena serie neni posrana. Holt asi je lespi kde to de se tem elytum vyhnout. V praci v auto-jednotkach sme se uz davno zbavili elytu a tantalu, hlavni spinak co zivi GSM ma filtraci .asi 3x100uF MLCC keramika a nejsou problemy... Ale u vykonovky to zatim moc obejit nejde, nevim jak ty polymerovy...
A jak je to vlastně se spolehlivostí těch keramik? Pokud vím, tak X7R a jim podobný maji velký tgd, a jak mají v měniči typicky kapacitu na dolním limitu, tak dostávají docela čoudy a topí. K tomu přidej eště mechanický pnutí vyvolaný změnama teplot a máš z toho dobře časovaný kurvítko.
Už ste potkali nějaký vadný keramiky na vašich deskách? Mě se akorát tuhle nedávno povedlo v měniči (hybridní nábojová pumpa) povedlo odsrat 100nF X7R 50V 0805 kondík.
To nevim ze by mely veci tgd jak elyty, ESR/ESL to ma mensi. Bezi to za 1MHz menicem a nic netopi, bez problemu. O nebezpeci pnuti vime, je to pouzdro 1210 tusim, ale celkem mala deska, kera neni nijak ohybove namahana, taze flexcracky zatim nebyly zadny ani jiny poskozeni. Nespominam si, ze bych za posledni roky naky vymenoval, takze v nasme pripade proti drazsim tantalum nebo semtam nafukujicimu se elytu to byl krok dobrym smerem. Nicmene cetl sem, ze u MLCC s tenkymi vrstvami dochazi k nake nezadrzitelne difuzi (slozita funkce napeti, proudu, teploty, atd), takze kazda ta keramika nakonec skonci zkratem, ale pokud to bude treba za 10let tak to bude davno po zivotnosti toho zarizeni...
Peca má ale pravdu :-P
Ty přijímače kroucených párů jsou ujdoucí, ale co tak si najít dvojkanálovej v jednom futrále?
A už si slyšel o posuvným registru? (narážím na to ULN)... a dokonce třeba o výkonovým? TPIC6C595,...
A ty 220ohmový pullupy na 12V, to povede na procesor?
Dvoukanálový přijímač/vysílač v jednom pouzdře jsem našel jeden, který se nedal sehnat. ULN tam nechám, je to jednoduché řešení. A ne, ty pullupy nepovedou rovnou na procesor.
Tak hledej víc.
Kam teda povedou, na další ULN? není pak jednodušší si přitáhnout rovnou dráty od relé bez toho ULN? Takle to totiž postrádá smysl a to ULN je tam zbytečná součástka navíc.
A co je složitýho na TPIC6C595? Neumíš nakrmit posuvný registr?
Nějak moc nepobírám účel toho zařízení. Nějakej výkonnej laboratorní zdroj? Krom kondíků na 400V (asi ss) na síti (kde by měly bejt aspoň X2 fáze nula a Y2 k PE) mě hlavně zaráží tohle:
Je tam sice bezpečnostní oddělovací trafo, ale to trafo může pomocí relátek bejt kdykoliv vyřazený nějakým obskurním řídícím obvodem, nejspíš oplývající nadměrnou inteligencí a tudíž i svými náladami a vrtochami . Navíc netuším, jestli ty relátka jsou navržený z bezpečnostního hlediska tak, aby jejich rozepnutý kontakty mohly spolehlivě oddělovat fázi a člověka (třeba i stojícího v bahně) . A pak samozřejmě určitá kombinace dalších relátek řízenýh obskurním obvodem připojí střídavou síť rovnou na obří elyty .
Mimochodem, ty trimry co na tý mojí fotce vidíte, ty sou z GM a sou to fakt pekelný sračky. NEKUPOVAT! Sem si pak nakoupil zásobu čínských z ebay: Počínaje tím, že sou mnohem stabilnější a působí i vzhledem lépe, u toho že sou výrazně levnější konče. http://www.ebay.com/itm/100pcs-a-lot-103-10K-Trimpot-Tr...
Ono takovej zdroj může bejt docela užitečnej. Ale když už tam má bejt oddělovák, tak by tam měl bejt napořád. A když už přepínat ss/st, tak takovym způsobem, aby špatná kombinace relátek nevedla k výbuchu. Nemluvě o tom, že relátko při rozepnutí táhle výboj, kterej zhasne až při průchodu napětí nulou. Relátka se proto nedaj použít na velký stejnosměrný napětí. Většinou sou do 250Vst, ale jen třeba 30vss. Relátka nemaj co dělat tam, kde už je síť usměrněná. Softstart se proto dává před můstek. Z hlediska bezpečnosti by zařízení mělo bejt udělaný tak, aby připečený kontakty relátka nevedly k úrazu.
Např. dveřní spínač v mikrovlnce má nejen 2 nezávislý rozpínací kontakty, který odpojej MOT, ale navíc i jeden spínací, kterej se sepne při otevření dveří ještě o pár milimetrů víc, a zkratuje primár motu, kdyby náhodou se ty první dva připekly.
Mimochodem, co se těhle "stolních zdrojů týká"... já bych na to dneska šel od lesa (a ne od pralesa s křižíkem a servomotorem): Síť- > DC meziobvod -> střídač. A klidně rovnou 3fázovej. Mít na to čas (využití, to by bylo!), jdu to stavět hned...
Jo už vidím kde jsem zas napsal píčovinu, budu muset jít chodit spát trochu dříve ať tu nepíšu kraviny
Nebo co ty víš? třeba sem za těch 20kč vydělil lepší
I když ne, to sem vymyslel píčovinu. Musel bych se nad tím zamyslet víc. Ale určitě by šla zplodit nějaká smysluplná definice "dosvitu" jakožto subjektivní veličiny.

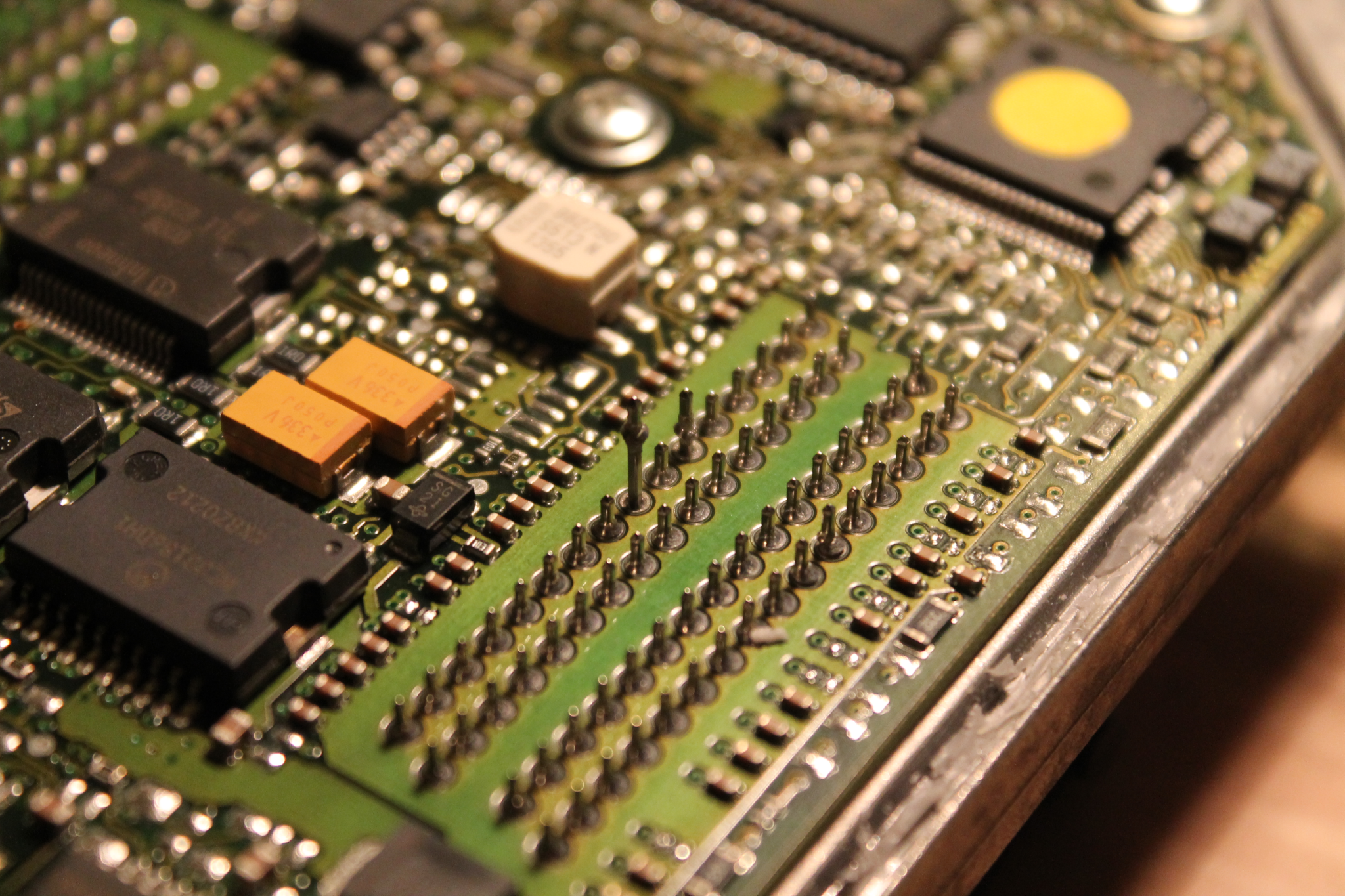

Jak to dopadne, když máte jednotku motoru zapájenou sračko-eko cínem, přišroubujete ji na motor a po deseti letech odpojíte a zapojíte konektor? Přeci takhle!
To máš eště dost dobrý. Mnohý ECU jsou zalitý v silikonový sračce a konektory nejsou snad ani pájený ale bondovaný, samozřejmě hliníkem. A ještě lépe na keramickej substrát, žádná FR4, nic takovýho. Takže když se drátek ulomí, tak to ani neopravíš.
Fiat Stilo, motor 1.6 16V fiat, rv. asi 2003...
Kamarád dělal rozvody a když to odpojil a zapojil, tak to dopadlo jako na obrázku. Dobrá zpráva ale je, že po propájení to zase funguje celkem dobře
Tak doufam, ze v roce 2000 mi do toho este ROHS nedali :)
Neco takoveho se mi stalo u konektoru na CF kartu ve ctecce. jeden pin se proste odtrhl z PCB a zamack dovnitr. Ale asi to bylo zrovna gnd, pac funguje i bez nej :)
Ne, to co je na obrázku nahoře znamená, že čínská pošta poslala číslo balíku, který se teprve připravuje na cestu. tj ten balík 24.12. prošel exportním depem v Číně.
Teď je na cestě sem.
Až dorazí sem, bude tam "převzetí zásilky vyměnovací poštou"
Nevím, co si všichně stěžujete. Mně balíky z Ali někdy přijdou i do 10 dní. Když to trvá jo dlouho, tak do měsíce. Nikdy jsem neměl problém a to objednávám furt. :D
Z čajny objednávám už cca rok. Z ýbeje to vždy došlo v rozmezí 10-17 dní. Jen jednou se mi povedlo, že jsem trefil nějaké jejich svátky, tak to šlo asi 27 dní. Pak sem v říjnu zkusil aliNEINexpress a došlo to den před vánocemi.... A včil z ebay už to taky tak je
Tak jako celní a pošta je taky kapitola sama o sobě. Kolikrát se mi někde ztratil balík na celním a objevil se třeba až za 40 dní, popřípadě mi pošta doručovala balík týden po ČR. UPS/TNT ti doručí balík z Číny dřív, než česká pošta po ČR...
Hlásím rekord, dne 14.1.2016 jsem si objednal 2W laserovou diodu a dnes 20.1.2016 balíček dorazil, tj. cestoval 5 dní (prodejce odeslal 15.) ! Sice to nebylo z číny, ale z Bulharska, ale to je jedno, stejně je to úspěch, když mezinárodní doprava předeběhne tu vnitrostátní :-)
Dreit: proč by ne, na Aliexpress máš možnost přepravy DHL, UPS a další a tam ti to doručí fakt hned. U dražšího zboží je tahle přeprava i přímo v ceně.
>antibalda
modra? a copak s ni budes laserovat? :) Hlavne poradny chlazeni, to mrnavy pouzdro a cip neprenese moc tepla, nekde sem kdysi cet, ze by povrchova teplota nemela pekrocit 30C, ja tam pridaval malej peltierek...
RayeR -->
To je až tak brutální ? Prodejce psal, že by teplota neměla překročit 70°C, ale jelikož budu ten monoblok vyrábět, tak bych toho peltiera zneužít mohl. Dík za radu
Jo, tech 70C asi platilo pro teplotu cipu, jenze to prtavy pouzdro moz tepla neprenese, takze je treba ho drzet nizko, aby pri tom tepelnym spadu nemel cip moc. Samozrejme to bude souviset i s zivostnosti, nekdo ty LD taky pri lepsim chlazeni prezhavoval a dostal z nich treba 2x tolik, ale tehda me stala si 1400, tak sem nechtel riskovat, ze ji odpalim...
Ja mam takovou vetsi hlinikovou cernou trubku, taky s nastavitelnou sroubovaci cockou. BTW ta modra LD nejde na veci dalku fokusovat do bodu, ale ma tvar elipsy. Tak na 0,5km to muze bejt pak treba metr...

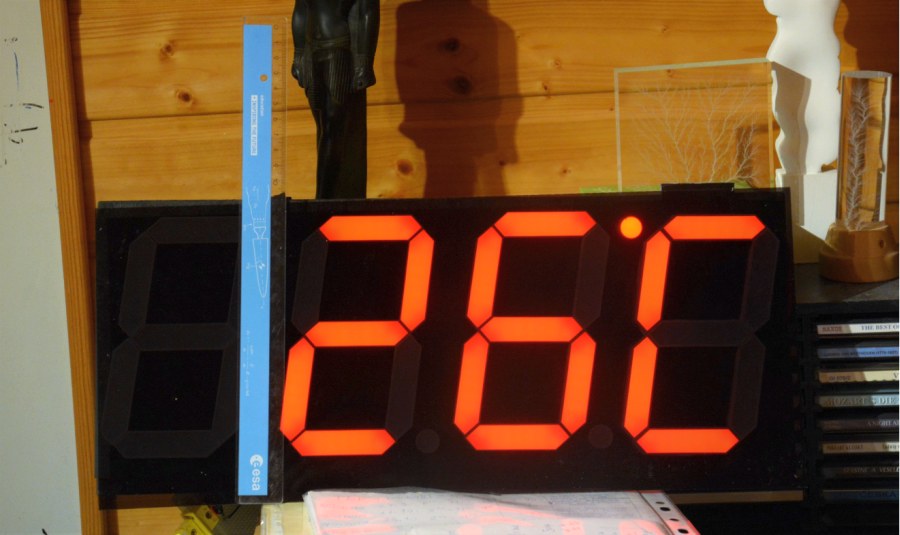

Výsledek dnešní práce a měření
Btw asi ty číňany pošlu do prdele a ty BMS si budu stavět sám. http://www.ebay.com/itm/12-6V-8A-BMS-PCB-Charger-Protec...
protože takhle to vyjde 220kč na "12V 1Ah" pack
no což ale furt lepší než vrtat s olověnou
Símtě, ty s tím naděláš... Tak si postav BMSku svojí, třeba takovou A nebudeš muset nadávat na číňany. jak tam vůbec bambusáři řeší balancování? Koukal sem do datáku toho švábu a moc moudrý jsem z toho nebyl.
Béda to pak hodí kámošovi do kovárny, až ta věc bude schopná dlouhodobějšího provozu při víc jak těch 2kW. Ale začalo mě to bavit, asi si pak udělám taky jeden
Vypadá to pěkně, ale mohl ses ještě pochlubit zapojením ať se máme taky v čem rýpat Nejvíc mě zajímá zesilovač pro termočlánek a taky jsem si všiml, že na segmentovce svítí tečka o hodně víc než číslice. Tak možná to spíš chtělo použít SPI leddrivery s konstantním proudem, jako např. SCT216x nebo MBI5026.
Kolikrát si odtud nakupoval celkem? Se divím, že si to vydržel tak dlouho... Ja se na to vysral po 1. nákupu Na zboží sem čekal 2 měsíce, prodejce odmital poslat prachy zpět, ikdyž jsem na ně měl právo a nakonec trandy došly použitý, i když byl status- nový. mrdky šikmooký ... takže asi tak
Docela dlouho. Tři roky dejme tomu? spíš dvaapůl. Mám tam celkem asi 14 stránek objednávek v tom jejich novým API, v tom starým sem měl asi 4...
Ono na něco to je (bylo) dobrý, třeba na sady RLC SMD, různá polovodičová drobotina, kterou se nikdo nebude obtěžovat pajcovat (malý 3V stábly, a pod...). Dražší (cokoliv nad asi $10-$15) věci se odtud nevyplatí.
Já Alipay vůbec nepoužívám, vždycky tam prostě namlátím číslo karty a dám že ne, neukládat nikam. Tím pádem na mě podobná zvrácenost nikdy nevyskočila.
Ale já ten Alipay taky v životě nepoužil. Nejsem kretén abych někam ukládal svou kartu.
Na tebe přijde nejspíš brzo řada taky. Support center mi sdělilo, že prý: "I would like you to know that beginning last month, AliExpress is requesting all its customers to activate and verify their Alipay accounts to ensure safety and confidence while using and buying in AliExpress site."
Takže "jen počkej zajíci".
Nejlepší je, že ten alipay nejde ani zrušit. Omylem jsem si uložil tu kartu (stačí na to jedno kliknutí). No odstranit jí trvalo asi hodinu, protože i když to uloží kartu tak ještě účet neexistuje, člověk ho musí vytvořit, tam to po něm chce všechno možný, pak odstranit kartu a jak smazat účet? Odpověď supportu "Sorry, to nejde". Ali mě začíná poslední dobou taky srát i když se sporama mam celkem dobrý zkušenosti, jen jednou nevrátili plnou částku ale jen asi 90% plnění (obsahem byly dvě věci, vadná byla ta hlavní a dohadovali jsme se s prodejcem jakou má hodnotu ta druhá).
Poslušně hlásím, že dorazila další zásilka, objednaná 20.11.2015. Čiže kolik dní je to do dneška? Skoro dva měsíce. Velmi chutné.
Krom toho se zdá, že výše zmíněná buzerace s občankou brání i fundingu již dříve objednaných věcí. Potvrdil jsem doručení té zásilky (je to již pár dní z5) a seklo se to na "Fund processing" a zřejmě se to odtud nehne. Uvidíme, co ostatní, ještě 7 věcí má dorazit.
Že tě furt baví, ze sebe dělat dementa. Už si někdy slyšel slovo "redundance"?
Sice tohle úplně nesouvisí s tou deskou nahoře, ale zkus si něco najít o IEC60730 (aka "class B compliance"), ona tě ta prdel přejde. (většinu požadavků z týhle normy považuju za paranoidní píčoviny a můžu ti říct, že ta deska na fotce nahoře byla dělaná pod ještě svinštějšíma bezpečnostníma normama).
A vlastně zrovna i v práci sem včera debugoval desku s dvojicí STM32F101RB a ne, rozhodně tam nejsou dvě kvůli výpočetnímu výkonu, ale kvůli tomu, že jde o medical aplikaci.
Jasně, že to úplně nesouvisí s deskou nahoře Pač evidentně tam 4 fungují jako kalkulačky a 2 vypadají zapojené jako nějaké rozšiřovače portů k těm kalkulačkám Nebo co to doprdele je?
Mimo to, řídicí systémy pro ty nejvíc bezpečnostně kritické věci bývají co já vím ztrojené a platný je stav, na kterém se shodnou min. 2.
No, podívej se znova blíže, STR912 jsou tam dvě. Zřejmě jen kvůli tomu ethernetu (na té desce je eth-phy od SMSC). Mám takový tušení, že tahle deska vznikala v době, kdy STčko začínalo s Cortexy řady M, tzn byly k dispozici jen produkty F1 řady, ale ještě něbyly k dispozici "connectivity line" F105 a F107 (kde je USB host a ethernet).
Záleží jak co a jak pro koho. Malý desky se vyplatí u číňanů, větší nechávám přes známýho a projektovky jdou do pragáče. Když nám řekneš konkrétní rozměry desky a případnou techn. náročnost, dá se určitě něco vhodnýho doporučit.
Tuhle desku buď pošlu číňanům do Iteadu nebo kamsi přes DirtyPCBs. Ještě jsem se nerozhodl. DirtyPCBs vyjdou levněji, ale Itead mi posledně dodal rychleji...
Pavle, tak pokud jsi "vyrostl" na Orcadu a vyhovuje ti, tak je jasný, že měnit nebudeš. Já jsem zase vyrostl na ýglu a taky bych neměnil, protože je to jednoduchý a umím s ním.
To nedokážu posoudit. Já začínal na Eaglu 4.16. Chvíli zkoušel SpritnLayout (nebo jak se ta nehorázná kravina menovala), chvíli sem zápasil s Formicou (grrrrr... strašná zrůdnost, člověk z toho ani pořádně gerbery nedostane) a to je asi všecko. Něco nepatrně umím s Altiem (občas se s ním utkám ), ale jinak nic. A s OrCadem bych si dneska nezačínal.
Po x desitkach letech v elektronice sem nakonec skončil na Formice 4 malem systemu a s tim si uz vystacim
doufam, ještě sem si stahnul DesignSpark a něco malo jen tak pro srandu v tom udelal ale sup zpatky na Formiku.
Já taky zjišťoval, co mi bude vyhovovat líp, jestli Formica, nebo Eagle. Každý má svoje pro, i proti. Jako menší zlo mi připadalo Eagle, (protože crack)
Ja teda použivam PADS, taky protože crack, ale tak jsem si nějak zvykl, co taky člověku jinyho zbyde, když se mu nechce kupovat plny verze, musi si zvyknout na to co je
A ty bys mi snad zaplatil ten čas se týden srát s jednovrstvým plošákem, aby se tam ty posraný dráty vešly? Dávno v prdeli sou ty časy, kdy sem měl náladu todle řešit.
Heh, paráda, přesně to bych tedka potřeboval, pač jsem chtěl jít na střechu s kamerou bez IR filtru koukat na soláry, ale nemám nic malýho na s-video, na osciloskopu by to šlo, to mě hnedka napadlo:)
Voitano: trvalý využití bude asi tak vystavit na poličce, že se to povedlo. Nevim, proč se vám nelíbí dělat věcem nějakou slušnou trvalou úpravu.
ms-boss: Původně sem chtěl, ale vám (a lamám) by se pak nechtělo ty dvouvrstvý tišťáky leptat. A kvůli těm pár propojkám se na tu druhou vrstvu můžu víš co.
Arambajk: Výborně, pošlu ti schéma a desku, aspoň to otestuješ. Z S-Videa to musí jít taky, akorát nepoužiješ Chroma složku. Luma by snad měla nýst stejnou synchrosměs, takže by jí ten můj vynález snad měl zdetekovat.
VroutekB - On ten dotaz vyzněl špatně, ale nebyl tak myšlen. Mě se hezky provedené výrobky líbí ( a pokochám se pohledem i na konstrukci a-la Jim Williams ) Je to Tvůj čas, který nad tím strávíš, jen mě zajímalo,proč to nestačí jen na nepájivém poli odzkoušet a zase zlikvidovat, když to nemá další využití. Ale pokud sis to vyvinul sám, tak to provedení i chápu. Provedeno fotocestou, nebo nažehlování?
Když zvládne oboustrannej plošňák udělat i debil jako jsem já, kterej dělal s fotocestou poprvý v životě, použil Pozitiv 20, kterej byl rok v teple pod postelí, osvicoval čínskejma UV ledkama a leptal v krabičce od svačiny, tak to musí zvládnout snad i slovenský bača
No tak to nevim kamaráde. Projdi si místní osazenstvo a zjistíš, že půlka nezvládne vyleptat ani jednostranej, ba co, ani si ho nechat zhotovit třeba u Kohoutů. (no offense intended)
Voitano: Foto. Já v životě žehlil jen několikrát. A to víckrát oblečení, než plošáky.
>Arambajk
To nemas prenosnou televizku SOMY a k tomu TV modulator z videa? :)
>VroutekB
mozna by te analogarine prospela zemnici plocha z druhe strany, ani by se nemusela leptat, jen par dratkovych prokovu. Ale jesi s tim takle nejsou problemy, tak fajn. Nekdo by so to mohl zabudovat primo do osciloskopu, ale me by se to neveslo, to by muselo bejt SMD provedeni :)
Áááá, programátor konečně dorazil
Okometricky vypadá programátor docela pěkně udělaný a dokonce i funguje. Zatím zkoušeno na 24C16, poněvadž nic jiného doma nemám
Ten samej jsem si taky koupil nedávno, akorát verzi bez ICSP a pomocí nějakýho programu z EEVblogu jsem to flashnul na verzi s ICSP a připájel konektor. Zatim funguje dobře a občas se hodí ta funkce na testování logických integráčů.
To je nějaká obdoba PRESTa od AXISu ? Mohl by jsi přihodit pár dalších informací ?
Už dlouho sháním nějaký univerzální programátor, bohužel necic vyhazovat 2k za PRESTO ..
No do kundy, programátor, kterej umí jenom ISP a stojí sám o sobě 100€?
Tenhle TL866A má jak paralelní programování přes ZIF, tak ISP a stojí 62$ na eud.dx.com (pozor na to, že ten obchod není úplně propojený s běžným dx.com). Trvalo asi měsíc, než to přišlo z Holandska (odečtěte týden, po který mi ČS pozastavila platbu z karty). A ještě čekám na SO8 a SO28 redukci...
Umí to všemožný 8051, AVR, PICy, GALy (+ATF16V8B), testování SRAM, testování logiky řad 7400, 4000 a 14000, programování EPROM, EEPROM a FLASH včetně sériových.
Nějací nadšenci k tomu dělají alternativní opensource soft. Tuším, že to už dokonce bylo i v použitelném stavu. Teď tu stahuju soft 6.50 včetně firmwaru 3.2.72, který vyšel dnes ráno... docela překvapivé na číňany, že tomu dělají support.
V krabičce s progem mi přišel soft 6.10 na CD, z netu jsem stáhnul 6.17 a teď 6.50.
Jak by řekl Vroutek: Já ale do psí kundy nechtěl TL866CS, ale TL866A.
Ono je sice pěkný, že to jde přeprogramovat, ale vzhledem k tomu, že to je jediný programátor na PICy, co mám, tak bych z toho verzi A nikdy neudělal.
Tak ono i za tech 60 babek to umi docela kupu veci, sympaticky sou ty GALy, na ty doma nic nemam, leda v praci velkej Elnec, ale seru na ne.
>RBMK
Na SPI pameti ti prece staci LPT port - viz muj SPIPGM, na co este utracet za programator (a stejne se dycky najde nakej debil co se divi, k cemu ze potrebuju LPT nebo COM, kdyz frci prece to USB)
Mám tady zase nějakou konstrukci na konzultaci. Jedná se teď o regulovatelný zdroj, s displejem, kde bude napětí, proud, výkon a teplota na chladiči, podle které bude ovládaný ventilátor PWM. Zdroj je upravená konstrukce z Pandatronu zdroje 0-30V s umělým záporným napětí pro regulaci od nuly.
Jde mi spíš o to, jestli jít touto cestou nebo ovládat zdroj přímo mikroprocesorem a nebo to rovnou zabalit díky
Ten zpětnou vazbou nekompenzovaný bočník v sérii s výstupem je fakt super. Zesilovač napětí bočníku s nechráněným vstupem (pravděpodobně) je ještě víc super.
Zdroj s napětím regulovaným sériově řazenými potenciometry - předpokládám víc odporu -> větší napětí. Copak asi udělá výstup zdroje při poruše potenciometru?
Nechápu, jak jsou lidi neschopný se poučit a pořád dělají dokola tytéž blbosti.
A 100VA trafo na 3A zdroj 30V? Rofl čoveče, rofl. Stejně tak ten mohutný ztrátový výkon při zkratovaném výstupu, ideálně na jednom KDčku. Proč myslíš, že i ty nejšmejdštější čínský 3A zdroje mají přepínání odboček, typicky dokonce 4?
A taky by mě zajímalo, jak s 24V trafem budeš stabilizovat 30V při 3 ampérech a 216 resp. 207V v síti (to je normou povolená odchylka, viz ČSN 330121:2001)
Mimochodem, jestli si sem přišel na konzultaci, tak by neškodilo se pochlubit, co za "zdroj z pandatronu" to je, jelikož pandatron není autorem ničeho, je to pouze banda tupých schematových zlodějů obkreslovačů a továrna na píčoviny (rozuměj schémata k ničemu). proto bych ten zdroj rád viděl.
Díky, aspoň vím, že to nemám dál rozvíjet. Link je pod příspěvkem, použil jsem do toho LM350, 5A diody do můstku a přepočítal hodnoty do proudového omezení. DPS jsem nakreslil svojí. http://pandatron.cz/?289&jednoduchy_napajeci_zdroj
Ale já neřek, že se na to máš vysrat, ale že by ses měl nad tím více zamyslet a opravit chyby. Nelepit do sebe věci, který k sobě nepasujou.
Jinak ta věc z pandatronu je typická sračka. Třeba mi vysvětli, jak funguje to proudový omezení pod 1,25V na výstupu. Hmm? Stabilitu proudovýho omezení přes ty dva nekompenzovaný tranzistory, stabilitu celkově do kapacitní zátěže, teplotní stabilitu proudovýho omezení (kdyby aspoň dali místo R3 druhou diodu, omfg!) Jo a hodnota R1 je taky libová, vodevři si prsím laskavo datasheet a pokus se zjistit, jaká max. hodnota odporu by tam asi měla být.
Voitano, je od tebe milý, že sis na můj zdroj vzpomněl. Dneska bych ho ale nikomu nedoporučoval stavět, není na něm nic zajímavýho a chyb má spoustu. Dneska bych to řešil úplně jinak.
Jo pardon, to záporný "předpětí" jsem trochu opomněl. Pak tedy proudový omezení fungovat bude. Ale bude kompromitována stabilita výstupního napětí, především zvlnění, jelikžo se do výstupu bude kopírovat celé zvlnění napětí na LEDce. Rozhodně to nebude ani přibližně tak dobré, jako kdyby ten stábl byl zapojený normálně. LM317 ani LM350 prostě nejsou vhodné pro konstrukci takovýchto zdrojů. To už radši LM723, ale tam to s proudovým omezením není taky žádná sláva, tyhle obvcody jsou dělaný pro fixní výstupní parametry. Regulovatelný zdroje máš lepší vybastlit z operáků. Ano, bude to složitější, ale pokud se to správně vypiplá, bude to správně i fungovat. Však si najdi schémata klidně těch čínských zdrojů. Je v tom typicky LM324 a maká to spolehlivě. Mnohem spolehlivěji, než bastly z pandatronu.
Zatím jsem jen nějak pátral a nenašel nic kloudnýho. Líbil se mi ten způsob kdy má trafo odbočku a relé jej přepíná aby nebyla taková ztráta na regulačním prvku.
Ještě se tě zeptám jak bys jinak vyřešil měření produ, když si zmiňoval "nechráněný vstup zesilovače na bočníku". Ten bych spíše potřeboval vypilovat, jelikož se dá použít u každého zdroje. Díky.
Použít OZ s integrovanou ochranou vstupů (většinou je to v podobě zenerek) a do série se vstupem dát patřičný odpor, aby se při zkratu na výstupu (největší možná napětí na bočníku) nezničil operák - zenerky v OZ mají nějaký udávaný maximální proud třeba 10mA.
Já bych akorát tu zenerku dal externí, přecijen, má trochu lépe definované parametry, než "cosi uvnitř toho OZ".
A pozor, pamatovat i na svod samotné zenerky, charakteristika reálné ZD není zdaleka ideální!
Mimochodem, kdyby sis našel nějaké normálnější schéma zdroje, tam bys měl už bočník v záporné větvi, kompenzovaný zpětnou vazbou a snadno snímatelný operákem pro účely měření proudu. Netřeba na výstup přidávat další bočník do série. To je kravina. Jen by sis zvýšil vnitřní odpor zdroje, zbytečně.
Vroutku, já bych osobně raději využíval interních zenerek, neboť mají (podle mě) lepší parametry než externí. Tady sice kapacita ani svod nehraje až takovou roli, ale přece jen.
To že si neumíš naměřit bedničku a všechno do ní precizně vejít neznamená, že to neumím já s Adamem V deklu jsou ještě sestavy píseckých pyčovin, pod jednou vychází mezera asi 7mm k té svorkovnici.
Jinak rozměry krabičky (šířka) byly dané původním provedením upravovaného zařízení. Za vyšší bych se úplně nezlobil, leč nejsou.
Jinak rabóta pro dnešek hotova. Jen tak pro pobavení. Původně to nalevo, nyní to napravo Ještě dotahat ovládačku přes místnosti. Kabel je již uložen, jen nasvorkovat a natlačítkovat.
ako sa volaju (oznacenie / vyrobca) tie tlacidla a prepinace z prvej fotky? (priesvitna kocka s mechanizmom prepinaca a na tom nasadene tlacidlo, prepinac, zamok)
Tyhle ovládací hlavice osadí na nové zařízení jen opravdový fajnšmekr.
K tomu srovnání, zajímalo by mě jak bude nová krabička vypadat po 30letech provozu.
Copak se ti na těch ovládacích hlavicích nelíbí? Jsou nové, neokurvené, zdarma dostupné v množstvím dostatečném. Hodláš mi snad sponzorovat mačkátka od ABB či Eatonu?
Nemám proti nim nic. Mám jich v práci plnou krabici, fungl nových ještě v krabičkách. Hodně vršků, spodků pomálu. Ale používám je jen výměny na zastaralých mašinách kde byly osazeny. I když existují redukce na 22,5mm hlavice, tak na starém stroji je to prostě originál. Ale nenapadlo by mě to osadit na novou instalaci. Na to mám celou řadu od Moellera.
Už jen pro větší dnes nestandartní montážní otvor.
Mě je nestandardní díra někde, stromečkem si tam vyvrtám co se mi bude páčit. To spíš ta tlustá průchodka dole mě nasrala. Lichej průměr kterej nemám zrovna na žádným stromku.
U velké průchodky se vůle v díře ztratí. Stromečků mám několik, Většinu již několikrát broušených. Do plastu to jde pěkně, ale zkus si 2mm nerez. Když jich potřebuješ 10 do lajny. To jsi rád že stačí 22,5mm.
Nechce nekdo polofunkcni GMI-90? Spis teda na vystavku. Banka a vakuum neposkozene, katoda zhavi jen z poloviny (lampa ma 2 samostatne sekce - 3 piny), jen ma diru v anode
Ale co sem to zkoumal, tak mrizky roztaveny nejsou. Mezi G2 a A je takovy svisly kovovy pasek, mezi kterym prave zahorel naky vyboj a mrizky tak uchranil.
Vymenim za jinou vakuovou technickou zajimavost, starou zarovku s kroucenym vlaknem nebo naky zajimavy procesor a pod.
Ne, takovej magor nejsem, me se jen ten plech zavil do cervena :) Ja uz jednu takovou flasku mam, takze ta mi na vystavku staci, je docela velka, takze ji nemam kam dat.
Nic lepit ani odsavat neni potreba, ten chybejici necelej 1cm2 nebude mit na funkci moc vliv, max. snizeni Ua kvuli otrepum. Podle me by sla provozovat, ale nemam pro ni stejne vyuziti.
