Kolem spodku lampy se zátavy musí mít vzduch možnost proudit a to docela volně, asi budeš muset navrtat díry kolem těch kruhových kontaktů, nebo možná odstranit některý ty "pružiny"... Bez toho to ani nezkoušej, jinak se to s přehledem zahřeje nad teplotu tavení cínu, přičemž maximální teplota zátavů je 150 °C...
Jop, tak takhle to udělaný mám, vpodstatě jsem okopíroval originál patici. Když se koukneš důkladně na tu druhou fotku, uvidíš vprostředku křížek, kterej drží vývody na katodu a žhavení a zároveň je tam proto, aby se tam ten vzduch dostal. Ale ještě nadělat díry po obvodu můžu.
Se silonem bych se bál jít nad 180°C... tedy možná se ještě nerozpustí - tady není moc mechanicky namáhanej, ale neřekl bych, že dlouhodobě je to něco ideálního.
Já nevím, ale zatím jsem to nezkoušel. Ale mezi G1 a G2 není zas taková teplota, když jsem ji getroval a neměl jsem patici, šáhnul jsem na to asi po hodině a ani ne 50°
Tak sem se nakonec s tim Asekolem docela skamaradil. Staci si poridit vhodny extrakcni nastroj a s trochou trpelivosti se to da. Vsude, kde pristavili ty moderni verze kontu s dvojtym bubnem, tak uz bezdomovci nakejma pacidlama vykurvili buben tak, ze se otaci ztuha oba souhlasne a zustane to drzet v otevreny poloze. Navic u kazdyho kontu lezi naka bedna jako podlozka pod nohy. Tak sem si vcera zas vylosoval trochu srotu :)
Hele, to normálně se v tom začneš hrabat za bílého dne? Já jednou v Asekolu s kámošem našel nějakej ntb, ale vydolovat se nám ho nepodařilo. Nikdy nezapomenu na pohledy kolemjdoucích :D
Ne, proc, zevnitr mi to prece neutece. A ve dne sem stejne mimo. Ja to nejak pravidelne neobchazim, ale kdyz me jednou za cas prepadne hrabava a zvedavost, tak se du v noci projit a to uz neni nikde ani noha...
Dnes jsem byl v mém oblíbeném bazaru. Náhle se ke mně přitočil bazarník p. Matoušek se slovy: "Když tak na Vás koukám, pojďte se mnou, měl bych tu něco, co by se Vám mohlo líbit."
A že za 4 stovky. Já nevím, asi mu začnu dávat dýško...
Celkem 64 krabiček + 2 krabičky TR191... nekteré naprosto plné (tisíce kusů), ve většině alespoň ten tisíc je. Boží. Normálně Vánoce
Nenene, pozor. To jsme si špatně rozuměli. Těch 64 krabiček jsou západní slušný odpory od Rohma. Těch TR191 jsou jen ty 2 krabičky vespod
A jo, je pravda, že těm potvorám upadávaly snadno nohy. S TR191 jsem začínal jako malej kluk a často se mi to stávalo
a jo, prepáč, to bylo nedorozumění
A nohy z tady těch odporů padají, to mi nevymluvíte . Stačí víc prohřát nebo trochu zabejčit. Kuchání z desek má většinou tak 50% úspěšnost. Může to bejt rukama, je to možný....
Jo, padaj. Při normálním pájení ne, ale při bastlení do vrabčího hnízda, opakovaném pájení nebo jiné kombinaci horka a násilí jdou ven...
Ale je to jedno. Teď už mám dost moderních odporů, abych nemusel na ty zelený svině už ani šáhnout
Vy ste teda třída... Já ty odpory zelený mám rád. Jsou jich vsude baliky zdarma a ked nekam treba THTcko, preco nie.
Pokud vam z nich padaji nechtene nohy, asi byste meli delat neco s vasim stylem pajeni...
Já ty zelený používám snad všude a ještě se mi nestalo, aby nějakýmu upadla noha... A pájím je trafem
Navíc mám použitý tyto odpory 1M, jako vyrovnávací odpory na MMC k mýmu Big TC, který je napájený dvěma MOTy a ty odpory se ani trošku nezahřejou Délka toho sekundáru je asi 40cm a vytáhl jsem z toho asi 75cm výboje
No spominam si, ze kdyz ty odpory byly nekde zastrkany ve dvouvrstvy desce, navic s privodama tak par mm od tela, tak se to proste muselo kapanek dyl prohrat, pak to clovek podebral a uz to bylo. Zatimco u odporu s narazenejma cepickama na koncich tenle problem nebyl...
Otazka zni proc je kuchat? Ja jich ma v praci par set a davam to vsude i kdyz bych mohl pouzit SMD. Mam jich dost, jsou maly (0204?) a maji celkem malou teplotni zavislost. Kdyz to clovek nepaji jako prase, tak se ty vyvody neodpaji.
Tak ono to ne kazdymu spadlo z nebe. Kdyz sem zacinal s elektornikou, tak sem si veskery soucastky musel nakuchat z vyhazenejch desek, ted bych se s tim samozrejme nesral (a raci tam loupal ty SMDcka :)
Člověk takhle opravuje transiwatt TW140, nakoupí do toho "originální" tranzistory od ST z ame.cz a hle, ono i ampérová pojistka je na ně moc...
Zkusím jim to tam zítra omlátit o hlavu, jestli mi to vyreklamují
Pro porovnání je vpravo originální odešlé KDčko, to nešlo žvejknout ve svěráku, musel jsem ho vzít diamantovym kotoučkem v Dremelce...
2N3055 je nejvíc pajcovanej trand. Ale tady bych se nedivil, kdyby to byl opravdu originál od ST, oni maj ty čipy fakt hodně malý (proud sepnou třeba stejnej, ale SOA i Ptot je menší, možná bys to našel i v datáku)... Ale ten 2955 už je dost podezřelej.
Bohužel, není to můj zesilovač. Opravovali jsme ho ze srandy na táboře, oni ho tam mají jako příležitostné chrchlátko k bednám na verandě... Kupodivu díky jednomu hovňáku se svodem vyhořel komplet jeden kanál, od předzesilovače až po konec. Nakonec jsme tam dali 2N3055 od ISC - sice taky nějaká čínská kopie, ale přežilo to půlhodinové trápení na plnej korek, tak jsme to shledali funkčním
Jinak podle SOA v ST origo datasheetu ten tranzistor má vydržet cca 3A při 40V trvale...
Samozřejmě to nelze brat tak, že to ten tranzistor vydrží, totiž tolik vydrží s nekonečně velkým a nekonečně tepelně vodivým chladičem. Prakticky ber třetinu, takže tak ta 1A na 40V by mohla sedět.
Jo "ST" ma maly cipy
ale to MJcko je uz teda extrem, to bych tak videl skoro v nakem TO92 :)

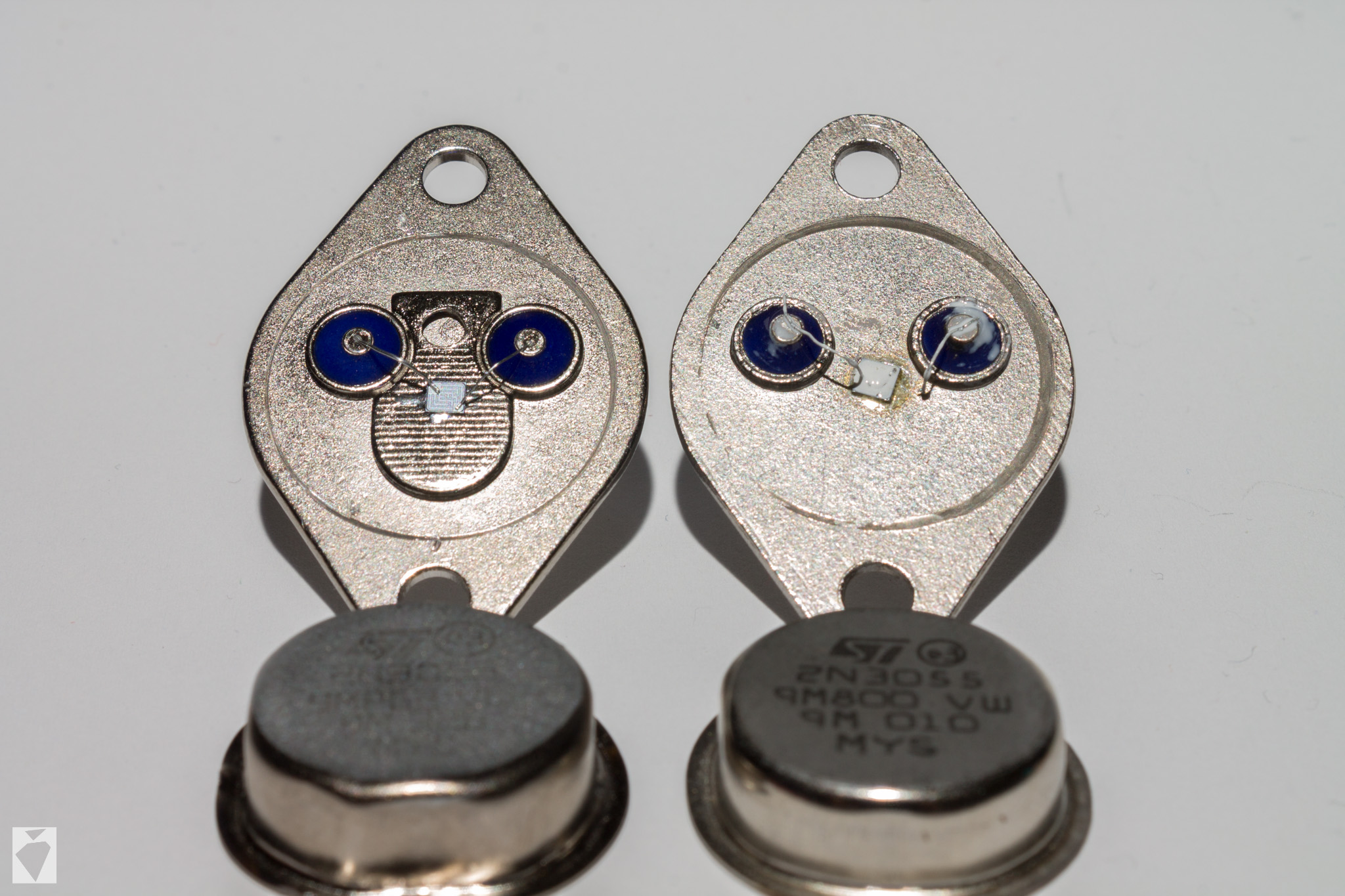

U te polske fotky - nevsim sem si, ze by ST pouzivalo tak masivni pasove privody, to sem videl jen u velmi staryho trandu od RCA, ale mozna to driv dali taky, kdyz to byl jeste SGS Thompson...
Hle, tak jsem udělal pokus číslo dvě - z AME jsem měl koupenej ještě jeden 2N3055, kterej měl daleko lepší popisky (ostrý, nerozmazaný) a měl o 0.1 mm tlustší základnu. A hle - to byl asi originál, protože má heatspreder pod chipem a tlustší bondovací dráty. Jenom chip má furt stejně velkej - 6.5 mm2
Hele u toho 2N3055 to asi tak bude, tehda sem to tu taky resil i s nekym vod ST a klonilo se to k tomu, ze ten kremik je origo. Mozna ma vyssi pracovni teplotu, kera to castecne kompenzuje.
Ale ten MJ2955 mi pride fak extremni, na to ze ma mit 115W Ptot, to tak asi v tekutym dusiku a ne pri Tc=25C:)
V dataku pisou Rthjc<1,5C/W, Tjmax 200C, takze ono to podle teoretickyho vypoctu fakt sedi. To Teslacky KD mohlo mit tak 125-150C max.
Zrovna jsem se o tom dneska bavil v práci. Prý pokud ty trandy nejsou aktuálně vyráběné, jedná se u všech s vysokou pravděpodobností o plagiáty. Na webu ST se ani jeden ani druhý dohledat zdá se nedá, ještě se podívám zítra v práci přímo do databáze. Pokud se vyrábí, nasámpluju něco na rozbor.
A jak ten skript funguje? Resp. jaka udalost spousti spoust? Mas tam naky interni svetelny senzor? Nebo to snima obraz neustale a uklada jen snimky s vyraznou zmenou jasu? (to pak asi dost saje baterii)
tam žádnej světelnej senzor není, to bere změny přímo z CCD čipu. A že by to snímalo neustále se mi moc nezdá, spotřeba není větší, než při normálním focení...
No myslel sem ten zivej nahled, ja sem zvyklej na zrcadlu pouzivat spis optickej hledacek a tam je spotreba nizsi, ale je jasny ze tady to prave musi CCD cist neustale, aby to poznalo tu zmenu...
odpověď páně admina. Nu což, víc se asi nedozvíme.
There is not space here to describe everything about CHDK so you will have to study that elsewhere. However, MDFB2013 is a script that uses CHDK's ability to monitor a camera's LCD buffer (the digital display on the back of every camera). When CHDK detects a sudden change in the illlumination ( brightness level ) of the LCD it causes a picture to be taken.
jak by sis to představoval? PowerShot SX20 nemá vstup pro lightning trigger, úvaha, že skript bere impulzy ze světelných změn na displeji nebo na CCD čipu, se jeví jako nejschůdnější...
CCD čip bych pochopil, změnu "osvetlění LCD" (illumination je osvětlení) ne. Vysvětleno je to tak, jako by tam byl nějaký fotosnímač, měřící osvětlení LCD
To byl asi preklep. Podle me to proste vycita pravidelne obsah CCD a posila na LCD - standardni funkce zivyho nahledu, ale ten buffer pojme vic snimku (pro rychly sekvencni snimani) a CHDK se tam proste hookne a umi si zanalyzovat aspon hrube obsah tech snimku v bufferu - na to staci pocitat prumer jasu treba z kazdyho 10-tyho radku. No a kdyz zisti velkou odchylku oproti predchozimu snimku, tak to proste vyplije na kartu. Ja sem jen narazel na to, ze to neustaly vycitani pri liveview bere vic stavy a navic se i zahriva CCD coz zvysuje sum. Kdyz mam externi trigger, tak se CCD vycte a ulozi jen kdyz je blesk, ale zase to nemusi stihnout. Takze kazda metoda ma svy pro a proti...
BTW na jednom foru nekdo ukazoval, ze je na to i naka appka na ifony http://www.i-lightningcam.com/
RayeR> víc šťávy to nebere, a kupodivu se taky povede jen každá cca pátá fotka, na zbytku je tma, a to kolikrát i když mi přímo před objektivem bliknul blesk jako hovado. To ta teorie neustálýho čtení CCD trochu hapruje. Navíc se tam dá nastavit rychlost spouště a doba snímání...
Kterého zasraného kreténa z leHovna napadlo, že by mohli používat jeden a ten samý design dokovačky po 4 nebo 5 generací a přitom ho nijak neaktualizovat?! Vždyť ten jeden patetický větrací tunel v podstatě neseděl na žádnou nasávací díru té W500, resp. když se noťas strčí do dokovačky, všechny nasávací díry se ucpou Takže za takových podmínek není problém se dostat na 95°C na procesoru a někde kolem bodu varu na grafice! Když jsem ten noťas vyhodil ven, mohl jsem si na jeho spodní straně normálně ugrilovat prase.. Naštěstí všechno, co ti čůráci od hoven zprasili, se dalo pořešit vrtačkou, zlamovákem a pilníkem a zde je výsledek:
Zdá se, že teď konečně se nasává "studený" vzduch z jedné strany a vyfukuje se horký z opačné, jak tomu, kurvadrát, mělo být už od začátku bez jakéhokoliv mého zásahu!
Novej dok už je u novejch řad snad všude T440p, W54x etc... Nicméně zase stojí docela za hovno ten dokovací konektor, který je takový vaklavý a obecně nedůvěryhodný.
>V
Jsi si jistý, že to není záměr? Pač tyhle konektory by měly být správně odpružené aby na nich nevzikalo pnutí. Vím že jsou takto dělané třeba SATA konektory v thinkpadech nebo třeba aji dok pro x60t. Nicméně dok na obrázku ho odpružený nemá, což zas ve mě nevzbuzuje moc důvěry
Viz ten SATA konektor:
Celá vrchní půlka je pohyblivá a drží jen na pinech, sloupky slouží jako dorazy.
Jo tak grafika ve stolňáku se aspoň dá v pohodě vyměnit za novou a lepší. U noťasu to bohužel není tak snadné, je třeba vyšrubovat 50 000 šroubků -> sundat horkovzduchem grafiku -> zbavit se toho zasraného BGA lepidla -> opravit na pár místech dodřenou nepájivou masku -> obsatarat planžetu a SnPb kuličky -> reballovat -> zapájet to tam zpátky -> pomodlit se -> vyzkoušet a pokud to náhodou bude fungovat, zašrubovat zpátky těch 50 000 šroubků
Hmm, zdá se, že to grafikou nebude. Nejde totiž ani žádná jiná. A druhej PCIex slot je taky mrtvej. WTF?!
Tak sem nacpal do PCI starou dobrou S3 Virge, a komp v pohodě najede. (Akorát v 800x600x4bpp se dělat nedá). To co proboha do píči je za chybu? Že odejdou z ničeho nic všecky PCIex sloty?
To je starý velmi starý kompůtr. Asus P5KR. Tam ty PCIex zřejmě vedou do NBridge. NB je chlazený heatpajpou, na kterou na druhé straně fouká boční vítr od CPU. Nikdy to nebylo nijak výrazně přehřívané, ani v těhle letních vedrech. Nejteplejší komponen byla dycky grafika, někde mezi 50 a 60C při "nicnedělání". Takže nevím, či to může být ekocínem pod čipsetem.
Ten Asus ma NB intel P35, takze PCI-E je tazeny z nej. Hele zkus tam strcit k ty S3 i tu PCIE grafiku, v setupu nech primary adapter na PCI a podivej se nakou utilitou (lspci), jestli opravdu ta PCIE karta neni videt. A VGA v jinem PC bezi? A ostatni PCIE sloty (x1) taky nechodi? No mozna to proste jeblo to bga chladic nechladic. Este muzes zkusit na NB zatlacit primerene rukou a zapnout jesi se to nechyti. Jinak holt porid neco na sandy/ivy bridge :)
A co ze to mas za divnou S3 kartu? Vzdyt S3 Virge se vyrabely min. se 2 ci 4MB VRAM, coz by melo umoznit praci aspon v snesitelnych 1024x768/16bpp resp. 1600x1200/16bpp ale 4bpp je teda hnus velebnosti :)
kterého kokota v lenovu napadlo změnit typ dokovačky?
Koupím si novej thinkpad a musím si koupit i novou, drahou dokovačku...
otvory je to nejmenší, co by mi vadilo. ale dokovaček je mraky. ale pro většinu prodejců je dokovačka se kterou danej počítač funguje kompatibilní, ikdyž zakrývá větrací otvory.
Another random stuff: Jakým postupem pájíte tyto rezistory? (0402x8) Teď sem jich musel zapájet skoro 100ku kusů... A nenapadlo mě nic lepšího, než plošák co nejbohatěji pocínovat a s pomocí tavidla (RMA223) je tam horkovzduchem usazovat. Úspěšnost spolehlivého zapájení slušná (jen 2 jsem musel přepajovat znovu). Ale stejně je to takle dost zdlouhavý.
No to jsou fakt kouzelníci. Ještě jsem neviděl žádné PLDčko v takovém pouzdru, tak nějaký kreslič asi neměl tušení, že má vybrat črvercové TQFP100 a ne obdélníkové TQFP100, do kterých se dneska cpe jen pár typů pamětí. A proč musel nějaký druhý ubožák nadrátovat i všechny ty nezapojené piny?! Už by fakt mohl někdo celou tu zbytečnou píčovinu konečně vyvézt do kovošrotu a zasypat, pač nevidím jediný důvod tuhle zoufalost živit.
Jinak ty odporové sítě jsou humus a nedoporučuju tenhle typ používat, daleko lepší jsou ty s konkávníma vývodama (třeba panasonic EXBNx/EXBVx), ale nevím jestli je někdo dělá 8násobné. Asi nejlepší je to osazovat do pasty..
Ty 402kový odpory se dělají zřejmě jen jednoho provedení. Farnell má sotva nějaký a mouser má kompletní sadu od prdohmu do megaohmu. Ale jen tohle provedení. Je to Panasonic EXB2HV. Jiný 8násobný 402ky jsem ani v prodeji neobjevil.
Mno, jestli 100ks, tak asi jedine vzduch. Nebo moje remoska. :-) Ale v nouzi pro par kusu proste zapatlat plesnivou kalafunou a prejet pocinovanym hrotem. Na to mi obvykle do nejakych 0.635mm svabu stacila i trafopajecka, kdyz nebylo lze jinak.
Btw proc jsou na jedne strane takovy doury? Nejakej konektor? A kde jsi vzal tak velkou dvoukorunu? ;-)
0402 jsem pajel jen jednodpory, kdyz jsem zkousel delat nejak VF etalon impedance a slo to trafopajeckou. Akorat ty VF parametery byly k nerozeznani od uMELF. Patrne kvuli vlastnostem DPS a pricne kapacite...
Tohle uz sem tu ukazoval. Tak to holt dopada, kdyz si clovek ve spechu nezkontroluje pouzdra. Ale pak muze nadavat jen sam sobe. Kdyz delaj schema a layout 2 ruzny lidi, tak se pak muzou vymlouvat jeden na druhyho :)
Ale vážně, jak si mohl někdo myslet, že je dobrý nápad tam nacpat modrou ledku?! Naštěstí teda nesvítila nějak moc, ale stejně tam takové zlo správně nemělo co dělat
Něco z tohohle jsem dostal (dnes už) včera a některé jsem měl už déle, ale každopádně jsou to různá trafa a jedna elekronka ktere emaji popisy nebo jsem pod jejich názvy nic nenašel, nevíte někdo čirou náhodou co to je nebo spíš na co to sloužilo ? (vím že nejspíš nemáte věšteckou kouli ale jde mi o to zda to někdo nepoznáváte podle toho co vidíte, díky !
1)
2)
3)
4)
5)
a ta Elka:
jen ještě dodám že ŽÁDNÉ nejni síťové, to jsem měřil, jde mi o to k čemu slouží (př: snímkový rozklad, výstupák pro EM84 [ano vým že to je magické oko ale jiná mě zrovna nenapadá :D], oddělovací pro obrazový přenos...) díky moc !
lol za tu fotku 4. trafa bych se měl stydět, jakmile budu zase večer doma tak ji vyměním :D
za tu elektronku děkuji, dle vzhledu to asi ona bude skoro určitě, když bych ji odpálil třebas žhavení tím že to ona nejni tak bohužel, každopádně díky Mr.X.
Dr.Doctor možná takový blbí, hodně blbí dotaz, ale jak se to mřesně měří napěťovou metodou ? nic mi to neříká :D, pokud myslím impedanci (Z) tak tam vím že se to měří napětí ku průchodu proudu (Z=U/I) ve střídavém obvodu, ale na jaké frekvenci to mam dat ?
Trafo číslo 5 by měl být výstupák na PCL86 (pentoru z ní) s přímou odbočkou na G2 (jinak by se dala přímo na anodové napětí), trafo č.4 mam taky doma, a mam takovy pocit ze je to 1:1 ale nevím z čeho ani jaké má parametry (indukčnosti, napětí, frekvenci...) a trafo č.2 vypadá jako trafo ze školních rozhlasů - možná elka EL83 ? víc neporadím pač nevím :)
>Martin12
Jednoduse, na jedno vinuti pripojis naky rozumne nizky AC napeti a zmeris co leze z tech dalsich vinuti. Pokud ses trefil na sekundar, tak treba z 6v muzes dostat na primaru i kolem 220V, pak je lepsi to otocit a dat na primar treba 24V, zmerit sekundar a z podilu napeti mas napetovej prevod Upri/Usek. No a pro impedance plati ze se transformujou s kvadratem toho napetovyho prevodu. Takze kdyz ti to udela z 24V treba 0,6V, tak napetovej prevod je 40 a impedancni 40^2=1600 coz tak bejva hodnota pro vystupni trafa - bezna elka s Ra 5-10k potrebuje transformovat impedanci na 4R. Uz hur se pozna, jesi ten sekundar byl navrzenej pro 4 nebo 8 ci dokonce 15R.
Ale tipuju, ze pokud neco z toho je vystupak, tak to bude neco z CBTV ci radia pro maly lampy typu EL84 nebo PCL/ECL8x v vystupem na 4R...
takže jednička má 1:1, dvojka má 49:4 => 12,25, trojka nevím - změřím za okamžik, čtverka zase 1:1, a 5ka má nejslibnější 147,5:4 => 36,88 -> to mi přijde hodně podobné jako má 9WN676 26.4 což je výstupák pro PCL86, velikostně jsou trafa taky hodně podobné akorád tohle má vícero vývodů - nejspíš má ještě vývod na 2. mřížku pentody a možná 2 impedance na reproduktor - ja měřil jen ty nejjasnější vinutí, ty kde bylo napětí pod napájecí napětí jsem nechával stranou
Jo, to s tim prevodem 36,88 by mohlo bejt pouzitelny. Sekundar pro repro by mel bejt nakym rozumnym prurezem, tak aspon 0.4-0.5mm
Ta odbocka pro g2 se u ultralinearu dala tusim nekde na 60-70% anodovyho vinuti, ale klidne muzes napajet g2 klasicky pres odpor...
Jo, neska nam kolega ukazoval, co se naucil na F429 (nebo 439? ted nevim) s grafickou knihovnou TouchGFX. Ja sem mu k tomu akorat udal interface desticku mezi kitem a RGB TFT 800x480.
A ja se misto toho jebu s 8-bitem STM8S105 abych se na tom naucil prepnout hodiny, nastavit uart a proste takovy ty zacatecnicky veci. Libi se mi na nem rychlej ADC a PWMka s konf. deadtime pro half-bridge, ale tyhle periferie ted zrovna nevyuziju...
TouchGFX je fajn, ale taky fajn píčovina. Zaprvný pokud vím je to C++ (tahle verbež na MCU nemá právo na existenci) a zadruhý je ta knihovna napsaná tak, že je na Cortexu M7 (STM32F7) skoro nepoužitelná - dělá všecko tak, aby zahltila tomu chudákovi L1 cache a sralo se to pak zbytečně pomalu. Jako rychle to slušně běží sice, to jo, ale ne tak, jak bymělo/mohlo.
Zvažuje se koupě licence na TouchGFX, ale já to asi mrdám, naučím se raději stemwin.
C++ neresim, jeto zkompilovana knihovna a bude se volat z C kodu, prej to neni problem a moje starost to neni. SPis se bojim nekompatability ABI az se prejde treba na novejsi verzi GCC, nevim jak moc tam muze bejt problem. Ale osobne sem zatim nemel problem s linkovanim knihoven z gcc 3.x do kodu z gcc 4.x ani 5.x. Co sem videl na tech demech, tak to bezi dostatecne rychle, ten procak se bude jinak spis flakat - semtam nakej prijem paketu po eth/wifi/uart/can a obsluha touchscreenu. Jde tady spis o narocnost a cas vyvoje. Takze samozrejme by to slo napsat od znova a mozna lip, ale na to tu neni cas a kdyby se ten cas rozpocital na vyplaty programatoru, tak raci dame 3000$ za tu prasivou licenci...
Stemwin asi bylo zvazovano, vime ze to je, ale z nakyho duvodu asi nebylo vhodny, ted nevim proc...
Hm, tak s tim emwinem ted na me koukali jak na vranu, zajimavy je ze se o tom ted Honza Stary nezminoval a cosi prej zminoval, ze hledaji nakou novou knihovnu. To co ma ST na webu ver 1.1.2 je uz rok a pul stary, segger ma novejsi. Co sem tak koukal na naky obrazky, tak to tam dost tlaci wokeni privky ala winCE, ale urcite to de taky nak prizpusobit nebo pouzivat vsude vlastni bitmapy. Nevim jak jednoduse se tam dela s tema widgetama oproti touch gfx. BTW touch gfx je sice v c++ ale tvrdi, ze tam nikde neni dyn alokace, nepouzivaji new, takze by to nemel bejt problem. No uvidim co nam k tomu ted Honza napise...
Ty woknous-like prvky jsou náhodou bezva, mě se to líbí. Ale chápu, že pokud vyvíjíte něco moderního, tak běžnej franta támhle od příkopu s lopatou se bez omalovánek neobejde.
Něco může být v C++ psáno z několika důvodů: a) programátoři jsou prasata b) programátoři jsou prasata nebo c) programátoři jsou prasata. Pokud v tom nejsou dynamické alokace, postrádám smysl použití C++.
Jo, STčko hledá náhradu za poměrně bezchybný emwin, je prostě potřeba dokurvit i to staré slušné a zaběhnuté, jen aby za každou cenu bylo něco nové. TouchGFX má být ta náhrada. Kolega co sedí naproti už si s tou "náhražkou" zkoušel hrát a proti emwinu prý nic-moc-friendly. BTW, Už si měl tu čest se STM32Cube(MX)?
Proste a jasne C++ stale jde pouzivat taky jenom jako C with classes a nekomu to prijde vic oku lahodne nez struktury a funkce. Něco může být v C++ psáno z několika důvodů: a) programátoři jsou prasata b) programátoři jsou prasata nebo c) programátoři jsou prasata.
A tohle je uz jen velmi specificky uhel pohledu.
Asi tak, to ze nekdo nechape k cemu je objektovy programovani (ja taky ne ), tak este neznamena, ze je to na nic. Prej se v tom komplexnejsi veci jako GUI pisou prehlednejc. A pokud to neni napsany prasacky, tak to v C++ muze bezet stejne rychle jako v C.
Woknousi prvky sou out :P, stejne to neni nase vec, zakaznik si zaplati navrh GUI nakejm grafikum a ti nam poslou narezany bitmapy, kery si nalejem do flesky.
Tak nechapu na co hleda nahradu, kdyz to bylo tak dobry a licencne prijemnejsi (co sem koukal na segger tak binarni knihovny zdarma i pro komercni ucely, za srcy chtej balik). Podle nakejch benchmarku je to TouchGFX prej dobry, este se o tom bude diskutovat...
To Cube ma bejt co? Naka nahrada za stdperiphera llib ci co? My to stejne nepouzivame, kolega ma napsany vlastni hedry. Na tu STM8 sem si napsal taky vlastni...
Tak prej ten stemwin nema tak propracovany skinovani tech GUI prvku a je spis na jednodusii veci. A Touchgfx ma radu modu prace s proporcionalnim textem vcetne kerningu...
Nějaká čínský šrot z ýbeje se STM32F0 v QFP64 tuším... Jinak ten shield s displejem a touchem s těmi ZKURVENĚ HNUSNÝMI zakakanými ikonami nalevo je dostupný normálně samostatně. Ale já sem si teď objednal jinčí displej, Innolux AT043TN13 a AUOptronics B084SN03 už mě tu čeká na rozsvícení...
Sem snad psal, ze emwin neumi prop.font? Psal sem jen, ze touchgfx ano, a navic s kerningem. Volba pisma je vec zakaznika a grafiku co si mezi sebou odsouhlasi.
No a ta ukazka WinCE-like - roztomily mozna jo, ale presne takle to zakaznik nechce :)
SRAM umí každý wool (i když dneska v době mbed, mrdobitů zmrdujín a jiných sraček, už si skoro začínám myslet, že běžný bastlíř dneska neumí ani SRAMku)... no jen sem ti chtěl naznačit, že když se naučíš klasickou asynchronní DRAM (ač se to už dneska snad nikde nepoužívá), tak se ti ty znalosti neztratí. Ony ty SDR a a moderní DDR fungují pořád na stejném principu :-)
pravě že s SRAM už jsem dělal tak vím co to obnáší, ale když jsem měl v rudce mojí první DRAM a dozvěděl jsem se že se musí paměť prakticky pořát obnovovat, tak jsem to zkusil a dopadlo to ne pěkně pro paměť a data :D a myslím že nějaké doma ještě najdu, tak až bude chvila čas, tak s tím něco zkusím, přeci jen už to nějaký rok je co jsem to zkoušel ;)
Jestli umíš AVRka, tak ti sem hodím demo-zdroják, kterýžto umí k AVRku nainterfejsovat běžnou DRAM. Chodí do 64kB, ale s trochou inteligence jde rozšířit do 64MByte přičemž refresh v AVRku sebere jen cca 12% @ 20MHz výpočetního wýkonu.
Ta cívka tam ještě není, ale celej obvod pro odpalování tam je: kond, odpor, tlačítko, tyristor. Na cívce se zatím pracuje. Pak sem dám ještě fotku s cívkou.
dnešní úlovek, dělám brigádně ve firmě, která osazuje plošňáky a takovejdle odpad má v šuplíku pracoviště u každý osazovací mašiny, tak mi něco daly, nejvíc se mi líbí ty fóliový kondenzátory a ostatní kondíky, ty fóliáky sou asi docela kvalitní ne ? jinak se v tom daj najít i docela skvosty, který ani nevim co sou zač, například je tam ňáká součástka, která má druhou polovinu výšky průhlednou a je tam vidět taková malá zlatá spirálka, vubec nevim co to je...
já sem to bral hlavně kvuli těm kondíkům, když potřebuju bokovák někam třeba nebo něco jinýho míň náročního, tak vemu měřák, přeměřim co sou zač a je to... taky je tam dost ledek, tranzistorů a odporů, moje SMD součástková základna je téměř nulová, takže se mi tohle docela hodí, koukal ses mi prosimtě už na ten email, proč z tý TL474 leze PWM s neměnou šířkou ?
No to přebírání blokováků (pasiv) je právě ta maximální píčovina. Kotouč 100n keramik koupíš snad za 2 stovky. To se prostě NEVYPLATÍ přebírat.
Jo, mail, sorry, pořád na to zapomínám, mám tu teď trochu fofry. Nereguluje to proto, že je ten regulátor v saturaci na jedné, nebo druhé straně. A nebo tam je někde chyba. Zkoušel si to prve s pouze odporovou zátěží? Po víkendu snad už budu mít čas se tomu více věnovat.
Tak 100n kondy se hledat nevyplati, ale spis sou zajimave ty velke vysokokapacitni MLCC treba 47 nebo 100uF, ty uz zas tak levne nejsou. Ja si je z MB, VGA a pod z tech regulatoru taky sfoukavam a kdyz rychle naky blok potrebuju, tak se behem par minut dopipam, nez abych zas objednavalv TME roli kondu po 100ks min...
4u7 na 50V nejmíň, to máš kondík v >=1812 futrálu?
4u7 se dělají aj 0603, ale to bude tak na 6,3 nejlépe 10V. To jen bych tě rád upozornil, že na neznámou keramiku se zásadně víc jak 5V nedává. Ona to týden měsíc čí rok vydrží a pak bouchne
No tak jistě, vidím tam směs od nejmenších po nějvětší, ale z tý velikosti to napětí stejně neurčíš. Prostě ber jako dobrou radu, že neznámý keramiky se nepoužívaj a je skutečně ve výsledku levnější používat prostě koupit materiál definovaných vlastností. Ty SMD blechy vážně nejsou dneska drahý. Ceny jsou na zlomku toho co stojí THT komponenty...
Uz mi rukama prosla kupa kondiku, tak zdruba tusim na jaky napeti asi bude podle kapacity a velikosti a pouzil bych ho spis v obvodech s malym napetim. Treba ty 100uF bejvaj i jen na 4V...
na střední moje praxe byla naplněna v 8:05 vyškemrat dvě bedny SMDček a pak šest hodin pinzetou hledat co se mi hodí. byl to odpad z osazovacho automatu při sežizování. takže funglovky
to je jadro z 68PK nebo jak se mu nadava z TV? no tak kdyztak ostrym nozem to vinuti orizni, vypada to ze sou na krajich tak 1cm okraje. Pak poradne naimpregnovat...
Dr.Doctor -> nevím, nevím ... jednou jsem to zkoušel a on ten ferit nejde dost dobře ani brousit na brusce - hrozně se to štípe - možná tak ho zbrousit na magnetce, to by možná šlo
Tim: Tohle jsem napsal právě proto, že ho brousit nemusíš, ta ulomená noha bude z obou stran rovná. Jen musíš dostatečně oloupat ty kousíčky od té kolmé části (takže asi mírně zmenšíš průřez jednoho konce, ale tady je to jedno).
Je to nějaký zkurvený atyp, který není ani hubený soic (D), ani široký (DW). A mám proti tomu i to, že sem objednal D, hlavně že i v té aukci bylo že šířa futrálu je 3.9mm. A stejně ti pošlou tenhle výmet.
Spíš mě fascinuje ten papírový pás. Jsou v něm vysekaná okýnka, zespodu papírová lepicí páska koukající okýnky nahoru a na ty okýnka jsou posazené šváby.
Toshiba co já vím logiku v těch úzkých pouzdrech nikdy nedělala. Aspoň všechny mají stejnou šířku, jak 14 tak 20pinové. Pouzdro se jmenuje DMP, ne SOIC(W). Ale do univerzální desky se to v pohodě vejde, tak co
Buď rád za to cos dostal, vždyť ty úzké vypadají oproti těmhle úplně sprostě
Mimochodem když jsem dal vyhledat datasheet, vypadlo mi jen to tvé milované STčko a Toshiba, asi je to nějaký starý atyp. Když jsem otevřel datasheet STčka, "normální" SOIC jsem v něm taky nenašel
Ano, je to starý atyp, na opravu starých motorových měničů, kde jsou tyhle jako konvertory 3V na 5V signály pro budiče IGBT, chytrolíne plný debilních poznámek na věci o kterých zas piču víš.
To jen pro upřesnění - takovou součástku bych nikdy do nového designu nepoužil (bez ohledu na to jak ti to pasuje do univerzální desky), už jen proto že se to kdoví kolik let dávno nevyrábí a už když se to tehdy vyrábělo, tak to byl z řady vyčuhující atyp.
Tak to já s tím zas nemám problém, pač kdokoliv kdo se to bude popř. pokoušet kopírovat na to bude leda čumět co to kurva je. A když už to nahradí něčím normálním tak zas nezkopíruje desku, pač nebude sedět footprint. Mě to může být jedno, pač jich můžu koupit zavčas kotouč na ali
A pak jde taky samozřejmě o ten design, nejsou prostě krásné?
To se skoro divím, čekal bych, že takový Pragobord kdyby tohle zezřel, tak by se tě snažil stáhnout z kůže za to, že jim tupíš vrtáky Číňan je asi odolnější...
Ty redukce na SMD šváby s roztečí <1mm, jak vypadají zespodu?
Taky by mě zajímalo jak máš udělaný ty QFN, chci si udělat zesilovač k sluchátkům s TPA6130 a potřebuju si udělat nějakou redukci kvůli vývoji programu pro řídicí uProcík, abych zes pak mohl snáze odpájet bez toho abych při odpajování čehokoli poškodil finální plošňák :)
Jj, to věřím, a nebo spíš budou chtít nějaké příplatky když přetáhneš určitý počet děr na dm^2.
Zespod jsou klasicky kulaté plošky stejné jako pady na té univerzální desce. Takže když se to brutálně pocínuje, dá se to zapájet horkovzduchem přímo do ní. Viz obrázek:
Myslel sem si, že to tak bude. Napadlo mě to jak sem už tehdá viděl ten tvůj IRč vynález.
Když vidím ty tuny frézování... to normálně děláš přes vrstvu 46 a exportuješ jako *.do? Nebo jak to číňan žere?
Kresílm to normálně jako obrys desky v hladině 20-dimmension a posílám jim to jako gerber .GML. 46-milling je podle mě na prokovené sloty a .do jsem jim nikdy ani neposílal, vše je v souborech .GNĚCO a vrtací data v .TXT. Vše co má (výchozí) příponu psanou malým písmem je jenom nějaký odpad s reportama o tom, jak probehlo to kreslení do gerberu. Obrys nechávám jenom ve vrstvě GML která je přímo pro něj, jinak se stane, že mi prokoví veškeré otvory v desce díky té 1px čáře v GTL nebo GBL (třeba cam od iteadstudio strkal obrys do všech vrstev). Ale každý to může chtít pojmenovat jinak, vycházím ze zvyklostí u číňanů. Viz popis dirtypcbs:
GTO Top Silkscreen (text)
GTS Top Soldermask (the 'green' stuff)
GTL Top Copper (conducting layer)
GBL Bottom Copper
GBS Bottom Soldermask
GBO Bottom Silkscreen
GML/GKO/GBR* Board Outline*
TXT Routing and Drill (the holes and slots)
*Required
For 4 layer PCBs the inner copper is generally .G1 and .G2.
>Martin12
Ty redukce jsou právě vyloženě na navržené na mojí prasobastlovou technologii, že to plácnu do té děrované desky a propojuju z druhé strany drátama. Do normálního PCBčka se asi moc nehodí, pač si člověk asi moc nepomůže když z QFN či čeho udělá BGA nebo LGA
tak jsem to taky myslel, takovou děrovanou deswku na kterou to máš dělaný nemám ale myslel jsem to tak, že zespod dám přímo drátky a součástky a připojím či odpojím uP velmi jednoduše, fiunální produkt má desku s QFN naprosto normálně připojenou, na jedné straně PCB je ten zesík a na druhé USB zvukovka, jsou od sebe dostatečně odsunuté aby se nehřály na stejném místě a zároveň aby měli dostatek země při prokovech ;)
>8-bit
to je snad normalka, ze se obrys desky dava do spesl mech. vrstvy a nikam jinam. V podminkach pragoboar pool servisu maji toto doporuceni:
doporučené názvy výstupních souborů ( jiné názvy možné za příplatek 50,- Kč )
vrstva TOP top.gbr
vrstva BOT bot.gbr
vrstva maska TOP smt.gbr
vrstva maska BOT smb.gbr
vrstva potisk TOP plt.gbr
vrstva potisk BOT plb.gbr
vnitřní vrstva 2 in2.gbr
vnitřní vrstva 3 in3.gbr
vnitřní vrstva 4 ( platí u 6-ti vrstvých ) in4.gbr
vnitřní vrstva 5 ( platí u 6-ti vrstvých ) in5.gbr
vrstva OBRYS mill.gbr
vrstva prokovené frézování mill_pth.gbr
vrstva prokovené vrtání pth.exc
vrstva neprokovené vrtání npth.exc
Jinak vic der bejva obvykle za nakej priplatek, ale neni duvod aby nadavali, nas zakaznik nas pan. Spis se divim, zes takovu desku nesehnal nekde hotovou, i kdyz takle s cikcak dirama sem nevidel. A ono je to asi i ve vysledku levnejsi u tech cinanu... Ruzny redukce na SMDcka sem si delal taky ale na klasicky DILka, aby to slo napichat i do nepajka...
co přesně znamená ten Stencil ? pochopil jsem správně že jde o jakou-si folii nebo prostě nějaký plát s vyleptanýma dírama tam kde jsou plošky aby se dala jednoduše nanést pájecí pasta nebo je to něco jiného ? dík
>Martin12
Jo tak potom není problém buď poslat celou desku nebo odlomit ten QFN čtverec, kdybys chtěl. Za celou chci 150 a za kousek 50, ceny zahrnují i interakci s Českou poštou. Napiš mi popř. do mailu.
Doma je lepší to patlat radši nějakou starou kartou než vařechou a jinak profi osazovací linky to samozřejmě tisknou jedním tahem a desky pak procházejí zónovou pecí.
>RayeR
Jj, já jen že CAM profil který dodávali iteadstudio obsahoval obrys ve všech vrstvách a ostatní číňani ho okopírovali. Měli to asi kvůli tomu, abys nepotřeboval ten .GML a aby si okamžitě ověřili že to sedí, ale netušený důsledek byl že se prokovily všechny díry díky té 1pix čáře kolem nich.
A jinak já radši používám pájivé a kontaktní pole než nepájivé a bezkontaktní, proto jsem si nechal nadělat ty desky namíru. Prasobastlová technologie dává elektronice úplně nový rozměr - 3. rozměr
Ten s 2x16 znakovým displejem je jednodušší na servis, když ti upadne, a navíc tam místo obrázků natlačili supertajnou nabídku s nízkonapěťovým měřením kondíků bez odpájení, generátor, PWM a měřič frekvence. mrkněte na novej firmware 1.11 http://avrtester.tode.cz/index.php?p=firmware
je to pravda, môj Ge diódy niekedy vyhodnotí ako kapacitu a už mám pripravenú peticu na výmenu, čaká to každého, kto zacvakne vývody u výkoňáka na šírku, tenšie veci potom už nechytí spoľahlivo.
zajmalo by mě, proč je tak cool předělávat články na idnes.cz, kdybys byl hustej tak předěláš ve fotoshopu i tu fotku jak si tam s tim ten student hraje
Tak se mi to libi, srtote pekne vyvalenej ven...
Tak to mame tiskarnu Canon Pixma s dalsim neznamym TFT LCD nahovno, 2 DECTy Panasonic a Sazeeem a jeste pak WiFi router Asus WL-520GU
No a ten adapter DECTu je sice s trafem, ale fakt kvalitka, na mustek ani nepotrebovali PCBcko :)
Nn, celkem prozaictejsi duvod - tak velka tiskarna nebo TV se proste do bubnu nevejde. A ten buben uz taky houmlesaci potunili sroubovakem, ze jde dost tezko otacet. To je fajn, kdyz se veci poresi tak nejak samy :)
