Jj, vím, ale myslím že asi nedokáže vytahat ven tohle ve 2 vrstvách aby to snesla čínská fabrika
Ochrany samozřejmě přidám, hraju si s tím teprve odpoledne a většinu času zabrala schematická značka toho broučka. To máš tak- AVRka mě vytočila do nepříčetnosti naposled jak ten gcc hnůj nebyl schopen přeložit program pro atmegu164, takže už nikdy do nového projektu, ARM je podobná sračka a skoro jsem už přešel na PIC, než jsem včera v noci zjistil, že se brouky Renesas dají sehnat v pohodě a za pěkné ceny http://uk.rs-online.com/web/p/microcontrollers/7578181P/
>8-bit
Nevsimej si ho, je to placenej agent z ST :)
Renesas ma nejvic MIPS na megaherc! (oblibena PR hlaska)
Jinak Altium doporucuju, je rozsirenejsi cimdal vic, slysel sem, ze snad i Zahlava z FELu uz na nej presel taky :)
Ta automaticka anotace, jak moc casto behem routovani jeste menis schema? Me to nikdy neprislo ze by me ta rucni backanotace nak brzdila, pokd se neco meni, tak typicky prohazovani pinu MCU a na to dou v altiu nadefinovat grupy IO portu, ale este to poradne neumim, se taky k nakymu lajoutu dostanu v praci 1-2x do roka, takze to zas dycky uspesne zapomenu...
Jeste by mohly bejt zajimavy naky MCUcka od cypressu, kamos s nima dela, maji v sobe este i naky cpld, kde si muze clovek dotvorit nejaky specialni periferie.
"jak moc casto behem routovani jeste menis schema?" - nechci ti kazit zabavu, ale DPS delam temer vzdy v soucinnosti se schematem, takze ta automaticka anotace je VELMI zadana.
Nemyslel si spis DMIPS? .. to cislo je ponekud zavadejici a mnohdy neodpovida realite, jsou vhodnejsi zpusoby hodnoceni vykonu MCU (napr CoreMark). ja bych se tim prilis nevzrusoval, ten renesas umi vcelku hovno.. hlavne ze WQVGA displej. sakra... to je zkratka pyco.. i google se zapotil
No tak nehlaste se všichni, na každého zbude! (Ne, dělám si prdel, už nezbylo skoro nic, viz nový obrázek)
Já teda měním schéma prakticky v jednom kuse, prostě současně s layoutem. Zrovna v tomhle případě jsem
1) přidal značku, zapojil napájení a pár pájecích plošek;
2) přepl se do layoutu a vyzkoušel jestli to vůbec půjde naroutovat;
3) vzhledem k tomu, že to jde, přidával jsem další věci (tak, aby to stále šlo v pohodě naroutovat);
4) přitom jsem několikrát změnil schematickou značku té obludnosti, tak, aby skupiny pinů přibližně odpovídaly skutečnému pouzdru a líp se s tím příště pracovalo;
N, současnost) ještě musím zjistit z datasheetu kterým UARTem se to dá programovat, abych mohl přidat další konektor.
Akorát autoři těch "pokročilejších" CADů jsou asi pořád úchylní na ty procedury designu zaběhnuté ve velkých fabrikách, že inženýr nakreslí schéma a CADař POTOM nakreslí PCBčko. Každou případnou změnu je samozřejmě třeba schválit podle nějakého podnikového PŘEDPISU!
A já vím že jsem čím dál nechutnější, pořád se totiž zdokonaluju Jestli je to sračka se uvidí časem, ale nemyslím si že bude horší než ta zroodnost od ST s errata listem delším než manuálem, kde trvá přerušení s jedním zápisem z paměti na port asi 40 tiků
No nakonec jsem použil DMA potom, co jsem se zděsil jak to je shnilé, nicméně stejně mi dalo půl dne práce tu věc vůbec nastavit tak, aby to stíhala nějaká stupidní vnitřní sběrnice
A když to nikdo nepoužívá, pročpak mají nejvíc prodaných kusů?
Jak si na ty pocty kusu prisel? Koukas na cisla u RS? rofl, hodne, hodne hloupy clovek. Mnozi velmi velci a mocni, kupuji STM32, vcetne treba Gemalta, nebo treba Applu... (v ajfounech jsou F4ky na spravu senzoru..) atd...
Však jen si dělej prdel. On ten renesas šrot zase docela úspěšně nachází uplatnění v poněkud jiných sektorech, jako automotive, průmyslová automatizace nebo třeba zdravotnictví (tj. tam, kde se až tak moc nesere na spolehlivost).
A když si představím, kolik renesas MCUček může být nasypáno v jednom novějším autě, zdá se mi jejich tvrzení, že jsou "the world's number one microcontroller supplier and manufacturer" docela dost věrohodné. Resp. mám za to, že tohle platilo víceméně furt
8bit: Tiez ti nechci kazit radost, ale ST ma spoustu osmibitovych MCU certifikovanych pro automotive a mimo jine se tam se pouzivaji aj STM32(F4) pro RJ (napr Bosch). Stejne tak ST dela spoustu MCU na NDA, takze o nich ani nevis, ze existuji. Kdyz je ten Renesas taky velky, ze o nem ani neslysim, zrejme to neni zadna velka konkurence (narozdil od NXP, Atmelu nebo Freescale).
m$bo$$: Nj, tak tie uPSD zrovna drahe sou, pac sou uz docela davno discontinued. Kdybys po nich ale touzil, nejake tu mam nakreckovane. A ad cena, uz davno sem ti rikal "go ARM", zrovna kolega mi ukazoval, ze uz aj cinani prodavaji STM32F030 po 39 centech... Ja klony 51cek nepouzival, skor jejich "repliky" od atmelu jako at89s52, ktere lze nakoupit opravdu smesne levne.
>8-bit
nejen ve velkych fabrikach...
I u nas, kde schema i layout dela 1 clovek, se bezne napred kresli schema - nejak nemam nutkani to hned pleskat na desku, kdyz ani nevim, jesi se to v dane podobe schvali. Pak se vygeneruje nejaky BOM, spocita podle nej cenovy odhad, schema se da ke kontrole kolegum, pac vlastni chyby clovek snaz prehlidne a az pak se dela layout. Neznam nikoho dalsiho, kdo by to v praci patlal takle najednou jako vy 2, ale neberu vam to, klidne zustante u patlatka eagle :)
Kolega (nas hlavni low-level programator) pred par lety delal porovnani na kitech s ST M3 a Renesas 62x/63x a nasel na obou MCU slinejsi a slabsi stranky. Vyhodou renesasu je treba to, ze je to nova architektura s optimalne navrzenou instrukcni sadou, ktera nevlaci zadne zavazi kompatability. STcko zas melo bohatsi nastaveni periferii. Nakonec stejne rozhodla nizsi cena STcka a fakt, ze uz sme meli predchozi zkusenosti s ARM, coz usnadnovalo portaci OS.
Cili ja bych Renesas nezatracoval a budu jedine rad, kdyz se nejaky dalsi bastlir podeli o vlastni zkusenosti z praxe.
V tom, že tinypic začíná bejt poslední dobou retardovanej, a chtělo by to náhradu. 2i.cz je píča stejná, ta zas při přímým odkazu dělá jednopixlový puntíky, ale já ty jejich zmrdoreklamy prohlížet nechci. (Takže zřejmě začnu používat svoje ftp, jen co si vyrobím nějaký tool na rychlé nahrávání obrázku).
jj je to z měniče - druhou polovinu jsem koupil, byly tam pěkné IRFP260ky (asi 4x) a výkonové diody, tady mě toho moc nezaujalo, až na ten IO zespoda ale nenašel jsem ho v rychlosti na netu tak jsemm koukal dal, pak jsem narazil na tvoji desku, vroutku ;) proaval to jeden prodejce
myslel jsem to jako že jeden prodejce prodaval i tyto 2 části i tu desku co máš ty, protože mezi těmito 2mi výtvory jsem spojení nenašel, jen mezi tím co má radek a co mam ja :)
já jen doufám, že tam ten člověk ještě nějakej ten čas bude. Za pade prodává desky, na kterejch jsou součástky pomalu za tisíce. Buď je to světec, nebo magor.
No co, kdo by mu to kupoval a pouzival z toho soucatsky? Jen par bastliru a ti vetsinou ceny znaji, a ve vykupu elektrosrotu by za to dostal este min, takze muze bejt celkem rad. Se prijed podivat do Holic...
Už je venku. Jen tři nohy má o půlku kratší. Všechny budoucí inženýry varuju, že jestli potkám někoho, kdo neumí zvolit správný rozměr prokovený díry, tak ho zabiju!!!
Tak škoda no, deska půjde na výkuch. Bohužel není použitelná, ne na to, co potřebuju. Není tam snímání proudu. Jen nadproudovka, bočník v kladné šíně (!!), proto ten optočlen, jak sme se o tom bavili s Dr.Doktorem
Fuj, to má nějaké drivery s bootstrapem? Čekal bych pěkně izolované napájení pro každé vrchní hradlo a optrony A též by mě zajímalo, na co tam je 50 relátek
Jo tuto desku jsem mel v ruce a rozhodoval se mezi obedem a destickou, kdyz mi rekl ze ke konci ji zlevni, tak jsem si rikal ze prijdu pak, ale uz nebyla - toto je vysvetleni :D doufam ze poslouzi, pizza byla dobra :)
Tak to sem cekal slozitejsi dohledavani a von to je Fairchild...
No tak az nahodou odejde, tak misto vymeny koncaku zaplatis 50$ nebo budes doufat, ze se zas objevi na burze :)
Zajímat tě to může, vidím jich ale jen 6. Tři černé jsou DPST, kontakty mají v sérii a odpínají jednotlivé fáze motoru (safety isolation switch). Tři bílé jsou nějaké IO. Problém?
Jasně, milion optronů a milion izolovaných zdrojů. Nasrat. Toto je solidní správné řešení.
Martine, a k čemu by ti ta deska byla? Btw, mě stála 30 korun a před koncem sem jí nekupoval. Kdyby ta deska měla měření proudu, použil bych jí celou tak, jak je.
myšleno ne jako fáze v síti ale vinutí motůrků s velkými výkony (>80A) něco jako 3 fázové motory akorád na menší napětí a daleko meněí rozměry - mají vinutí do trojůheníka a tímto by to mělo jít ovládat s patřičnou rezervou :)
Vůbec ti nerozumím, ty tomu sám vůbec nerozumíš a proto považuju za správné, že ti deska nebyla přenechána. 2kW motorový konec na síťový napětí opravdu není vhodná hračka pro děti¨a mladistvé.
To chce správně vytrénovanej skill s páječkou a horkovzdušnou stanicí. Očesat to trvalo cca 45 minut po obědě plus asi dvě hodiny včera ta IGBT cihla... (zasraný prokovený díry)
>Radek
Normalne horkovzdusnou pistoli, delam to tak uz asi 10 let, muzu si to narozdil od sporaku vzit na balkon na vzduch, kde chytnu desku do sveraku, jednou rukou foukam a druhou z toho zobu pinzetou co se mi libi :)
Takle dukladne sem naposled holil pred x lety desky x televizi pistolovou pajeckou a pak sem vecinu tech soucastek (hovnaky a pod skvosty) zas nahazel do popelnice :)
Ty trandy by jako emitorovej sledovač fungovat mohly, ale ovšem po přepólování těch diod. Chtělo by to ale přidat nějaký kondy. keramiku před 7805 a elyt + keramiku za ní. Kdysi sem omylem zapojil tohle http://danyk.cz/avr_do.html bez keramiky (jen s elytem) a ono to nefungovalo, ty keramiky fakt nejsou jen klišé.
>Tim
hezky rozfazovane, ja taky nemam zadny ubertele, obycejnou 70-200mm. Tuhle sem fotil pres disketu a pak este neco pres film (negativ). Bez filtru to bylo prepaleny i pri 1/6000s f/20.
Pak sem este koukal obyc dalekohledem 50x10. Cekal sem, jesi nebudou videt na povrchu nejaky tmavsi skvrny ale nic, je to homogenni.
Rayer -> díky, no tak stejně na 200 moc pěkný, ... bez filtru bych si asi netroufnul - tohle bylo přes sklo do svářecí kukly... jinak tohle je tedy focené při 1/40s, clona na f36, ISO 100
ms-boss -> já jsem si právě říkal, jestli bych s kompaktem nedostal něco lepšího... přecijen pomocí digitálního zoomu by to mohlo být lepší...Jo a netvrdím, že je to se stativem
ms-boss -> jo, jsem pitomej, myslel jsem normální zoom - tedy, že obecně kompakty poskytujou asi větší zoom v porovnání se zrcadlovkami (tedy v závislosti na objektivu - jasně) ...
Se máte, že jste našli nějakou disketu. Já v Praze na bytě neměl lautr nic, nakonec jsem zaimprovizoval s kusem alobalu a papírem a udělal jsem Pinhole
Polarizaky sem zkousel taky, ale zrovna na tu 200vku nemam spravnej prumer zavitu a stejne to dalo vicenasobny odrazy, takze napicu. Disket tu mam nekolik paklu a vv kompu stale i mechaniku :)

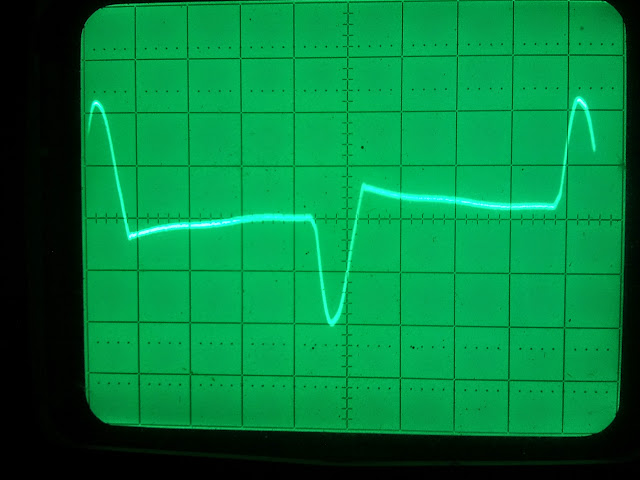

Hrajes si sim PWM generatorem v STMku?
Mozna by neskodilo, kdybys k tem obrazkum daval i naky popisky, ne kazdy ma cas sledovat co kdo ostatni bastli nebo nemaji kristalovy koule...
To uz sem si hral drive, nyni smeruji k vektorovce...
Popisky.. k cemu, to neni teslak ani mrdujuino
Nahore mas ef tricitku s IGBT 3f mostem, dole pod stolem motor. Jinak si momentalne all-in-one desku na tohle delam svoji, to jen ze ten modry IGBT konec sem v patek dostal alias zachranil pred odpadkovym kosem.
co presne myslis "smeruji k vektorovce"?
ja sem 3f rizeni motoru neresil, tak o tom prd vim, jen si spominam, ze na to melo ST v MCU nejakou docela vychytanou periferii.
Vektorovka.. to je takový řízení střídavých motůrků pro mastňáky
Ta periferie je nebe a dudy v porovnání s tím, co nabízí např ATMEL, ale s jinýma výrobcema sem nesrovnával. Mohlo by být ale zajímavé, kouknout co nabízí např Freescale nebo NXP.
To ma nakou proudovou zpetnou vazbu ci vazbu ze snimace otacek nebo tak neco, ze... Generuje to samo i naky rozjezdovy rampy nebo co vlastne musis nastavit?
Pěkné! Já se budu též brzo do něčeho takového pouštět, jde o 2,2kW vřeteno pro CNCčko chlazené vodou Akorát se chci zeptat, zda se dá vektorové řízení realizovat bez zpětné vazby z enkodédu nebo resolveru (za předpokladu, že se zanedbá nebo nějak odhadne skluz, to mi až tak nevadí)? Sice jsem měl původně v plánu to řídit na konstantní frekvenci s omezením max. proudu a výkonu, ale tohle nevypadá až tak složitě a mohlo by to z toho motoru vytřískat o hodně větší moment
Jde to i totálně bezsenzorově, jen je to kapánek komplikovanější. To budeš mít vřeteno s asynchronním motorem? Wtf? Sem myslel, že se tam neska strkají BLDC či PMSM, na ty otáčky....
No sem na tě každopádně zvědavý, jak si poradíš s tím 2.2kW koncem. (já tu mám momentálně rozdělaný takový lehce předimenzovaný 500wattový...)
Nakuchal jsem krásnou IGBT cihlu Fuji z naprcaného frekvenčního měniče (který měl asi v háji řízení, podle toho, jaké dělal píčoviny). Cihla ještě dostane pěkný vodní chladič Jako gatedrivery použiju TLP25x (pár jsem jich koupil a pak další hromadu nakuchal z toho VFD) s proudovým posílením bipolárama a můstek budu radši řídit přes CPLDčko, protože kdybych to tahal rovnou z procesoru, měl bych docela strach aby se tam díky nějakému glitchi nebo chybě v křemíku někdy neobjevil nějaký, řekněme, nežádoucí stav
Pak ještě k tomu budu potřebovat dodělat PFC, pač bych to měl rád napájené z jedné fáze (už tady mám UCC28070, SiC fety a diody a baterii kondů Nippon KXJ).
A jo, vřeteno má asynchronní motor a mělo by chodit asi do 20k otáček. Je to motor přímo s upínačem na ER20 kleštiny. Koupil jsem ho asi za 5k od číňanů, ale kvalitou zpracování vypadá perfektně, je to celé broušené, hřídel a dokonce i ta ER matka je vyvažovaná, má myslím 4 ložiska a už si nepamatuju jestli ta přední nejsou dokonce keramická. Myslím že je z podobných vřeten právě většina asynchronní (číňani, Teknomotor, ELTE), ale asi bych též radši BLDC.
Ještě k tomu vektorovému řízení, nemáš prosím tě nějaká podrobnější skripta, kde je to líp rozepsané? Z té haldy rovnic moc chytrý nejsem a ještě v té slideshow nebylo popsané, jak udělám ze zadané frekvence ty 2 složky "plynu" + jak to řídit bezsenzorově, pokud to teda jde (doprasit enkodér dovnitř motoru asi moc nepůjde). A pak jsem ještě narazil na trochu jinou metodu řízení - http://en.wikipedia.org/wiki/Direct_torque_control , vypadá to vcelku zajímavě, neměl bys k tomu též něco víc?
Vidím, že se chystáš stavět pekelný bastl, no kecat ti do toho nebudu.
Je vidět, žes ty slajdy moc nečet, protože vstupem do vektorovky je vektor d-q, buzení, moment. Tam žádný vstup na frekvenci není. Když chceš řídit na konstantní otáčky, tak si tam dáš senzor a celý to uzavřeš dalším PS regulátorem.
...na vřeteno ti imho bohatě bude stačit skalární řízení. Program asi na 300 řádků i do blbé ef nulky. A co sem se tak namátkou koukal na CNCshop, nabízí k těm tvým vřetenovým motůrkům obyčejné skalární měniče. Takže proč si to vůbec zbytečně komplikuješ?
Pač homemade měnič bude víc kompatibilní se zbytkem mého bastlořízení, např. mi nevyhovuje nastavení otéček napětím a též bych chtěl přidat pár dalších fičur, třeba kontrolovat skutečné otáčky a pokud se liší od požadovaných, ubrat podle toho na řezné rychlosti, popř. pokud se to bude lišit o X %, radši zastavit úplně.
Představuju si to prostě tak, že nastavím maximální proud, maximální příkon a zadám frekvenci, kterou se bude měnič snažit udržovat. Proto mi připadá vhodnější vektorové řízení (v některé formě), hlavně kvůli provozu při nižších otáčkách. A též asi půjde snadněji kontrolovat, co to ve skutečnosti dělá, když je nějaká taková zpětná vazba inherentně v tom měniči.
Četl a tohle mi právě moc není jasné, jak že udělám z požadavku na frekvenci ty 2 nebo dokonce 4 veličiny? Kdyby to mělo jen jeden "plyn", je to ještě v klidu a dá se to řešit PI nebo PID regulátorem.
Jo, vidím, že v tom tápeš jako neplavec v bazéně a tudíž by sis měl nejprve něco (dost) nastudovat o pohonech a silovce, pak se pouštět do těhle věcí. A myslim to vážně.
Skalár je právě to, jehož vstupem je kmitočet. Regulace na konst. otáčky se pak dělá vnějším PS regulátorem, ze senzoru na hřídeli.
Všechno to co se ti nelíbí/chybí na hotovém frekvenčáku si můžeš z něj vytahat po RS485 nebo podobné sběrnici, kterou disponuje každý minimálně slušný frekvenčák. A naprostá většina frekvenčáků umožňuje připojit tacho nebo jiný podobný vehement pro otáčkovou regulaci. Stejně tak můžeš získat údaj o zatížení motoru a podle něj se zařídit.
Sice je fakt, že jse v oboru pohonů lamka, proto se taky ptám
Nicméně, neovládá náhodou skalární řízení prostě natvrdo frekvenci po nějaké nastavené rampě? Tohle mi právě připadá docela dost nepřijatelné a radši bych z požadovaných-(cca)skutečných otáček reguloval moment pomocí nějaké PI smyčky. Nepotřebuju mít na chlup přesnou frekvenci, potřebuju hlavně neztrácet moc moment při nižších otáčkách. Na podobném principu fungujou třeba všechny možné BLDC drivery, akorát většinou mají zpětnou vazbu s hallovkama. Do toho vřetena ale žádný enkodér každopádně docpat nepůjde.
Honit vektorovkou momenty má smysl tak u servopohonů, nebo trakčních systémů. U vřetene si myslim ti to může být někde, stejně jako přesnost regulace otáček... Ale jestli trváš na bezsenzorovém řízení otáček, tak upřímnou zábavu s Kalmanovými filtry, pozorovateli, modely motoru a podbnými "svinstvy": http://www.elektrorevue.cz/clanky/05020/index.html#3_BSR
...V/f křivka je od toho, abys nepřesytil magnetický obvod motoru. (snad dá kruci rozum, že při polovičním kmitočtu tam musí poloviční napětí. Tvá alergie na V/f křivku nedává moc smysl, když vektorovka dělá skoro totéž, jen podle proudu a ne předem nastavené křivky) V closedloop regulaci to téměř moment neztrácí (protože skluz!!!). A obecně, s momentem ASM to není tak jednoduchý. Tebe ale zajímají otáčky, tak si dej na hřídel senzor a zavři to do PS regulátoru. .. -> Že tvůj motor nemá senzor máš blbý, tak prostě regulovat otáčky nebudeš. Zřejmě to není potřeba, jinak by tam soudruzi nějaký čidlo už dávno dali, nebo by k tomu prodávali 10x dražší měniče, který umí ono bezsenzorový řízení otáček.
Stejnětak mi nedochází, proč furt mluvíš o nějaký frekvenci, když frekvence na svorkovnici asynchronního motoru neopovídá frekvenci otáčení. Frekvence je v případě skalárního řízení výsledkem otáčkového regulátoru.
BLDC sem už vůbec netahej, to je akorát elektronická komutace tří drátů (6 stavů), všechno ostatní je identický se stejnosměrným (komutátorovým) motorem.
Zezadu to nepůjde, protože se mi zrovna nechce dobývat se dovnitř. Když jsem sundal konektor, je tam vidět nějaká krytka zalepená silikonem. A abych se tam dostal, musel bych napřed nějak rozebrat ten vodní chladič (který by pak, pokud by se to nedalo perfektně zpátky dohromady, mohl třeba začít uchcávat, což by nebylo zrovna optimální)
No a zepředu to nepůjde tím tuplem, protože z téhle strany zase vcelku často nastává stav, který se dá pojmenovat slovem "Bordel". To jako špony, prach, oleje, chladící emulze a podobné sračky
Zkrátka a prostě mechanická zpětná vazba tam nebude, protože to není moc dobře technicky možné. Takže kdybych použil V/f frekvenční měnič, už asi nebude regulace, ale řízení. A o moment mi jde hlavně proto, že se při obrábění může docela dost měnit zátěž a já potom nemám jistotu, co to bude přesně dělat.
No asi ještě pročtu pořádně tu japonskou fantasmagorii a uvidím, kdyžtak teda dám na tebe a nebudu se s tím párat
Mě jde spíš o tu blbuvzdornost - nezapomeň, že nejsem strojař klidně se může stát, že hračce třeba nenastavím moc dobře řezné podmínky a motor to pak nemusí dávat. Proto bych chtěl, aby měnič dal o takovém stavu zavčas vědět a řízení stroje tomu mohlo přizpůsobit rychlost pojezdu nebo to popř. stopnout úplně.
jistěě, hysteresní regulace, která integruje napětí aby odhadla statorový indukční tok a nemá naprosto žádnou vazbu na rotor ani otáčky, vlastně ani není PWM... to ti všecko vyřeší. Už se těším, jak tohle zamontuješ do procesoru. Nebo na to vezmeš hradlový pole?
Ja jen ciste amatersky, k cemu je tak dulezity uzkostlive hlidat otacky vretena? Na vrtacce s async motorem to taky neresim, jen hrube navolim prevod. Pokud jde o to ziskat nakou informaci o tom, jak moc je motor v zaberu, tak to by snad stacilo snimani proudu. Kdyz by doslo ke zvyseni proudu, tak bych zkusil pridat napeti (pokud uz by proud nebyl na maximu povolenem pro danou frekvenci) a sledoval, jestli proud poklesne.
Ale nerikej, ze by na tu hridelku nebo samotny vreteno neslo nacpat nakej malej optickej snimac otacek. Predpokladam, ze z motoru trci hridelka, na ni je nakej bazmek a mezi tim je treba 0,5cm mezera. Tak bych na tu hridelku, poku je leskla udal caru cernou barvou a proti tomu postavil optok. V telu motoru nejsou nejaky otvory, kde by bylo videt na rotor? Nejaky foto by nebylo?
Jo pardon, foto je, nez zacina na hrideli ten zavit, tak je tam asi centak hladky hridele, kam by se nakej snimc vecpat dal. Jen to vhodne prekryt aby tam nemoh volne padat bordel.
Vidím to zase na MCU+CPLD, CPLD bude jen přepínat fáze a generovat deadtime. A v tom právě spočívá ta krása, že to nemá ani PWM modulátor, ono to vlastně nemá skoro nic
Nn, snímač otáček opravdu nepřichází v úvahu, právě kvůli stavu, který se jmenuje Bordel. Zabezpečit, aby se tam nic nedostalo, by byl fakt nadlidský úkol
Jinak menice ti dokazou v urictem rezimu vypocitat tocky motoru.
Kdyz si sikovnej tak si udelas drzak na otackovy enkoder :)
Jinak menici posles akorad zadost o zapnuti siloviny, posles mu zaodost zapnuti a otackach.(po profibasu) a zneho ctes informace o pohonu. Vsechno ostatni jako rampy, maximalni frekvenci, co ma delat pri zmackuti a typu motoru nastavis z plc
Osmibit má rád věci složité, protože než by z proudů a napětí vyintegroval tok skutečný a tok modelu otáčkového, rozdíl toků dorovnal PIčkem a získal odhad otáček, jak se v normální bezsenzorové vektorovce dělá, raději vymyslí sto píčovin, jak nějakou historickou hysterezní zkurvenou regulací chaoticky spínající z roku 80* nebo ze kdy, udělat řízení momentu motoru.
*protože tenkrát nebyly rychlý procesory vhodný na počítání, tak se s tím zřejmě vyjebalo tak.
Ostatně, pro 8bitovu (a vší další) informovanost, dneska jsem byl poučen, že aj T14kové tramvaje jsou řízeny skalárně. Pro vektor tam prý není žádný důvod. (T15 jsou už vektorové, mají totiž synchronní motůrky). Vektor se jinak používá až pro velké vlaky (chobot a podobné).
ladik: To je ještě hovno, počkej, až dodělám svojí motorovou desku. (už aby to bylo). Nyní jdu pozřít Clarkovu transformaci a zprovoznit si momentový regulátor. Ve vlaku jsem to zkoušel z nudy odvodit, něco dokonce vyšlo, tak jsem zvědavý, jak si to sedne z wikipédií
Pak že já to dělám složitě, když tomu stačí 2 integrátory, 2. mocnina, součet, násobení a logická síť asi o 10 termech (+ PI regulátor jestli chci zadávat rychlost). Chaotické spínání se mi na tom právě líbí, aspoň mi ta věc nebude moc ječet. Nevím proč máš furt takové nutkání mi kazit každou radost
Většinou ječí motor frekvencí PWM (samozřejmě záleží, jakou zvolíš, ale většina měničů funguje ve slyšitelném pásmu). Kdežto ta chaotická regulace nemá žádnou pevnou frekvenci, takže by výsledný paskvil měl produkovat spíš něco jako šum.
Spinaky jedouci >20kHz taky obcas ruzne kvicej, skvrcej, sumej... No a minmalne rozjezdy a brzdeni. Ale rek bych, ze veci bordel bude delat samotny vreteno, i kdyz nebude zrovna v zaberu...
Vetsi hluk dela samotna chladici vrtule (a to i na docela nizkych otackach), nez ze bys neco mel sanci pocut z te spinaci frekvence. A kdyz ne vrtule, tak loziska.
Nemluve o tom, ze nad 15k takovych 99% z nas pocuje uz opravdu hovno.
Ale to vůbec neni o číňanech. Ale o modulaci spínacího kmitočtu - rozmítání kmitočtu jiným kmitočtem. Valná většina dnešních moderních offline switcherů to již podporuje. (TNY, viper, možná aj TOPswitche...)
Ale jo, spread spectrum se treba u VRM zdroju na MB pouziva uz pres 10 let a pokud neni neco spatne, tak ani nic slyset neni, horsi je to pak u naky grafiky za 10 litru nebo LCDka, kde to vrni i ve stby (super koncertni zazitek pri usinani) a dost casto tyhle projevy nejsou uznany jako duvod k reklamaci...
Na YouTube k tomu pískání cívek GK bylo video jak to opravit a tušim že to končilo větou: " Turn your fucking VSync on!" Ale stejně to nějak vyřešili (impregnaci cívek?) protože jsem měl evga gtx780ti která taky pískala než po 14ti dnech chcípla a nová evga gtx980 co mi poslali na výměnu ani nepípne.
Hm, zajimavy jak s tim souvisi vsync, kdyz se zapne, tak se akorat ceka pri kopirovani z back do front bufferu na zpetny beh paprsku, mozna pokud by aktualni FPS bylo vyrazne vyssi nez refresh monitoru, tak se snizi odber tim, ze karta nebude zbytecne pocitat snimky, ktere se nestihnou vykreslit, ale tam kde mas pod 60 FPS, tak si nemyslim, ze by to nejak zasadne ovlivnovalo odber GPUcka...
Jediný jak si to vysvětluju je, že na každej snímek gpu udělá nejakou kalkulaci nebo tak něco a na to potřebuje víc energie. Nebo naopak mezi snímkama dělá nějakou pauzu při který tolik energie nepotřebuje. Každopádně jsem si všimnul, že to pískání bylo úměrný snímkům za vteřinu. Čim víc FPS tím vyšší frekvence a většinou to začínalo pískat tak od 300 FPS.
No tak pri 300FPS uz muze bejt docela rozdil vykonu (a odberu) jesi se pocita 300FPS nebo jen 60FPS. Ale kdyz pak pride narocnejsi hra, tak uz si GPU neodpocne a zdroj pojede na plnej knedl...
Dobře, co tohhe zase jako je? Takové věci fakt někdo kupuje?
1) Na co má ta věc 2 díry pro 230V napájení? Zdá se mi to celkem nepraktické.
2) Co mají znamenat výkonové odpory v TOněco chlazené o elektrolytycké kondy?
3) Na co vlastně sluchátkový zes potřebuje filtraci za kterou by se nemusel stydět ani frekvenční měnič napájený z 1 fáze?
4) Jaký má význam tahat prasobastl pravoúhle? A proč to aspoň nemá teda země tahané z jednoho bodu?
5) A co mají kurva znamenat šipky na těch stíněných káblech jak k sekačce ze 7devítkové mědi?
To je takzvaný směrový kabel... když pošleš signál opačným směrem, už nebude hrát tak kvalitně a budeš ho muset poslat výrobci na regeneraci směrovosti za $300
8bit: Nad audiofilním plevelem se nemá smysl pozastavovat, protože degenerátů kteří to kupují (ba dokonce i tomu věří) je stále dost a dost a je to těžký byznys. Bohužel ne každý na něj má žaludek.
můj rozvaděč do auta od baterek k zesilovačům, je to držák na 4x 18 Ah olověný baterky z UPSek, na tom je plexisklo na kterym je to sestavený, každá baterka je zvlášť jištěná 50A pojistkou, přes 200A pojistku to pak de k druhý baterce ve předu, přes 100A pojistku do jednoho zesilovače, přes 150A pojistku do druhýho zesilovače a mínusy zesilovačů sou ke společnýmu mínusu připojení přes bočník na měření odebíranýho proudu, k tomu tam je ten panelovej měřák, je to tahaný měděnou pásovinou 20x8, neni tam žádná matka, všude sou řezaný závity, každej šroubek má pod sebou podložku a pérovku, ty měděný pásky sou kromě styčnejch ploch nastříkaní bezbarvym lakem
dík, teď to musim nějak přidělat do auta, na spodek kufru navařim 4x 20mm vysoký M8 matky, do nich přijdou silentbloky s M8 šroubama a na tom teprv bude tohle
co se týče zesilovačů, připravuju desku pod zadní okno, která zatim bez potahu vypadá takhle
sou na ní oba zesilovače, jeden je 4x 100W a druhej monoblock 1200W, oba v Dčku
já sem se jednou na vsi kde mam chatu, kde na tom pracuju dal do řeči s nějakejma klukama u kterých sem si všim že maj ve fábii nějaký sound systémy, ukazovali mi to a viděl sem kabel asi tak 10 qmm kterej byl na první pohled poměděnej hliník, od baterky ho táhly tim stylem, že ho podvlekly z pod kapoty a v těsnění dveří vystřihly díru pro něj, takže kousek toho kabelu šel venkem, pak sem se dověděl že jim známej autoelektrikář řek, že silnější kabel je zbytečnej, že tenhle je akorát pro 1200W, že silnější kabel by jen vybíjel baterku, dál sem se dověděl že stačí i slabší zesilovač, ale musí u něj bejt kapacitátor, pak prej "utáhne" i dvakrát silnější basák a další a další moudra, já sem jen stál a přikyvoval, protože to by nemělo cenu jim něco vysvětlovat
Kabel co vede dopředu k baterce musí být v motorovym prostoru taky jištěný 200A pojistkou (co nejblíž k baterce), ale s tím předpokládám počítáš, když to děláš tak precizně.
tu pojistku mam na to koupenou, ale musim k ní vymyslet ňáký pouzdro, do kterýho nebude zatejkat, do tý doby tam bude muset bejt to co tam je teď a sice http://www.autoradiahifi.cz/images/1074-8529a2023cd6955... tahle hliníková sračka která má na povrchu zlato který po dotyku prstem za tejden zoxiduje, taky potřebuju vymyslet jak galvanicky odděleně od palubní sítě napájet ten panelovej měřák
Dojdu do GM a koupim za stovku az dve 1-3W DC/DC menic zality... Na tom neni moc co k vymysleni imho. Pokud teda vylozene si nechces pohrat a udelat si treba maly samokmitak ze dvou tranzistoru. Aj to jde a stacilo by bohate.
ňáký DC/DC měniče sou prej na starejch síťovejch kartách, na těch co maj BNC konektor, tak si asi skusim sehnat tu kartu, jinak si asi postavim něco s ňákym tim 4 nohym integráčem pro to určenym, furt je to pro mě levnější a snažší než dávat stovku až dvě za něco z GMka
Já teda neznam zadnej integrac urcenej vylozene pro galv. oddelenej menic, kterej by umoznoval konstrukci snazsi, nez dva tranzistory a par odporu, dve diody a kond na sekundaru. Ale rozhodni se jak chces.
já už tu mam na nepájivym poli sestavenej a funkční měnič z 12V na 5V (z dřívějška) s MC34063, je to pár součástek, takže je pro mě aktuálně snažší tohle vzít a předělat na plošňák, než vymejšlet a oživovat jinej měnič, ale jinak se tomu nebránim, ale nejsem si uplně jistej jakou topologii teď máš na mysli, jestli vubec budu schopen ten měnič udělat
Na tom aliexpressu co jsi poslal z posledního schémata zapojení chápu to stejně jako u těch ostatních, pokud je měřený napětí do velikosti napájecího, pak to klidně můžeš spojit dohromady.
tak sem to zkusil, spojit červený drátky a vypadá to, že to bude fungovat, tak sem se asi moc stresoval, takže tam akorát vymyslim jednoduchou desku s relátkem nebo mosfetem, aby se ten měřák zapnul jen s autorádiem, zároveň na to budou pověšený ty řídící piny zesilovačů, protože autorádio má max. proudovou zatížitelnost toho spínacího výstupu asi jen 500 mA a nevim kolik ty zesilovače dohromady berou, tak to radši posílim
Hm, tak dobry, ja sem byl zvyklej na ty meracky zalozeny na ICL7106, co se cpaly vsude a tam ty zeme nebyly spojeny. BTW ano, ze starsich sitovek (10Mbit ISA) se daj nakuchat DC-DC menice tusim neco jako 5V/100mA.
Jo, nemel sem to u sebe, ted koukam treba:
CFUS0509C DC-DC 5V -> 9V/0,2A
DC-101 DC-DC 5V -> 9V/0,2A
NME0505D DC-DC 5V -> 5V/0,2A
zatim sem to ani nikde nevyuzil...
hotová deska se zesilovačema, zejtra jí konečně namontuju (snad)
takhle vypadá ze spoda
deska je pokrytá 4D "karbon" folií, všude nerezový šroubky, napájecí kabely maj 16qmm, krom zesilovačů je na ní brzdový světlo a hliníková cihlička s vyjiskřenym logem pioneer, vespod je plošńák s 6x cinch samicema, k tomu budou připojený kabely od autorádia
Dobrý, jsi pochválen od LEDkového prince ...
Buď se mi to zdá nebo je to foťákem nebo je to tak, ale podle mě svítí více než ty moje /tím myšleno více UV/, je ravda, že ty máš 3W na docela malý ploše a já mám cca 12W na veliký ploše.
Nevím, schválně zkus, jak vysoko by jsi musel mít desku /pomocí papíru/, aby ti to nedělalo kruhy, já mám cca 6cm ...
Aha, ty moje mají taky cca 120°, ale psali to číňani
Možná jsem s tím měl počkat a udělat to taky s těma výkonovejma, ale to už je teď jedno, nebudu to rozebírat
Můžeme pak porovnávat jaký kdo bude mít DPSky a jak dlouho bude svítit.
Pokud to máš na osvitku, tak u nás na stránkách je docela pěknej časovač, který jsem pro to speciálně vyvinul
Ty jsi taky spínanej, bohužel jen v určitý doby ...
LEDky by se měly budit zdrojem proudu nikoliv zdrojem napětí jako je třeba zmíněný spínaný zdroj
Takže bossík to má dobře ...
Mno, takle to vypada, ze to sviti krute, pri nejblizsi navsteve si tam vemu na hrani jeden vzorek...
Ta medena plocha pod LEDkama staci na chlazeni? Jesi jo, taks tam nemusel pajet ty hlinikovy hvezdy ale dat to rovnou :)
chudák PTC neví že dělám soustružníka to za prvé a obrázek je na portálu http://mylms.cz což též nejsem já. Hlavně že já jsem blbec ale na tebe nemám hochu ty si evidentně větší
1) pěkně rozkreslený vnitřní zapojení součástky
2) bez googlení je to nějaký PFC controller
3) po chvilce googlení by to mohlo být něco podobnýho MC34262
predpokladam ze nepochodis
co bys za sdileni takove informace asi tak chtel? RayeR se zde zeptal protoze o tobe vi a sam to chce vedet pravdepodobne jen ze zvedavosti ale to jeste nevedel ze budes takto nesdilny
// jediny na svete kdo to vi asi nebudes takze cestou nejmensi odporu to pak dopadne tak ze se Rayer zepta jinde nekoho jineho
>ms-boss
typy predvalecnyho opevneni celkem znam, ale to se stavelo o dost bitelnejc nez tahle skorapka, takze predpokladam, ze je to z novejsi doby...
PTC, myslím si, že pravý Roman je intercosi, utvrdila mě v tom ta věta co napsal : jakej dement se zase vydává za mě ? balíku ty kuse čuráka
Za všechno můžu já
Myslím že Roman si stěžoval za to, že se za něj někdo vydává, to mu smazáním jeho dalších účtů nepomůže. Ne že bych se ho nějak zastával, ale... https://www.youtube.com/watch?v=s3ZvoF3ICVQ
Dik, za info, nasel sem tam treba jeden podobny http://fortifikace.net/pov_poz_ct_jelenice.html
ale neni to ono, tady je vlez resenej jinak. Tam pisou datum 1952. Mozna to melo chranit tovarnu pred diverzanty ze zapadu :) Esteje bopbliz jeden hranatej bunkr, ne o moc vetsi obyvany nejakym houmlesem.
tak ono to není nikdy uplně přesně protože si to lidi stavěli na místě jak se jim hodilo třeba to schodiště
Z továrny přišel betonovej prefabrikát pozorovatelny a to jak ho usadí nebo začlení do terénu bylo už na nich
Už tu dlouho nebyla rubrika "Nesmyslná schémata", tak přidám něco co jsem vyplodil a asi bych dostal bakelitem do xichtu, takto jsem dostal jen pojeb od VroutkaD
Pokud chceš měřit proud motorem (tedy opravdu proud motorem, ne jak antibalda proud zdrojem), tak musí. Jinak bys musel mít bočník opřený o Vcc () nebo použít hallovu sondu (). Obě tato řešení jsou mnohem komplikovanější a debilnější, než mosfet nahoře (použil bych N kanál) s bootstrapovaným budičem - i ten se dá vyskládat z pár součástek diskrétně.
Ano nový VroutekB ti popsal mojí problematiku, toto měření proudu mělo být pro kompenzaci střídy a tím se měl řídit točivý moment nikoliv otáčky.
Kvůli této složitosti jsem to nakonec zavrhl /Vroutek byl zklamán) a udělal klasickou regulaci otářek pomocí PWM a N-MOSFETu s Skem na GND, funguje to zdařile, ale mám problém se zarušením AD převodníku, protože kmitočet PWMky mám ~62kHz a navíc to zkouším na nepájivém poli, DPSka tento problém snad vyřeší, také jsem na DPSku přikreslil odrušovací soustavu AD převodníku, tak snad
Jen pro zajímavost: Tyhle pojistkový spodky při zkratovým proudu pojistku vtahují (drží ji v sobě). Nový pojistkový spodky jsou schopný vlivem zkratového proudu pojistku vyhodit. Naštěstí pojistka proud omezí.
High-end high quality homemade vacuum tweezers
Koupil jsem novou pájecí stanici a tak krom klasických funkcí obsahovala i odsávání kouře k mikropájky, to jsem hned ulomil a sestrojil jsem si takvouhle "vakuovou pinzetu", je to ze zdravotnický kanyly. Není to nic hezkýho, ale funguje tak jak má, unese i větší integráč ....
Průběhy proudu při 1/3, 1/5 a plném otevření při shodném napájecím napětí a štítkové hodnotě kondenzátoru. Při běhu na 1/3 se bude vinutí hřát cca na 120% oproti normálnímu běhu, při 1/5 naopak cca 80%, ale motor se každopádně bude špatně chladit, takže jen na krátkodobý běh.
Pěkný . Něco podobnýho sem kdysi chtěl zkusit u VTTC, ale nějak sem se k tomu nedostal. Akorát si myslim, že by ten řídící obvod měl mít spíš společnej + a zapínat triak zápornym impulzem, aby se dal použít tříkradrantovej triak a nemusel se shánět čtyřkvadrantovej nebo provozovat nějakej triak v nedefinovanym kvadrantu a doufat, že to snad pojede.
Ano ty W8 mě opravdu serou, ale nic s tím neudělám, protože na můj noťas nejdou nainstalovat W7, respektive jdou, ale pak nejde regulovat jas displaye - docela podstatný, může za to BIOS, který je pouze pro W8. Njn v Lenovu jsou zmrdi, ale na ty W8 už jsem si jakštakš zvyknul, hlavně díky Classic Shell
He, o Vroutku uz vim dlouho, kdysi sme tam byli na nake akci... http://rayer.g6.cz/photo/photogal.php?path=./doupov.2k7...
Tak mi trochu vrtalo hlavou, proc si Vroutek vymyslel zrovna Vroutek, jakou to ma spojitost, jestli to ma teda nakou spojitost...
Oni byli tři. Šroubek, Vroubek a Paroubek. Jenže ten třetí nic neuměl, tak šel do politiky.
Popravdě, neználka jsem dostal od babičky, ale nikdy jsem ho nepoužil jinak než na zvýšení podstavce CRT
Chápu tvé nadšení z literatury (sám jsem stejně velký nadšenec), ale tohle je zrovna jedna z mála věcí, co za přečtení stála - jmenovitě např Незнайка на Луне
na měsící je kapitalistickej svět a je to tam všechno uplně nahovno, na zemi je komunismus a je to tam všechno uplně skvělí, nemaj tam peníze, všichni pracujou... jen doufám že mě to nějak nepoznamenalo, když mi to asi v 5-ti letech táta celý přečet
Doporučili by jste upravit nějaký spoj v na tomto DPS ? ?
//Zapojení je prý čistě datasheetove -> nejni moje dílo !
co jsem si ja tak všiml tak je tam celkem zbytečná propojka a pod vrchní tlumivkou je zrcadlova kopie filtru pod koncovkou po vystup
Díky.
Nějak se mi to nelíbí ...
1) Blokovací kondenzátory se dávají co nejblíže k zátěži, tj. téměř na piny toho integráče, pod přívodní svorkovnicí jsou opravdu platný jak mrtvýmu zimník
2) Nechápu "připojení" tlumivek, jsou připojeny giga-tlustou řárou, pak následují nějaký SMD součástky a slaboundá nitka do integráče
3) používej lomené čáry pod úhlem 45°, tohle vypadá šíleně
4) jak na ten integráč připevníš chladič ? Nevěřím tomu, že ta plocha pod ním bude stačit na uchlazení, ovšem záleží na výs. výkonu.
Navíc v datašitu je doporučený návrh desky, ať se tam kamarád zkusí podívat
no jo, tech blokovacich Ccek pod koncovkou jsem si ani nevsiml ..., ty tlusty cary od tlumivek jsou pri ceste do IO pry uz opraveny, ze to opravil hned po tom co mi to poslal a ta tlusta cara je tam pry hlavne pro to ze tam pak bude dopajovat jakysi snimac, co a jaky to mi nerekl, tak pry at to ma kam doletovat. + me tak napada - prodavaji se vubec tlumivky 7uH/5A nikde jsem to nehledal takze nevim, jen mi to prijde jako netradicni hodnota na to aby ji delaly v provedeni 5ti A ale mozna se pletu. kazdopadne pry moc dekuje.
Radši to nechám bez dalších komentářů, neb bych si musel donýst kýbl. Tady opravdu platí ty 8bitovi "kresliči".
A divím se, že tedy pan kolega všecho stavěl všechno zná (až na procesáky) nikdy neviděl indukčnost 7uH na 5A, ba neslyšel ani o tom, že se dá zhotovit navinutím vhodného drátu na vhodné jádro..
Jo, to von nám ještě poděkuje, až mu to po prvním zapnutí shoří, protože to v tomhle stavu ani nic jinýho udělat nemůže.
To se vy dvá nejste schopný ani podívat na referenční design, když nejste schopný sami to poskládat? Oni tam asi texasáci dali tolik různých bokovacích kondů asi jen na okrasu, aby vlály na 10cm vedení...
Lol, rikal jsem ze to nejni moje dilo, ja si vystacim se svyma 30W co jsem psal jiz davno ze mam zhotovene z TPA3122D2ky + k tomu mam ze stejneho IO stereo 15W pro vyskace ani si neumim predstavit ze bych mel v pokoji 100W pustene ! todle je delano kamaradem pro jeho nejspis subwoofer a nejak jsem se mu do toho nepletl, tlumivky 7uH jsem nerikal ze nejdou navinout, ja si zatim vinul vsechny tlumivky co jsem kde pouzil protoze jejich ceny jsou zbytecne moc nahore na to ze to je kousek zelezneho prachu s plastem a kousek medi, jen pochybuju ze to bude kamarad vinout
železný prach + izolant = ferit ? Aha, tak takhle se ferit vyrábí, tak tohle jsem nevěděl
PS. Je to železoprach, né železný prach a železoprach a ferit je úplně něco jinýho. Přečti si o tom něco
Ok, uznavam udelal jsem chybu, ferit je neco trochu jineho aůle to nic nemeni na tom ze jsou ty civky dost predrazene tak je lepsi si je namotat, kazdopadne se mam zeptat, zda by nekdo nenavrhl jednostrany plosnak, ze pry oboustrany je moc drahy, co jsem koukal tak by ho origo velikost vysla priblizne na 600kc vc postovneho ale nevim co on ma pro a proti, tak pisu co mi je receno... :D
je to 1036 to poznám. uplně stejnou DPS sme osazovali na střední. sem prohlásil že tu sračku stavět nebudu, tak sem LMko a dps přenechal, zbytek sem si použil do svých projektů
plošáková krabička je super. dá se kamkoliv cokoliv uchytit pomocí pájky nepovedená hrana se dá lehce opravit díra v čelním panelu která je nanic se nemusí kitovat
Pavle, to pověz Pavlu Dudkovi do očí a udělá z tebe 10 malých do školky.
Co se ti nezdá na tahání cestiček na plošáku? Pořád lepší velký dobře natahaný plošák než to nechutný hnízdo hadů bez rozmyslu tam o kus výš.
Momentálně si opakuju lingebru na zkoušku, ze který jsem dostal na první pokus F a doufám, že nějakej zmrd uvolní termín 4.2., protože jsem 1. náhradník - jinak půjdu 10.2.. Takže se šrotím, co mi z paměti vymazaly lihoviny a nemám čas na bastlení.
Nicméně si zrovna v hlavě pohrávám s několika myšlenkami - třeba postavit si vlastní procesor, paměť s krystalovou zpožďovací linkou, spektrák, transceiver s kódovaným přenosem... prostě typický kraviny.
Jak rychly SRAM potrebujes? 15ns cache 32k nestaci? Prip. z Pentia II pro slot 1 muzes vykuchat este brutalne rychlejsi :)
Jinak pozdravuj Olsaka v linearnim prostoru R3 (nebo keryho vocase to mate :)
Gollovou a u zkoušek je i Kalousová. Bohužel se v testech objevují otázky hraničící s černou magií a s každým termínem je to jen horší...
Mám tu nějaký z 386, PII do slotu 1 taky mám, ale to je funkční počítač, takže ho nebudu jen z rozmaru rozdrbávat. Ony by ty 55ns asi stačily, pokud bych dělal klon něčeho od Intelu nebo PDP/VAX. Koneckonců neplánuju udělat Xeon, že jo.
Těžce. Stačí drobná nepřesnost ve formulaci odpovědi na teoretickou otázku a člověk je v prdeli... na posledním termínu to údajně dali z 20 lidí jen 4.
Jojo, Kalousová je svině největšího kalibru, v definici stačí dyž zapomeneš háček a máš 0 bodů Kamarádovi to opravovala Gollová a dal to na poprvé, zmrd, já už tam byl dvakrát a pořád tam sedí Fko. 10.2 jdu naposledy.
Jinak, teď jsem rozjel "multifunkční" zesilovač, bude to zesilovač 2.1 s bluetooth, MP3 playerem, USB, rádiem a čtečkou karet + jsem do toho chtěl zakomponovat zvukovku s PCM2707, ale Vroutek je hrozný skrblík a nechce se podělit. Jinak koncový zelivač by měl být s 2x LM4780 - 120W pro subwoofer a po 60W pro satelity. Akorát budu muset zbastlit nějaký zdroj, trafo se mi tak dávat nechce, takže asi půjdu do spínáku. No uvidíme co z toho vypadne
Raději ani nevím, vždycky večer téhož dne kouknu do kosu na známku, zatím jsem byl dvakrát, teda třikrát zklamaný /nedal jsem analýzu na prvni pokus - zejtra repete/, ale docela mě naštvala u toho druhýho pokusu, byl o hodně lehčí než první s stejně mi to nedala Početní příklady jsem měl všechny, i dobře, ale teorii jsem neměl skoro žádnou, takže mě to opravdu naštvalo
No, já jsem tam kupříkladu dostal soustavu diferenciálních rovnic a byl jsem v prdeli. Kdyby tam byla jediná rovnice, udělal bych to bez problémů Nejsmutnější je, že během semestru jsem měl z celé skupiny na cvičení, nejvíc bodů.
A předchozí 3 zkoušky jsem dal A,B,C na první pokus
jelikož jsem už dvakrát nedal matiku...
jinak tu vařím okolo motokolečka, koumám další projekt, ladím stroje a vymejšlím kraviny.
z toho složitějšího navrhujeme počítač z doby kamenné založený na logických obvodech. já mám zatím na starosti zobrazovače obsahu pametí a komunikaci s běžným PC aby se nemusel furt kod zadávat ručně. jinak tam mám navržen ruční zapisovač. ten je z dobových obvodů, zobrazovač paměti a komunikaci s PC máme už s mikroprocesorem. to není dobový, to je jen doplněk. je to taková menší pomůcka učební
parádní je, že máme RAMku, zapisovač zobrazovač stavu RAM i komunikaci s PC ale nemáme ten počítač
Když už jsme u těch přenosů, kdysi jsem měl ambiciózní projekt, že udělám dálnívý ovládání autíčka přes Wifi a do autíčka bych umístil kameru a signál bych rovněž posílal po Wifi, ale nějak na to nestačí vědomost, každopádně zajímavý by to bylo ...
A rozumný bitrate čistě hlasu je tak do 3-4kbps a musí tomu být rozumět K tomu se ještě nabalí opravné algoritmy, bez kterých by to v praktickém provozu příliš nefungovalo,šiifrování a nějaká ta signalizace a hned jsi na takovém datovém toku, že se možná nevlezeš do 12,5kHz kanálu Pokud bys jsi zvětšoval šířku pásma, tak jde dosah dolů, ale to znáš...
Můj nový zdroj:
Autotrafo šlo ven, protože stejně před to zařadim regulák, a dovnitř jsem dal bezpečnostní oddělovací trafo 230V 210V 1,1kVA, 2x žárovku, 6A jistič a vypínače. Měřák zůstal, je celkem přesný. Ještě reguláku musím předřadit softstart krabičku, někdy vyhodí jistič v baráku.
Nejlepší je, že to prošlo testem 1kV megmetem, takže mám jistotu, že na výstup fakt síť nevleze. zemnící svorka výstupu je samozřejmě odpojená, tak jak to má být.
Poslední dobou pořád opravuju pulsní zdroje z monitorů, počítačů a všeho možného, tak mi to trochu zlepší bezpečnost...
Vypínačem se otáčet nebude, pouze spíná výstup. Odbočkové autotrafo i s přepínačem a voličem napětí jsem vydlabal a krmim to křižíkem 10A.
A máš pravdu, bylo to trafo na promítačku, co bylo na burze na Jarově asi za stovku na prodej, protože se jim tu těžkou krávu nechtělo tahat zase domů. Vnejší vzhled, oddělené přepínače napětí, uvnitř barevně oddělené vývody pro jemné přepínání primáru a hrubé přepínání sekundáru, značení primár sekundár, vše prostě nasvědčovalo tomu, že je to oddělovák, tak jsem to koupil.
Jen jsem pak doma megmetem zjistil, že je to natvrdo všechno propojeno jedním vinutím a a je to autotrafo
Ale krabička s oddílama a měřákem je fajn, tak jsem z toho oddělovák udělal
Je tam autotrafo i oddělovák. 150VA. Na co třeba víc? Na oživení 99% věcí to stačí. A když to nestačí, mám tu ještě samostatně oddělovák 500VA a v garáži 2,5kVA křižíka.
Já měl a na burze prodal regulák, co měl drát tak na ampér, možná dva krátkodobě. Ten by se tam nevešel. Neměl kryty ani hřídel. Kdo ho na něco použil, může se ozvat
A jinak se mi díky tomuto hyper zdroji podařilo jeden PC zdroj opravit. Měl šlehlé takové ty modré keramiky paralelně s elektrolytama, a vzalo to s sebou i jednu z ochranných diod.
Má velice zajímavou konstrukci (místo větráku turbína) a je úplně tichý. Díky tomu stálo za to ho dát dokupy.
ta stará zásuvka je parádní. lepší jak ty dnešní. navíc super hranatej vzhled k hranatý krabičce. dnes furt je všechno kulaté a bezpečnostní, člověk koupí zásuvky a musí z nich vylámat pojistky aby se daly použít...
Ne, nebudu to fotit. Si nikdy neviděl trafo, variak a trochu měřící elektroniky?
Zajímavý že vzled aby si mohl machrovat vyfotíš ale vnitřek né protože by ses styděl je mi to jasný
Richard má bod honzík nám dojíždí na vlastní aroganci
Honzíku nebolelo to moc ? tak hlavně že děláš grafy jak na běžícím pásu já ho kreslil naposledy na učnáku tak promin PS: když nikdo nebyl ochotnej poradit s ledkou a pak děláš machry, ubohost prostě honzík
5mH (5.2 naměřeno), 1.3A jmen. efektivní proud., max. prac. proud 2A. Dvě jádra T106-26, sycení 465mT. Předpokládané zvlnění B v cílové aplikaci asi 47mTpp, odhadovaná ztráta v jádře menší než 850mW, ve vinutí odhad 1.2W. Ukázalo se však, že ten drát z čínské demagnetizačky je nějaký divný a vykazuje skoro dvojnásobný měrný odpor, takže ztráta bude cca 2.2W. Stále v pohodě přijatelné. Něco přes hodinu práce. Jistě potěší, že musím namotat ještě jednu stejnou.
Mno, tak bud pocitas blbe nebo je to este naka jina neznama slitina/kompozice... Ze by jen treba stopovy necistoty v medi zvysily rezistivitu 2x se mi nak nezda...
Co takhle zkusit s čím to reaguje? Když to bude ragovat s louhem, tak jsou v tom sračky typu hliník, zinek... pokud třeba s ředěnou kyselinou chlorovodíkovou, pak např. železo.
Dál taky změřit hustotu, elektrochemické vlastnosti nebo co tě ještě napadne.
No co no, levnej drát z demagnetizace... já se tím fakt zabývat nebudu. Ty 2W ztrátovýho tepla na tý cívce mě fakt tak moc neserou. S mírným průvanem od ventilátoru se to ani nezahřeje...
Nj, to chce demagnetizaci z poradny rusky TV nebo colorky, tam byl svazek jak prst a ne tkanicka, nejaky zasoby mam, neska je to prvni vec, co bezdomovci z TV vytrhnou...
Já mám teď několik kilometrů /doslova/ drátu o průměru 0,4mm, na brigádě byla plná bedna zničených silových relé - všechny měly ulámaný kontakty, tak jsem si jich pár vral - cívky jsou v pohodě, navíc 0,4ka taky není průměr k zahození
