17.01.2017 (05:41:54)  K # IP X
antibalda (mail) (web) :
Prý zdroj 0-50V 0-40A a prej maká ...
OBRÁZEK
17.01.2017 (05:42:35)  # IP X
antibalda (mail) (web) :
OBRÁZEK
17.01.2017 (06:56:26)  # IP X
Tukanekb8 (mail) :
No to je pekny monstrum **01 To je podle Danykova zdroje, nebo je to tva konstrukce? Ja si nakonec objednal ten toroid, 40V/25A... Tak me napadlo, je velka blbost predelavat svareci invertor na zdroj? Nasel jsem na netu par schemat a docela jim to chodilo...
17.01.2017 (17:18:54)  # IP X
antibalda (mail) (web) :
Nene, moje konstrukce to naštěstí není **01 Našel jsem to v jedný FB skupině - postoval to sám autor, jeho jméno raději tady zveřejňovat nebudu ...
Jinak k tomu invertoru, asi by to problém předělat být nemusel. Pokud by jsi si udělal vlastní PWM kontrolér a připojil na stávající silovinu, chodit by to mělo. Kdysi jsem si takto dělal laboratorní zdroj ze zdroje 55V 22A - původní PWM kontrolér jsem zahodil a dal jsem tam vlastní s TL494 - chodí to parádně ...
17.01.2017 (18:09:25)  # IP X
VroutekB:
Jeho obrázky sem dáš, ale jméno ne. NEchápu. Čí to je? Přiznej toho prasáka, nebo si ho najdu sám **27
17.01.2017 (18:16:39)  # IP X
VroutekB:
https://www.facebook.com/photo.php?fbid=118781323793297...
Tak sem si to našel sám. Stačilo chvíli přemejšlet a vhodně googlit.
17.01.2017 (22:43:28)  # IP X
Peca303 (web) :
Mě tam nejvíc dostává ten "chladič" v rohu. To je úplný steampunk.
17.01.2017 (22:52:39)  # IP X
VroutekB:
Myslíš ten znásilněný štítek? Taky jsem si všiml.. **02
19.01.2017 (20:15:46)  # IP X
RayeR (web) :
Hehe, vnitrek sveho pres 20 let streho zdroje sem taky radsi davat nebudu a taky mi dodnes slouzi, tak neni dost motivace to prekopavat...
20.01.2017 (17:37:14)  # IP X
antibalda (mail) (web) :
RayeR -->
Jen se pochlub **04
Když zavzpomínám na svoje začátky, což není tak dávno, byl jsem na podobné úrovni **02 ...

15.01.2017 (10:47:19)  K # IP X
loučák:
Kdosi se tu ptal po výkonější centrále a já mu poradil ať sežene tuto a stupeň že ne, že raději nějakou novou. Ale proč? Moje zkušenosti, stála 25000Kč, byli k ní dva uloženkový motory. Toto je taky uloženka, prostě jako nová. Rok stála venku bez využití, teď je potřeba, tak jsem k ní dal baterku a v nějakejch -10 jsem ju vpohodě nastartoval. Ikdyž je to rv. myslim 88, tak na 1f zásuvkách je proudovej chránič, na 3f asi ještě neznali 5tikolík, ale pozor, nemá jistič ani pojistky, ale je to řešenné samočině, pokud ju přetížíte, tak výrazně sníží proud a po odpojení zátěže sama obnoví funkci. Váží asi 250kg, bere kolem 1l nafty na hodinu, jmenovitý proud je 10,5A na fázi, ze 4kW štěpkovačem nemá problém. Takže co je na ni špatného?
OBRÁZEK
15.01.2017 (10:54:18)  # IP X
loučák:
PS. já vim že je to takový napiču spojení centrála-štěpkovač, těžký jak děfka a málo efektivní, ale teď není čas bastlit spojení nosič nářadí-štěpkovač, toto je rychlejší.
15.01.2017 (22:18:40)  # IP X
richard (mail) :
Co je řešeno samočiNně? nějak "to" ve větě nemohu najít.
15.01.2017 (23:17:39)  # IP X
loučák:
no odpojení zátěže při přetížení nebo zkratu. Teda to je i u jističe, ale tohle nemusíš nahazovat, nahodí se to samo

12.01.2017 (01:15:27)  K # IP X
VroutekB:
Tyvole, dopíči, já bych ty banky mlátil, ty kurvy zasraný. V bankomatu včera nebyly prachy, dneska ani ten zasraný web neběží. S celou tou jejich javou zkurvenou ať si to narvou do prdele!!!

OBRÁZEK
12.01.2017 (03:03:58)  # IP X
RayeR (web) :
Nj, mrdat banky a bankomaty... :)
I kdyz u RB sem este nefunkcni web nezazil...
14.01.2017 (09:03:14)  # IP X
RBMK (mail) (web) :
Mám fio a čsob
fio je ok, ještě nebyl problém.
čsob je smrdící hromada sraček jak přístupem, tak i webem. "používáte nepodporovaný systém - linux" tak běžte do píči. Ale zatim jim ten hnůj vždycky fungoval. výhledově uvažuju o zrušení.
19.01.2017 (10:16:02)  # IP X
V:
Co bys chtěl - Java je standard v enterprise aplikacích. A navíc za neošetřenou chybu nemůže **02

8.01.2017 (19:02:26)  K # IP X
Pavel_P:
Zdar.
Tak se mi podařilo zbastlit zařízení pro svůj fotovolt.systém, které zabezpečí stejné nabíjení dvou 12V aku ve 24V systému, mám tam toleranci 200mV. Pokud se jeden aku nabíjí o cosi rychleji balancer přepouští proud do toho druhého a tak se to srovnává aby byly stejně nabité.

A naopak při vybíjení, hlavně při tom hlubokém, což moje aku umožňují, ba skoro vyžadují, sleduje rozdíl mezi těmi dvěma aku a pokud se to rozjede, přes danou hodnotu, tak je jasné, že je třeba vybijení ukončit. Odpojí zařízení od aku.

No to zas bude brblání .
OBRÁZEK
8.01.2017 (22:53:33)  # IP X
Dr. Doktor:
Tak když chceš brblání, nebylo by lepší to "přepouštět" i při vybíjení, aby se využila všechna kapacita?
9.01.2017 (06:29:48)  # IP X
Pavel_P:
Při vybíjení není třeba, tam to tak nevadí, jak se to začne rozjíždět tak jsme skoro u dna a je potřeba vybíjení zastavit, páč se to bez balancéru začne rozjíždět a při nabíjení se mi stávalo že jedna byla nabita na 16V a druhá na 14, 24V regulátor pak nabíjení ukončil, což se tímto bastlem srovnalo a jede to jak víno..
16.01.2017 (20:04:40)  # IP X
Tim:
Čím je vykousaná ta kulatá díra? **19
6.02.2017 (10:38:36)  # IP X
milan (mail) :
No já si zabrblám... nechceš si koupit kabelová oka? já si je taky už koupil **02

6.01.2017 (16:54:13)  K # IP X
RayeR (web) :
Kdyz uz si myslim, ze me nic neprekvapi, tak se vzdycky neco najde. Zrovna sem sahnul po sitove snure (vykuchane uz nevim z ceho), protoze jsem potreboval neco vyzkouset, tak oholim buzirku a cekalo me takovyhle WTF...
Ze by snura s bezpecnym proudovym omezenim? Na vidlici je ale psany rating 250V/2,5A. Kdyz sem to zmeril, tak medena zila ma asi 1ohm a ta tenka ma 894ohm, to nemuze protlacit 2,5A @250V ani nahodou. Napadlo me, ze by to slo akorat pouzit jako topny kabel :) Zkratovy proud byl 0,23A, cili asi 60W a snura byla vcelku prijemne tepla, takze se to bude hodit jako topeni na nohy, kdyby nam vypadl kotel **02
Jen nechapu, proc kdyz chteli usetrit, proc tam neudelali obe zily z toho tenkeho dratku, ta med je tam prece uplne nahovno...

OBRÁZEK

OBRÁZEK

OBRÁZEK
6.01.2017 (16:56:25)  # IP X
RayeR (web) :
Kdyz tak bych ji mohl venovat Martinovi Benešovi na napajeni SSTC, pak mu rozhodne nebudou klapat jistice **37
6.01.2017 (22:20:30)  # IP X
Peca303 (web) :
IMHO je to ze zářivkové montážní lampy, ty prý mívaly odporovou šňůru místo tlumivky. Amíci zase dělali lampová rádia se sériovým žhavením, místo žhavicího odporu byla taky šňůra. Ta byla třížilová kvůli přívodu anodového napětí. Průser je, když takovou šňůru někdo zkrátí.
7.01.2017 (03:36:52)  # IP X
RayeR (web) :
Jo, to mi napsal i Michal, ale porad to nevysvetluje, proc je 1 zila z medi, to nedava smysl.
S tim seriovym zhavenim trochu nechapu - i Tesla pouzivala seriove zhaveni, proste na to byly delane lampy rady P, U, V (300, 200 a 50mA tusim) a ty se zapojily do serie este se zaroveckou na podsvetleni stupnice a napeti vyslo akorat na tech 220. V emeryce by jim postacily na 120, neni problem navrhnout vlakno. Ale co sem videl naka americka radia, tak to byly takovy sileny strojovny plny lamp a traf, ze tam rozhodne nesetrili...
7.01.2017 (07:13:55)  # IP X
richard (mail) :
Jj, je to z montážní lampy.
7.01.2017 (09:16:24)  # IP X
Peca303 (web) :
Málokdy to žhavení vyšlo přesně na napětí sítě. U Učkových lamp to při nejběžnějším osazení UCH-UCH-UBL-UY dává 145 V, u televizí záleží na tom, kolik lamp bylo použito. Vždy tam ale musel být nějaký odpor nebo lépe termistor, jinak by se studené vlákno po zapnutí spálilo.

V Americe se dělalo kde co, nejen velká drahá rádia, ale i malé plastové křápy za pár babek. Ty pak měly to sériové žhavení, později se začly dělat lampy se žhavením 150 mA a tam to u typického osazení pěti elektronkami opravdu vychází na těch cca 120 V + termistor. Tady máš jeden curtain burner: http://www.tuberadioland.com/Emerson109_main.html
7.01.2017 (14:05:13)  # IP X
koste (web) :
K čemu tohle sakra bylo? **16
8.01.2017 (02:45:11)  # IP X
RayeR (web) :
>Peca
Docela pekne radio, podpalovac zaclon, hehe :)
Takze princip je uz stary nejmin 80 let a cinani ho po letech znovuobjevili, no to me po... Jo, v teslackych U prijimacich byl na to jeste vykonovy odpor, to sem zapomnel uvest. Ten odpor se dost zhavil, takze se obcas prepalil nebo se od nej vypekla ta bakelitova skrinka (v Talismanech je to opravdu vevnitr hodne na tesno). Ty lepsi radia, treba Telefunken Choral C, mely v serii este variator, ktery ten proud jakstaks stabilizoval.
8.01.2017 (12:15:09)  # IP X
Radek (mail) :
tak proti tomuhle je šňůra s fází na modrým ještě pořád pohoda... **35
8.01.2017 (15:05:21)  # IP X
richard (mail) :
Jaká šňůra, síťová s koncovkou do zásuvky? Ale vždyť tam přece není definováno, na které straně bude "fáze". Apropo, modrý i hnědý jsou pracovní vodiče, úplně stejně nebezpečné, jediný rozdíl mezi nimi je, jaké mají postavení vůči zemi. Spotřebiči to je (a musí) být také jedno.
6.02.2017 (10:43:13)  # IP X
milan (mail) :
kabel z 8W lampy se celkem pěkně hřeje. ale svítí to. trochu. **02

4.01.2017 (17:30:12)  K # IP X
loučák:
kdo si by dnes zadriftovat? Mě to driftovalo ani sem nechtěl **02 Vždycky ty přemýšlyvý výrazy lidí když řekneš, že máš škodovku 4x4 s dieselovým řadovým šestiválcem. Většinou řeknou, ře se nic takovýho nevyrábělo nikdy, když ještě dodáš že to má 12l zdvihovej **02
OBRÁZEK
4.01.2017 (19:55:52)  # IP X
SOB's (mail) :
párkrát sem si při průjezdu zatáčkou v areálu nebo na parkovišti pomoh ručkou
4.01.2017 (21:59:15)  # IP X
d.mh:
Na drift mi přijde lepší klasický traktor, než kloubový. Ale nesmí bejt moc těžkej, protože 16-tunová kráva na sněhu moc nechce zatáčet...
4.01.2017 (22:04:49)  # IP X
loučák:
však já říkám že jsem ani nechtěl driftovat, ale v těch náklonech to drfitovalo samo. Toto jsem jel po lehce odkloněné cestě a najednou jsem byl o 4m jinde ani nevim jak **02 Jo starej zetor s dělenýma brzdama, to je jiná.
4.01.2017 (22:49:58)  # IP X
loučák:
a taky jsem mohl počkat až sleze sníh, nikde bych nezapadal, vše by vyšlo na poprvé, bylo by to o hodinu dřív hotový a porjel bych tak o 20l nafty míň. Ale víš jak, tohle prostě lákalo si porajtovat. Mě sere že jsem netočil všecko, koupim soudek nafty, držák mobilu na sklo a vyrazim zas
6.01.2017 (09:08:26)  # IP X
richard (mail) :
Tady by někdo měl znát rozdíl mezi driftem a smykem...
6.01.2017 (18:35:01)  # IP X
loučák:
jo, bylo to myšleno v nasázce. Ale asi by s tím šlo driftovat, by čuměli ti machýrci co po nocích lítaj u Lidlu na parkovišti kdych jim to přijel ukázat. Jenže taky je rozdíl když se na parkovišti projede nádrž zhnilé E36 nebo škodovky
6.01.2017 (18:37:31)  # IP X
loučák:
A možná bych se vyšplhal i vejš, kdych se to nebál rozjet
OBRÁZEK
7.01.2017 (01:17:56)  # IP X
toman:
Toho snehu mate nejako pomenej. :D Tu je skoro meter a momentalne teplomer ukazuje -25. Driftovat ide s hocicim ale na takom snehu idealne 4x4, obcas na ML trochu rozvyrim prasan. **20
7.01.2017 (10:23:46)  # IP X
loučák:
tak ješt trochu připdlo, ale bude tady tak 35cm max. Někdy asi na to parkoviště zajedu, dám malou pětku, uravřu zadní diferák, sundám lžícu, což ubere tunu hmotnosti zadní nápravě a uvidíme, myslím že to půjde **02

31.12.2016 (01:18:36)  K # IP X
VroutekB:
Tak sem zas urobil nějaký vývojový test-bastl. Tentokráte měnič +12V na -56V. **02

OBRÁZEK
2.01.2017 (15:04:37)  # IP X
RBMK (mail) (web) :
pěkně malý. To děláš toner transfer metodou?

Budeš mít na burze další kanál SPA-200 - plošák, Lko a ochranu? dík **07
2.01.2017 (15:31:43)  # IP X
VroutekB:
Tonertransferem toto? By ses osral **02 Někdy ti pak vyfotim nějaký, co ještě nebude natřený kalafunou, aby byla vidět lépe ostrost hran a čistota povrchu mědi.

OBRÁZEK
2.01.2017 (18:31:42)  # IP X
Tim:
Tak tohle bych chtěl tonerem vidět **02 - asi nereálné, ať žije fotocesta
2.01.2017 (19:41:49)  # IP X
RayeR (web) :
Jo, raci priplatim par kacek za transparentni folii, kterou pak muzu pouzit x-krat nez se mrdat s nejistym vysledkem nakeho nazehlovani...
A kcemu ze bude tech -56V dobrych? Naky takovy menic ale na AC (asi 120V) sem delal na EL folii pro LCD...
2.01.2017 (19:55:54)  # IP X
VroutekB:
Na napajeni nejakeho meraciho pripravku...
2.01.2017 (19:57:02)  # IP X
VroutekB:
Jo, folie do laseru stoji asi 3Kc kus. Navic, kdyz se delaji takovehle male plosaky, tak staci ukrojit kousek a zbytek folie se opet muze priste strcit do tiskarny.
3.01.2017 (22:26:42)  # IP X
Tukanekb8 (mail) :
No fotocestu jsem jeste nejak poradne nezkousel, sice mam veskery vybaveni (osvitku, fotocitlive plosnaky, vyvojku, folii...) no ale jsem linej zkouset, kdyz neco delam tak hned a ne se srat s ''odladovanim'' fotocesty... S prezehlovanim jsem si zatim vystacil v pohode udelam cestu 0,2mm coz me zatim staci az az...Ovsem je fakt, ze to nevypada tak hezky. BTW po mem ''uspechu'' s nixie kostkou (video jiz brzy **02 ) jsem se rozhodl pokusit o verzi 2 ktera bude na stejny princip ale mnohem mensi, se ZM1020... Zdroj anodoveho napeti se mi povedlo vmestnat do rozmeru 18x21mm **31
3.01.2017 (22:40:04)  # IP X
VroutekB:
To musí jít udělat i menší, jak to viz výše. Místo elytů keramiky, vhodný mosfet třeba v SOT23 a něco jinýho než SO8 34063.
3.01.2017 (23:48:32)  # IP X
Tukanekb8 (mail) :
No na vstupu mam smd elit a na vystupu misto toho velkyho elitu jsem nasel keramiku 4u7/200V, IO porad stejny a mosfet jsem nasel tento: http://www.infineon.com/dgdl/Infineon-BSC900N20NS3-DS-v... v sot23 jsem nic vhodneho nenasel, poradis? Pride mi, ze cim mensi pouzdro, tim vetsi odpor...
4.01.2017 (00:06:10)  # IP X
RayeR (web) :
Jo, jako na rychle plosnaky jdu taky s lihovkou a layout vymyslim tak nak za behu (na jednodussi veci...)

Dej tu kostku schvalne na ten kikstarteeer ci indigogo, americani radi nixiky :)
4.01.2017 (02:57:20)  # IP X
VroutekB:
Elyt... di s elytem doprďous, na USB beztak nemůžeš dávat žádnou velkou kapacitu a malá kapacita v elytu je dobrá tak jako tlumení parazitních kmitů a rezonancí. Tam máš mít keramiku, ta bude mít ESR tak v řádu páru desítek miliohm (čili tak dva řády pod esr běžnýho malýho elytu).

Co tendle? Mě se to líbí víc. Je to parametrově přiměřené tak akorát, co se týká Rds. A krásně malý futrálek 3,5x3,5mm
http://www.mouser.com/ds/2/302/PML340SN-842973.pdf
4.01.2017 (09:32:31)  # IP X
Tukanekb8 (mail) :
Ja jsem kokot, nevim jak me napadlo napsat elyt s mekkym i **30
Kapacitu mam 220u zkusim se poohlednout po nejake keramice... Ten mosfet se mi libi, je jeste mensi nez co jsem nasel akorad cca $3 je celkem dost... Diky moc za tip a za radu!
4.01.2017 (13:47:59)  # IP X
VroutekB:
Co kecáš, dyť ho na mausru mají za dvacku v kusovce. (AKorát sem si nevším, že nejsou skladem). Tak si vyber jiný!

Elyt je na tohle fakt na prd. To zvlnění napětí totiž neomezuje ta kapacita, ale pak hlavně ESR. S tou keramikou by bohatě stačilo třeba 10uF. Však si to můžeš napočítat.
4.01.2017 (14:04:48)  # IP X
VroutekB:
Tak si objednej z alíku/ebaye třeba AON7458. Desetikačku kus...
http://www.aosmd.com/pdfs/datasheet/aon7458.pdf

Jinak pokud chceš extrémně šetřit rozměry, můžeš ten měnič tahat přímo i procesorem ;-)
4.01.2017 (15:34:21)  # IP X
Tukanekb8 (mail) :
Fakt dik za rady, uz se tesim az to pride z ciny a otestuji to. To pouzdro 3x3mm je uz na hrane mych moznosti, bude to vyzva **02 ale usetri to hodne mista!
4.01.2017 (19:14:36)  # IP X
VroutekB:
Jednovrstvá deska je na tyhle věci nesmysl. Udělej o pořádně na dvě vrstvy a pošli číňanovi. Tohle jedno kolečko tě vyjde na 35Kč i po započítání pošty a přijde to za dva týdny.
(Itead má teďka 50x50mm 2vrstvu za 350 i s 12denním poštou)
5.01.2017 (16:31:28)  # IP X
Tukanekb8 (mail) :
To by bylo hezky ale nepujde to, je to prototyp a chci verzi dva udelat na oboustranou desku. Navic nemyslim ze to budu delat ''seriove''. Treti verzy bych chtel udelat na Farnyho digitron... No uvidime, ted budu cekat na soucastky...
5.01.2017 (18:58:32)  # IP X
VroutekB:
nechápu, jaký má smysl se s tím na enkrát doma mamrdlovat, když za tři stovky můžeš mít doma profesionální plošáky? A vyhodit 3 tisíce za za digitron ti pak nepřipadá divný, když tři stovky za normální plošák je problém? **19
6.01.2017 (16:38:59)  # IP X
Tukanekb8 (mail) :
Kreslim to tak jak potrebuju, neplanuju nejakou velkou vyrobu, kdyby se to chytlo, tak pak si desky urcite necham udelat. A bohuzel nemam na to abych mel na stole takovou kravinku s digitronem za 3k, bylo by to na kseft.
7.01.2017 (14:36:19)  # IP X
VroutekB:
Investovat 350 kaček do výroby plošáku ti připadá jako plánování velké výroby? **18 Navíc jich dostaneš 10 a tím spíš, že těch digitronů máš tři prdele, tak toho zkrátka vyrob třeba 5 kusů a prodej, ať se ti zaplatí součástky i všecko, co jsi do toho investoval ne?**30

Teď sem tu třeba chtěl vyzkoušet nějaký prototyp s asi 50 součástkama. Můžu si to doma vyleptat. S THT se srát nechci, na SMD potřebuju 2 vrstvy, aby to za něco stálo. Tak už to rovnou udělám pořádně a nechám vyrobit za ty 3 stovky číňan, protože věř, že za ty 3 stovky se mi doma ale vážně nechce dvouvrstvou desku dělat. **30

OBRÁZEK

26.12.2016 (15:05:05)  K # IP X
Tukanekb8 (mail) :
Uz dlouho jsem si chtel vyzkouset praci s SMD soucastkami. Porad jsem nevedel na cem se to naucit. Kdysi jsem si udelal elektronickou hraci kostku s digitronem. Napadlo me tedy, toto zapojeni predelat. Cele je to napajene z usb. OBRÁZEK

Vice fotek zde: http://tukanekb8.rajce.idnes.cz/Nixie_dice
26.12.2016 (15:11:41)  # IP X
VroutekB:
Tak s digitronem to dělat by mě vážně nenapadlo **02
Ty desky sou nažehlovaný? Na fotocestu to vypadá mizerně, zdá se mi to docela prožraný skrz.
Při pájení používej míň pájky a více tavidla,máš v těch spojích velký bakule cínu a zdá se mi, že ti špatně vzlíná na desce: tzn buď málo/špatný tavidla nebo nedokonale očištěný povrch DPS.
Btw, tys to nejdřív zapájel a pak ořezal dokulata? To bych nedoporučoval dělat, dycky prvně opracuj plošák na finální tvar a pak pájet. (aby nedošlo k mechanickému poškození součástek).
26.12.2016 (15:28:19)  # IP X
Tukanekb8 (mail) :
Ano je to prezehlovany a vetsina cest byla 0,3mm. Jo no nejdriv jsem to osadil a pak az strihal, protoze jsem si nebyl jistej, jestli to bude chodit a nechtel jsem delat zbytecnou praci **01 no vickrat to uz neudelam strihalo a zacistovalo se to pekne nakokot... Doporucis mi prosim nejake dobre tavidlo? Az v praci na to opracuju nejaky pekny obal (nejspis nezrezova trubka) tak udelam i video na trubku...
26.12.2016 (15:42:59)  # IP X
VroutekB:
Na homodomo desky pomáhá velmi úspěšně desku po důkladném očištění přetřít tenkou vrstvou kalafuny rozpuštěné v lihu - stačí poměrně slabý roztok, netřeba tam mít půl milimetru lemtavé vrstva. Pak už jen pájet trubičkovou pájkou s obsahem tavidla. Vhodný je sehnat si něco s obsahem MTL468 nebo podobného na bázi kalafuny.
Na pájení továrních desek se hodí přidat nepatrně tavidlo extra, velmi kvalitní je např FUTURE HF REWORK JELLY. Není zrovna levný, ale je taky zrovna docela dost kvalitní :-)
Voní dokonce příjemně jak když mentolově, ale čmoud z něj docela fest dráždí oči, narozdíl od klasické kalafuny.
26.12.2016 (18:37:49)  # IP X
RayeR (web) :
Pekne, docela verim, ze takovy retrodesign by na ebaji mezi silenci frcel, mzona na stovky $, zkus rozjet byznys :)
26.12.2016 (19:12:22)  # IP X
Tukanekb8 (mail) :
Tyjo, tak to by me ani ve snu nenapadlo... Takova kravinka, po technicke strance je to primitivni... Ruznych step-up menicu je na netu mraky a kostek taky... To si snad kazdy bastlir dovede udelat doma sam, i amater jako ja... Asi se tim uz zabyvat nebudu, dam do najakeho obalu, natocim si video a tim to hasne... Mozna by to slo jeste zmensit (mimojine pomoci oboustrane dps)... No i kdyz tehle IN1 mam jeste mozna 20ks **02

24.12.2016 (12:51:03)  K # IP X
danyk (mail) (web) :
Hezké Vánoce všem **05

OBRÁZEK
27.12.2016 (09:59:18)  # IP X
Dominik20:
Máme stejné koule jen jiná barva. LED řetězy jsou proti tomu ošklivé. Jen po 42 letech často dochází k nefunkčnosti, která není způsobena žárovkami.

22.12.2016 (23:13:46)  K # IP X
VroutekB:

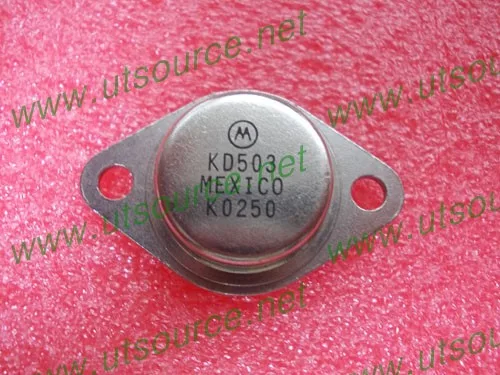

Drzost číňanů nezná mezí, a tak utsource nemohl zůstat pozadu, že...
OBRÁZEK
22.12.2016 (23:54:47)  # IP X
8-bit (mail) (web) :
LOL! **03
23.12.2016 (20:27:23)  # IP X
ms-boss (mail) (web) :
Motorolá mexikooo
Ještě měli přidat pár čínskejch symbolů a značku CE vyraženou zespodu **02
23.12.2016 (21:35:34)  # IP X
VroutekB:
Když zmiňuješ čínský znaky v popisku... Tohle mi nedávno posílal kamarád:

OBRÁZEK
24.12.2016 (09:38:58)  # IP X
Radek (mail) :
a teď hledej, šmudlo, co je to za šváb. Kuře na kari se smaženými nudlemi **37
24.12.2016 (12:06:56)  # IP X
Voitano (mail) :
Třeba opravdu opajcovali Tesláckou KD503 a mají fabriku v Mexiku **07
26.12.2016 (00:34:18)  # IP X
ms-boss (mail) (web) :
Vždycky mě udivuje, že jeden šroubek a velkej kus plechu je o tolik levnější než 2 šroubky, že to tak ty kurvy vždycky udělaj
26.12.2016 (03:08:36)  # IP X
RayeR (web) :
LOL, ta KD503, kde se to da koupit, kuchnu :)
jinak hosanci, jak byl ten vtip.... optimista se uci anglicky, pesimista rusky a realista cinsky? Tak sup, treba za nakych 10 let tu budem mit bezne soucastky s "cajem".. :)

>ms-boss
Ono to pritlaceni trandu plechem je ale lepsi, nez sroubovat ty TOCka , pac ty srackovy podlozky se ti muzou pritlakem ohnout a trand palk nedoliha na chladic..
26.12.2016 (03:42:13)  # IP X
RayeR (web) :
Hm, a tohle ma k originalu taky daleko, co? Si z nas delaji prdel...
https://www.alibaba.com/product-detail/-Electronic-comp...
OBRÁZEK

20.12.2016 (23:23:53)  K # IP X
SOB's (mail) :
OBRÁZEK
zkusil sem z ebaye ten modul s INA226 pro měření napětí, proudu a výkonu k arduinu, použil sem k tomu knihovnu kterou už někdo udělal, protože sem z toho nebyl vubec nijak moudrej, takhle to je zatim supr, líbí se mi že i přes velkou obnovovací rychlost ta hodnota nekmitá a drží, akorád ty kurvy tam daly 100mOhm bočník a ono to umí max +- 85 mV takže teď s tim nemůžu měřit žádný velký proudy, ale sem zvědavej až to napojim na bočník co mam v autě u zesilovačů a zobrazim bargrafem, kam až budou lítat ty proudový špičky...
21.12.2016 (09:15:17)  # IP X
Tim:
Pškný VFDčko **01
21.12.2016 (18:58:11)  # IP X
RayeR (web) :
He, tak to ses dostal dal, me este lezi v supliku, tak snad pres Vanoce... jinak snad neni problem si tam napajet jinej bocnik ne? Tak primarne to bylo delany na naky blbinky do labu a ne na desitky A do auta, co byz za tech par susni nechtel...
21.12.2016 (20:41:02)  # IP X
SOB's (mail) :
já nic neřikám, jenom si ztěžuju že teď hned nemůžu vyzkoušet měřit s tim větší proudy, dneska už mi přišel z hadexu bočník, tak sem to zkusil, myslim si osobně, že za 150,- je přesnej jak psí prdel a teplotní závislost asi taky ňáká bude, zatim to ale vypadá v pohodě, při 10A ukazuje stejně jak jinej měřák viz. video:
https://www.youtube.com/watch?v=f_6TCFkOLB0&feature=you...
22.12.2016 (12:28:15)  # IP X
RayeR (web) :
To je uz docela bazmek, na kolik A? Sem myslel, ze by ti stacily takove ty z tlusteho dratu, rapove par mOhm, co maj v TME za par korun...
22.12.2016 (12:50:31)  # IP X
SOB's (mail) :
Tohle je 100A/50mV a pak sem vzal jeste 200A/60mV nevis jestli s tim modulem muzu merit napajeci napeti ?

17.12.2016 (17:14:21)  K # IP X
Tukanekb8 (mail) :
Da se to na neco pouzit? Predpokladam ze to je merici trafo z trafa pro obec??? OBRÁZEK
OBRÁZEK
17.12.2016 (20:43:31)  # IP X
karpi (mail) (web) :
to napětí je nějaký divný 26KV. U nás je všude 22kV a 35kV. Dřív bylo (občase se ještě najde) 5,1kV 6,3kV 10kV
17.12.2016 (20:54:55)  # IP X
Tukanekb8 (mail) :
Tak to je asi maximalni napeti ne? Na 22kV to taky pujde si myslim, ale zkouset to nebudu, i kdyz mam trafo 10m od baraku to by eonaci asi cumeli kdybych si natahl prodluzku **02
17.12.2016 (21:12:09)  # IP X
karpi (mail) (web) :
na klasickém měřičáku by bylo něco v podobném stylu 22000V/√3 -> 100/√3

Viz třeba zde nějaký info o měří.... traf... http://www.vn-experimenty.eu/index.php?stranka=ptn
17.12.2016 (22:20:51)  # IP X
VroutekB:
Jenže tohle nejspíš není PTN ale PTP. **13
17.12.2016 (22:44:36)  # IP X
karpi (mail) (web) :
Z fotky to neni moc zřetelný ale PTP to bude. Už jenom kvůli tomu proudovýmu převodu 40/5A. Tipuju cca 50-60. léta
18.12.2016 (00:01:09)  # IP X
VroutekB:
Já se domnívám, že z fotky to zřetelný jasně je. Už jen provedením primáru a i popisem na štítku: 40/5A .
18.12.2016 (00:05:01)  # IP X
Tukanekb8 (mail) :
No a mam to rozebrat, nebo strelit? Koupi to nekdo?
22.12.2016 (23:15:00)  # IP X
VroutekB:
Rozebrat na kov a zbytek zahodit, podle mě to má poškozenou izolaci, nebo je to nekompletní.
Navíc, využitelnost to má limitně se blížící nule.

16.12.2016 (18:41:00)  K # IP X
RayeR (web) :
Tak takovy klasicky zazitek z dnesniho nakupu **02 (jak sem zvyklej porad chodit do patra pro soucastky, tak sem si toho proste nevsim, moje blbost, ale to tempo prodavacu je vrazedne...)
OBRÁZEK
16.12.2016 (22:09:10)  # IP X
Tukanekb8 (mail) :
Tak jsi si mel vzit aspon jednu modrou ledku (ta se vzdycky hodi) abys tam nestal zbytecne **02**02**02
16.12.2016 (22:30:03)  # IP X
d.mh:
U slona jsem byl jen jednou, asi před osmi lety. Na jedný pokladně polovodiče, na druhý pokladně chladiče, na třetí pokladně držáky baterek. Pokaždé stejná fronta. Nikdy víc.
16.12.2016 (23:38:24)  # IP X
Tim:
Vidím, že situace v Praze je stejně vražedná jako v GME v Plzni...**34
17.12.2016 (09:07:41)  # IP X
Radek (mail) :
jo, po ránu jsem se nasmál, dík **03
17.12.2016 (16:16:44)  # IP X
Dominik20:
Tohle dělení mi přijde trochu upadlé. Radši všechno objednám a pokud je to možné někam jinam.
18.12.2016 (00:56:28)  # IP X
8-bit (mail) (web) :
Jn, v Brně to bylo úplně stejné utrpení, taky asi 3-4 pokladny a u každé fronta. Snažil jsem se tomu obchodu vyhýbat jako moru, ikdyž jsem tehdy měl ty choboty jen kousek od privátu.

15.12.2016 (21:19:13)  K # IP X
VroutekB:
Tak po dlouheee době zas nějaké bastleníčko... **19

OBRÁZEK

OBRÁZEK
15.12.2016 (22:00:35)  # IP X
MrSlehofer (mail) :
co za švába tam máš že má integrovanou i balanci?
15.12.2016 (22:49:20)  # IP X
Tukanekb8 (mail) :
Hosi, jak dovedete udelat neco tak miniaturniho... Docela bych chtel mit takovy zkusenosti... Muj sen je si udelat digitronovy hodinky (s jednim digitronem) ale s myma soucastnyma schopnostma bych musel nosit elektroniku pri nejlepsim v ledvince **02
15.12.2016 (23:31:05)  # IP X
VroutekB:
bq76925 + STM32L011D3. A zas tak miniaturní to není. Šlo by to udělat ještě mnohem menší, ale vážně nebyla nutnost. Teď už je to hlavně otázkou softwaru.

14.12.2016 (20:38:42)  K # IP X
VroutekB:
**02**02
OBRÁZEK
14.12.2016 (21:07:11)  # IP X
MrSlehofer (mail) :
docela extrémní požární riziko pokud jsou ty hadice z plastu**18
hádám Asie nebo velice Východní Evropa**16
14.12.2016 (23:28:42)  # IP X
milan (mail) :
přívody pro plynove komory? **02
15.12.2016 (16:32:53)  # IP X
Dominik20:
Nepůsobí to nijak bezpečně, ale jistý smysl pro pořádek tam je.**02
15.12.2016 (17:52:49)  # IP X
Peca303 (web) :
Za tím zazděným oknem pokračuje utěsněná chodba sloužící jako centrální plynovod. Hadice do ní ústí a všechny plynoměry jsou tedy zapojeny paralelně.
15.12.2016 (18:20:13)  # IP X
MrSlehofer (mail) :
To zní jak pěkně blbej nápad, stará chodba=tuna míst úniku**16
23.12.2016 (20:28:30)  # IP X
ms-boss (mail) (web) :
Hm, takovej netěsnej plynojem musí bejt docela nebezpečnej **02

14.12.2016 (03:29:26)  K # IP X
RayeR (web) :
Tak nam prestala UPSkovat UPSka u serveru a hle, vytahl sem z toho naky Kunglongy, uz docela vybouleny, ale nastesti jeste ne tolik, aby nesly vytahnout. Tak sem objednal Panasonicy za ~550Kc/ks, snad vydrzi dele nez 3 roky...

OBRÁZEK
14.12.2016 (08:14:24)  # IP X
Dr. Doktor:
Změř nabíjecí napětí.
15.12.2016 (14:17:20)  # IP X
RayeR (web) :
Po 2 dnech std. provozu na sit je tam 27,28V, tj. idealne 13,64V na clanek, ale zadne balancovani tam neni, sou natvrdo v serii a UPSka vidi jen souctovy napeti...

2.12.2016 (22:22:29)  K # IP X
Janci:
Tak toto je skvostne **20
OBRÁZEK
3.12.2016 (12:49:57)  # IP X
danyk (mail) (web) :
Co když jednu vidlici zapojím a na druhou sáhnu? **02 A ten kolík je připojenej nikam, k fázi, a nebo k nule, kterou ten časovač rozpojuje? **20 Taky můžu zapojit obě vidlice do tý dvojzásuvky, ale každou opačně **16. Ale ne, nejlepší nápad je zapojit jednu vidlici do smyčky a druhou vidlici do zásuvky, čímž budu celý dům vlastně napájet volnou energií **02.
3.12.2016 (16:32:00)  # IP X
Dr. Doktor:
Náhodou sranda musí bejt, když to bude svítit přes hodiny tak OK (mimochodem zobrazujou čas zrcadlově **02), když jen sepne PIRko tak taky dobrý, ale až to sepnou hodiny a zároveň aj PIRko, tak je 50% šance, že to vybuchne. Náš stromek s klasickýma žárovkama žere skoro 300W **02
3.12.2016 (21:32:27)  # IP X
RBMK (mail) (web) :
Otočíš, zhebneš. Topič v Temelíně ti omlátí lopatu o hlavu...
8.12.2016 (10:12:29)  # IP X
milan (mail) :
to bude venkovní provedení... když du kolem baráku v šest z práce, svítit to nemusí, jen když du, tak by mohlo. ale večer to bude svítit furt **02
dvoupolove vidlice mají opodstatnění. když to svítí furt, nebo to vyhazuje pojistky, da se to rychle překonfigurovat. a taky se to dá využít ke sporáku nebo rychlovarce **04 **02
když je ráno, tak je furt v síti, jindy je v síti jen když jsme v kuchyni :D
Life Hack **04 šup s tím na YT **38
24.12.2016 (00:06:21)  # IP X
harchom (mail) :
to je pre amatérov, originál uber vianočný dôchodca zapojí hodiny na L1 a pirko na L2 **20

30.11.2016 (21:06:09)  K # IP X
Tukanekb8 (mail) :
Tak co decka, uz mate adventni kalendare?
OBRÁZEK
1.12.2016 (01:59:20)  # IP X
antibalda (mail) (web) :
Kalendář je pěkný, ale ta pájecí stanice je hezčí. Koukám, že jsi dal na moje doporučení a koupil tu co jsem radil ... Jak jsi spokojený ?
1.12.2016 (04:15:03)  # IP X
Tukanekb8 (mail) :
Nekde tady na foru najdes podekovani za doporuceni, je to super, oproti tomu co jsem mel o nekolik levelu. Dokoupil jsem si hroty u cinana a good. Hodne me bavi ten nastavitelny horkovzduch, docela jsem koukal jak je to nastaveni presny ( +/- 1'C) Na moje pajeni, coz je cca 2-8h tydne je to asi nejlepsi volba.
12.12.2016 (07:39:05)  # IP X
richard (mail) :
Můžeš sem dát detailnější foto toho panelu nad stolem?
To se mi celkem libí...
12.12.2016 (14:01:22)  # IP X
Tukanekb8 (mail) :
napis mi na tukanekb8(A)seznam... ja ti neco poslu, tady to nebudu spamovat... **01

30.11.2016 (19:40:04)  K # IP X
loučák:
dobře, tak teda to hodim sem, když je to obrázková.
Pohled na návrh horního budiče, obě vrstvy
Obr: https://s22.postimg.org/7f00yxuv5/Jeden_budi.jpg
30.11.2016 (19:40:18)  # IP X
loučák:
OBRÁZEK
30.11.2016 (19:42:13)  # IP X
loučák:
Top
OBRÁZEK
30.11.2016 (19:43:30)  # IP X
loučák:
OBRÁZEK
30.11.2016 (19:48:22)  # IP X
loučák:
jenom teda ještě takovej dotaz, když bych vyhodil ty 4N35 a dělal podpěťovku, tak stačí přidat odporovej dělič a použít některé z nevyužitých hradel?
30.11.2016 (20:05:23)  # IP X
Arambajk:
Cesty mezi koncovými tranzistory, C6 a výstupem gate by určitě šly zkrátit a udělat širší (menší indukčnost)
Naopak ta zenerka a odpor na posuv napětí nemusí být tak blízko. (C7 pouze je důležitý)
30.11.2016 (20:12:55)  # IP X
loučák:
ok, dík
30.11.2016 (20:35:51)  # IP X
loučák:
ono by to na ten výstup a vstup chtělo asi aj jinej konektor, že? Že bych tam da třeba jen ty zlacený piny a na ně přímo napájel vodiče?
30.11.2016 (21:00:30)  # IP X
Arambajk:
tohle bych zrovna nechal, ještě tam můžou být wagosvorky např.. se stím bude lépe pracovat, když se to bude pak skládat nebo vyndavat pro ladění.
1.12.2016 (10:24:28)  # IP X
loučák:
no stejně už jsem vymazal ten návhr, jsem si všiml že to ani nemá správný rozměry, ale ještě prosimtě jak vyřešit ten přenos PWM signálu mezi jeho zdrojem a těmi vstupy 7414? já jen jestli to můžu takle naférovku propojit nebo v tom bude nějakej zádrhel? Vedení nebude delší než 60cm
1.12.2016 (15:34:03)  # IP X
Arambajk:
"jeho zdrojem" co bude zdrojem, myslíš ty úplně na vstupu? Musí sedět napěťový hladiny, aby se do dalo spojit. Výhoda je, že maj schmitt, hysterezi, takže by problémy neměly vznikat.
1.12.2016 (15:41:13)  # IP X
VroutekB:
Z té kombinace SMD-THT je mi na grcání...
1.12.2016 (19:00:58)  # IP X
loučák:
ok, už to předělávám, jinak co je špatně na kombinaci SMD-THT? Však já myslel že není nic lepšího z hlediska impedance jako SMD keramika zespod přímo na hnátách?
8.12.2016 (10:14:23)  # IP X
milan (mail) :
taky dělám SMD-THT... nevidím na tom nic špatného. je to skoro všude.

25.11.2016 (11:35:12)  K # IP X
staffy (mail) :
Som zvedavý, či to bude naozaj aj fungovať :) Má to byť opakovateľná ochrana pred pripojením na viac ako 65V (do cca150V) plus je tam dióda ktorá chráni zariadenie pred pripojením na opačnú polaritu. Teplotne to kompenzuje tá zenerka 6V2. Toto bude zaliate v batériovo napájanom module, preto tam nemôže byť napríklad transil v spojení s pojistkou. Kodník C43 bude možno osadený podľa potreby. OBRÁZEK
25.11.2016 (18:43:06)  # IP X
VroutekB:
A co jako? Eště si z toho vyhaž ty kraviny a bude to lepčí. **02

http://www.ti.com/lit/an/snva717/snva717.pdf
26.11.2016 (12:35:26)  # IP X
RBMK (mail) (web) :
dá se to udělat tak, že by to chránilo proti přepólování a zároveň by šlo pře sto tu baterku dobíjet?
26.11.2016 (12:53:42)  # IP X
Tukanekb8 (mail) :
Relatkem ktere sepne baterie, jen pokud bude pripojena spravne... Pokud se pouzije s prepinacimi kontakty, tak je jedno, jak se baterie pripoji...
26.11.2016 (13:01:43)  # IP X
VroutekB:
Jasný, relátko, ideální ochrana proti přepětí a taky pro nízkopříkonová zařízení s malými rozměry. **03
26.11.2016 (13:20:44)  # IP X
Tukanekb8 (mail) :
ne proti prepeti, jen proti prepolovani jako doplnek cehokoli... no rozmery je druha vec...

23.11.2016 (14:06:49)  K # IP X
RayeR (web) :
Zajimave grafko :)

OBRÁZEK

17.11.2016 (15:20:29)  K # IP X
VroutekB:
Pokračování ságy o 30mH tlumivce: Spínák spíná a funguje. Ještě to chce FULL LOAD test, jen co najdu vhodný zdroj čím to nakrmím a zátěž, kde to vytopím. **05 Ale asi už nenastane žádný nečekaný problém.

OBRÁZEK
18.11.2016 (21:19:27)  # IP X
VroutekB:
Pokračování seriálu o večerním bastlení. Tentokrát užitečný dělník pro zjišťování odezvy zdroje na skok. **37
Možná, že jsem si s tím vyhrál trochu víc, než je nutné **02

OBRÁZEK
18.11.2016 (22:08:56)  # IP X
VroutekB:
OBRÁZEK
18.11.2016 (22:38:42)  # IP X
StandaM (web) :
Pekny. Ty vyvazovani kabelu kanickou me vzdycky fascinovalo. **04
19.11.2016 (11:56:49)  # IP X
Radek (mail) :
a není v tom ani jeden mikrokontrolér. To zírám **02
20.11.2016 (20:44:24)  # IP X
VroutekB:
Komplet funkční bastl zdroje, s pár nedodělky, které lze řešit až později při návrhu finálního plošáku. **04
Návrh desky možná už přenechám kolegovi.

OBRÁZEK
21.11.2016 (10:08:58)  # IP X
Voitano (mail) :
Zajímají mě parametry a detajly pro ten zdroj, pokud to není tajné. A co všechno umí ta umělá zátěž. Vypadá to pěkně
21.11.2016 (14:53:28)  # IP X
8-bit (mail) (web) :
Je to ten 4kvadrant který jsi tady řešil? **01
21.11.2016 (15:17:04)  # IP X
RayeR (web) :
Jo pekny zatezovatko, taky pouzivam ,ale ta moje konstrukce je spis blizsi k danykovi **02 Proste s tema zdrojema tu nedelam zas tak casto, abych si moh v praci dovolit nad tim ztratit vice casu. Krmim to ze stolniho f-generatoru a pripojim oscik. Ono to staci, hlavne na relativni porovnai se hned ukaze rozdil mezi solidni a srackovou konstrukci...

Spis bych si potreboval doma ubastit nake zatezovatko na konst. proud pro mereni akumulatoru. V nouzi pouzivam zarovku, ktera svym nelinearnim odporem pomaha stabilizovat proud...
21.11.2016 (20:39:44)  # IP X
VroutekB:
Voitano: Umělá zátěž je NE555 s vysokonapěťovým mosfetem a dvěmi sadami odporů, každá 3K3 24W volitelně spínačem vpředu. BNC na trigger osciloskopu vzadu. Slouží k testování odezvy zdroje na skokovou změnu zátěže.
Zdroj bude klasický regulovatelný 0-400V s nastavitelným omezením proudu 0-300mA.

8bit: 4kvadrant sem dělal jendé laboratoři ve škole. Když sem měl zapojení komplet odladěné, tak si to soudruzi rozmysleli a mě to tu leží v šuplíku.
21.11.2016 (21:16:17)  # IP X
Voitano (mail) :
Bude ten zdroj řešený se spínaným předregulátorem s udržováním konstantního rozdílu na klasickém regul. tranzistoru , nebo bude regulace napětí a proudového omezení přímo ve spínaném zdroji?
21.11.2016 (21:22:30)  # IP X
VroutekB:
Z fotky je to snad víc, než patrný, ne? Předregulátor + lineár. Žádný normální běloch (krom několika zvláštních jedinců omezených schopností) nebude topit 150W do chladiče, protože to prostě je neekonomický a nesnadno realizovatelný. Proto se dělají předregulátory, nebo se aspoň shazují odbočky na trafu. A protože tohle je řešení na míru dostupným trafákům s jedním 400V sekundárem, musel tam jít spínák.
21.11.2016 (22:28:51)  # IP X
Voitano (mail) :
Tak teda sorry za stupidní dotaz, nebyl jsem si úplně jistý, co je ta deska napravo

15.11.2016 (01:47:17)  K # IP X
VroutekB:
Čelendž na dnešní večer: Tož namotáme si tlumivku. 30mH 0,5A do nějakého speciálního pokusného bastlu, jímž se budu s kolegou možná zabývat v práci. Podrobnosti: ETD29 g=1.0 CF139-asi?, 490z d=0.3mm.
Měření: Rdc=5.6ohm, multimetrová indukčnost 26.4mH (to je ale trochu mimo, proti kýženým 30mH (-12% asi). Proud nasycení: 590mA: OK. Zpětně přepočteno to odpovídá 422mT. CF139 by se měla ale nasytit až při 490mT při pokojové teplotě. Budiž však.
Druhé měření indukčnosti metodou di/dt dává výsledek 31mH - což je výrazně blíže očekávání. A víte co je zajmavý? Po opětovném přepočtení z těch 31mH vychází nasycení na 495mT. Zatraceně trefa do katalogové hodnoty.
Takže co? Že by ten za*sraný UNI-T LC měřák stál takle za vyližprdel? (Nepřekvapuje). Lepší měření bude provedeno zítra v práci na pořádném RLC mostu Hameg.

(Pozn.: Proud na oscilogramech je zaznenán jako úbytek na šuntu 0,47R, Utest=15V.)

OBRÁZEK

OBRÁZEK

OBRÁZEK
16.11.2016 (18:42:08)  # IP X
RayeR (web) :
Pri jake f a jakym prubehem to vubec ten merak meri? Kdyztak muzu vzit na otestovani ten agilent RLC do 100kHz...
17.11.2016 (12:21:01)  # IP X
VroutekB:
Který měřák myslíš? Multimetr? Nemám ponětí, ale očekával bych něco na úrovni danykového cívkoodhadníku.

V práci sem to pak projížděl na tom Hamegu, což je klasický impedanční můstek. Zajmavý je, že pro malý kmitočty to taky tvrdí okolo 26mH, ale jak člověk dojede blíž ke 100 kilům, už to má těch cca 31 co sem změřil "hrubou silou proudu a osciloskopem". Samozřejmě do toho keca mezizávitová kapacita, která nebude malá, ale stejně, nedá se to vysvětlit tak snadno. Pokoušeli sme se to zteoretizovat v práci, ale nepříliš úspěšně.
17.11.2016 (16:06:54)  # IP X
StandaM (web) :
Merit Z civky s feromag jadrem a divit se, ze je zavisla na kmitoctu jetrochu mimo misu, ne? to by mel inteligentni beloch jako ty vedet. **03 Permeabilita je silne zavisla na kmitoctu a navic je to komplexni cislo, takze se s kmitoctem postupne "preliva" cast Xs na Rs. O zavislosti L na amplitude ani nemluve. A kapacita samozrejme udela taky hodne. Pokud mas nahodou dostatecny rozsah kmitoctu, jakoze uz Hammeg 8118 asi ne, tak muzes jit vysoko nad rezonanci a prepnout na Cp-neco a mas odhad mezizavitovky... Jinak merit frekvencni zavislost frekvencne zavisle impedance je taky potencialni problem, protoze nastavena hodnota "level" na mustku je hodnota naprazdno na generatoru. Za tim je ale vystupni odpor, kterej je u Hammeg mostu navic promenlivej s rozsahy. Cili vi buh, pri jaky urovni meris - delas sweep ve frekvenci, ale meni se ti s tim i amplituda. Nevzpominam si, jestli Hammek 8118 (nebo kerej?) ma ALC nebo const-V/const-I rezim, ale i kdyby, tak rozsah generatoru bude omezenej. No a porovnavat RLC mustek a nejaky ukazovatka pracujici na nezname f i U je taky najivni.
17.11.2016 (16:22:39)  # IP X
VroutekB:
Za to ty příliš taky projevy inteligentního bělocha nemáš.**22
17.11.2016 (21:10:03)  # IP X
VroutekB:
Pokud ti to stále nedocvaklo, v tom mag. obvodu je vzduchová mezera. Takže kolika procenty se asi tak podílí to feromagnetikum svou nelinearitou? **16
18.11.2016 (07:59:32)  # IP X
StandaM (web) :
V mezerach mam mezery, to priznavam. Ale efektivni µr civky s mezerou je porad primo umerny µr feritu, takze frekvencni zavislost asi nezmizi. Amplitudova taky ne zcela, protoze se jen posunes do jine casti nelinearni funkce µr = f(H) podle toho, jak velkou mezeru das. Kazdopadne jak tak koukam na ten pocet zavitu, tak to bude hlavne ta kapacita.
18.11.2016 (09:33:09)  # IP X
Dr. Doktor:
Efektivní ur cívky s mezerou není úměrný ur feritu.
18.11.2016 (19:18:52)  # IP X
StandaM (web) :
No jak rikam, z magnetizmu si moc nepamatuju, takze se zeptal stejdy googla a rika: μe = μr / (1 + (μr x lg / le))
To mi prijde proporcialni celkem dost.
19.11.2016 (12:35:47)  # IP X
Dr. Doktor:
Všimni si, že pokud "μr x lg / le" je mnohem větší jak 1, tak se ti μr v podstatě vykrátí (jednička ve jmenovateli půjde zanedbat). Toto platí řádově pokud je mezera větší než asi 0,1 mm.
19.11.2016 (22:31:46)  # IP X
StandaM (web) :
Kej, presvedcili me... Ja furt cumel na 0.3mm a on to byl prumer dratu. S lg=1.0mm je to pro tenhle ferit max 2% rozdil. Tech +12% fakt leda rezonance. Se 490z a 30mH by to i mohlo klidne byt.

14.11.2016 (22:54:21)  K # IP X
Tukanekb8 (mail) :
Tak se taky pochlubim. Rodice maji doma saunu a odesel jim origo rozvadec, uz jednou jsem ho kdysi opravoval, ale podruhe uz se mi to nepodarilo. Jedna se prakticky o termostat a casovac sepnuti. U toho origo (ktery mimochodem stoji cca 6k) byl casovac z 555ky. Tudiz pro casovani treba 3h to bylo nepouzitelny, nekdy to seplo za 2,5h, nekdy za 3,5h... (Asi zavysle na okolni teplote?) Nevim, nepouzivalo se to... Tak jsem se rozhodl ze to vyrobim cele nove. Jelikoz nedovedu programovat, musel jsem jit cestou neceho hotoveho. Tak jsem vyuzil Danykovo termostat a univerzalni hodiny, za coz mu velmi dekuji, ze je nekdo, kdo zverejnuje funkcni a uzitecny veci. Sauna ma 7kW na 3f... Rele jsou na 24V, traficko jsem pouzil 18V a pro elektroniku jsem pouzil 7805, pred kterou jsem dal do serie 3x 4007 a presto na ni slo cca 18V. Po failu (ktery jsem tady nekde popisoval) jsem ji radsi dal chladic. Takze do budoucna uz vim, ze bych si mel vice pohrat se zdrojem. Samozrejme jsem do sauny dal nevratnou tepelnou pojistku, aby se tam nikdo neupek, kdyby neco selhalo. Hodiny i termostat ovladam otocnym koderem. Do budoucna mam jeste z ciny objednany GSM spinac, aby se sauna dala sepnout mobilem. Jo a silovy cesty jsem jeste radne pocinanoval. Klidne mi napiste, co jsem treba udelal blbe a pod, budu rad.
http://tukanekb8.rajce.net/Sauna
15.11.2016 (01:36:09)  # IP X
VroutekB:
Pěkná práce. Příště před odkaz na obrázek dej Obr: jinak se pyču zobrazí. A závyslé na teplotě to nebude, spíš závislé a záleží na použitých komponentách. Dlouhý intervaly (je-li jejich délka předem známa) se lépe dělají třeba děličkou 4060 a čítáním 50Hz pulzů ze sítě, nebo lokální RC oscilátor ze stabilních součástek (svitek nebo NP0 keramika jako kondík).
15.11.2016 (16:39:40)  # IP X
antibalda (mail) (web) :
Osobně bych nepoužíval relátka na 24V, ale na 5V, abych to mohl napájet společně se zbytkem elektroniky - vyřešen problém s 7805kou.
Jinak pěkný **04
15.11.2016 (20:10:30)  # IP X
Tukanekb8 (mail) :
No ty kraso, to album ma uz pres 580 zhlednuti!!! Je to vubec mozny? To je uz jak na fejsbuku **02 Proc jsem to takhle udelal ma hned nekolik duvodu, jednak mam jeste hromadu techto traf (230/18/250mA) ktere jsem kdysi koupil za par kacek (doslova) a take mam tyto rele ktere jsou dostatecne vykonne a nebyli moc drahy (corka z prace buhehe) **02 Ale jo jak rikam, priste si se zdroji musim vic vyhrat, tady jsem to odflakl...
15.11.2016 (21:06:47)  # IP X
VroutekB:
Na antibaldovu radu se vyser, je to blbost. Takle ti 7805 krmí jen procesor a topí jen naprosté minimum. Kdyby měla krmit i tři 5V relé po 100mA každé, tak i přes použití menšího sekundárního napětí získáš super topení. Takže hezky zůstaň u 24V relé, které žerou jen po cca 20mA a jsou dost tolerantní k tomu, zda za trafem máš 18 nebo 30 voltů.
16.11.2016 (04:27:22)  # IP X
Tukanekb8 (mail) :
Ja to pochopil tak, ze mysli, aby se pouzil treba jeden malej 5V spinak, nebo trafo 5V ktere by se pro rele jen usmernilo a pro elektroniku by se stabylizovalo na tech 5V treba ze 7V...
16.11.2016 (07:51:46)  # IP X
antibalda (mail) (web) :
Samozřejmě to bylo myšleno, že by se použil jeden zdroj oněch 5V a ten by napájel všechno bez nutnosti použití stabilizátorů.
16.11.2016 (18:21:05)  # IP X
VroutekB:
Prosímtě, kolega, a který zdroj bez stabilizace (regulace) je vhodný pro napájení procesoru a relátek současně? **19
Nebo chceš procesor pověsit rovnou na filtrák za grecem? **03
16.11.2016 (20:09:38)  # IP X
antibalda (mail) (web) :
Pane kolego, někdy mi přijde, že přemýšlíte palcem u nohy.

Mluvil jsem o 5V zdroji, který bude mít na výstupu 5V, takže žádný trafo usměrněné grecem a pak stabilizované, prostě malý spínáček, třeba z nabíječky na mobil. Krmil bych tím pak jak relátka tak i procesor. Ještě nějaké otázky ?
17.11.2016 (12:23:01)  # IP X
VroutekB:
Aha, takže 5V spínák. A ten spínák nemá regulátor (stabilizovaný výstup), vole?**11

Takže než nechat jedno malé tráfko, grec, filtrák a 7805, tj dohromady asi tak 5 součástek, které tam vydrží fungovat příštích 20 let, bys tam jako dával spínák? Eště řekni že počítal a motal tráfko na to, atd. **03

14.11.2016 (19:34:51)  K # IP X
Pavel_P:
Podarilo se mi zachranit peknou desku do sbirky
OBRÁZEK
15.11.2016 (01:33:25)  # IP X
VroutekB:
Z čeho to je? Hádám nějaká prašivá kopírka či tak něco?
16.11.2016 (18:31:12)  # IP X
RayeR (web) :
Zajimave, takovy cip sem jeste nevidel. Copak asi bude vevnitr?

Návštěvní diskuzní kniha danyk.cz
Hlavní diskuze Diskuze s obrázky Bazar Píseček


Strana 9 / 34
Vláken 847, na str:


RSS danykovy diskuze - tato kategorie   RSS danykovy diskuze - všechny kategorie

Stará diskuze
