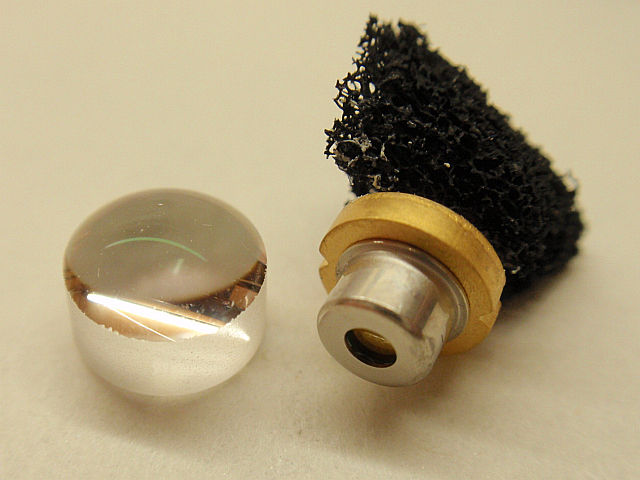

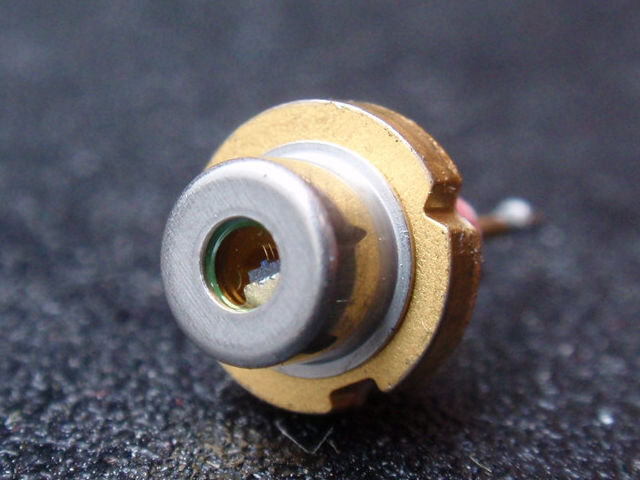

Nyní se mi podařilo sehnat modrou laserovou diodu s výkonem 1W a vlnovou délkou 445nm a pouzdrem TO18 5,6mm a také optiku pro ní, a tak jsem
mohl vyrobit vlastní výkonný modrý laser :).
Tato dioda má sytě modré světlo s vlnovou délkou 445nm, na rozdíl od diod z blu-ray (BD-ROM, BD-R, BD-RE), které mají vlnovou délku 405nm a svítí
téměř neviditelným fialovým světlem (na rozhraní viditelného a ultrafialového světla).
Výkon diod je mnohanásobně vyšší, než u diod z CD-RW a DVD-RW mechanik (vypalovaček).
Optika s diodou se však rychle zahřívá. Dioda je už po 10-20s příliš teplá. Zjistil jsem, že pro delší provoz bude potřeba lepší chlazení.

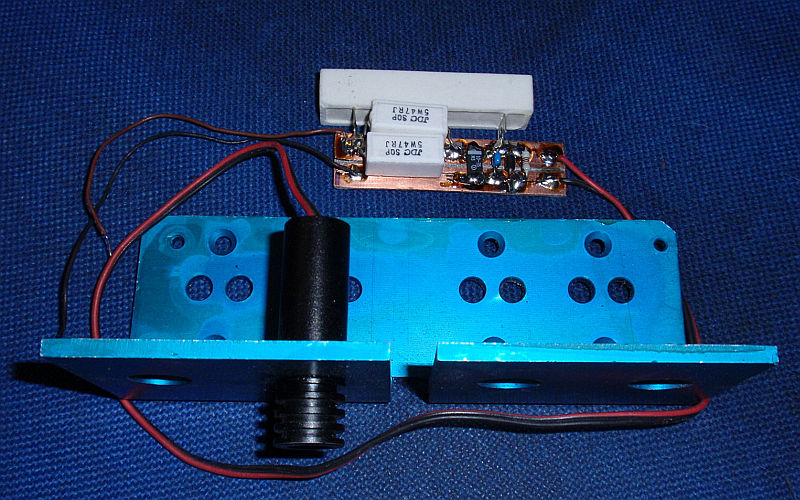

Proto jsem optiku připevnil na velký hliníkový chladič.

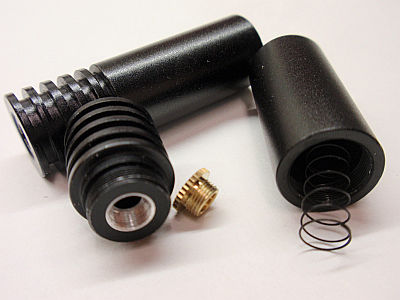

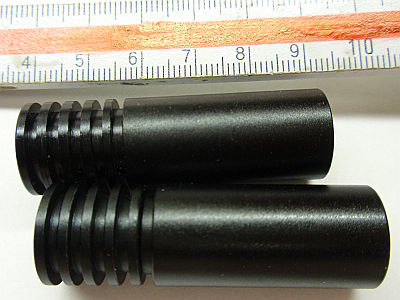

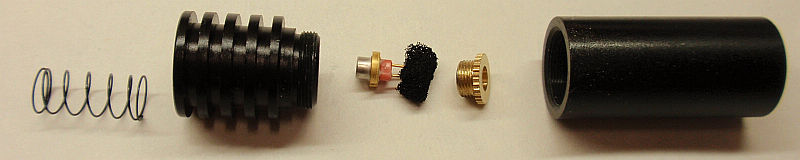

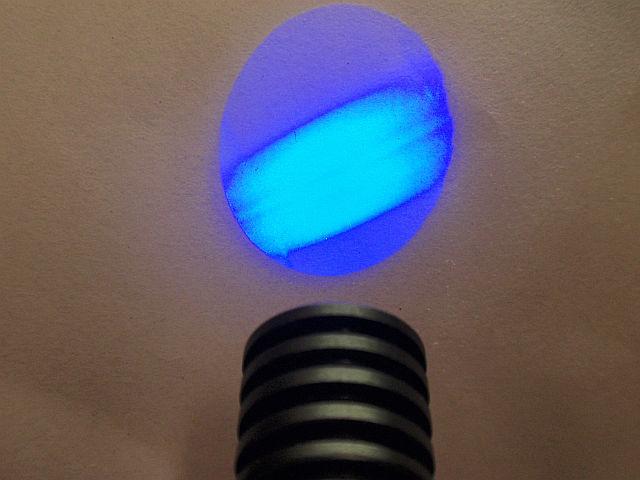

Optika umožňuje přesné zaostřování laseru šroubováním čočky v "červu" s jemným závitem.
Lze zaostřit do blízkého ohniska i do rovnoběžného paprsku. Diodu lze napájet buď přes odpor z regulovaného zdroje
(jednodušší řešení) a nebo pomocí stabilizátoru proudu s LM317T ze zdroje s napětím v rozmezí 7-16V (složitější řešení, ale proud se nemění v závislosti
na napájecím napětí).

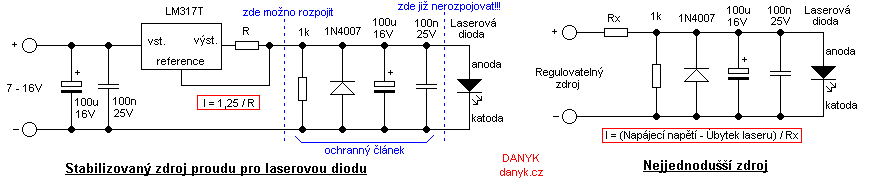

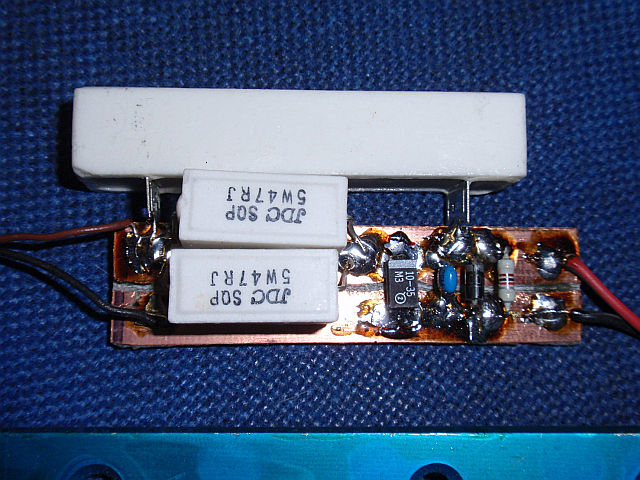

Obvod LM317T je nutno umístit na chladič. Proud je určen odporem R1. Jeho hodnota se určí výpočtem R = 1,25 / I.
Na laserovou diodu je připojen ochranný článek tvořený čtyřmi součástkami (ve schématu modře označeno).
Kondenzátory, dioda 1N4007 a odpor chrání laserovou diodu před statickým nábojem, dioda 1N4007 navíc i před přepólováním.

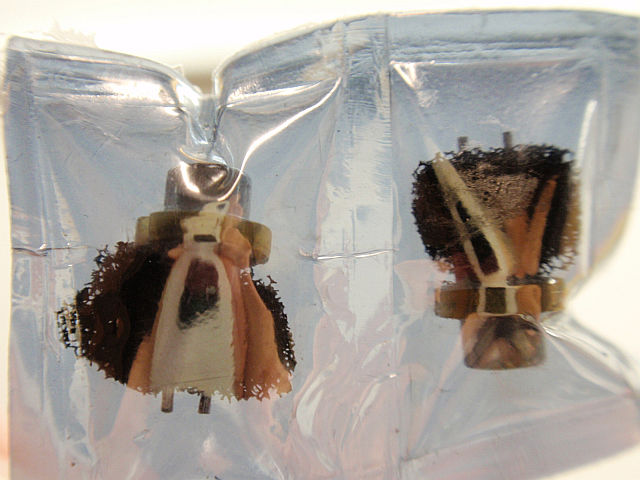

Tento článek by měl být s diodou pevně spojen hned po jejím vybalení z ochranného antistatického pytlíku a antistatické pěny.
Dále by mělo již být s diodou a ochr. článkem zacházeno jako s celkem.
Při manipulaci, úpravách nebo výměně zdroje neodpojujte přímo holou diodu, ale diodu i s tímto článkem.
Pozor - této diody není kostra s ničím spojená. Proto je nutné ji s jedním z pólů spojit, jinak bude dioda velmi lehce zničena elektrostatickým nábojem.
Já jsem jí spojil s katodou. Spojení vývodů s kostrou je nutné i během letování. Doba letování musí být co nejkratší.
Dioda nesmí být letována bez chladiče (kovové optiky)! Pozor - elektrostatická citlivost této diody
je daleko vyšší, než např. u unipolárních integrovaných obvodů.

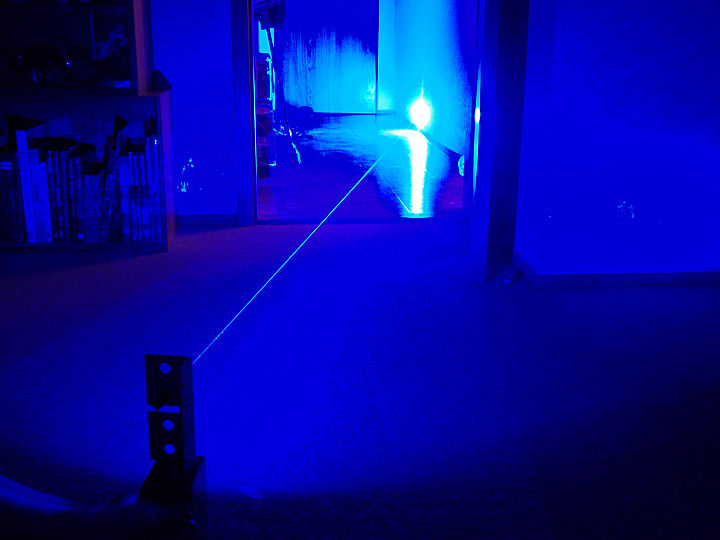

Diodu jsem testoval při proudu 960mA, při kterém je typický optický výkon diody 1W. Dioda má velmi jasné modré světlo a viditelný paprsek.

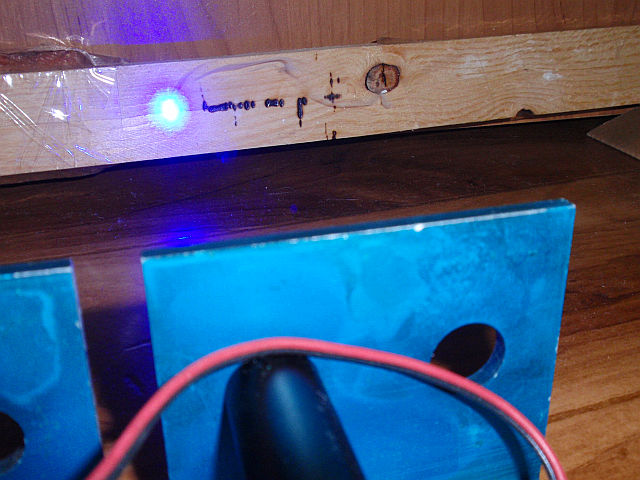

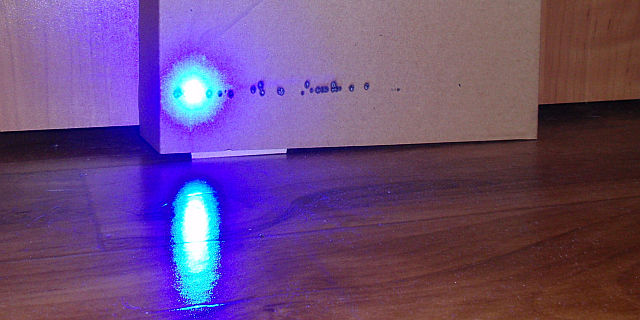

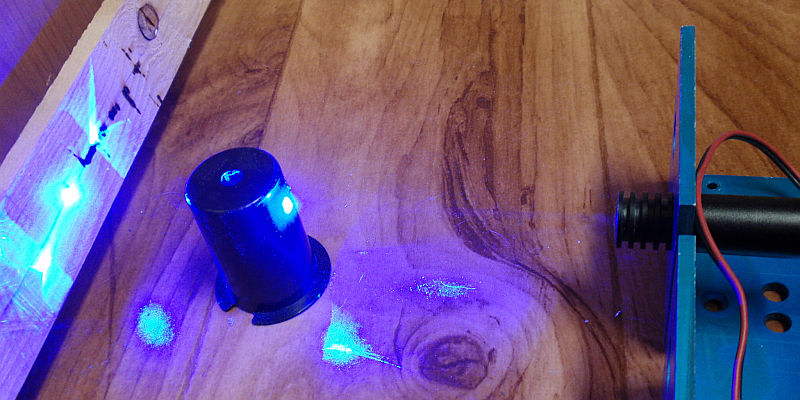

Dioda pálí do papíru, plastů, látky, dřeva a pod. Pálí i ze vzdálenosti mnoha metrů a paprsek nemusí ani být příliš dobře zaostřen.
Papír nebo plasty pálí slušně i s průměrem paprsku 3mm. Tepelné účinky se zdají větší, než u předchozích diod 1W 808nm.
Může to být tím, že modré světlo je více pohlcováno, a nebo také horší kvalitou infračervených diod a jejich optik.
Co se týče max. proudu, dioda má ještě značnou rezervu. Někteří bastlíří vybavení měřičem optického výkonu prý
dokázali z tohoto typu diody dostat optický výkon 1,5 - 2W, ale já jsem se ke zvýšení proudu nad zmiňovaných 960mA neodvážil.
Zvyšování výkonu nad 1W (proudu nad 960mA) může výrazně snížit životnost nebo vést k okamžité destrukci.
| Parametr | hodnota | jednotka |
| Pouzdro-průměr | 5,6 | mm |
| Vlnová délka | 445 | nm |
| Jmenovitý výkon | 1000 | mW |
| Jmenovitý proud | 960 | mA |
| Maximální proud | 1400 | mA |
| Prahový proud | 200 | mA |
| Úbytek napětí při jm. I | 4,45 | V |
| Diferenciální účinnost | 1,36 | mW/mA |
| Max. pracovní teplota | 55 | °C |
| Životnost | 20 000 | h |
| Životnost v rukou lamy :) | 1 | ns |
