Schéma zkoušečky SN1 (Vadasky)

(Schéma sériově vyráběného zaříznení)

"SKÚŠAČKA SN1" - Zkoušečka síťových napětí do 500V (Vadaska). Skládá se ze dvou částí: Jednou je orientační elektromagnetický měřič napětí do 500V ss a st, cejchovaný 110V, 220V, 380V a 500V. Druhou částí je doutnavková fázovka s dotykovou ploškou, kombinovaná s detektorem pořadí fází. Detektor pořadí fází využívá dotykovou plošku a hroty A a B. Hroty se připojí na 2 fáze. Pokud jsou v pořadí A-B, doutnavka svítí. Pokud jsou v pořadí B-A, doutnavka nesvítí. Detektor je tvořen doutnavkou, dvěma odpory 1M2, jedním 560k a kondenzátorem 3n3 / 630V.

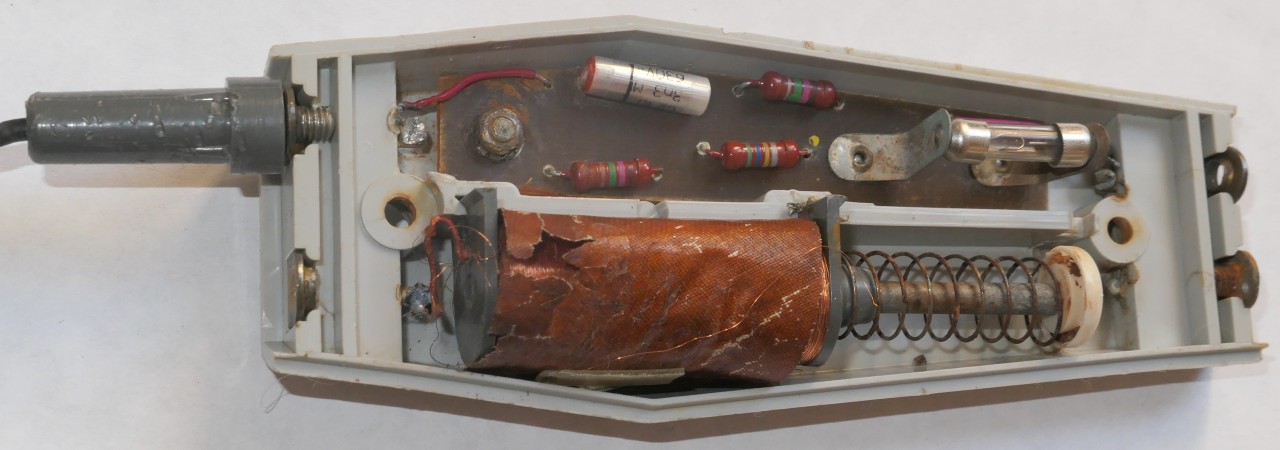

Rozebraná Vadaska. Vlevo na desce je vidět šroub s maticí, který ji spojuje s dotykovou ploškou.

Zkoušečka s popisem: SKÚŠAČKA SN1 Sieťových napätí do 500V. Merať max. 10 sekund. Poradie fáz: A-B svieti, B-A nesvieti.
