Bezdotykový tester vysokého napětí Kerbl "Tester WIRELESS" pro elektrické ohradníky
(Schémata sériově vyráběných zařízení)

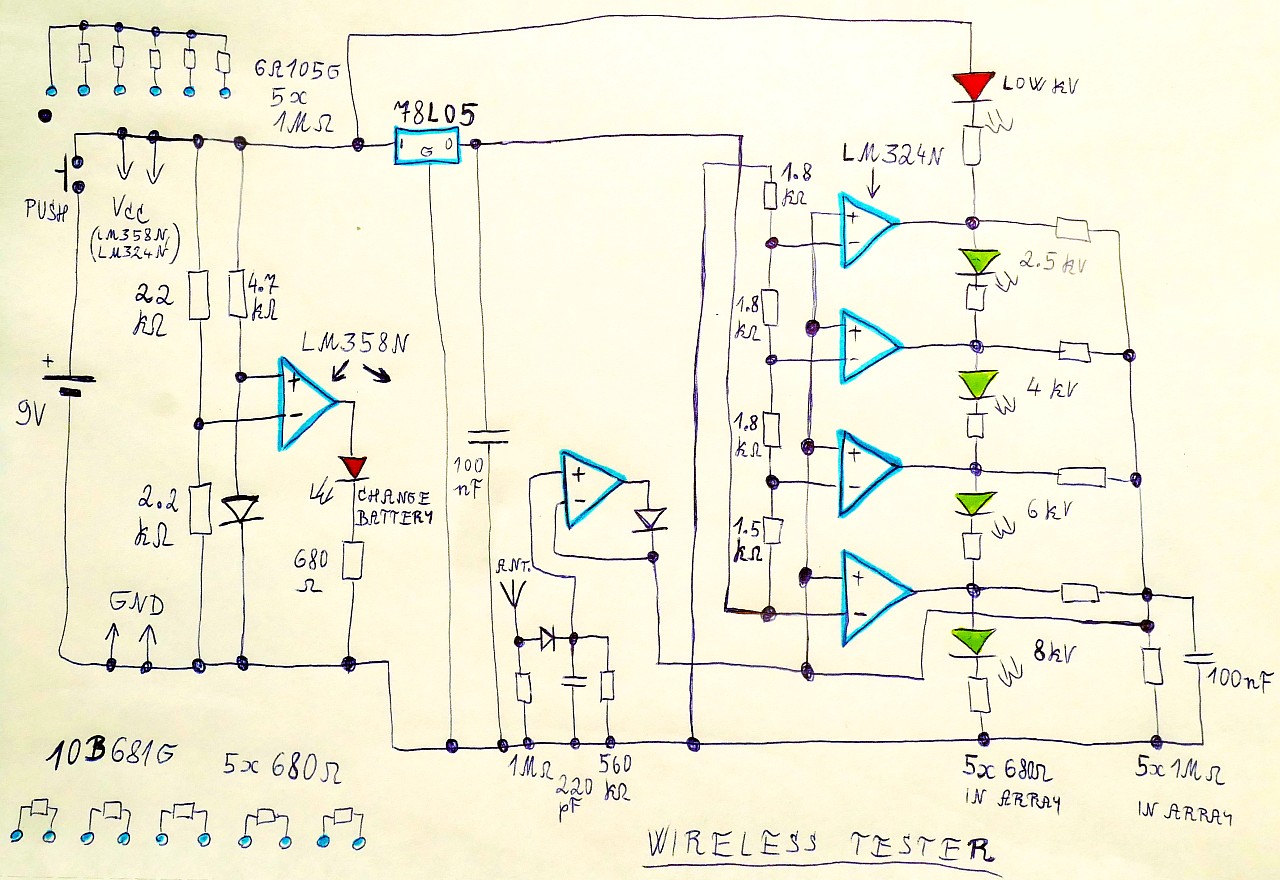

Schéma bezdotykového testeru vysokého napětí Kerbl. Indikuje napětí ohradníku v 5 stupních: nízké napětí, 2,5kV, 4kV, 6kV a 8kV. Má indikátor vybité baterie (9V). Použity jsou odporové sítě 6A105G a 10B681G, operační zesilovače LM324N a LM358N a regulátor 78L05.

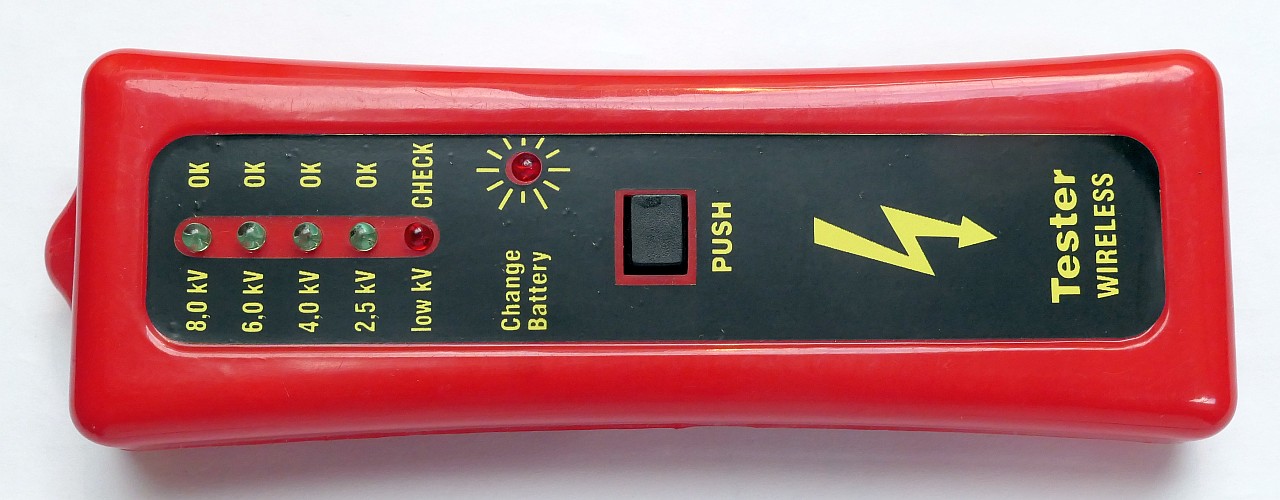

Bezdotykový tester vysokého napětí Kerbl "Tester WIRELESS" pro elektrické ohradníky.

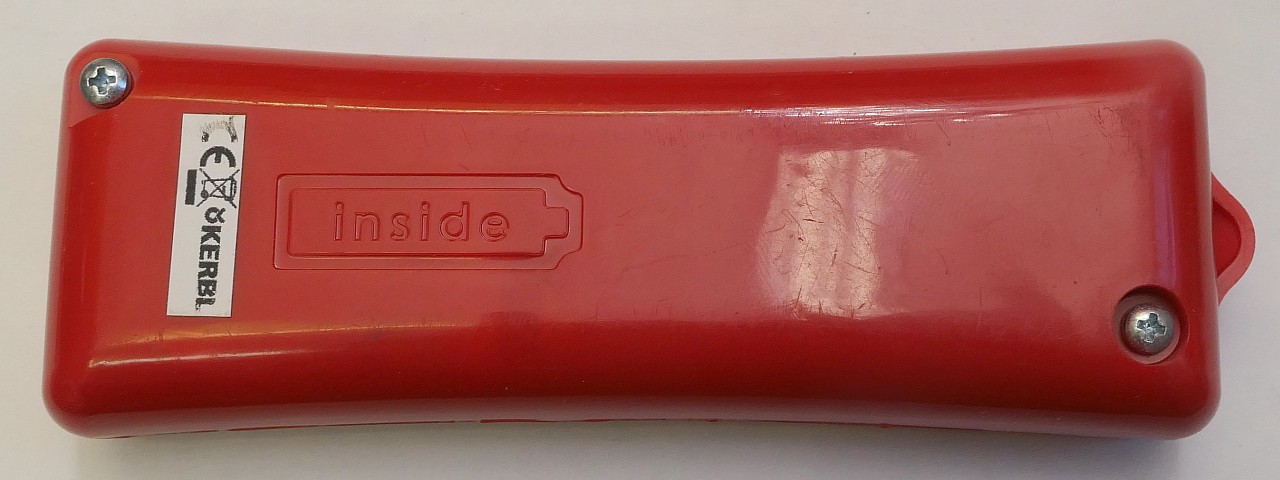

Bezdotykový tester vysokého napětí "Tester WIRELESS" - zadní strana.

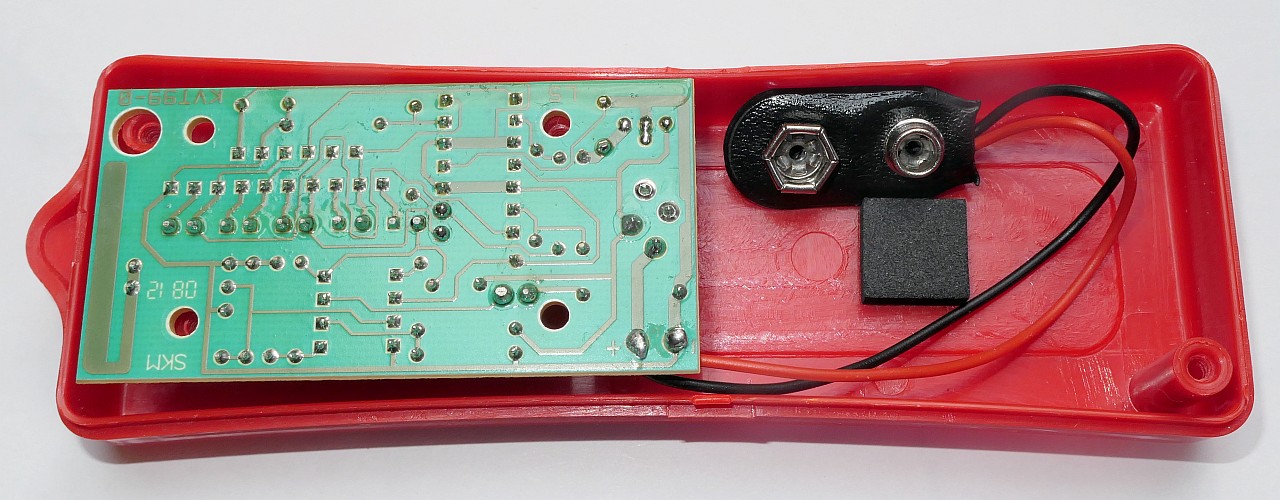

Otevřený bezdotykový tester vysokého napětí Kerbl "Tester WIRELESS" pro elektrické ohradníky

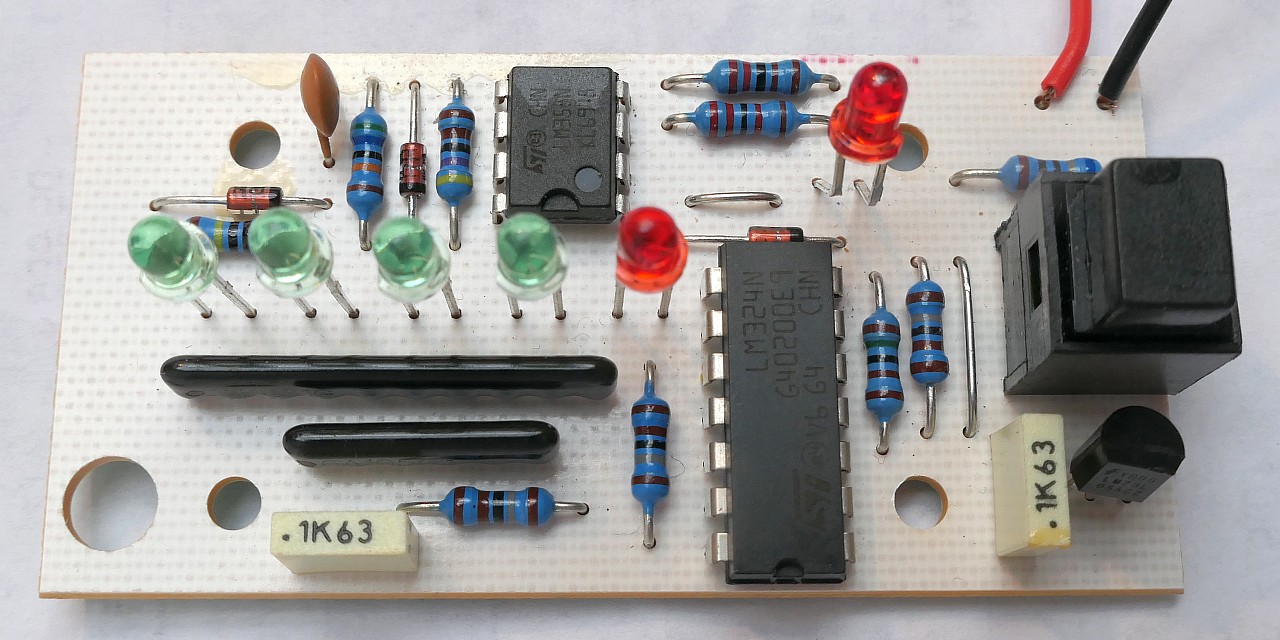

Bezdotykový tester vysokého napětí Kerbl "Tester WIRELESS" - deska plošného spoje ze strany součástek.

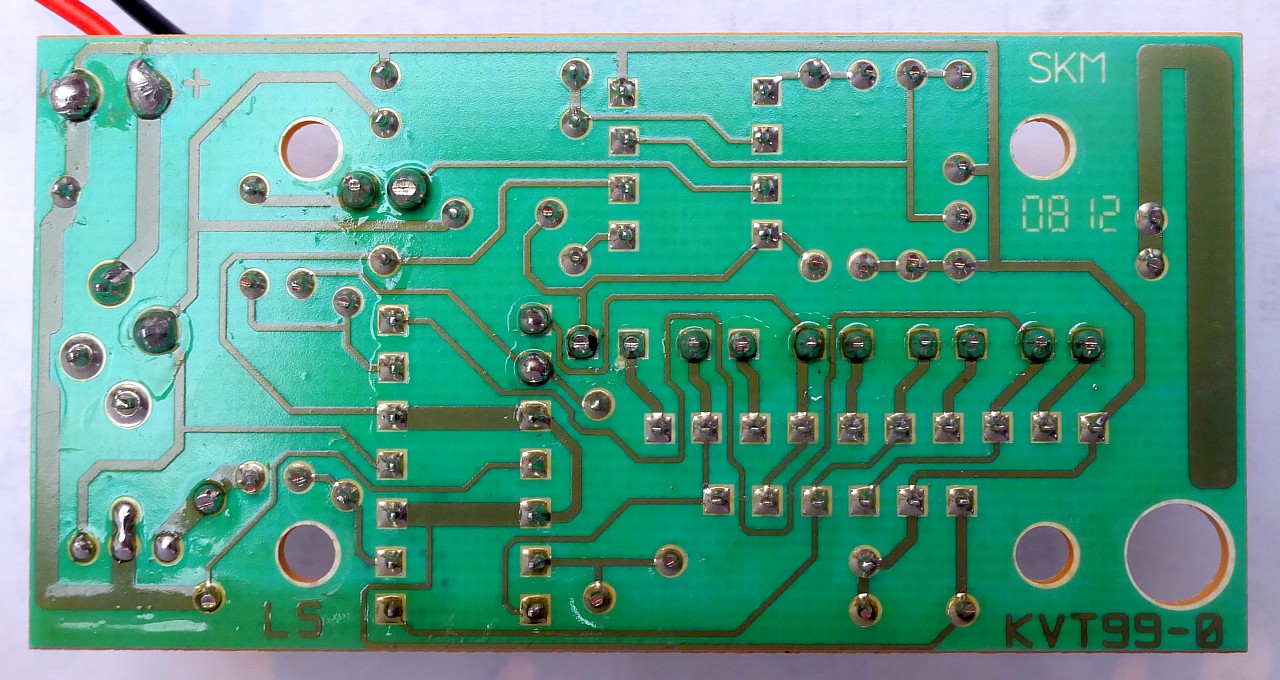

Bezdotykový tester vysokého napětí "Tester WIRELESS" - deska plošného spoje ze strany spojů (označená KVT99-0).
