Ultra účinná LED Emos 3,8W 806lm 212lm/W - nová třída účinnosti A
(Schémata sériově vyráběných zařízení)

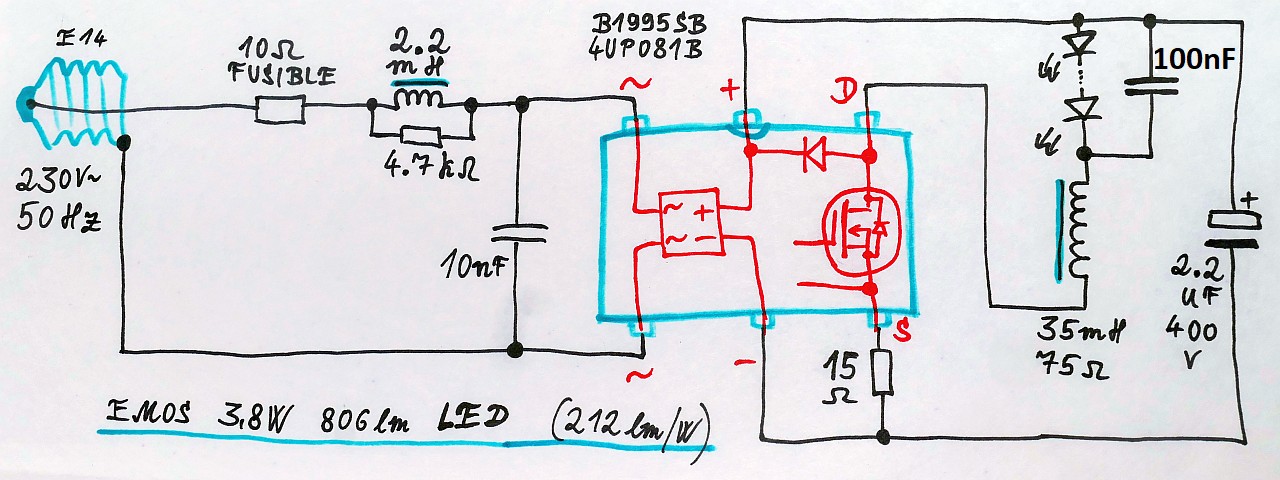

Schéma ultra účinné LED Emos 3,8W 806lm s účinností 212 lm/W, která tedy spadá do nové třídy účinnosti A (nad 210 lm/W). Integrovaný obvod je označen B1995SB 4UP081B. Proud LED je 16,48mA a úbytek napětí 225V, celkem je 84 LED v sérii a 2 paralelně. Jedna LED má tedy úbytek 2,678V.
Rozložená krabička LED Emos třídy A, 3,8W 806lm nahrazující žárovku 60W, verze 4000K, životnost 50 000h, patice E14, 230V 50Hz.

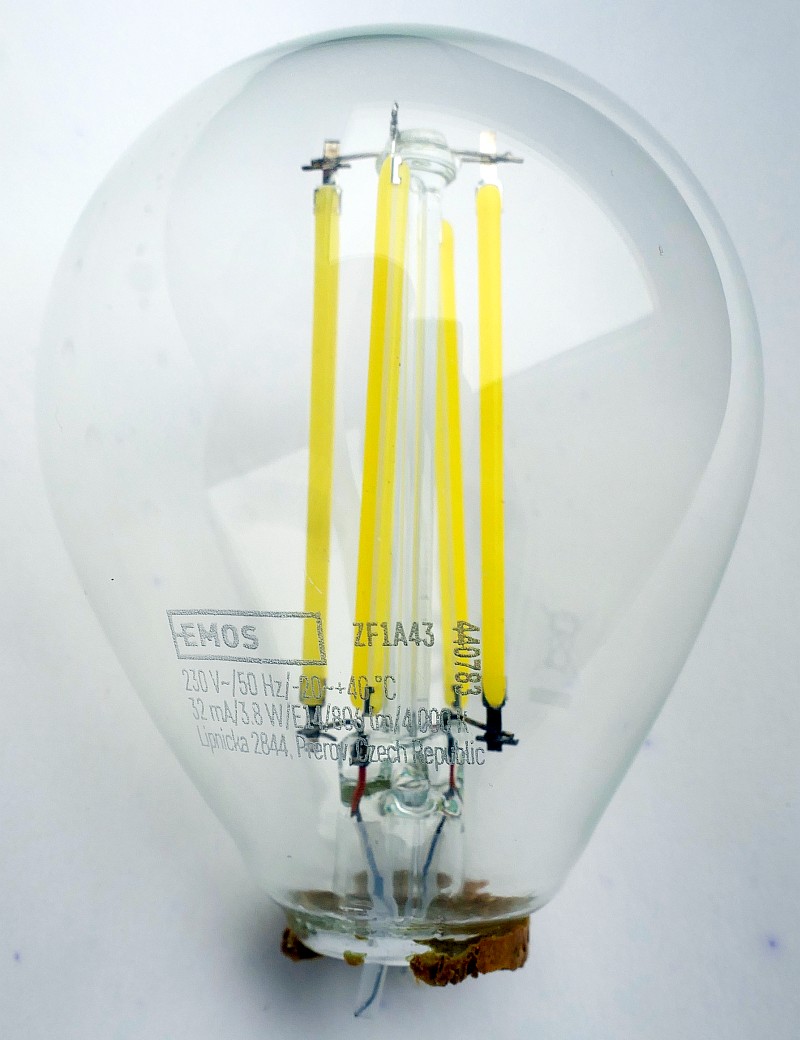

LED po pitvě - baňka s LED vlákny

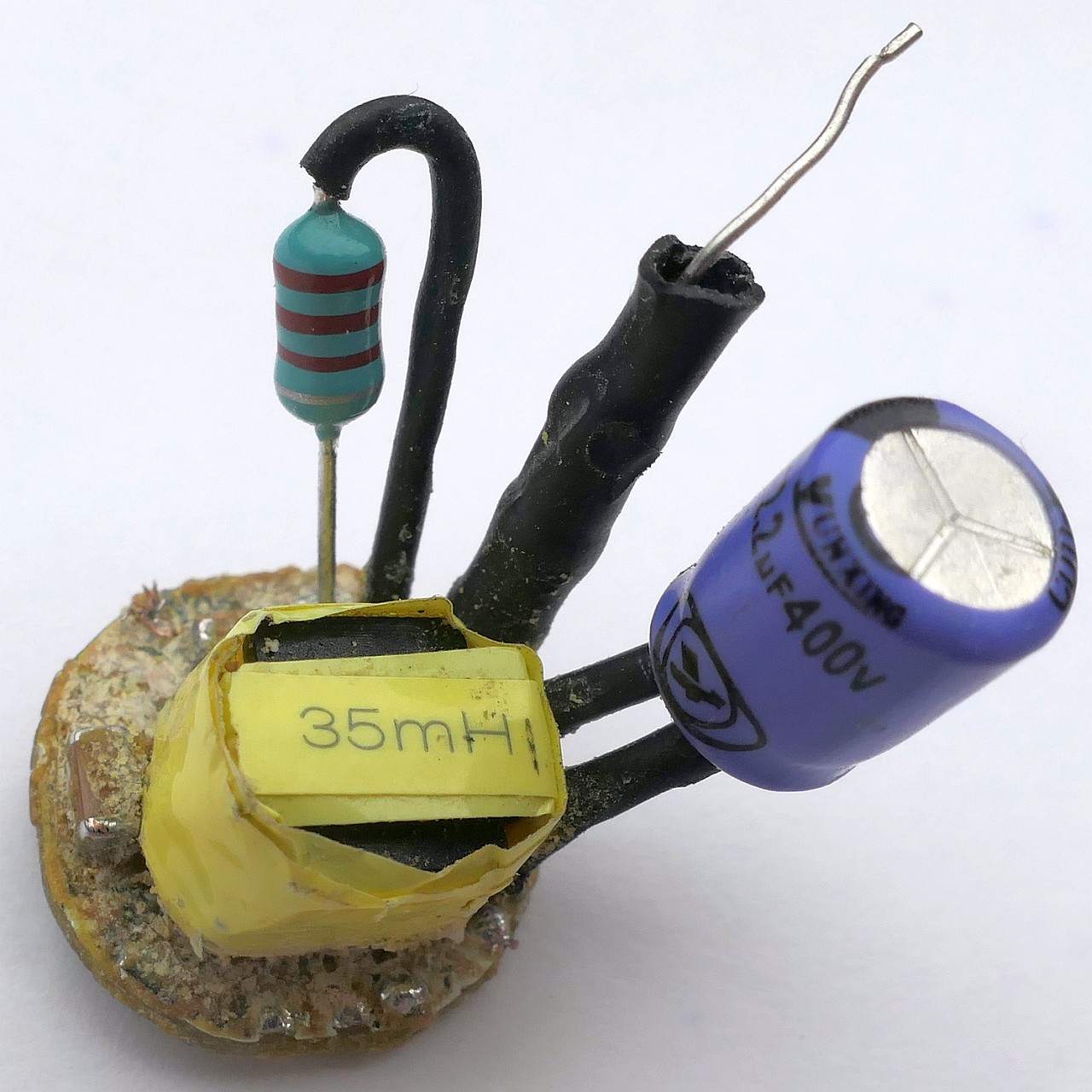

LED EMOS třídy A po pitvě - deska zdroje (spínaný snižovač), který byl v patici

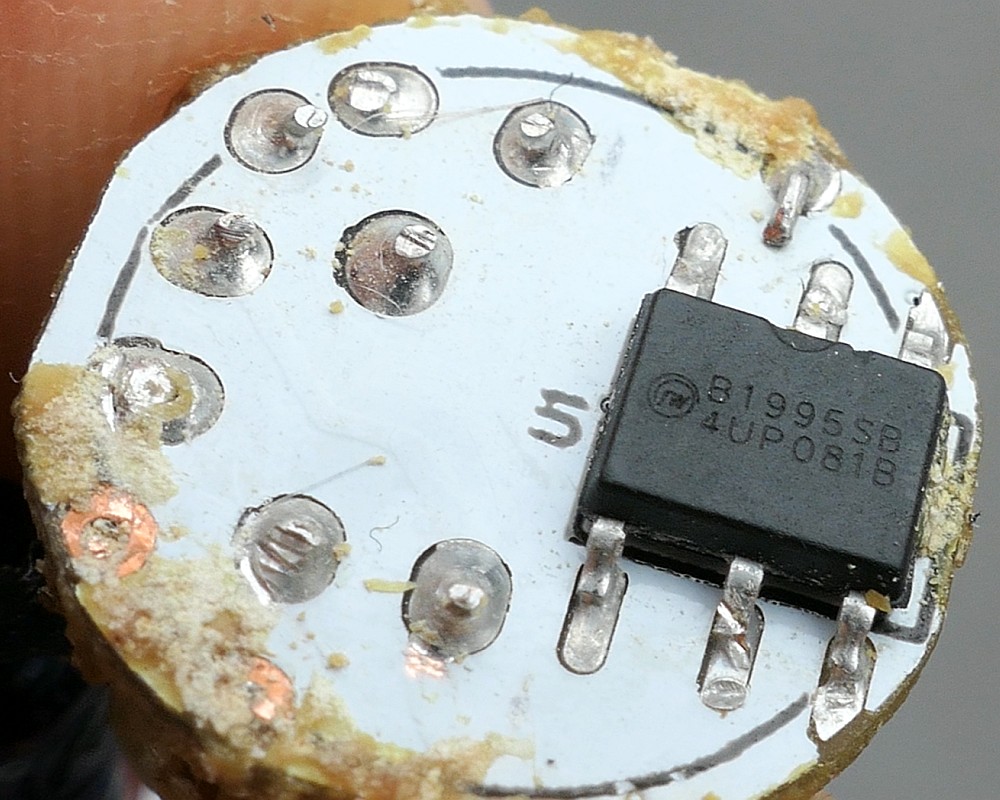

LED EMOS třídy A po pitvě - deska zdroje (spínaný snižovač), strana integrovaného obvodu. Čip označený B1995SB 4UP081B obsahuje můstkový usměrňovač i spínaný snižovací měnič pro LED s konstantním proudem.
