Mizerné senzorové noční světlo S-3547 (SP-291SE)
(Schémata sériově vyráběných zařízení)

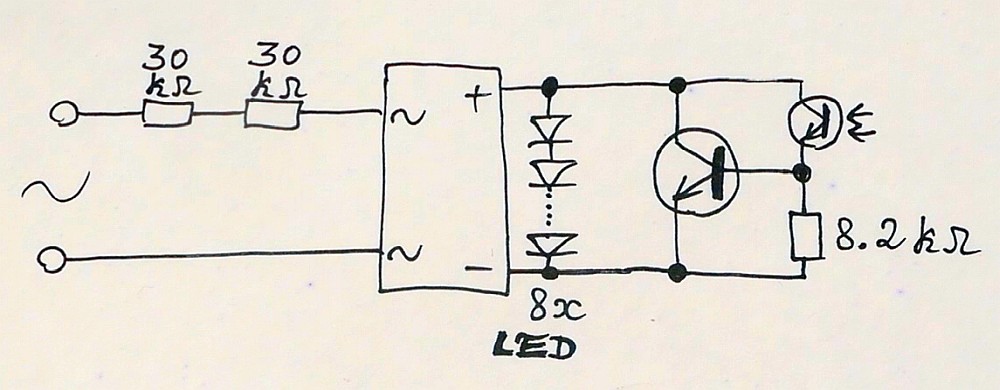

Schéma levného senzorového nočního světla ze supermarketu, typ S-3547, model SP-291SE. K napájení 8 studeně bílých LED používá srážecí odpory, ve kterých se 90% příkonu změní na teplo. Kryt je dosti špatně průsvitný, což také účinnosti nepřidá. V noci v provozu odebírá 0,83W. Za dne ve zhasnutém stavu 0,91W - více, než když v noci svítí! Obvod s fototranzistorem a tranzistorem totiž vypíná LED diody tím, že je zkratuje. Vzdálenost mezi cestami na DPS je na síťové napětí dosti malá.

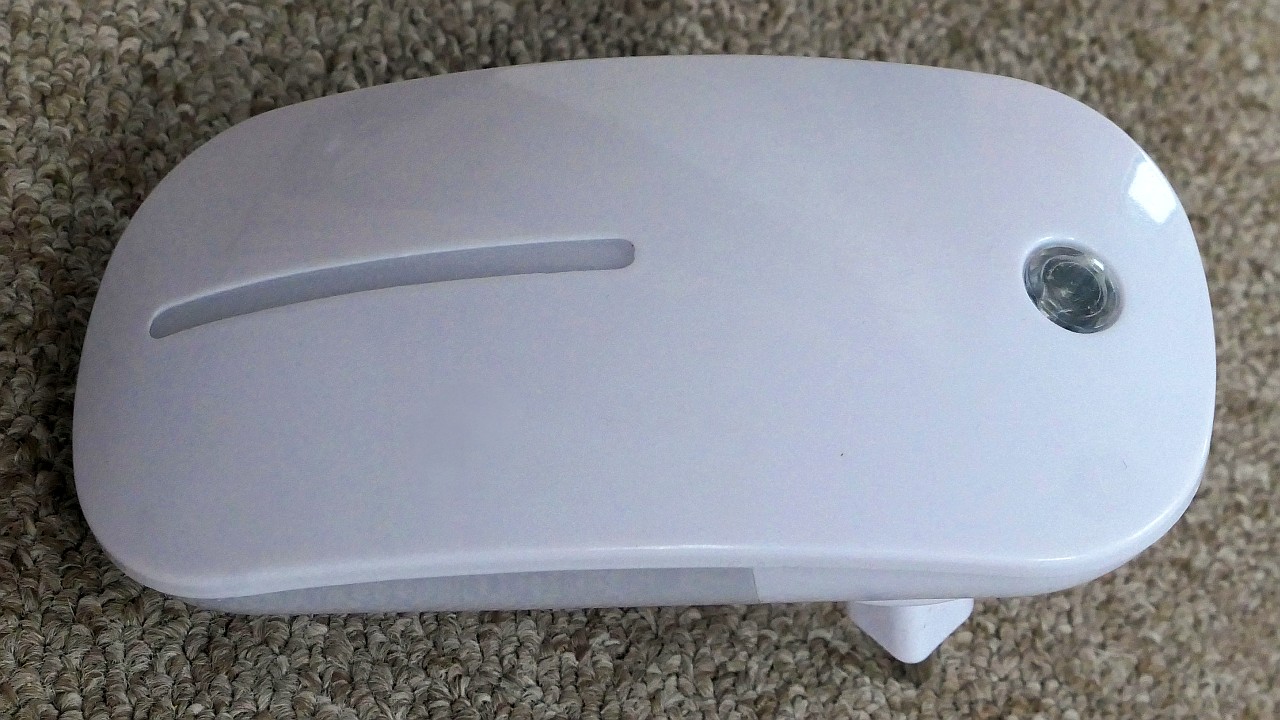

Senzorové noční světlo S-3547 zezhora

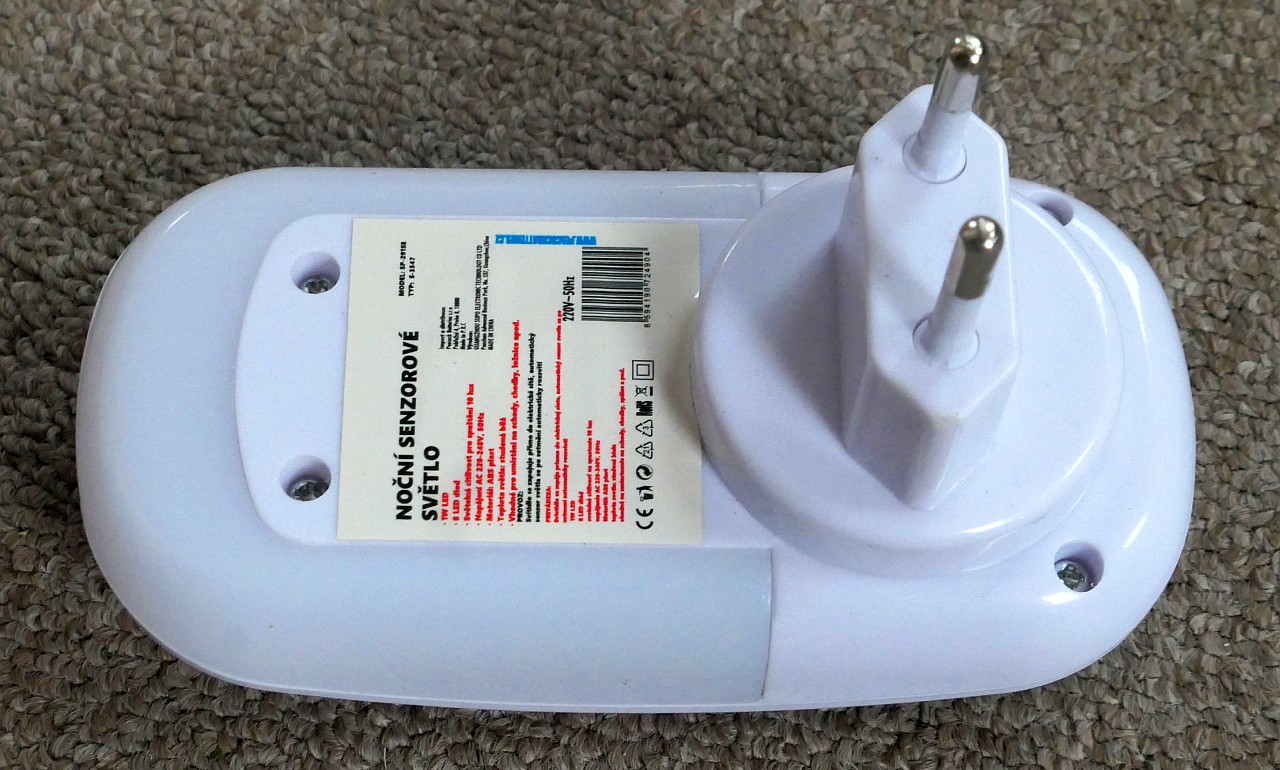

Senzorové noční světlo S-3547 zespodu
Senzorové noční světlo S-3547 - štítek

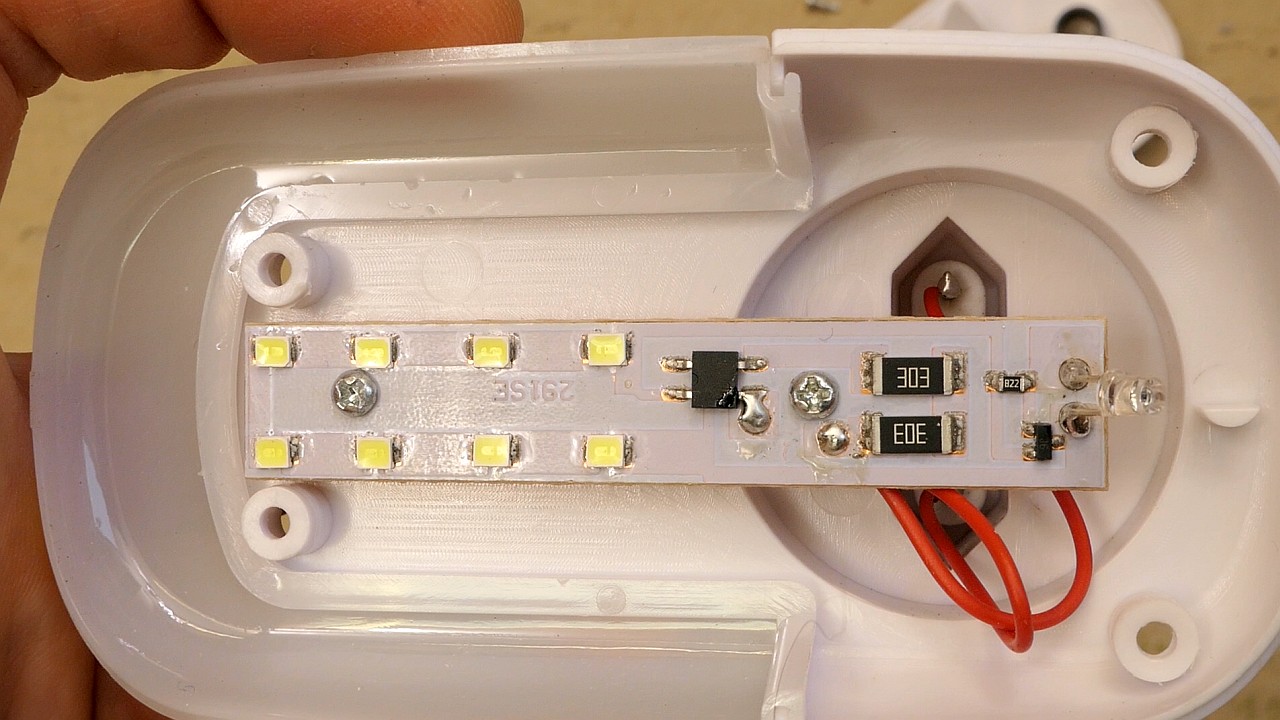

Senzorové noční světlo S-3547 - otevřené
