Dálkově ovládaná LED Action E27 8,5W RGB + bílá 2700-6500K
(Schémata sériově vyráběných zařízení)

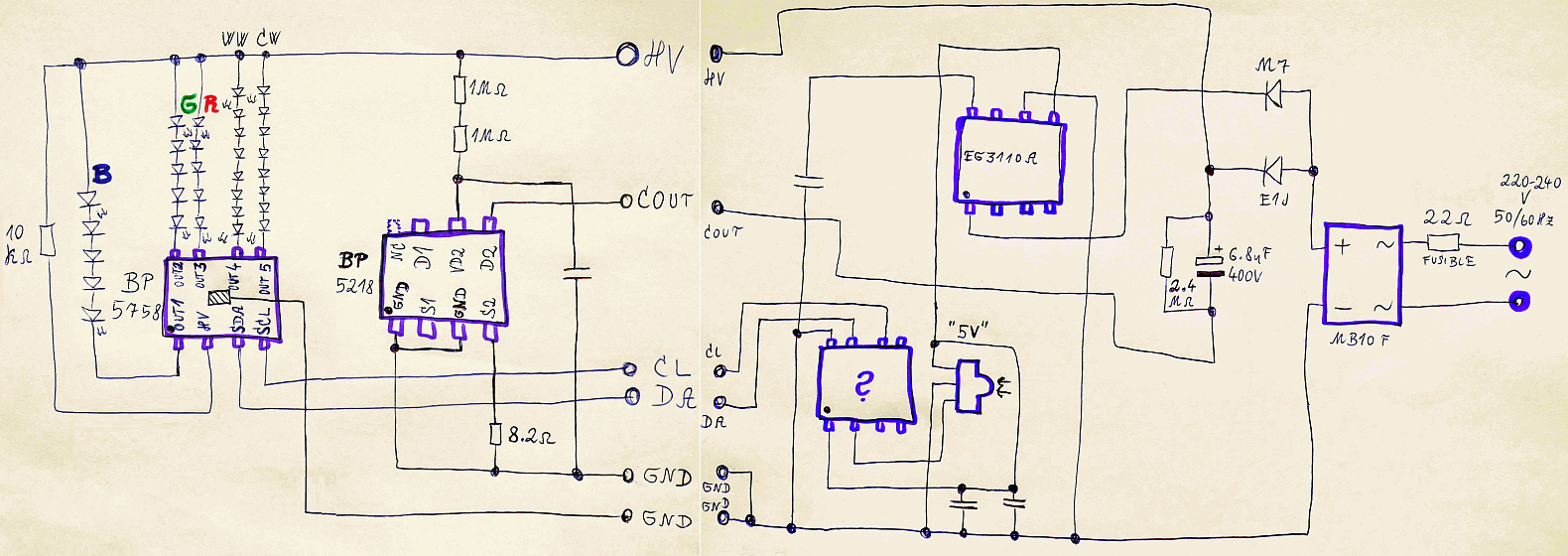

Schéma dálkově ovládané LED žárovky Action s paticí E27 8,5W RGB + nastavitelná světelná teplota bílé 2700-6500K. Používá vysokonapěťové LED s velkým počtem LED čipů v sérii v jednom SMD pouzdře. Barevné LED (červené, zelené a modré) jsou po 5 v sérii a jsou provozovány při 1,16 - 5,87 mA dle nastaveného jasu. Celkový úbytek všech pěti je 236 - 247 V dle proudu, neboli 47,2 - 49,4 V na jednu SMD LED. Bílé LED (studeně bílé a teple bílé) jsou po 8 v sérii a jsou provozovány při 5,05 - 25,37 mA dle nastaveného jasu. Celkový úbytek všech osmi je 230 - 253 V dle proudu, neboli 28,75 - 31,625 V na jednu SMD LED.

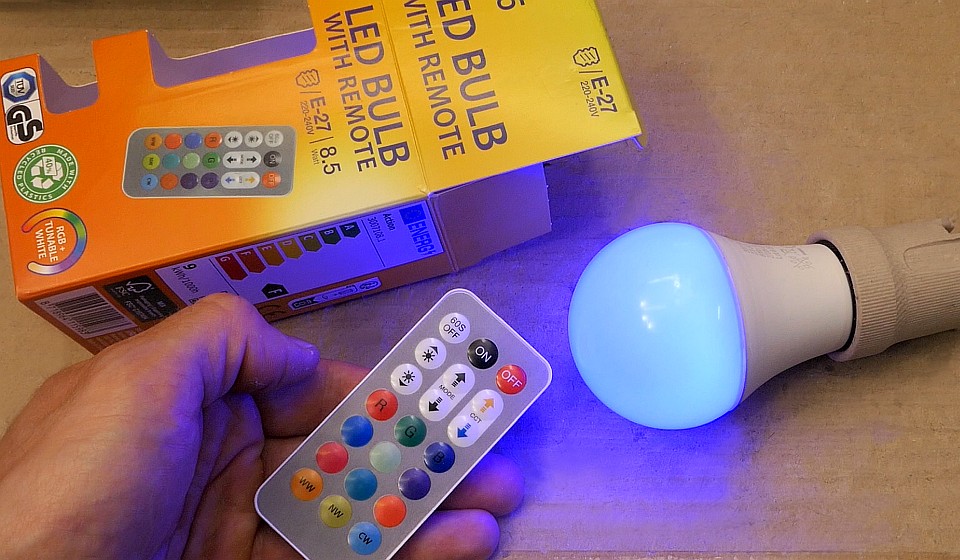

Dálkově ovládaná LED Action E27 8,5W RGB + bílá 2700-6500K během testování.

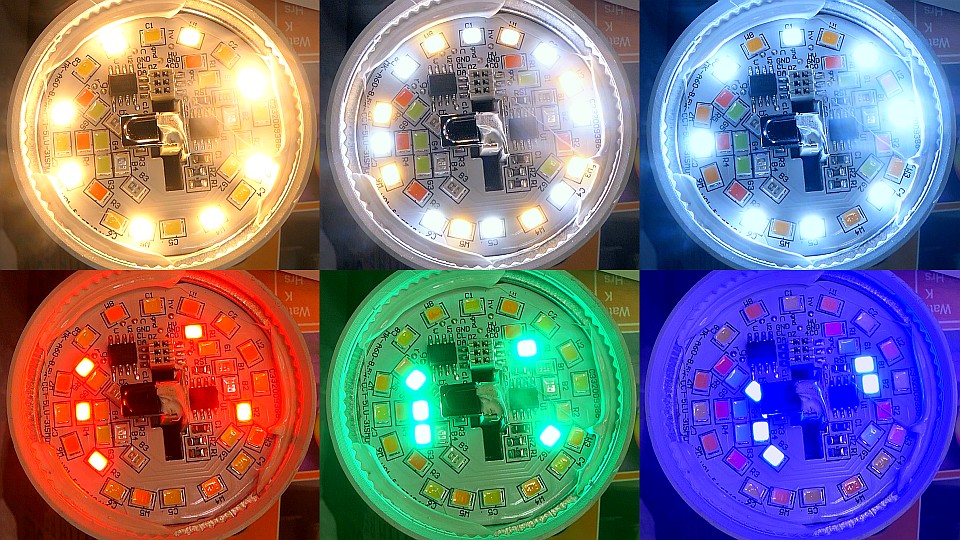

Dálkově ovládaná LED Action E27 8,5W RGB + bílá 2700-6500K bez průsvitného krytu. Test teplé, neutrální a studené bílé (nahoře) a červené, zelené a modré (dole).

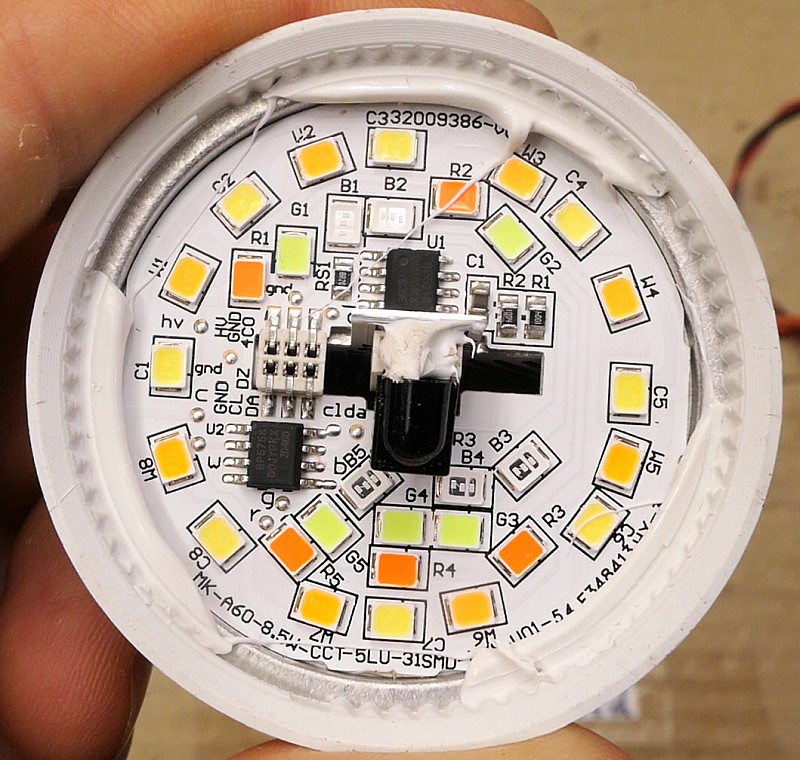

Deska s RGB LED, studeně a teple bílými LED a regulátory, infrapřijímač.

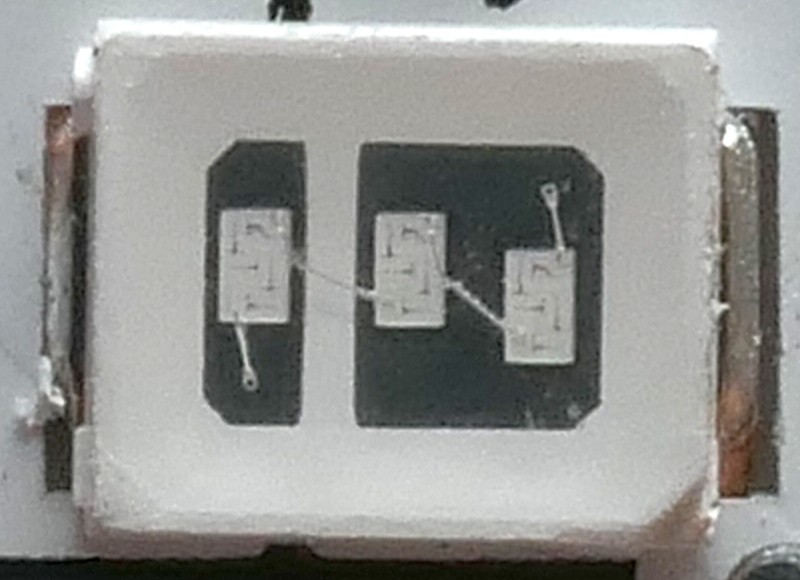

Detail vysokonapěťové modré SMD LED s úbytkem napětí cca 49-50 V při 5,87 mA (maximální jas modré). Všechny ostatní LED jsou pokryté luminiforem a není do nich vidět.

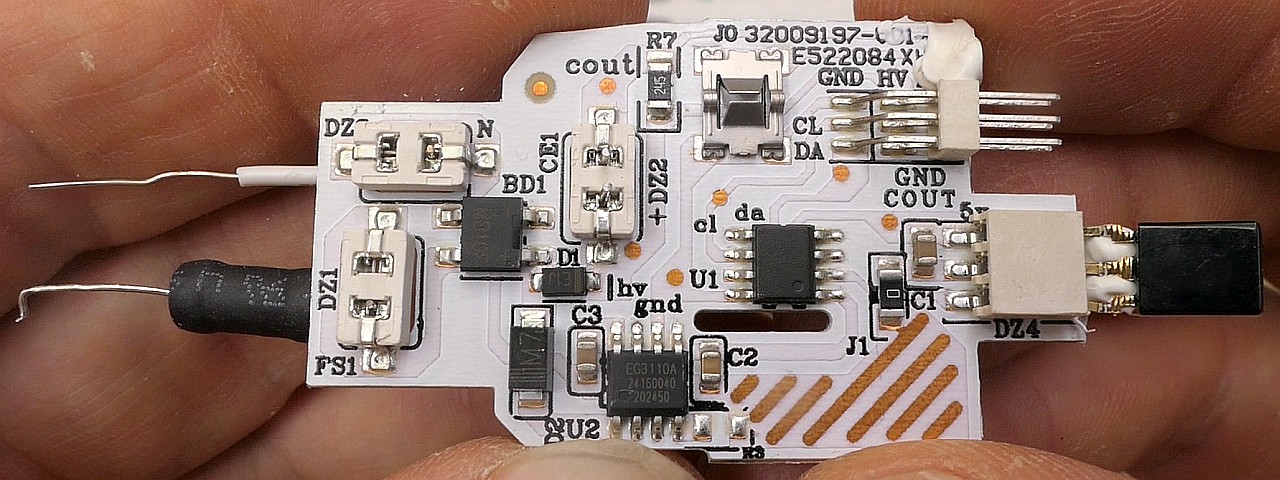

Deska zdroje a neoznačeného mikrokontroléru dálkově ovládané RGB+W LED.

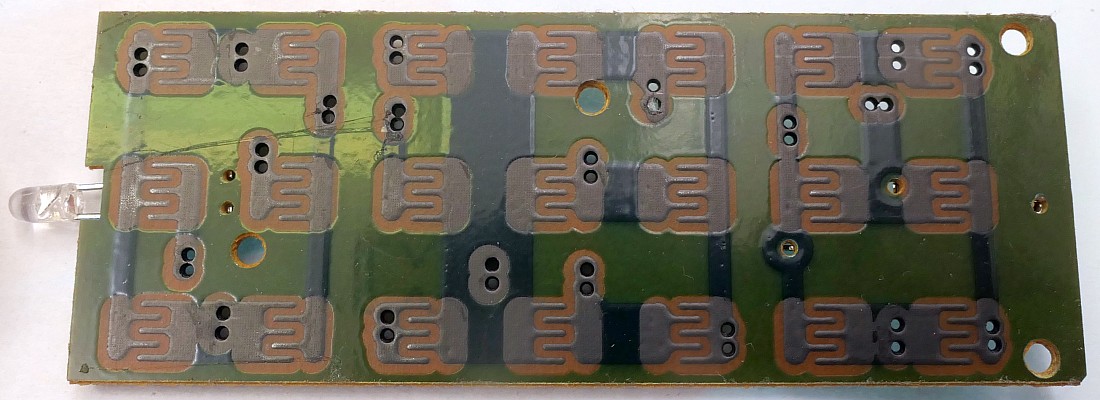

Deska dálkového ovladače dálkově ovládané LED Action E27 8,5W RGB + nastavitelná bílá - zadní strana. Napájí se 3V lithiovou baterií CR2032.

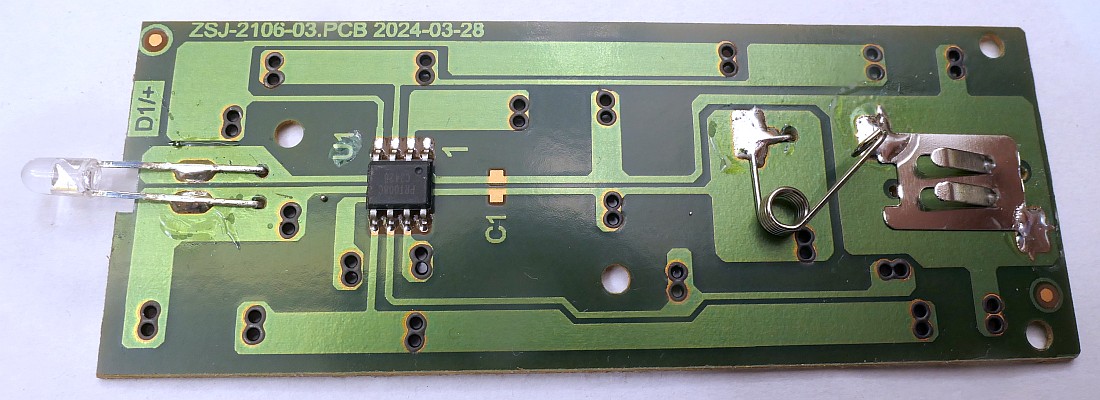

Deska dálkového ovladače dálkově ovládané LED Action E27 8,5W RGB + nastavitelná bílá - přední strana.
