Trojrozsahový indikátor napätia
Kategorie: Audio a video
Přidal:
Igor Druska
11.12.2014 (18:33:39) X U

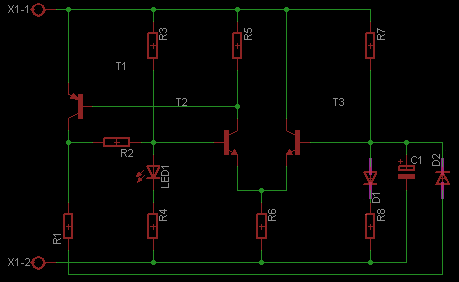

LEGENDA:
R1: 12k
R2: 82Ω
R3: 68k
R4: 56Ω
R5: 100K
R6: 10k
R7: 270k
R8: 100k
C1: 1μF
LED1: Luminiscenčná dióda
D1, D2: KAY13
T1: KFY16
T2, T3: Nepoznám parametre!
X1-1: +12V
X1-2: -
