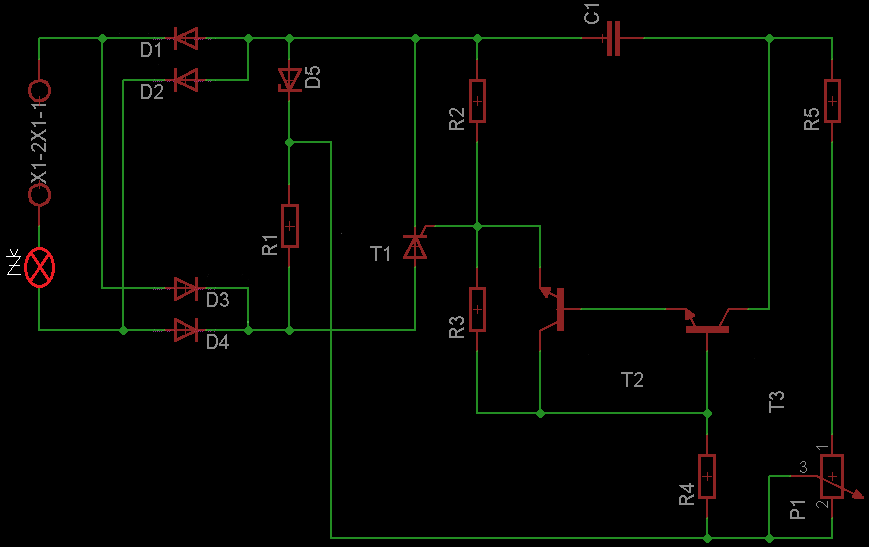

Fázový regulátor osvetlenia s tyristorom
Kategorie: Ostatní
Přidal:
Igor Druska
11.12.2014 (19:29:44) X U
LEGENDA:
R1: 1k
R2: 100R
R3: 3k3
R4: 1k5
R5: 4k7
P1: 47k
C1: TK 100n
D1-D4: Parametre neznáme!
D5: Zenerová dióda
T1: KT206 (tyristor)
T2: KC507, KC508
T3: BC178, 2N2907
Ž: 60V
Napájanie: 45V
