Indikátor vybuzení



Kategorie: Audio a video
Přidal: Filip 2.02.2014 (00:09:56) X U
Jedná se o klasické zapojení indikátoru vybuzení s obvodem LM3915. Celé konstrukce se připojuje na výstup zesilovače, tudíž na reprobedny. LM3915 je nastavena na sloupcový mód. To je asi vše, zbytek snad vyplývá ze schématu. Trimrem se nastavuje vstuní citlivost, ta je v rozmezí 10-40V.

V případě zájmu, mohu poslat originální EAGLE soubory, kontakt na e-mailu : antibalda@seznam.cz

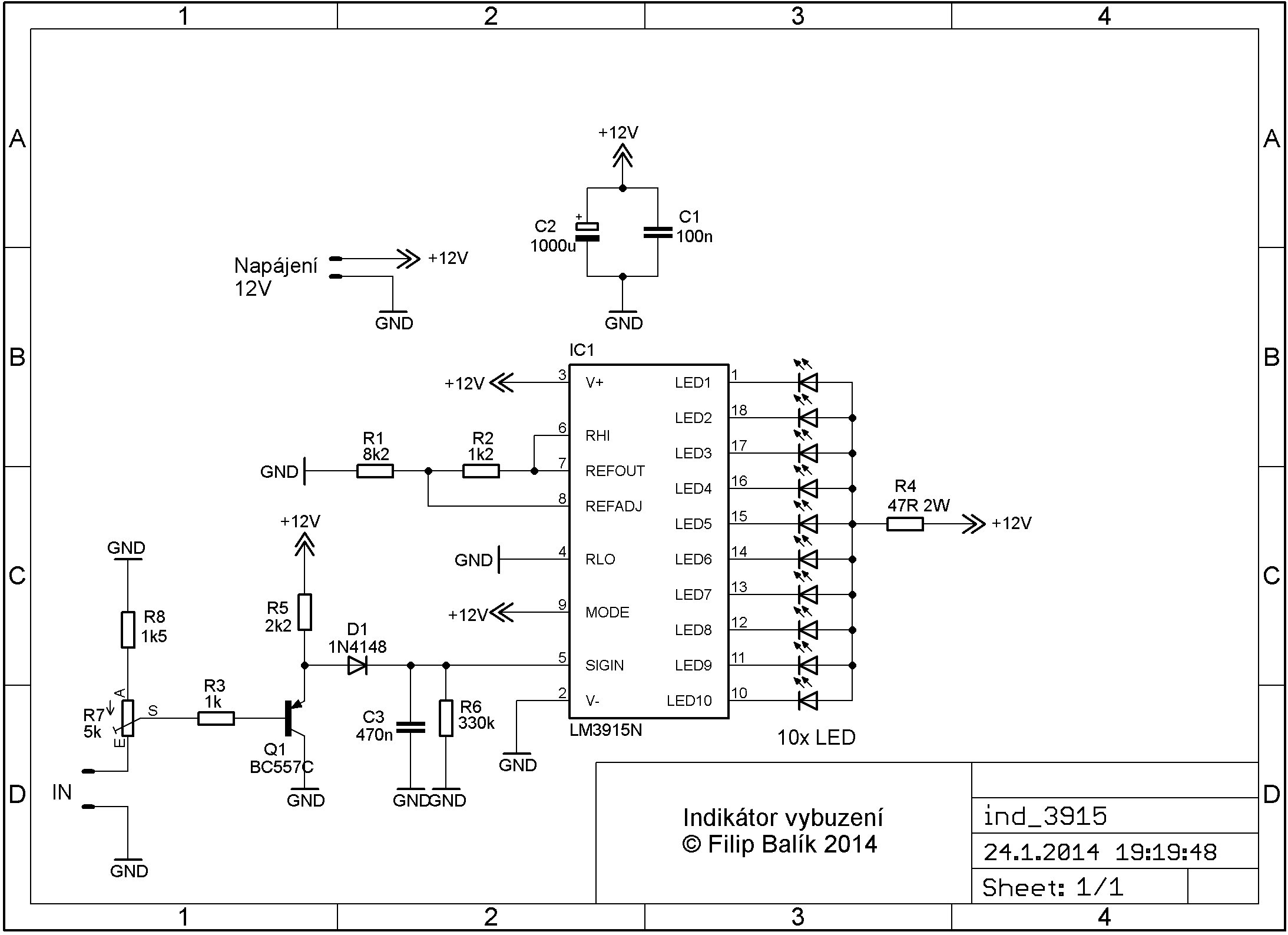

schéma - Indikátor vybuzení
Indikátor vybuzení - schéma

Fotogalerie

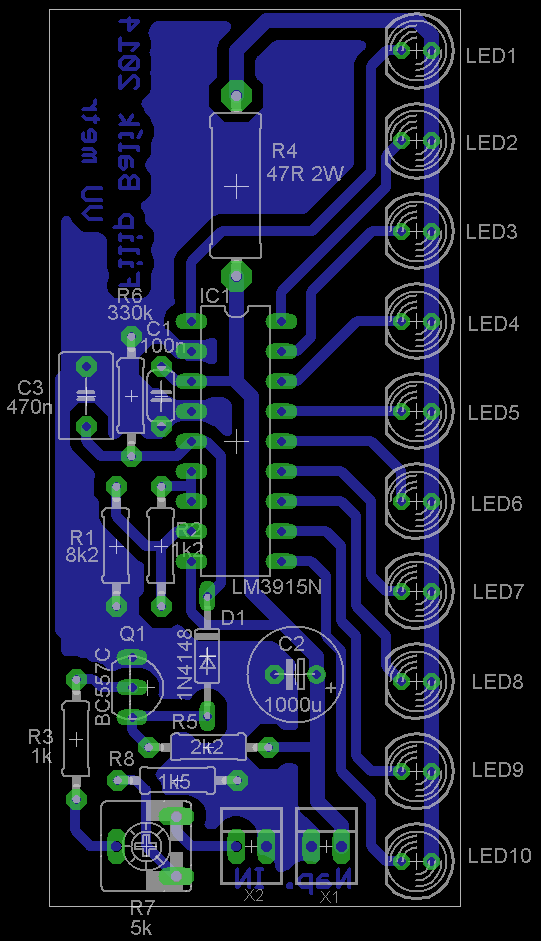

fotka - Indikátor vybuzení
Obr. 1
