hrající TC s TL494



Kategorie: Vysoké napětí
Přidal: Jirka Peňáz 1.09.2014 (22:59:42) X U

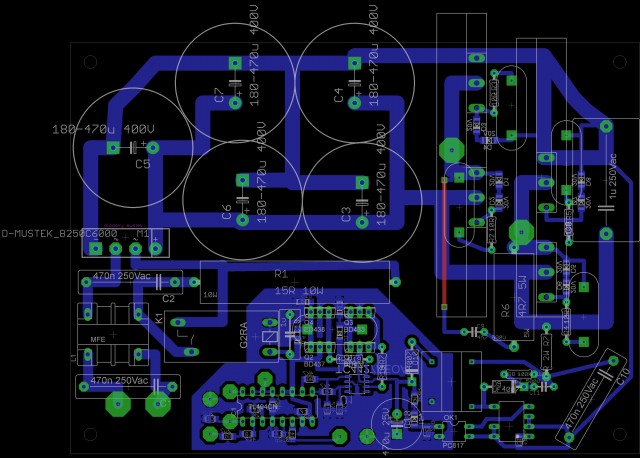

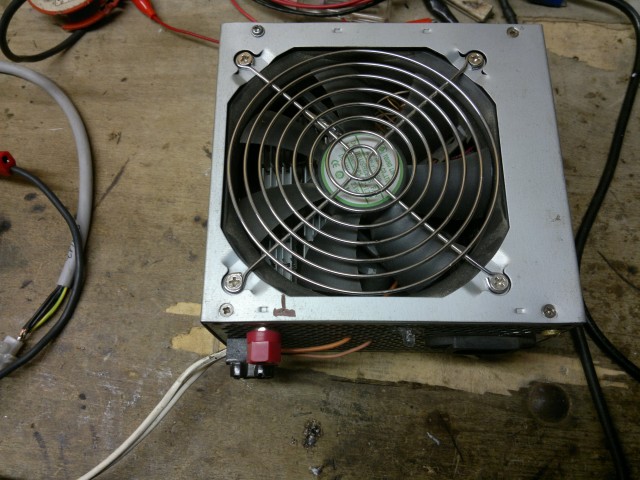

Jde o můj vlastní návrh, využil jsem obvod TL494 hlavně pro možnost PWM modulace např. hudbou, impulzy atd.. Signál z TL494 jde přes budič TC4427 a 4 tranzistory které spínají GDT ( budící trafo ). Tím je řízen můstek, použít můžete jakékoliv mosfety nebo taky IGBT ( jen si pak upravte proudové trafo na jejich max. proud ), já jsem použil STW45NM50 ( 500V 45A 0,1R ) a limit proudu cca 35A. Změnou kondíku C14 lze změnit rozsah pracovní frekvence ( 680pf odpovída rozsahu asi 120 - 280khz ). Soubory z Eaglu mám k dispozici. DPS jsem navrhl tak aby se vešla do krabice od PC zdroje.
Nikdy nedávat střídu na 100% trvale ( jen pulzně ), může dojít ke zničení tranzistorů. Primár TC by měl mít alespon 18z na průměru 10cm čím menší tím více závitů a naopak.
Místo TC lze taky připojit trafo z TV a použít to jako plazmový reproduktor.

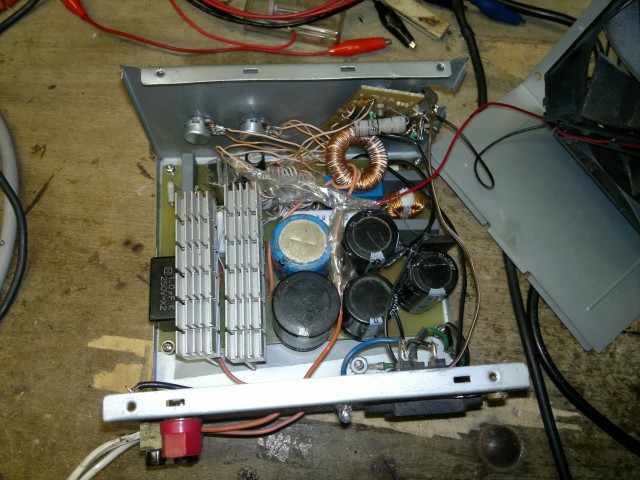

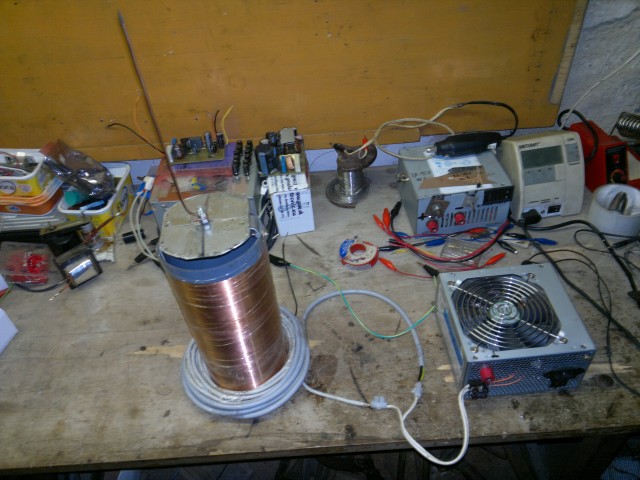

Fotky jsem bohužel musel zmenšit aby se sem vešly,
soubory z eaglu mam k dispozici.
Tady je odkaz na video:
http://www.youtube.com/channel/UCa3GJ-bcSIGwQyNGCQFCubQ

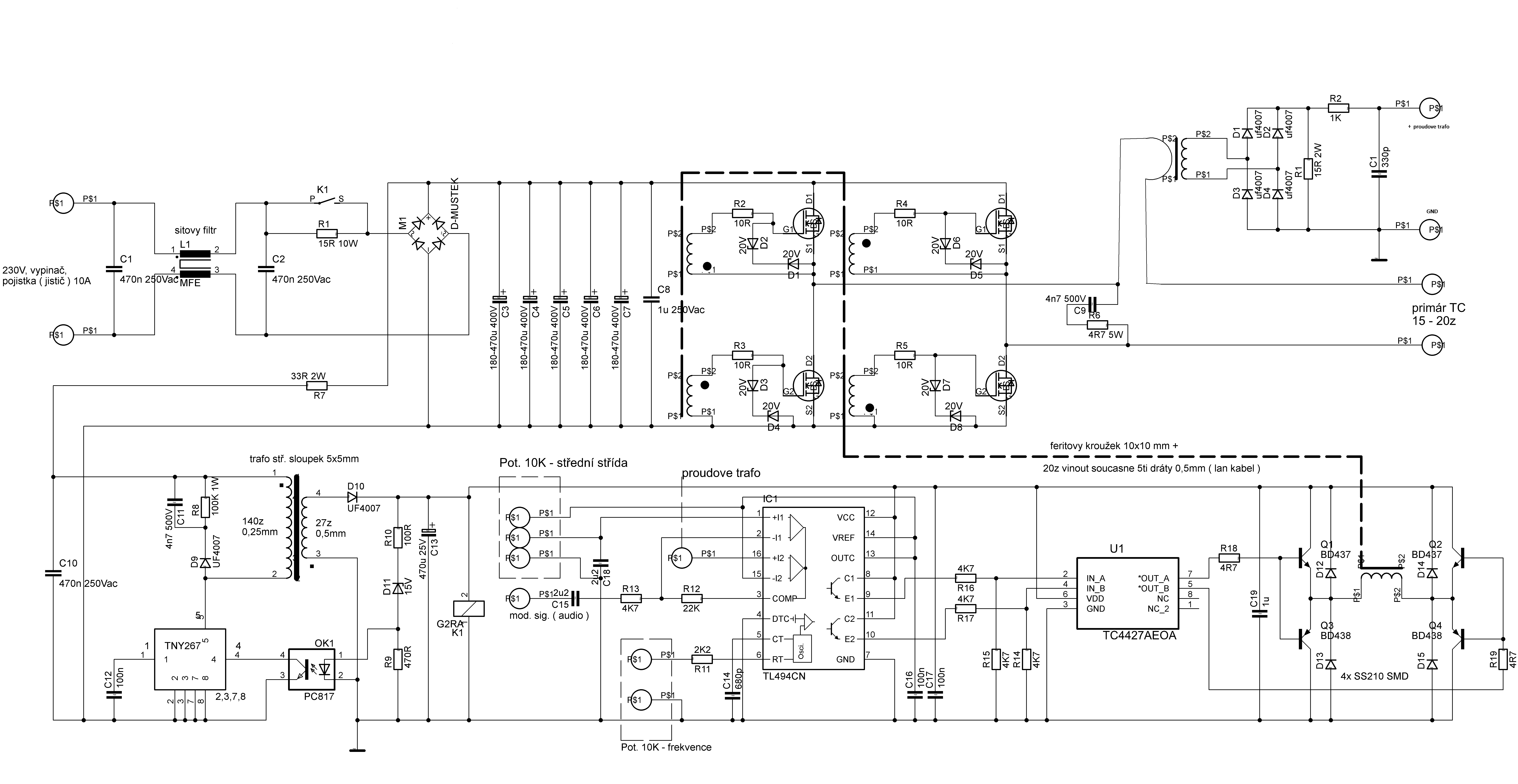

schéma - hrající TC s TL494
hrající TC s TL494 - schéma

Fotogalerie

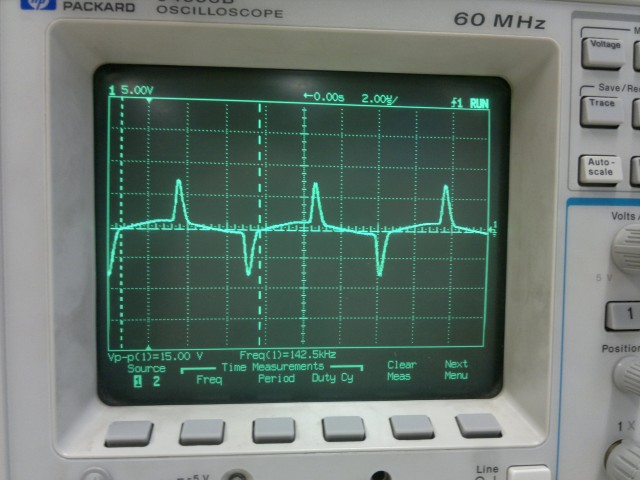

fotka - hrající TC s TL494
Obr. 1

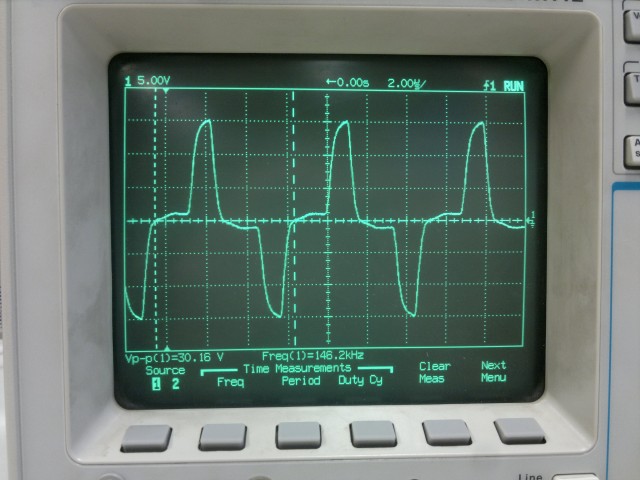

fotka - hrající TC s TL494
Obr. 2

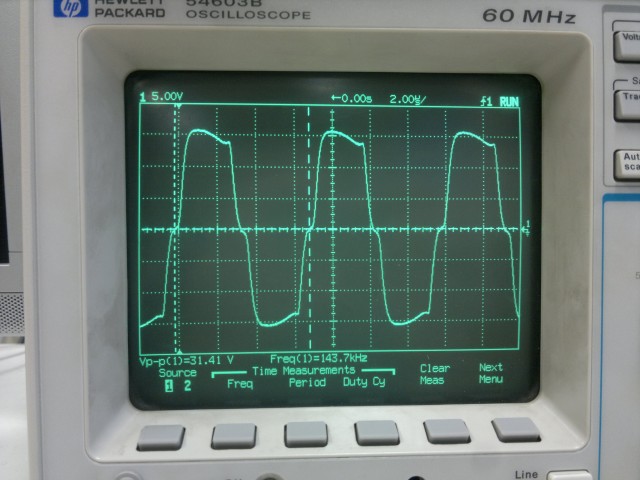

fotka - hrající TC s TL494
Obr. 3

fotka - hrající TC s TL494
Obr. 4

fotka - hrající TC s TL494
Obr. 5

fotka - hrající TC s TL494
Obr. 6

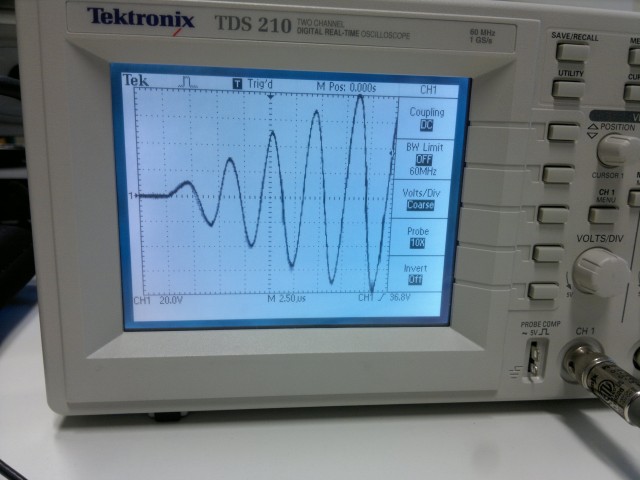

fotka - hrající TC s TL494
Obr. 7

fotka - hrající TC s TL494
Obr. 8


Komentáře čtenářů ke konstrukci hrající TC s TL494


7.12.2016 (20:36:33) X
Marcel:
to PCB je z autorouteru? je to nechutne..aj moja mama by to navrhla lepsie

11.05.2016 (19:12:57) X
Radek:
no jo. Někdo nezvládá češtinu, někdo je dobytek a někdo je omezenej. Omlouvat to dostupností součástek nejde. Ale schéma pro inspiraci super, bych tu TL494 mohl vyzkoušet taky, protože s 4046 se mi těžce nedařilo...

20.03.2016 (06:21:02) X
martin:
vzdyt jde o obastleni komu se to neliby tak je omezenej a hodne

26.10.2014 (11:45:11) X
JirkaPIC1221:
tak tohle použiju na svářeci invertor

3.10.2014 (18:23:30) X
Radek:
Provedení je strašlivý. Když už něco prezentuju na netu, tak to aspoň udělám tak, ať z toho nekrvácejí oči. Aspoň ty velký elyty mohly bejt všechny stejný, když jich tam musí bejt tolik (nemusí), a omotávání drátů průhlednou lepenkou je počin hodnej někoho ze základní školy.

17.09.2014 (21:54:04) X
Samuel:
Veľmi pekný návrh :D:D

6.09.2014 (23:40:04) X
Jirka P.:
Doporučuji připojit na proudove trafo ledku, při ladění tak nezničíte fety, dioda bude svítit když budete mimo rezonanci a tím indikovat že tam teče proud.
Ladím při modulaci tenkými pulzy.

6.09.2014 (22:28:35) X
AleshR:
Je to přeměřený u nás ve škole, Jirka staví, doma v dílně z bastl součástek, co jsou po ruce, kupuje minimum :)

6.09.2014 (22:19:29) X
Jirka P.:
Na fotkách je stará verze kterou jsem dělal před rokem bylo tam slabé buzení a tak mi odešli trandy kvůli desaturaci. Schéma je už to novější s lepším buzením. Zkusím sem dát pár okazů na fotky.
Co je špatně na desce ? Hlavně že tem nějaká je a že to nedělám stylem danyka.

3.09.2014 (20:37:55) X
Nesmažák:
Smažák -->
Ten první je nějaký postarší HPčko.

Jinak k tomu bastlu, je to opravdu hnus :) Hlavně ta deska, to je do nebe volající, se vůbec divím, že mu to funguje ....

2.09.2014 (11:16:22) X
Smažák:
Když vidím ten nechutný bastl, co vznikl pod dohledem těch dvou krásných tektronixů, tak je mi těch osciloskopů skoro líto.
