Tvarovací obvod



Kategorie: Ostatní
Přidal: Igor Druska 10.12.2014 (20:58:15) X U
Tvarovací obvod slúži na úpravu sínusového signálu na obdĺžnikový. Obvod pracuje nasledovne: Sínusový signál privádzame na kondenzátor C1 na vstup jednostupňového zosilňovača tvoreného tranzistorom T1. Pracovné doby tranzistorov sú nastavené rezistormi R1, R2, R3. Z tohto zosilňovača je privádzaný signál na bázu T2, cez väzobný kondenzátor C2. Tranzistory T2, T3 tvoria tvarovací KO. Privedením impulzu na bázu T2 sa tento otvorí a zatvorí T3. Po ukončení impulzu na bázu T2 je nulový potenciál, preto je T2 zatvorený a T3 otvorený. Cez kondenzátor C4 je pravouhlý signál privádzaný na vstup. Pracovné podmienky pre T2 sú nastaviteľné rezistormi P1, R4, R5 a pre T3 R6, R7, R8, R9, R10, tak že sa tranzistory preklápajú skokovite. Trimrom P1 nastavujeme optimálny priebeh signálu.
LEGENDA:
R1, R2: 6k8 TR151
R3, R10: 470R TR151
R4, R6: 4k7 TR151
R5: 5k6 TR151
R7: 22k TR151
R8: 10k
R9: 3k3
C1: 10μF TE003
C2, C4: 20μF TE984
C3: 180pF TK775
T1, T2, T3: 148 (508)

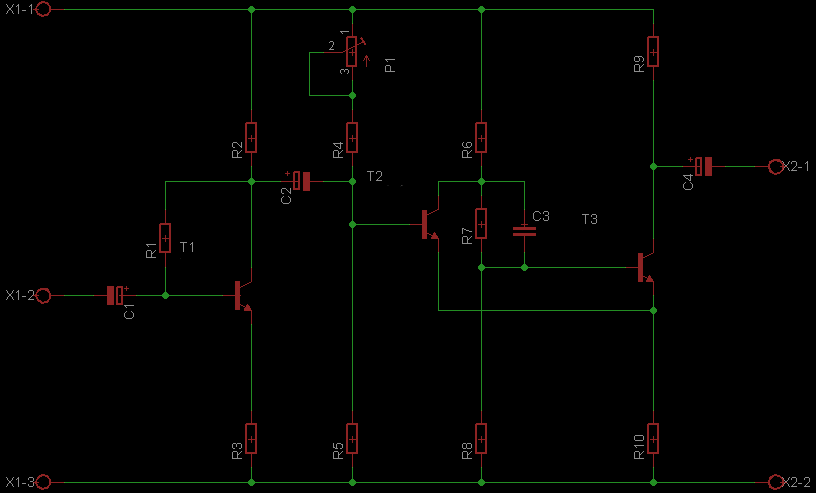

schéma - Tvarovací obvod
Tvarovací obvod - schéma


Komentáře čtenářů ke konstrukci Tvarovací obvod


30.01.2015 (18:26:30) X
Igor Druska:
P1: TRIMER 47k
