Blikač



Kategorie: Audio a video
Přidal: Igor Druska 30.01.2015 (15:45:22) X U
LEDky môžete použiť rôznofarebné. Buď jednu alebo obe... Napájanie je najlepšie uskutočniť 9V batériou či adaptérom. V princípe ide o jednoduchý astabilný preklápací obvod.
LEGENDA:
R1, R4: 1k2
R2, R3: 10k
C1, C2: 1μF
T1, T2: KF507
LED1, LED2: Luminiscenčná dióda
X1-1: +9V
X1-2: -

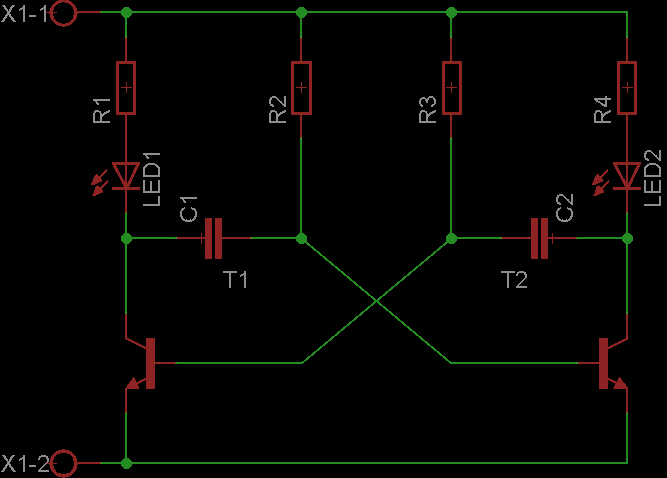

schéma - Blikač
Blikač - schéma


Komentáře čtenářů ke konstrukci Blikač


25.12.2016 (12:18:26) X
tkuf,fz,f,f:
je to supr

2.09.2015 (08:35:47) X
samponek:
S kondíkama 1 mikro budou obě ledky svítit, aby bylo vidět blikání, musí být aspoň 10 mikro.
