AM vysílač 555

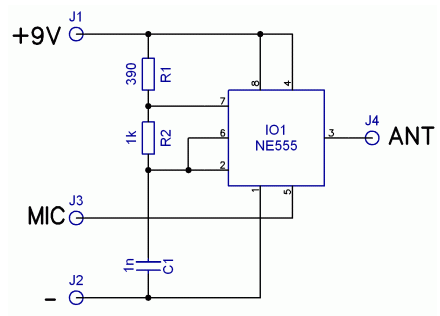

Následující zapojení předkládá netradiční využití oblíbeného časovače ve funkci nízkovýkonového AM vysílače. Vysílač není nic jiného, než obvod 555 zapojený v astabilním režimu. Pomocí součástek R1, R2 a C1 je možné nastavit vysílací frekvenci. Podle hodnot uvedených na schématu je frekvence přibližně 600kHz, což je i maximální frekvence, kterou lze z obvodu 555 stabilně získat.
Nízkofrekvenční signál z mikrofonu je přiveden přímo na pin č.5 obvodu. Zde je potřeba použít buď kondenzátorový mikrofon s větším výstupním napětím, nebo mikrofon doplněný o malý předzesilovač.

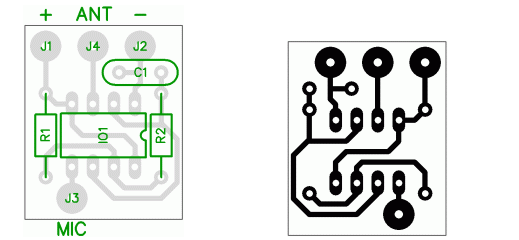

LEGENDA:
R1: 390R
R2: 1k
C1: 1n
IO: NE555
