RoyeR oscilátor na výrobu vysokého napětí



Kategorie: Vysoké napětí
Přidal: Chvostivrt 17.01.2014 (18:33:05) X U
Standardní schéma.
schéma - RoyeR oscilátor na výrobu vysokého napětí

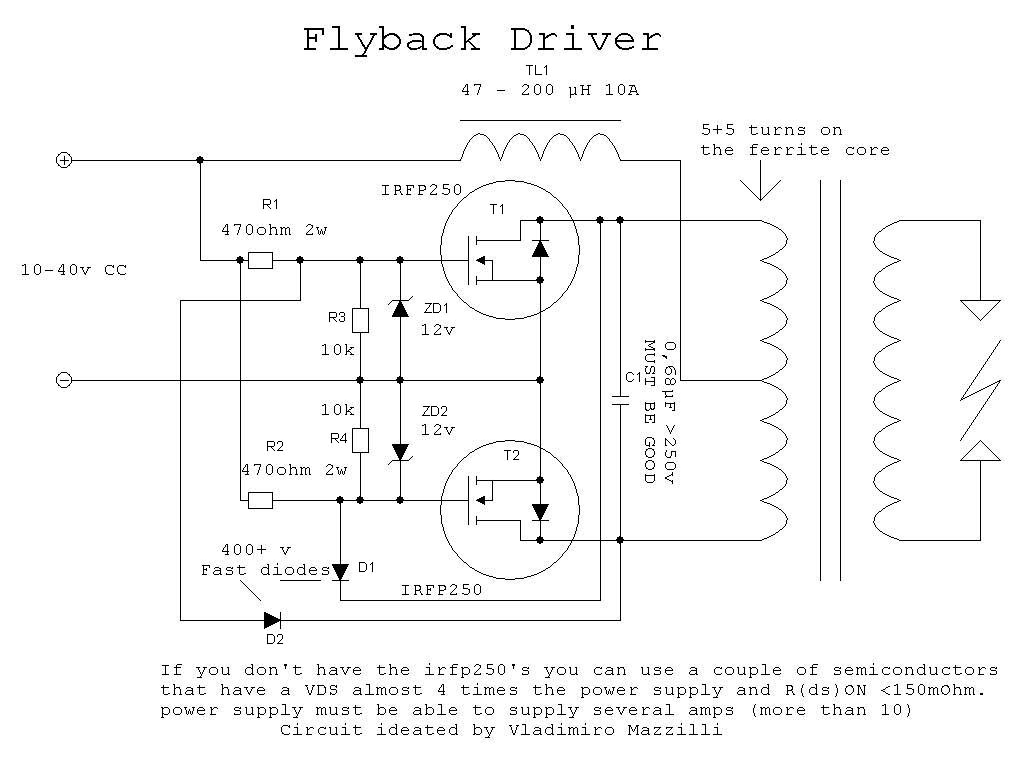

RoyeR oscilátor na výrobu vysokého napětí - schéma

Fotogalerie

fotka - RoyeR oscilátor na výrobu vysokého napětí

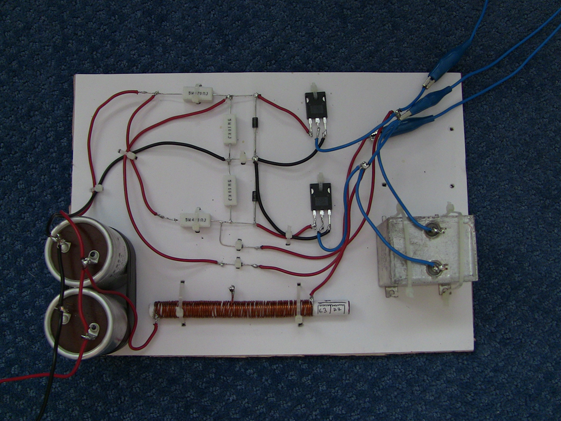

Obr. 1


Komentáře čtenářů ke konstrukci RoyeR oscilátor na výrobu vysokého napětí


23.12.2014 (19:33:50) X
hrubec etc.:
ZVS neboli zero voltage svitching. znamena že tranzistor spina v nule . Je to absolutně nejlepší oscilátor ze kteryho leze střidavy a nikoli jen pul-smerny nebo jaktomu nadavate když dáte dohromady 555 a fet. Dále tranzistory nepotřebuji chladič vzhledem s velikosti na menši fety (to-220) bych dal stejně tak velkej kousek hlíny vic nic,, a to stejně až v momentě kdy vam tim poteče 10A při 450kHz. Uskalim tohodle střidače sou Diody musej bejt sakra rychly a aby se vam to neproraželo standartbně když padne napětí tak že obvod nekmita cca u 6V začne celej proud týct diodama musej bejt dimenzovany na alespon jeden a pul nasobek proudu zdroje. (když máš 10A na zdroji diody na 15) v zasadě Shottky a v zadasadě rychlejšínež diody v tranzistorech. Frekvenci tu ovlivňuji jak hodnoty předřadnejcbh odporů tak vystupní kapacita vs indukčnost př: oscik kmita na 450kHz ale pokud LC člen ma frekvenci jen 200kHz rychleji to kmitat nebude xD pokud ale bude oscilatior behat na 37kHz tak i LC člen bude běhat na 37kHz. Vyzkoušeno..

5.06.2014 (09:09:33) X
Roman:
detail neměli by bejt zenerky přímo na trandech ? hádám že je to tak proto že trand do 10s vybouchne tak se musí často měnit :D s použitejma krokoušema pro připojení primáru tam musí bejt opravdu značné proudy a minmální přechodové odpory :D

18.05.2014 (13:43:23) X
.:
Nechci být opět nepřiměřeně dotěrný, ale už ty tranzistory někdy aspoň dvacet vteřin hřály ?

9.02.2014 (23:22:16) X
miro zasuvka:
TY trandy se hrejou minimalne :) spinaji v nule....

20.01.2014 (10:10:49) X
.:
Ten teslácký plecháč se roztrhne vždy do boku, ale má hmotné vnitřnosti. Protože když už se roztrhne tak má dosti hmotné vnitřnosti, nestavte to proboha při pokusech na příliš nízký stůl, nebo dostanete ránu do břicha, a nebo v horším případě ještě trochu níž...

19.01.2014 (15:40:18) X
Roman:
ty trandy se chladej pohledem ? :D

18.01.2014 (00:04:56) X
TESLA n.p.:
Ten náš krabičák není určeny pro výkonové aplikace, aby vám nestrelil plechem do oka.

17.01.2014 (18:49:50) X
danyk:
Pěkný :)
