Regulovatelný napájecí zdroj 30V 7A (úprava stavebnice 1A)



Kategorie: Zdroje, měniče a nabíječky
Přidal: Absdfgh 17.01.2014 (19:11:12) X U
Jednoduchá modifikace pro stavebnici 1A regulovaného zdroje. Stačí dát silnější grecův můstek a silnější tranzistor.

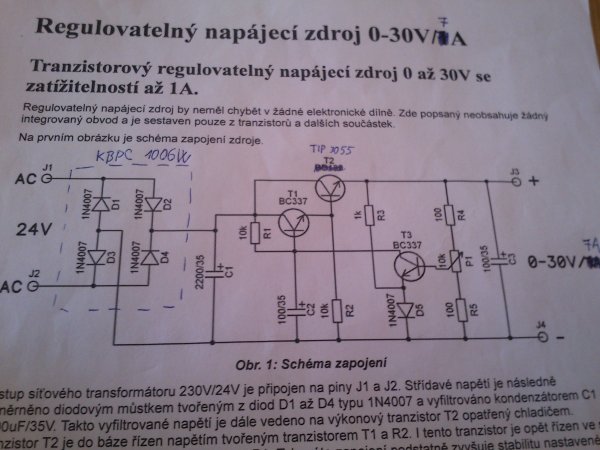

schéma - Regulovatelný napájecí zdroj 30V 7A (úprava stavebnice 1A)
Regulovatelný napájecí zdroj 30V 7A (úprava stavebnice 1A) - schéma


Komentáře čtenářů ke konstrukci Regulovatelný napájecí zdroj 30V 7A (úprava stavebnice 1A)


6.04.2015 (19:07:22) X
nulrum:
Ibro, prosim mohl by jsi mi prosim poslat nejaky odkaz na tebou zminovany zdroj ci alespon nakopnout spravnym smerem. Dekuju. Na mail: nulrum(@)gmail.com

Tohle je k ničemu. Úspěšně jsem už to vyřešil tyristorovou předregulací. A ztrátový výkon je v CELÉM rozsahu zdroje max 40W. Zdroj má parametry 0-40V 0-10A :-)

8.12.2014 (15:33:13) X
Ibro:
Tohle je k ničemu. Úspěšně jsem už to vyřešil tyristorovou předregulací. A ztrátový výkon je v CELÉM rozsahu zdroje max 40W. Zdroj má parametry 0-40V 0-10A :-)

22.09.2014 (08:40:47) X
pepa:
Problém je ve ztrátovém výkonu na tranzistoru. Když nastavíš na výstupu 1V a budeš odebírat 7A tak bude ztrátový výkon na tranzistoru P = (Uin-Uout)*I = (30 - 1)*7 = 203W.

3.08.2014 (00:08:34) X
Skrater:
Já bych zapojil alespoň 4 paralelně ty 3055 jsou zrádné.

12.07.2014 (10:02:48) X
harchom23:
to si tu zo mňa niekto robí srandu v komentoch hej? -_-

4.05.2014 (00:12:53) X
Hrachom32:
Veď ten tranzistor má v katalogu napísáno 15A hej?

24.04.2014 (23:04:40) X
sadař22:
Přeju ti těch 7 Amp. stím tranďákem TIP3055
