Zesík PCL82 napájený přímo ze sítě

Kategorie: Audio a video
Přidal: Kasukop 17.01.2014 (19:38:52) X U

Zesilovač obsahuje pouze žhavící transformátor. Vstup musí být oddělen transformátorem, jinak se na vstupu vyskytuje fáze!

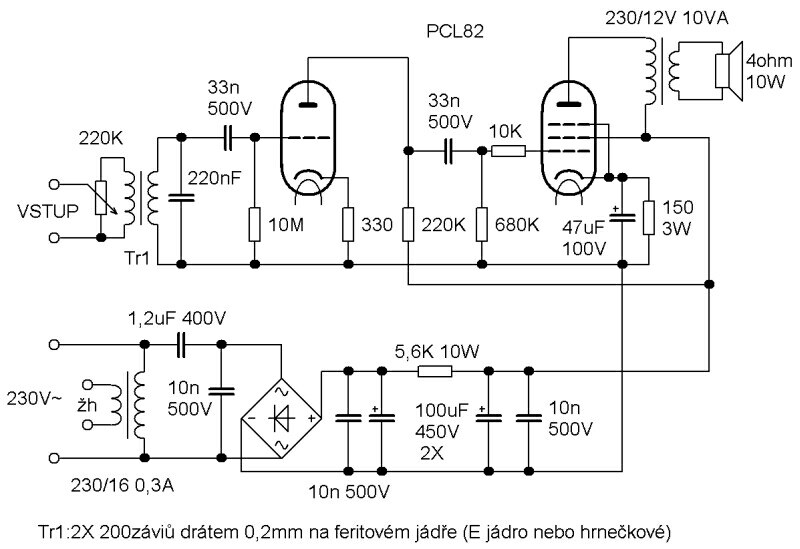

schéma - Zesík PCL82 napájený přímo ze sítě

Zesík PCL82 napájený přímo ze sítě - schéma

Fotogalerie

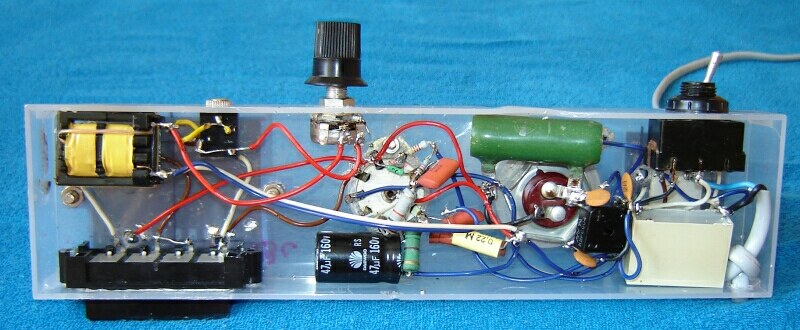

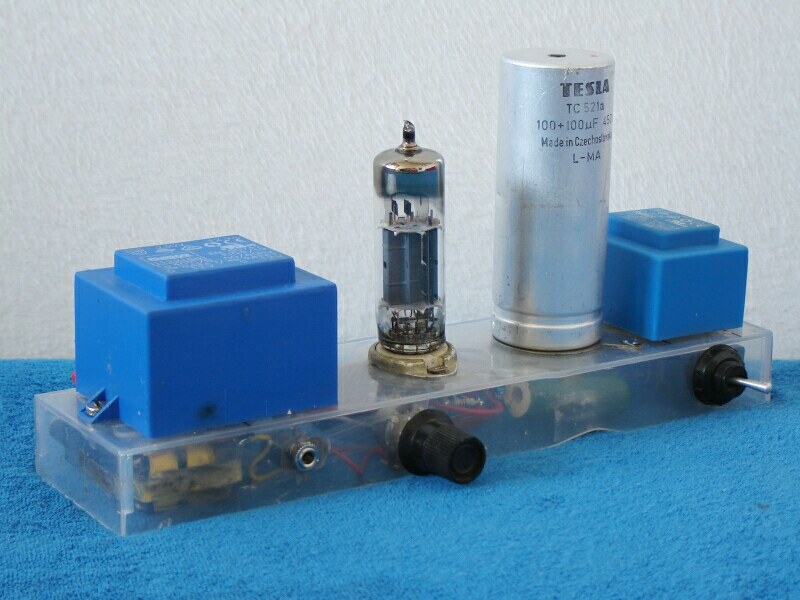

fotka - Zesík PCL82 napájený přímo ze sítě

Obr. 1

Obr. 2
