Vylepšený joule thief s MOSFET



Kategorie: Zdroje, měniče a nabíječky
Přidal: RBMK 20.01.2014 (00:01:29) X U
Chodí od cca 100mV s větším výkonem, než normální joule thief.
Je použit MOSFET s ochuzeným kanálem 2SK170 pro start a druhý MOSFET s nízkým odporem kanálu pro běh.
Pro vyšší výkon a vyšší maximální vstupní napětí je nutné snížit počet závitů sekundárů na cca 50 a použít silnější drát. Primárem tečou proudy i řádu ampér!
Zenerky jsou nutné, jinak se prorazí gate.
Je to prototyp, uvítám nápady na vylepšení.

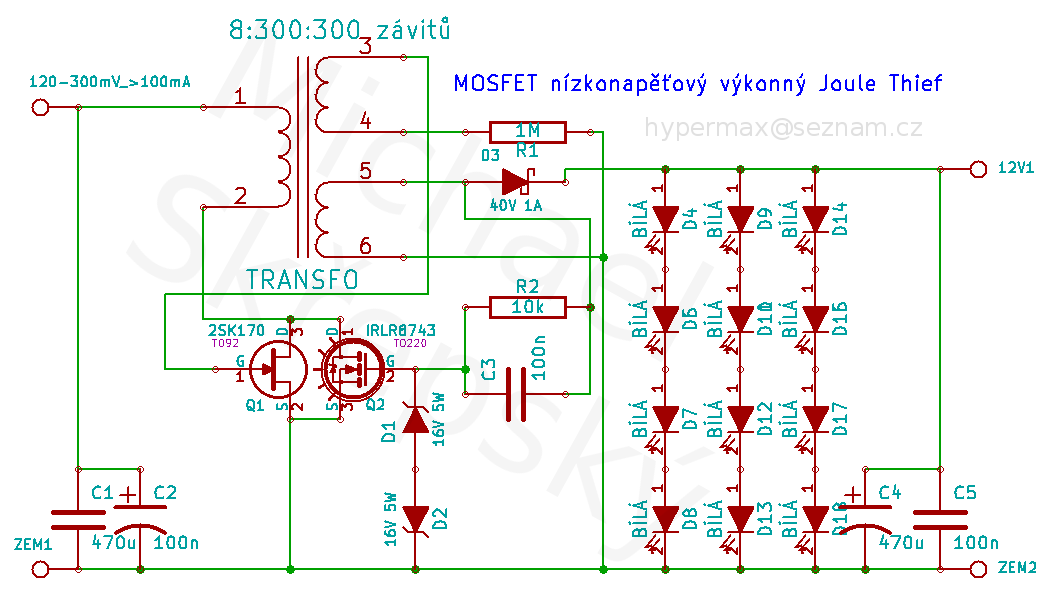

schéma - Vylepšený joule thief s MOSFET
Vylepšený joule thief s MOSFET - schéma

Fotogalerie

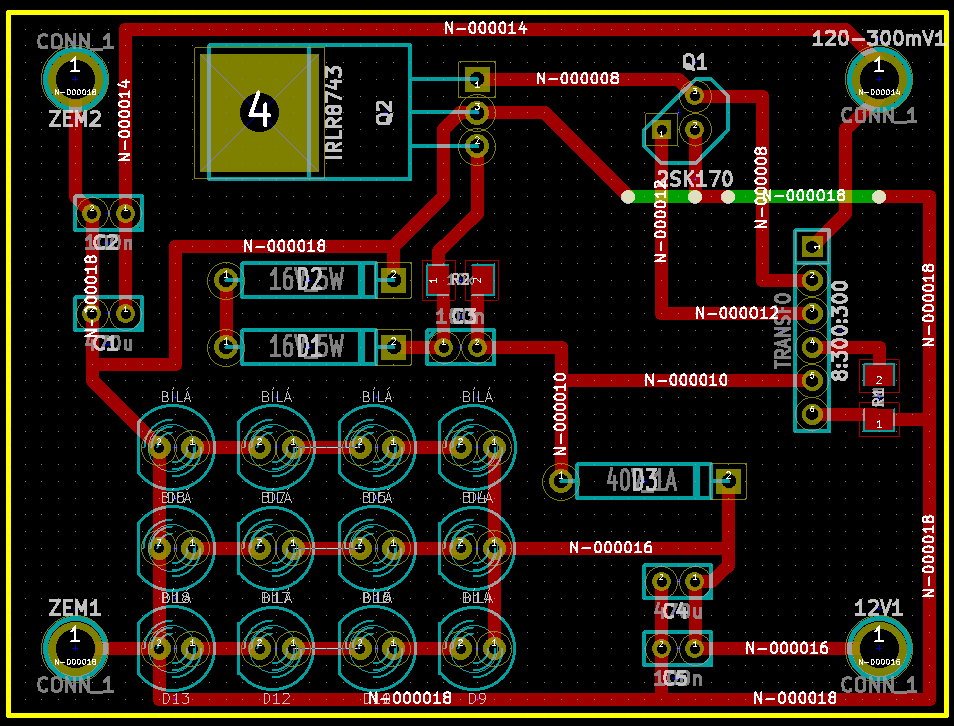

fotka - Vylepšený joule thief s MOSFET
Obr. 1

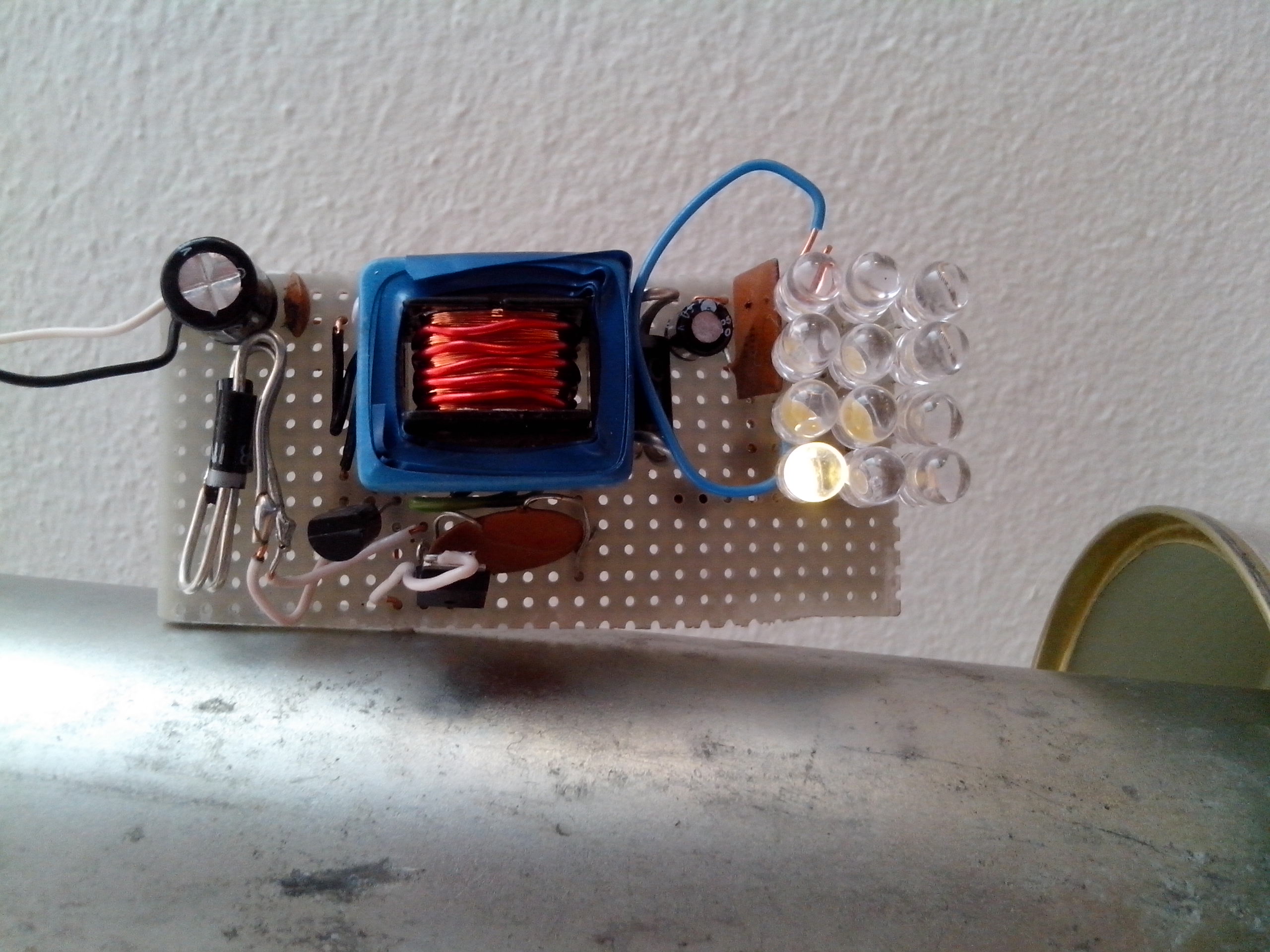

fotka - Vylepšený joule thief s MOSFET
Obr. 2


Komentáře čtenářů ke konstrukci Vylepšený joule thief s MOSFET


9.10.2015 (22:49:29) X
Osmdesát:
Lol, ten psychedelický sluníčkový tranzistor Q2 :D Schématické značky ve schématech jsou rok od roku děsivější a děsivější!

26.03.2014 (23:46:37) X
RBMK:
Nevim, co jsem to měl za datasheet, ale v tom, co jsem stahnul teď je to jfet.

20.01.2014 (15:00:22) X
VrutDoDřevaTrháStřeva:
Není to mosfet, ale N-channel Junction Field Effect Transistor, tzn JFET. Konec debaty o věcech jasných.

20.01.2014 (14:38:35) X
PTC:
Zapojení ujde, asi taky vyzkouším, ale ten návrh DPS, :-O !!!
BTW, máš blbě nakreslenou knihovnu Q2.

20.01.2014 (05:27:55) X
dr.house42:
tak toto si postavím :D

20.01.2014 (01:10:05) X
RBMK:
Podle datasheetu je to MOSFET s ochuzeným kanálem, co se chová podobně jako jFET - vede i s nulovým napětím gate, a to se tady využívá na nakopnutí toho druhého mosfetu, který si pak naindukuje dostatečné napětí pro plné otevření.

20.01.2014 (00:20:25) X
VrutDoDřevaTrháStřeva:
2SK170 není MOSFET.
