Zdroj s TNY267



Kategorie: Zdroje, měniče a nabíječky
Přidal: Filip 20.01.2014 (14:20:18) X U
Zde přidávám pomocný zdroj k mému stabilizovanému laboratornímu zdroji. Zakládá se na obvodu TNY267, max. výkon je cca 20W.
Varování : VE ZDROJI SE NACHÁZÍ ŽIVOTU NEBEZPEČNÉ NAPĚTÍ ! VŠE DĚLÁTE NA VLASTNÍ RIZIKO ! ZA ÚJMY NA ZDRAVÍ NEBO ŠKODĚ NA MAJETKU NEBERU ŽÁDNOU ZODPOVĚDNOST !

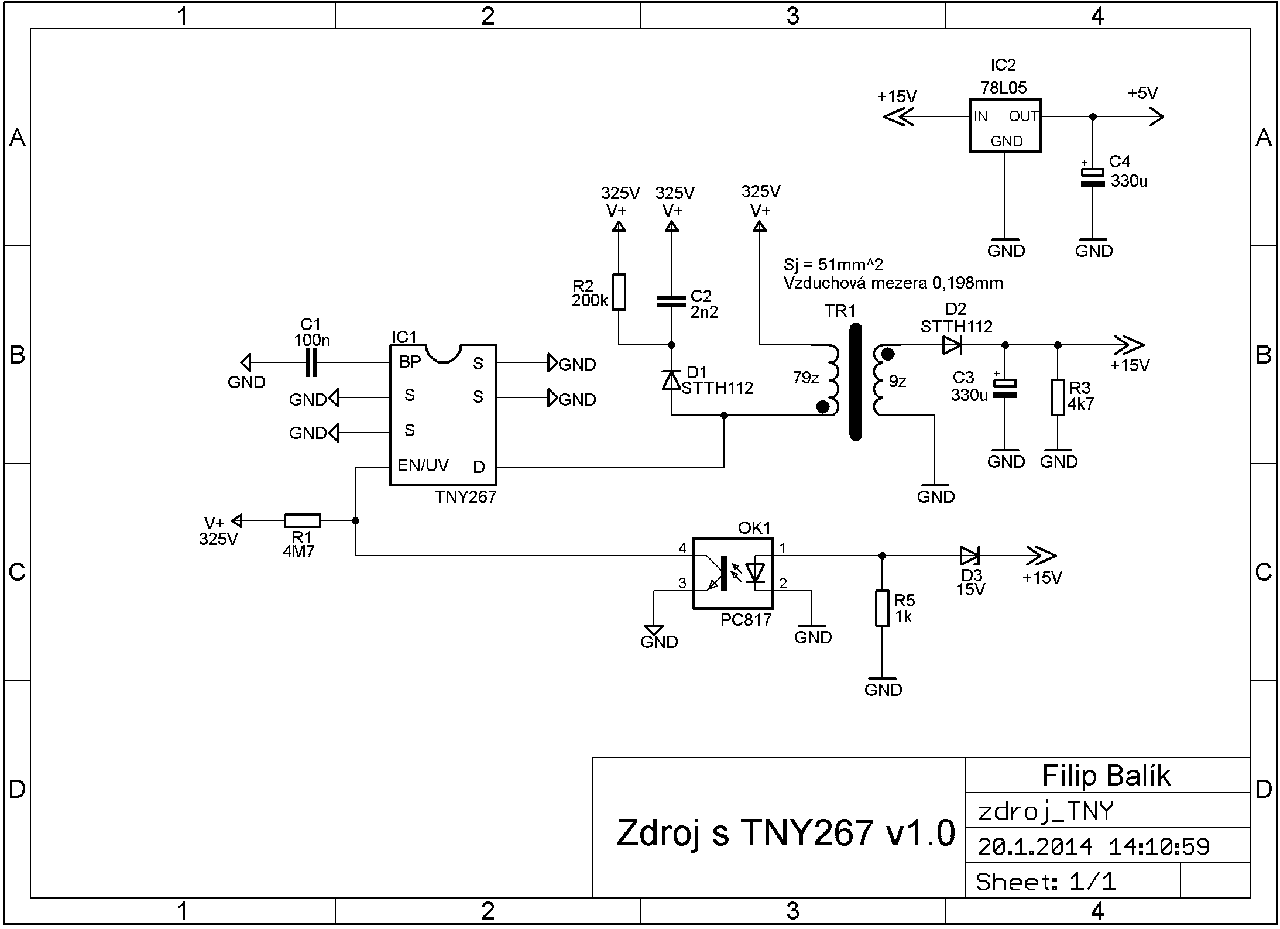

schéma - Zdroj s TNY267
Zdroj s TNY267 - schéma


Komentáře čtenářů ke konstrukci Zdroj s TNY267


6.10.2015 (07:50:36) X
Samo:
Na čo tam je pro Boha ten stabilizátor, obvod vie bez problemov po vimene stabilizacnej zenerky za 4v8.

22.09.2015 (17:18:59) X
Slanina:
Mezera je jasne dana, ale material feritu?

21.12.2014 (09:46:27) X
.:
Vzduchová mezera 0,198 mm, a že se to musí zapínat se svářečskou kuklou před ksichtem, aby člověk nedostal do oka bakelitem, a nebyl oslněn, to Filip nenapíše. Stejně to i může ale něco vedle zapálit. Když si ale člověk vezme perfenazin, který Filip stejně asi užívá, tak s sebou aspoň tolik při tý ráně necuknete...

20.01.2014 (14:58:21) X
VrutDoDřevaŠkubeStřeva:
S tou vatou bych tolik neházel, budeš rád, že ten šváb neutavíš při 15W.
Mezera 0,198.. probůh.. Napíšu 0,2 a hotovo.
