Ultra jednoduchý 5kV vysokonapěťový zdroj na 24V



Kategorie: Vysoké napětí
Přidal: MrSlehofer 26.01.2014 (18:16:44) X U
Jedná se o opravdu jednoduchý ale! z větší části kvalitní vysokonapěťový zdroj. Jede na 24V a dává asi 5kV střídavého napětí. Jeho Max výkon je asi 120 nebo i 150 W. Bez zátěže by měl brát okolo 1A a na plný výkon bere 5-7A. Používá dva NPN transistory 2N3055 a dva odpory 220ohm 5W. Obvod je vlastně jednoduchý samooscilující multivibrátor který napájí trafo ze staré černobíle televize. Na trafo jsou navinuty cívky 2x 10z.
Jde upravit i na 12V stačí navinout místo 2x 10z jen 2x 5z. Obvod osciluje ve frekvencích 7-50kHz podle zátěže.


Dokáže nápájet i násobičovou kaskádu.

Zde videjko kde ho uvidíte v akci: http://www.youtube.com/watch?v=iSbblOTfMhQ
Pozor je v Angličtině !! a jsou tam vidět výboje jak samotného zdroje tak i přes násobič.


Pozor!! Zdroj dává smrtící napětí! Neberu zodpovědnost za žádnou újmu na zdraví či majetku.
Při výbojích vzniká Ozon (O3) který je jedovatý!!!!

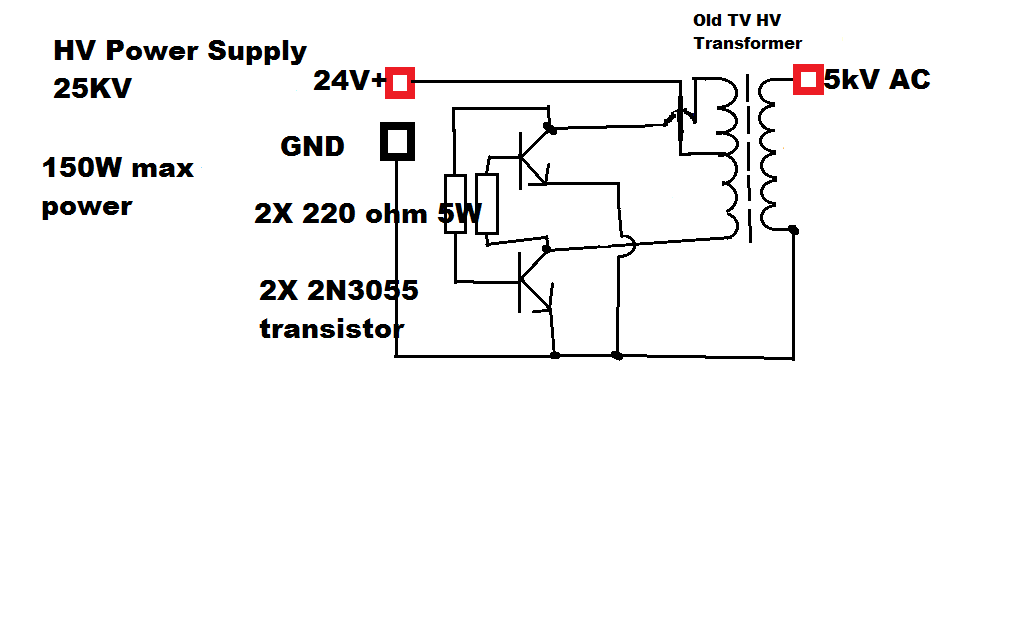

schéma - Ultra jednoduchý 5kV vysokonapěťový zdroj na 24V
Ultra jednoduchý 5kV vysokonapěťový zdroj na 24V - schéma

Fotogalerie

fotka - Ultra jednoduchý 5kV vysokonapěťový zdroj na 24V
Obr. 1

fotka - Ultra jednoduchý 5kV vysokonapěťový zdroj na 24V
Obr. 2

fotka - Ultra jednoduchý 5kV vysokonapěťový zdroj na 24V
Obr. 3


Komentáře čtenářů ke konstrukci Ultra jednoduchý 5kV vysokonapěťový zdroj na 24V


6.09.2014 (09:55:00) X
Antidot:
Vcera v nocy jsem zas s tym propalyl perinak. Zdroj chladice i odpory horely. Chodte s tym do pici.

8.08.2014 (00:02:57) X
swiNwGBs7YQT:
Jakmile přijde ne1vštěvnedk na určitou stre1nku vašeho webu, kde je remarketingovfd kf3d, uložed se mu do počedtače sooubr cookie . Nevedte-li, co jsou to cookies, podedvejte se na ne1zornou infografiku, jak fungujed cookies.

5.06.2014 (09:10:32) X
Roman:
:D :D OMFG :D :D

4.03.2014 (17:23:09) X
Destro:
s KD502 to ide na 19 V úplne v pohode ani sa moc nehrejú

29.01.2014 (17:37:54) X
MrSlehofer:
A měl jsi dostatečný chladič?

29.01.2014 (10:33:49) X
.:
Power supply, tranzistorům prohořely klobouky a ruply...

27.01.2014 (17:12:23) X
MrSlehofer:
To víš no :D 7-20 kHz není nic příjemného :D

27.01.2014 (11:57:09) X
pííííííííísk:
Div mi z toho pištění nerupla lebka, brr

27.01.2014 (11:53:41) X
Krutopřísná konstrukce:
:-O
