Odporová dekáda 1R - 9999999R



Kategorie: Měření a testování
Přidal: Adam - hobbyelektro 6.07.2014 (20:36:15) X U
Jednoduché zapojení odporové dekády. Celkový odpor se nastavuje zkratovacíma propojkama. Lze nastavit po jednom Ohmu od 1R až do necelých 10M.

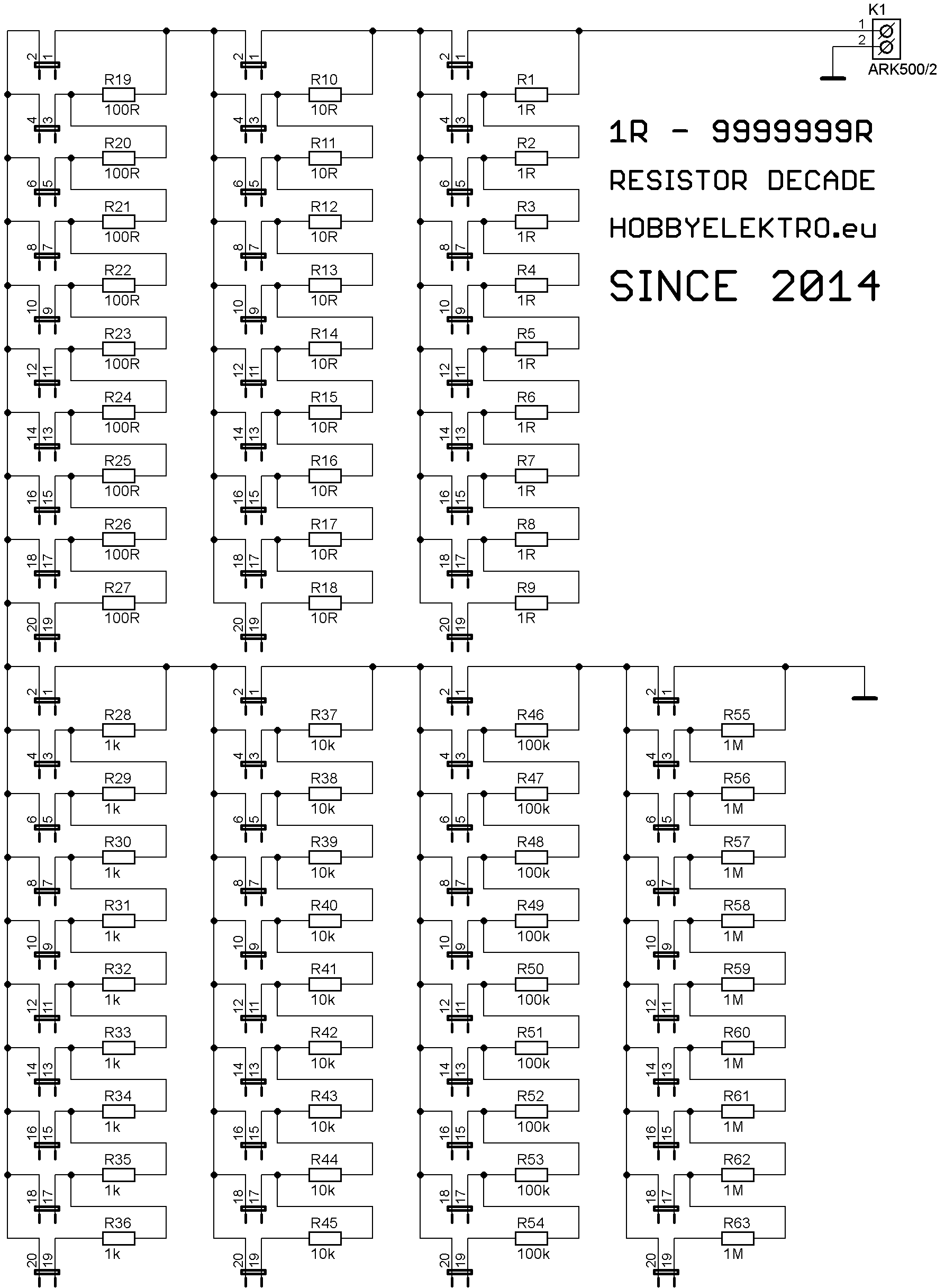

schéma - Odporová dekáda 1R - 9999999R
Odporová dekáda 1R - 9999999R - schéma

Fotogalerie

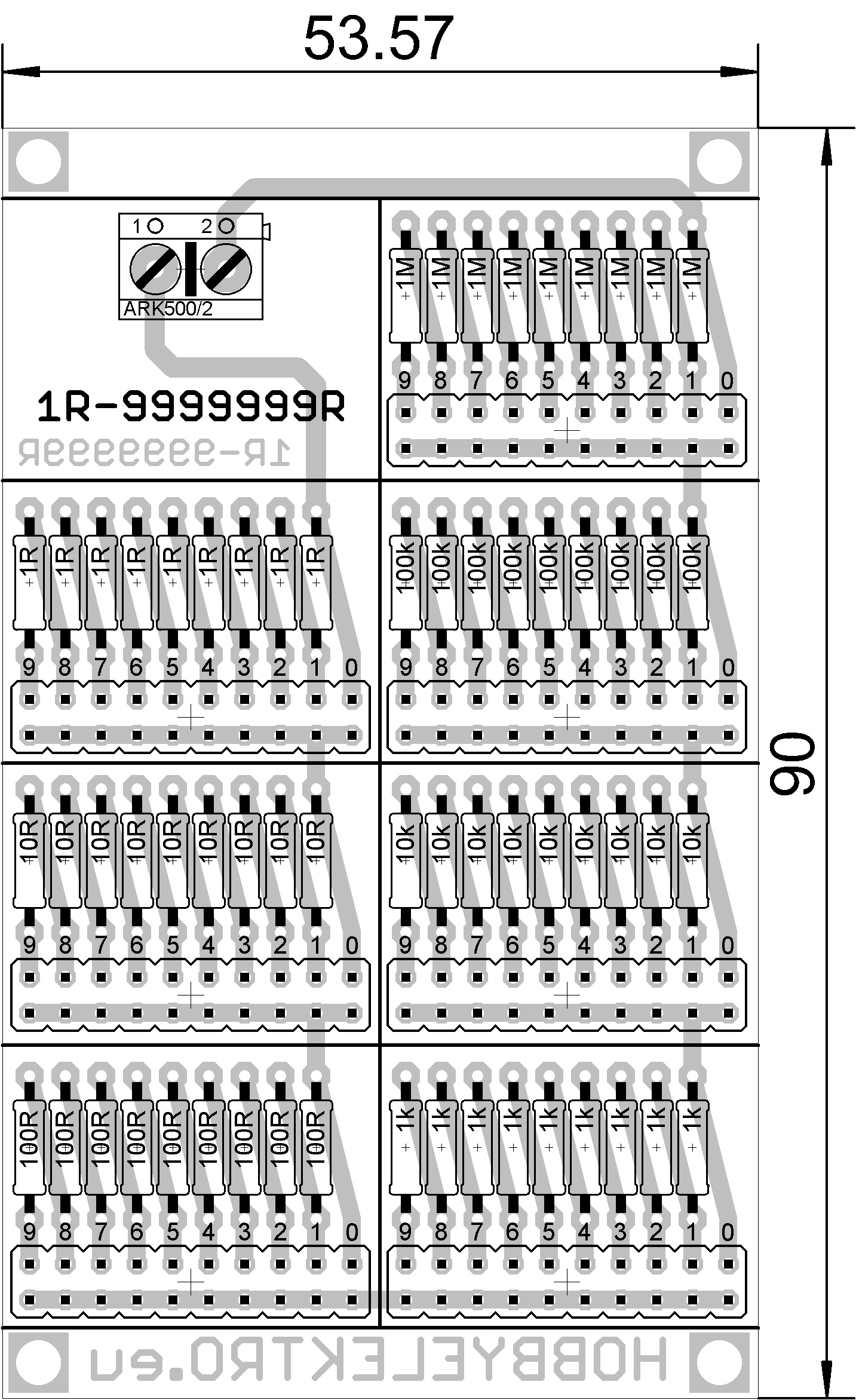

fotka - Odporová dekáda 1R - 9999999R
Obr. 1


Komentáře čtenářů ke konstrukci Odporová dekáda 1R - 9999999R


7.07.2014 (21:09:06) X
drRobot:
Poprve vidim rozumne reseni R-dekady

7.07.2014 (07:18:15) X
Ernes:
Supr vychytávka, jen příště by to chtělo menší obrázky :-P
