Koncový zesilovač 1x 20W



Kategorie: Audio a video
Přidal: FoX 26.07.2014 (11:44:20) X U
Tento zesilovač se vyznačuje velmi kvalitním přenosem signálu i výkonu. Výstup zesilovače může pracovat do zátěže 4-8 Ohmů. Jedná se o katalogové zapojení IO TDA2030. Napájecí napětí je v rozsahu 12-32V. IO je třeba intenzivně chladit vhodným chladičem (cca 210cm čtverečních). Výstupní citlivost je při plném vybuzení 270mV.

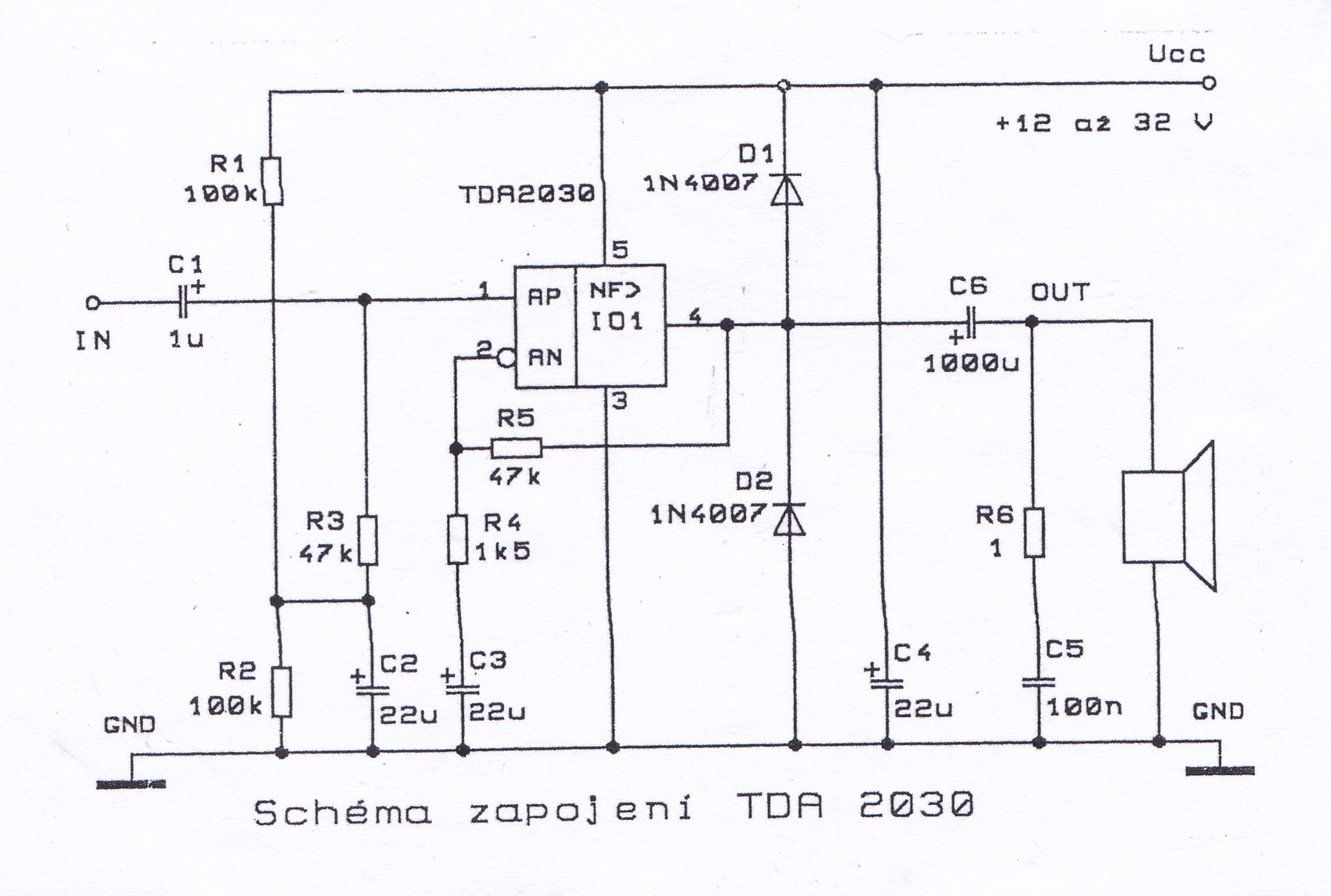

schéma - Koncový zesilovač 1x 20W
Koncový zesilovač 1x 20W - schéma

Fotogalerie

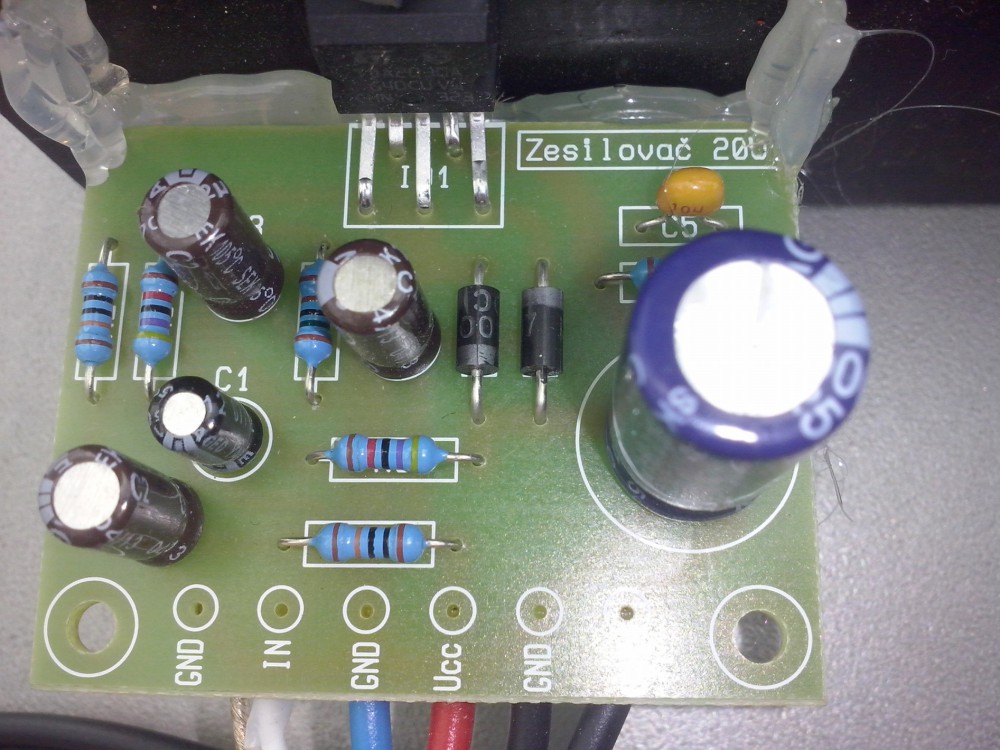

fotka - Koncový zesilovač 1x 20W
Obr. 1


Komentáře čtenářů ke konstrukci Koncový zesilovač 1x 20W


13.01.2015 (17:08:49) X
FoX:
to dejv: I takové konstrukce je potřeba ozkoušet. A co se týče nákladů. Součástky jsou levné, plácneš to na kus DPS, třeba nějakou předěláš, a máš to. Je to havně vhodné pro začátečníky. Mě se ale tenhle docela líbí a u kvalitního repra hraje dobře. Po přidání subwooferu je to super. takže...

26.11.2014 (19:55:34) X
dejv:
Ten kondik na vyhlazení tam stačí bohatě jeden 2000uF a tomuhle io nfz to už moc stejně nepomuže (starej šrot) zkreslení 0,8% při 1khz Navíc se tenhle zesík dá napájet symetrickym zdrojem při nepatrné upravě čímž by odpadl ten kondík na vystupu kterej ořeže nízky kmitočty v plnym vykonu :) no nevím myslím že za ty peníze sis mohl postavit neco lepšího :) :) Navíc je to otišťěné a zakoupené :) :)

12.09.2014 (13:23:03) X
FoX:
EDIT: Pokud bude zesilovač napájen transformátorem, je po usměrnění nutné za můstek či diody dát elyt kondenzátory (paralelně (pro lamy: mezi + a - vodiče od zdroje)) s hodnotami okolo 50V/2200uF (2-3x). orientační cena jednoho kusu je kolem 15Kč. Takže nic drahého :). Zesilovač pak nevydává nepříjemný brum po spuštění.

12.09.2014 (13:16:03) X
FoX:
Já vím každý koníček je svým způsobem nějak nákladný. Elektrotechnika je ten z těch nákladnějších. Tahle deska se mi ale opravdu brutálně nevyplatila. Ale ta DPS je zase hodně pevná. Zesilovač to není sice nějak výkonný ale hraje hezky... (sorry za toho vola)

5.09.2014 (08:48:14) X
nic:
Pracuji ve vývoji nejmenované firmy. Takže máš pravdu, opravdu jsem toho už hodně vytvořil.
PS: jen blázen může zaplatit tolik ta takovou DPS.

30.08.2014 (14:16:10) X
FoX:
Návod je dělán na starém pc s programem k návrhu el. obvodů a jiny zpusob než to vytisknout a vyfotit mě nenapadl. tištěný spoj byl objednan u firmy SPOJ praha 10. Je udělaný na zakázku a jeho výroba mě přišla na 315Kč.Mám i ůčtenku jako důkaz. Tak si neztěžuj vole. Hlavně že ty si něco vytvořil co?

30.07.2014 (20:21:29) X
nic:
Oskenovat návod, vyfotit stavebnici. Tímhle bych se tu vůbec nechlubil.
