Měnič sinus 50Hz 12DC/230AC



Kategorie: Zdroje, měniče a nabíječky
Přidal: Lubik 1.08.2014 (17:30:22) X U
Měnič jsem nevymyslel, pouze našel, postavil.
Hlavním autorem je Nick Zouein.
Zaujala mně jednoduchost konstrukce a hlavně sínus na výstupu,

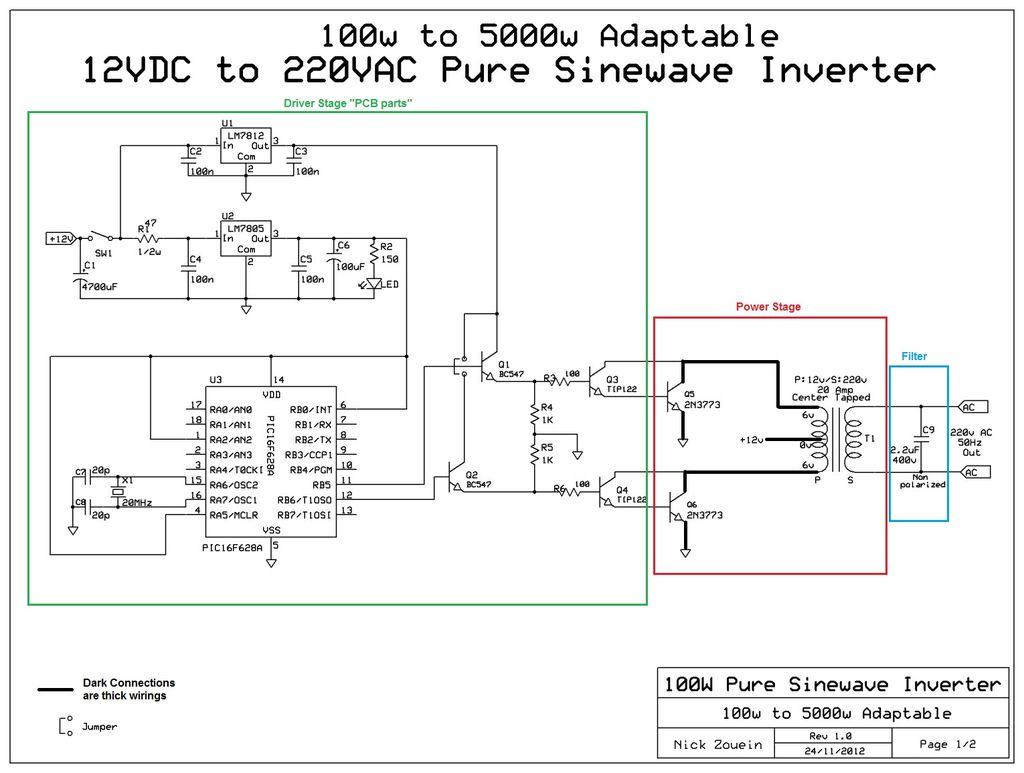

schéma - Měnič sinus 50Hz 12DC/230AC
Měnič sinus 50Hz 12DC/230AC - schéma

Fotogalerie

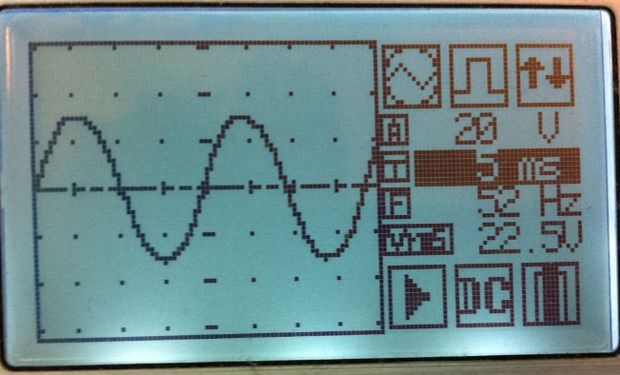

fotka - Měnič sinus 50Hz 12DC/230AC
Obr. 1

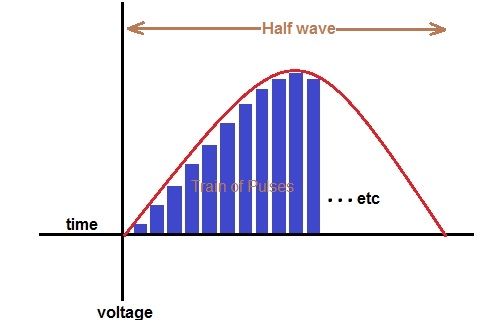

fotka - Měnič sinus 50Hz 12DC/230AC
Obr. 2

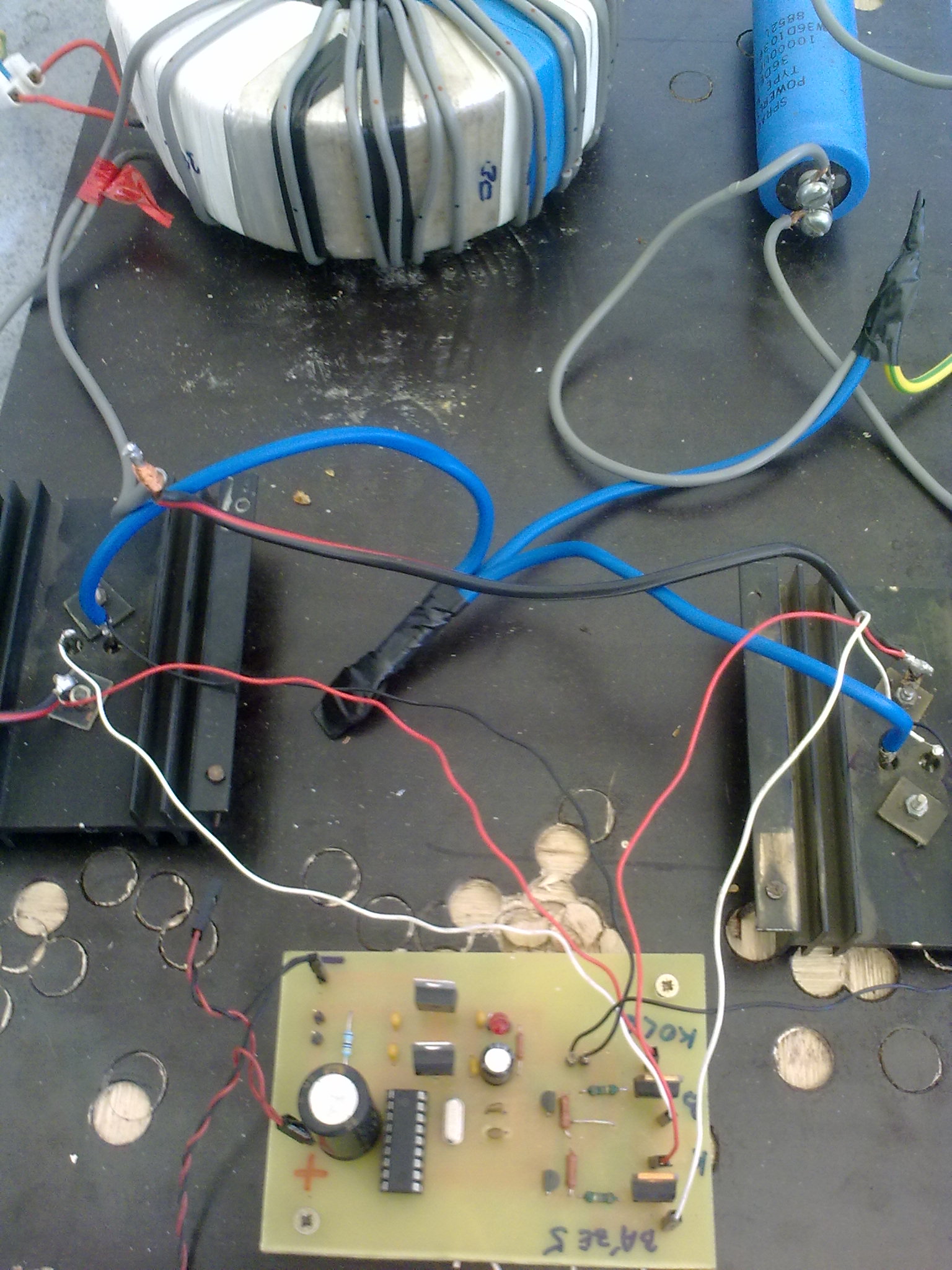

fotka - Měnič sinus 50Hz 12DC/230AC
Obr. 3


Komentáře čtenářů ke konstrukci Měnič sinus 50Hz 12DC/230AC


2.04.2017 (17:03:29) X
Milan p.:
Vážení,
zdravím Vás,a rád bych věděl, jak se zachováte, pokud bych
potřeboval naprogramovat čip PIC16F628A, aby mi ovládal zmíněný měnič.Jsem jen amatér ,i když se elektronikou zabývám 60 let,ale na tohle mi ujel v l a k !!! Děkuji předem, za jakýkoliv výsledek odpovědi. Milan P.

7.01.2017 (17:55:22) X
vuvuivuicuciuciuciuciici:
supr měnič

3.07.2016 (03:21:15) X
zkrater:
mate schema vašeho měniče?dost dlouho hledám všude možne jak uďělas sinus měnič tak abych se vyhnul procíku

10.01.2016 (09:04:25) X
Budík:
Nebyl by zdrojový kód v céčku, basicu, nebo asembleru ?

18.08.2014 (21:31:30) X
Lubik:
:10000000AE29FF3FFF3FFF3F0030031383129F1BCA
:100010000130F1007108013A031D12280130A000DF
:10002000851113288515080003138312A101A2016D
:100030002F082202031D1E282E082102031824283F
:10004000A10A0319A20A18280800353400343B34E9
:1000500000342F340034413400342A340034463420
:100060000034243400344C3400341F340034513410
:1000700000341A34003456340034153400345B3400
:100080000034113400345F3400340D3400346234F1
:1000900000340934003466340034063400346834E3
:1000A0000034043400346B340034023400346C34D3
:1000B0000034003400346D340034003400346E34C5
:1000C0000034003400346E340034003400346D34B5
:1000D0000034013400346C340034033400346A34A6
:1000E0000034053400346734003408340034643498
:1000F00000340B340034613400340F3400345D3488
:10010000003413340034583400341734003453347A
:1001100000341C3400344E3400342234003449346A
:10012000003427340034443400342D3400343E3459
:10013000003432340034383400343834003432344B
:1001400000343E3400342D34003444340034273439
:10015000003449340034223400344E3400341C342A
:10016000003453340034173400345834003413341A
:1001700000345D3400340F340034613400340B3407
:1001800000346434003408340034673400340534F7
:1001900000346A340034033400346C3400340134E5
:1001A00000346D340034003400346E3400340034D4
:1001B00000346E340034003400346D3400340034C4
:1001C00000346C340034023400346B3400340434B2
:1001D00000346834003406340034663400340934A2
:1001E0000034623400340D3400345F340034113490
:1001F00000345B34003415340034563400341A347F
:100200000034513400341F3400344C34003424346E
:100210000034463400342A340034413400342F345E
:1002200000343B34003435340034080003138312A7
:1002300024088A002508820008008B13033003136A
:1002400083168600831286019F129F151F119F142B
:100250001F10E430831685008312851583169F17BF
:100260001F139F129F151F119F101F1408000313C7
:100270008312A0011E30A6000030A700A801A9012A
:10028000AA01080003138312AB0100302706031DE7
:100290004B2926082B06031D4E290420061786121B
:1002A0000130F4002B08F000F101740803195D29F6
:1002B000F00DF10D7010FF3F56292530F00700308A
:1002C0000318013FF1077008A5007108A4000A088F
:1002D000A3001621AE0023088A00A50A0319A40A68
:1002E0001621AF0023088A001420AB0A06138616D5
:1002F0000130F4002B08F000F1017408031985297E
:10030000F00DF10D7010FF3F7E292530F007003011
:100310000318013FF1077008A5007108A4000A083E
:10032000A3001621AE0023088A00A50A0319A40A17
:100330001621AF0023088A001420AB0A2D08003CC8
:10034000031DA4292C082B02031C45290800783022
:1003500003138312AC000030AD000800A7211D215B
:1003600037214221A90A0319AA0A00302A06031DCF
:10037000BB2932302906031DCF29A901AA01C729AB
:100380000130A8008617CF29A8018613CF29280895
:10039000003A0319C0292808013A0319C429B129D0
:1003A000D029FF3FFF3FFF3FFF3FFF3FFF3FFF3FA2
:02400E006A3F07
:00000001FF

15.08.2014 (20:01:04) X
RBMK:
Nebylo by lepší tam místo darlingtonů plácnout mosfety? Ten úbytek musí sežrat účinnost :-)

13.08.2014 (22:02:55) X
Lubik:
Zdravím Milana, program do PIC16F628A pochopitelně mám. Nevím jestli se to sem může vložit jako text, potom by stačilo text skopírovat, uložit do textového dokumentu, změnit příponu .txt na .bin
V době když jsem schéma a obrázky dával na schématovník neviděl jsem možnost přidat soubor bin.

11.08.2014 (23:16:24) X
milan:
program pro mikroprocesor a nastavení pojistek máš kde? vím že na autorově webu, ale když si ho zruší...

9.08.2014 (22:54:30) X
VroutekD:
Tady je schválení pouze na kontrolu, abys sem neposlal třeba nějakou nahou blondýnu místo schématu :-)

3.08.2014 (22:18:37) X
Lubik:
Nyní na Nickově stránce je schéma upravené, třeba o ty diody, případně podpětí. je taky potřeba občas zaguglit. :-) ,,, ale všechny připomínky pomohou k dokonalé konstrukci, vše vítáno.,,, Takže komentujte, a hlavně pište jak to nejépe upravit. Nejní to má konstrukce, jak jsem uvedl hned na začátku. co se kouknout na :
https://nickzouein.files.wordpress.com/2012/03/dc-ac-inverter.gif

3.08.2014 (21:50:17) X
Lubik:
Zdravím, VroutekD, Já jsem to nevymyslel, ba se divím, že to vůbec prošlo schválením, když jsem ani neupozornil co je na výstupu TR. nemakat, kopeto! HODNĚ, případněi zabíjí!!!
Máš nápad jak upravit buzení ?
Všechny nápady jsou výtány, třeba i ochrana proti zkatu na výstupu,,, ochrana - podbití baterií.

2.08.2014 (21:32:18) X
VroutekD:
Nemám zdání, jaký typ modulace daná konstrukce používá - ale zřejmě obdobný, na jakém jsem před nějakou dobou stavěl svůj měnič, čistě na analogové bázi bez procesoru.
Tahle konstrukce má ovšem zásadní vady na kráse, například chybějící diody přebírající magnetizační proud trafa a ta výkonová analogová část stojí s prominutím za hovno. A teď nejde o kritiku užití bipolárních konců, nýbrž o zapojení jejich budící části - humus na entou.
Bastlení zdar, nazdar!
