Dlho som nepracoval s tagmi :D

Na rentgen je to nějaký moc plechový, takže bych hádal zesilovač s postupnou vlnou a uvnitř thoriovaný žhavení, který bude asi trochu zářit.

Tak, pikošky. Na chlapíka zavolali políciu a hasičov a prístroj mu zhabali. Nenameeali na mieste nič.
On to stihol medzi tým rozobrať, fotky žial nemám, buď ich zmazal on alebo fb.
Každopádne opis ak to pomôže. V tých 2 valcoch boli také tmavé tyče na oskách pohánané motorom takže sa otáčali po svojej ose. Z elektroniky som si všimol 3 ortutove prasiatka, takže asi sa to naklonené ani nespustilo. A motorček bol napojený na viac otackovy potenciometer

Takze v tom nejspis zadnej zaric nebyl nebo byl uz demontovan drive... no docela husty ze kvuli tomu zasahla policie, jestli mu rozmlatila zasahovka beranidlem dvere za desitky tisic, tak se takova sranda asi moc neoplatila

To zas nie. Pisal ze prisli pokojne, sice 2 hasicke auta, medik a policajne auto, ale ze boli slusny. Nic nenamerali ani hasici a pristroj mu zhabali.

Jo mereni eye diagramu na PCIe bychom v praci potrebovali taky, ale asi nam nikdo nevyhradi 2 mice na investici do noveho uzasneho osciloskopu (co sem koukal treba na LeCroy, tak se to aspon v techto cenach pohybuje, ale mozna by to zvladly ty nove Rigoly z top rady, ktere budou asi levnejsi...)

Nám prostě půjčili 8 GHz škopek, když jsme se zeptali, že bychom ho koupili, ale nejdřív ho potřebujeme zkusit

Doma mám starej skop s vzorkovacíma hlavama do 20 GHz. Když vymyslíš, jak to naprobovat... Končím 50 ohm SMA.
A v práci na to máme velkou drahou Keysight maschine i s příslušenstvím, ale I am scared of it.

Nevím co máš za heblo, jen to musí být 2kanál (diferenciální páry). Zatím to nemám naprobované nijak, čekám co si kdo řekne, nebude to problém nabastlit. 50R je v pohodě, AKORÁT je to TDMS a musí to být zvednuté ke 3,3 V jinak nenaměříš nic, tak teď je otázka jak s tím vyjebat :D Jako generátor bude nejjednodušší použít grafiku, napálím tam EDID co bude dávat maximální časování které ten adaptér podporuje a pak by se měřilo bez adaptéru a s adaptérem. D0 až D3 jsou jenom pasivně propojené z jednoho konektoru na druhý, chci mít jen jistotu jestli deska nějak nekurví signál.

A co to vubec ma delat ten adapter?
BTW v praci taky neco kolegove solichaji s DP, ale vybavenim sme na tom dost v prdeli, nemame ani full spec. v1.4

Podle nápisu bych hádal, že to bude něco ovládat přes CEC.

>RayeR
Jenom taková blbost, ale myslím že je to fajnový produkt bez kterého si nedokážu život představit. Však nápad mám myslím od tebe jak jsme kdysi něco takového řešili po ICQ (RIP) Taky nebylo úplně triviální to implementovat, protože bedna např. nepřipojí terminační odpory dokud se nezapne, takže nejde ani nijak pasivně detekovat signál. Prostě http://milujipraci.cz/#11
Už mi to tu nějaký pátek pěkně funguje tak uvažuju že to vystavím na nějaký crowd funding a začnu to prodávat.

>ms-boss
Hádáš správně

To potřebuju do práce! Nutně!

Výborně, kolik toho chceš?

Jinak konečně jsem se dostal k tomu sestříhat video :D
https://files.catbox.moe/sz8bzl.avi

Aha, jak sem tehda resil to zapinani TV ze set top boxu...
Tak nejak skoro na bednu uz necumim, tak to nak vysumelo...
Takze tam mas naky MCU, ktery vysle CEC prikaz na zapnuti? Musi se nak resit typ TV nebo vsechny akceptujou 1 prikaz?
Musi se delat nejaky discovery pripojenych zarizeni nebo proste jen posles ten 1 CEC prikaz?

Nesla by ta detekce HDMI signalu misto hodin delat jednodusejc merenim tech pomocnych 5V nebo biasu tech diff. linek? Ale takle to mas aspon korektnejsi...

Též na to nečumím ani tu nemám dotaženou anténu, mám pěknou starou plasmu jako monitor ke hrací skříňce v obýváku Všechny akceptujou ten samý příkaz, akorát adaptér musí ještě odpovídat když se TV na něco ptá. Další problém je potom přepínání vstupů, protože se musí použít CEC adresa jako argument. Ta je v EDID, pro každý konektor jiná. Bez toho se TV zapne na tuner, teda aspoň ta moje. Takže to EDID zrcadlo jsem tam nenaprogramoval jen tak pro prdel, musí tam být Procesor napřed EDID přečte a pak ji emuluje pro GPU pomocí I2C slave periferie. Nešlo to ani pasivně odposlechnout, GPU četl jen dolních 128 B. Discovery nemusí proběhnout pokud z toho neděláš nějaké bizarní sítě ale máš čistě adaptér zapojený do TV. Detekci zjednodušit nejde - můžeš mít 5V, ale nemusíš mít signál (třeba když se v úsporném režimu vypne monitor ale PC furt jede v S0). No a diferenciální linky nemají žádný bias dokud se TV nezapne Prostě jak říkám, http://milujipraci.cz/#11

No tak koukam ze sis s tim vyhral, ja ten CEC protokol vic nezkoumal, nemam to nacteny. Myslel sem, ze po zapnuti se TV prepne bud na naposled aktivni vstup nebo na vstup do ktereho ten prikaz prisel. U toho set top boxu sem nemeril jak se chova 5V pin na HDMI v on a stby stavu, na USB konektoru se myslim napeti zapinalo. Myslel sem, ze DC bias se na diff parech objevi na.strane zdroje signalu jakmile zacne posilat obraz nezavisle.zdali je tam neco pripojeno nebo ne, ale ten prijimac ve vyple TV to muze tahnout k zemi...
Co s tim mas dal za plany? Kdyby to bylo k dsipozici naky volny PCB, tak bych si treba 1ks zbastlil...

To nejde z jednoho prostého důvodu - CEC linka je propojena mezi všemi konektory v síti A ne, nejde o to, že by to TV tahala k zemi. Ty diferenciální páry nemají bias, viz

Tím pádem jediný způsob, jak udělat spolehlivou detekci bylo terminovat to v adaptéru. Použil jsem na to CLK a adaptér se dá tím pádem použít jen do verze 2.0 toho zvěrstva, vyšší nemají vyhrazený CLK pár.

Plány jsou zkusit to prodat přes nějaký crowd funding, mám vybranou jednu platformu na kterou by se to hodilo tak jim tam napíšu. Jestli si chceš jeden zbastlit, klidně ti pošlu sadu součástek, desek mám dost akorát musím ještě objednat konektory, ty co jsem koupil naposledy byly zoxidované a nešly osazovat do pasty.

Už jsem to asi říkal, ale chybí tomu krabička. Takhle to člověk hodí někam za stůl, vono si to lehne na nějakou plechovou konstrukci a adaptér pojde v pizdu.

Pokud to bude pichle nekde na zadech televize u zdi (vetsinou jeste v nake prohlubni krytu TV), tak asi neni problem, kdo chce, tak at si nakou plastovou krabicku vymodeluje a vytiskne...

A co tam s tim CLK vlastne delas? Honis to pres nakou delicku?

Krabičku můžu vymodelovat a nechat tisknout z nylonu u číňanů na SLS pokud by po ní byla poptávka, ale zatím mi to přišlo zbytečné (přesně jak psal Rayer).

Používám driver s přídavným single ended výstupem za kterým mám AC detektor do ADC vstupu. Viz https://www.ti.com/lit/pdf/slla367 Implementation Example 2. Na vstupu musí být terminace ke 3,3 V a na výstupu level shifter jako u pasivního převodníku z DP++.

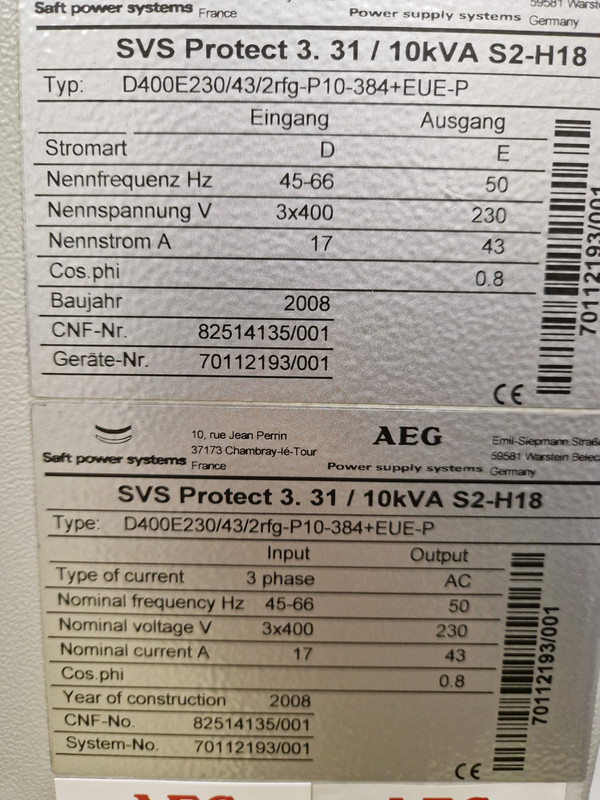

10kVA to uz je docela macek, jake to pouziva napeti baterek?
Obecne UPS, apson ty levnejsi komercni nebudou delane na trvaly provoz. Ma to sinus vystup nebo naqky pa-obdelnik? Zkousel, jesi jde nastartovat bez pritomnosti site?

No slušná kyana, má to asi 300kg bez baterek jelikož to ma dole tlumivku jak kráva. Napětí baterek to používá 400V a bylo to používané v trvalém provozu, dokonce co rok testované na plnou zátěž po nějakou dobu. Tady narozdil od standatnich UPS je bypass na siť jak zaloha. Ještě jsem to nezkusil, prvně je musim dostat dom, zatim jsem nepříšel na co nejjednodušši technologii naložení a nebyl qni moc čas. Mělo by to dělat čistej sinus. Je fajn že ta integrovana nabiječka má 3f napájeni s ohledem na síť, blbý je, že má jištění C40, to asi ani doma nerozjedu. Spiš jak tak sleduju jak už dneska ty střídače s integrovanym regulatorem nabijeni ze solaru stojej fakt srandovni penize, tak to možná stejně rozkucham a použiju jen kysnu a ten instalační material v ní. Dalši věc je, že fv baterky na doma jsou standartně 48V, poskládat 400V je paradoxně docela drahá věc a nevim jak to udělat levněji

Aha, tak to je moc velkej bazmek. To si k tomu sezen nakou ojetou baterii z elektromobilu, ale to uplne zadarmo taky nebude...

Jeden už jsem rozebral a druhej pujde asi taky, ta účinnost bude mizerna. Nabiječka je řešena jako tyristorovy řizeny usměrňovač a vystup IGBT most co jde do oddělovaciho TRAFA 215/250V 9,5kA 50Hz. Kdyby někdo měl zajem o trafo na doma nebo nějake ty hovadske tlumivky, jsou k dispozici, spiš to pujde do šrotu. Mužu prodat komplet silovou čast, pěknej Al chladič a na tom ty vykonove kostky (igbt, tyristory) s budičema a elektrolytama. Bedna bude fajn, do ni naskladam LiFePo4 články, je dost bytelná jak nesla tu váhu

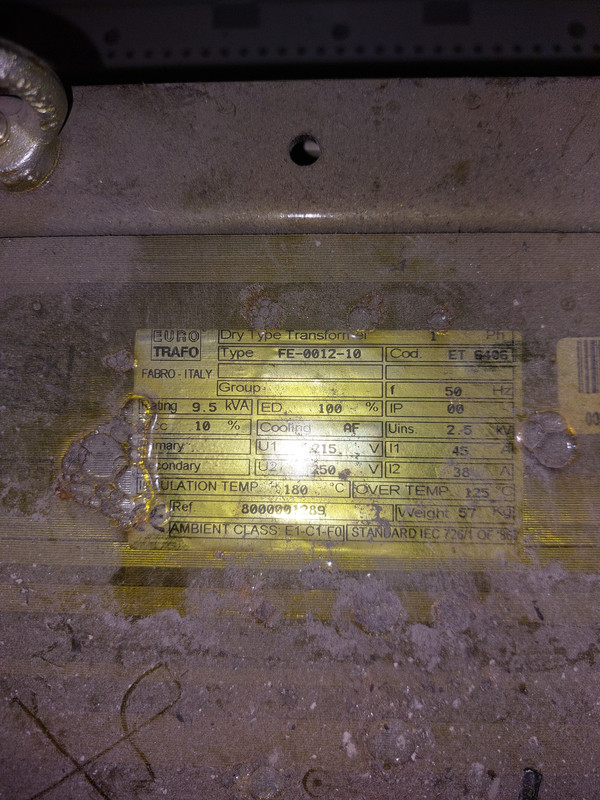

Nebo že bych,primar přemotal na nějekych 2x25V a něco zbastlil? https://www.hadex.cz/m472d-generator-ciste-sinusovky-50...

Jako že bys udělal 9,5 kVA lineární střídač? No to by bylo něco.

UPS pěkná, je fajn, že to snese i reaktivní zátěž. Když si zařídíš u distributora spotové ceny elektřiny, tak s takovou UPS můžeš mít elektřinu za zápornou cenu. Jen ten nabíječ musí jít nastavit na ten typ baterek, který k tomu budeš chtít připojit.

Jo, tyhle zalité jednotky jsou radost. Možná ještě lepší jsou Boschácké jednotky, které jsou plné CSP na keramickém PCB a mají vnější konektory připojené bondovanými drátky, které se po čase mají tendenci začít uloupávat. A celé to je samozřejmě zalité v želé...

To je este v pohode, na aukru bych cekal cenu nekolikanasobne vyssi...

Taky mi přišly teď PCB z JLC a žádný problém nevidím.

Mě zase v Gatemě na poslední desce umazali měď z kulatejch fiduší, takže jsem jim musel poslat píčovací mail, že v sérii bych je s tím přetáh, protože by to nešlo automaticky osazovat.

To neni odleptané, to se vůbec nedostalo de gerberu, nebo se ztratilo konverzí někde až z gerberu dal.

Ten drobný text nemůže splňovat limity výroby na vzdálenosti a šířky. Mě se stávalo, že mi to někdy zvětšovali nebo vynechali úplně, tak jsem pak už text dával jenom do potisku a ne do mědi.
Ale jinak ke kvalitě, ALLPCB mívalo zřejmě kvalitnější masku, u JLC se mi stává když vyměňuju součástky, že se maska až moc snadno odlupuje.

Ale houbelec, text je tlusty 8mil, pritom cesticky muzou bejt klidne 5mil. To poskozeni je pouze u textu a nikoliv u cest ci polygonu. V GERBERech je to samozrejme v poradku. Takle delam popisky odjakziva a dosud zadny vyrobce nemel problem, i predchozi objednavka z JLC nekdy z lonska to vyrobila v poradku. Poslal sem fotku cinanovi a ze pry to predali inzenyrum ke zkoumani, tak uvidim, co z nich vypadne...

Jeste doplnim, ze to poskozeni vypada na vsech kusech jednoho mitivu PCB stejne, takze to je spis chyba na filmu, protoze odleptani by dopadlo nahodne po kazde jinak. Taky se ten problem tyka jen 2-vrstvych desek u 4-vrstvych si dali zalezet, tam je to OK

Co je to za teslak?

vicemene jen predelavka meho micro TC Ecka z hnusu na univerzalnim plosnaku na neco mensiho hezciho...

Neska odpovedel cinan:
Sorry for the inconvenience caused, so sorry that our engineer made a mistake on copper text data. We have reflected this issue to our engineering team and they have found and fixed the production file just now, and they will pay more attention to this kind of issue next time, don't worry about it. Please kindly check if you would like us to remake it or not?

A jeste jsem dal dalsi pokusny plosnacek na HF polomustek s LMG5200...

Možná (ne)vybrali něco co nechtěli jak to skládali do panelu.

Na ten TC s GaNy jsem zvědavý, doufám že to máš na 4vrstvé desce.

Nemam, proc? kvuli teplu? Vespod sem nasazel male prokovy...

Nebo si myslel kuli mensi parazit. L? Holt uvidim jak se to bude chovat, je to jen takova na rychlo udelana testovaci redukce, aby se to dalo vubec zapojit, bez dalsi logiky, jeste to bude chtit naky generator s deadtime...

Přesně tak, všichni doporučujou tomu tahat napájení nejvyššíma dvěma vrstvama a hned vedle dát několik blokovacích keramik. No však uvidíš co to bude dělat, třeba to pojede bez problému.

U toho LMG5200 to mají popsáno taky, v datasheetu od strany 16. Tady je ještě dobře že SW pin není uprostřed.

Jo rozumim, je fakt, ze takle maji plochu te smycky o dost mensi, nez kdyz mam ty kondy naskladane vpravo od cipu na tech railech. Ale kdyby dali nejaky primo pod ty napajeci pady z druhe strany? No ale ze by byl az takovy rozdil, jesi to jde prepregem 0.1mm nebo celou deskou 1.6mm? se mi to nechce pocitat... Mohl sem znolit aspon tenci 2L desku...

No vzhledem k tomu, ze tim budes krmit primar pres nejakou kroucenku s celkem vysokou vlastni L, tak ten <1nH v napajeni asi nebude hrat roli. Si to kdyztak nasimuluj.

Tak tam jde snad o minimalizaci parazity na napajecim railu, aby nebyly moc vysoky ouvrsuty pri komutaci polomustku, kde hraje vliv i vlastni kapacita trandu Cds...

Na ja. Maj recht. Ale ten rozdil v seriove indukcnosti pod 1.6mm daleko a vedle na 4vrstvach bude minimalni. Leda bys pouzil nejake 0402 nebo tak neco. Kazdopadne tam nasazej lajnu keramik a dost vias po cele delce tech padu a bude to ok. Obvod je to hezkej, ale trochu me u toho znervoznuje ta moznost pricneho sepnuti. Tady je aspon interlock. Ale resim ted driver pro SiC mustek a koukam na tohle:
https://www.infineon.com/cms/en/product/power/gate-driv...
Tam ten interlock neni, takze mam dost svrbeni, co to udela, kdyz se mi zblazni FPGA. Si netroufnu bez nejake chytre externi ochrany mezi FPGA a tim driverem.

Ten neznam, prekvapuje me ze
Up to 10 MHz PWM switching frequency
a pritom je to furt v obyc. SO futrale. TI ma obscesi porad vymyslet nake divne LGA nejlip kazdy pin uplne jiny :)
Ted deadtime obvod bych k tomu udelal nejaky pasivni, mohlo by stacit i zpozdeni par invertoru za sebou...

Hm, OS9 sem na zivo nikdy nevidel, dnes bude asi docela prolem sehnat neco, na cem to kdysi behalo. Podle popisku jto budou asi nake knihovny pro vyvoj GUI aplikaci pro X-Windows. Zkus to nabidnout na Oldcomp.cz , tam se mozna nejaky pametnik najde...

https://en.wikipedia.org/wiki/OS-9

Díky, tak vyzkouším...

No dobře, ať jen nebleju. Uvedený průřez vodiče odpovídá téměř přesně - tedy, aspoň naměřený odpor odpovídá očekávánému odporu uváděného průřezu čisté mědi. To je tak asi jediné pozitivní, co o tom můžu napsat.

Jináč, neplatí dnes již náhodou povinnost značit vodiče průřezem a jemnovitého napětí, dle harmonizovaných norem? Tohle má zřejmě natištěno pouze "KABLO VR". Zřejmě nějaká edice pro naše a východní trhy...

Jojo, to jsme tu nedávno řešili nějaký pojebaný silikonový bužírky o malým průměru a tneký stěně, kteráý se rozpadaly ve švu. Ale dobrý, kromě nějakýho Preconu jsme měli ještě dodavatele ProPS. Akorát ti čuramedáni nekomunikovali. No, troška googlení odhalila, že Precon=ProPS=Vrchlo Kablabí a že jsou uvnitř toho starýho areálu

Hm a neni to naka specialni izolace s tvarovou pameti, kdyz si nekdo chce hezky tahat kabliky do pravejch uhlu? :)
Mozna jim jen doslo zmekcovadlo do PVC...

Na rovnání drátů do pravých úhlů můžeš s úspěchem používat vodiče s plným jádrem. Na to přece nejsou lanka.

Jestli ta izolace není vyráběná podle staré, bolševické receptury jako ten hliníkový kentus co se cpal do baráků. Tož řekni, Honzo, jestli to podobně smrdí

No, smrdí to Dane jako svině. Tedy, taková dost chemicky po chloru zapáchající svině. Starý AYKYLo káble boužel netušim jak smrdí, ty už sou po tom půl století obvykle celkem dobře vysmrádlý.
A že by se receptura posledních 20 či více let nezměnila, bych se možná ani moc nedivil.

Jsem právě vytahal hromadu jednotlivých hliníkových drátů z krků a když to bylo na hromadě, zasmradilo to celou místnost i po 40+ letech. Těžko popsat co je to za smrad, je to nechutné, ale nezdá se že bych v tom cítil chlor. Ten by byl oproti tomu ještě příjemný

No počkej, z jakých krků? Nejsou to spíš takový ty hliníkový kopexky, popřípadě trubky? Ty sou většinou vystlaný nějakým papírem, kterej je napuštěnej něčím, co smrdí jak formaldehyd kříženej s asfaltem.

Husích krků, tady v baráku to bylo tahané (naštěstí) většinou v krcích a jednotlivými dráty.

Pánaboha. Neni to dosovskej OrCAD, že ne?

Co hallovku? Dělaj se s izolací klidně i na 4800V.
https://www.allegromicro.com/en/products/sense/current-...

No Hallovka asi ne, protože tam jsou již ty snímací měřící odpory a tak bych to musel předělávat i když ... Jo a je to Formica.

Proč mi ty mosfety přijdou přepólovaný?

Aha, copy paste ERROR, tak snad opraveno.

No vidíš, takže to hotový nemáš. Tak tam můžeš prdnout tu hallovku

Dají se tam dát diferenciální zesilovače na ty bočníky ze společného potenciálu.

A že se tak zeptám - kam jde ten kouř?
Pokud tam ještě někde to trafo nemá další vinutí mimo obrázek nebo otočený vinutí primáru vůči sekundáru, tak tadyta věc bude dělat jedinou věc - odpalovat ty mosfety, ale balancovat to nic nebude.
Oobusměrně ten přenos energie rozhodně fungovat nebude...

No bude to 50:50, když v symbolu trafa nemáš tečky u vinutí.

Ještě jedno, vycházím z


Moje celé schéma

Jo tečky nemám ve schématu ale je to 1,2 a 5,4

Luxus

Good, Dooma sem jeste nezkousel, zajimacy je ZX spectrum emulator, ale na ten este musim dobastlit SD kartu, aby to slo realne pouzit, zatim mi tam jede akorat BASIC bez usloziste...

Jak to programujete ? Já se snažím v :NET pomocí Visual Studio Code a Docker, vygeneruje se mi uf2 soubor, který dostanu do Pica ale to je tak vše, protože po restartu Pica se nic neděje, jen se vytvoří COM port.

Já zatim nijak. Jenom jsem tam nahrál tu hotovou binárku
Adam si většinu času hrál s tím, že jako binárku tam narval micropython/circuitpython a přes virtuální sériovku tomu posílal skripty, co to má dělat.

nojo to sou ty pythoni/dotnet sragorky a nikdo pak nevi, jak to vlastne funguje. Co takle si stahnout debordelizovane PicoSDK od Pandy a zacit kompilovat C kod ARMGCC jako normalni beloch?
http://www.breatharian.eu/hw/rasppico/

... což je kopie oficiálního C/C++ SDK zdrcnutá do jedný složky.
https://github.com/raspberrypi/pico-sdk

RayeR: Jo to vypadá dobře, jdu na to, vyzkouším Blink.

No super už to Blinká

Myslim ze tam este odstranil nake zbytecne zavislosti na dalsich blbostech, aby stacilo jen to armgcc.

>Pavel_P
dobre, tak zkus jeho PicoVGA, par odporu z supliku + VGA konektor :)

BTW kolega v praci udelal vlasni verzi Pico s microSD card slotem a BGA fleskou, spis to bylo mysleny jako trenazer pro novou troubu na reflow, ale aspon ten plosnacek bude mit i jine pouziti :)

Nechápu proč firmy vůbec vyráběj ten "nulovací můstek" v černé barvě. To je tak hroznej výmysl, až by člověk brečel...

Na ten pylontech bych doporučil 51,9V koncový napětí (na té hodnotě cca dává ten algoritmus uvnitř 100% kapacity když spadne nabíjecí proud)

no, v manuálu píšou, že max. je 53.5 tak sem podle toho i nastavil MPPT měnič, nepřipravim se o kapacitu, když je budu nabíjet jen na 51.9 ?

Rozdíl kapacity je v rozsahu 3,45 až 3,65V velmi malý, kdyžtak můžeš zkusit kdy bude hlásit 100% nabito. Mám asi starší verzi, tam je psáno 52 až 54V, ale na plnou kapacitu to počítadlo Ah skočí už při napětí 51,9V. https://www.powerstream.com/lithium-phosphate-charge-vo...

u mojí verze je napsáno 44,5 - 53,5 ale teď je tam 49.4V a svítí 5 LEDek ze 6-ti, zrovna sem si lámal hlavu jak z napětí počítat % nabití abych to moh někde ukazovat na displayi, tak sem si řikal, že to určitě musí lízt z tý její CAN nebo sériový komunikace, ale v manuálu neni ani zmínka o tom protokolu... navíc ani nevim kolik článků je tam v sérii

Má to RS232, kabel vyrobíš, k tomu stáhneš SW "batteryview" a můžeš koukat dovnitř, článků mají 15. https://powerforum.co.za/topic/2408-pylontech-us2000b-h...

no teď třeba mam 49,5 V, svítí 5 LEDek ze 6-ti a při tom by to podle těch grafů na tej stránce odpovídalo 3,3 v na článek a tim pádem 30% nabití, tak kde je chyba...

Ty grafy ukazují vybíjecí křivku po tom, co byla baterka nabitá na koncový napětí té dané křivky. Tedy když to nabiješ na 3,6V, pak to klesne na 3,3V po odebrání malého množství energie.
Pokud to nějaký den vybiješ celý, dala by se sestavit křivka přímo pro tyhle baterky, když bys stáhnul log "cycle data" je to tuším po 30 minutách, anebo se to dá nastavit.

takže jestli to chápu správně, když k tomu přijdu a vidim nějaký napětí, tak z něj nejsem schopen ohledně stavu nabití určit absolutně nic bez znalosti historie tý baterie, na jaký nejvyšší napětí se dostala než sem jí začal vybíjet...

Čistě z napětí jedině tak, že rozdělíš odhad na dva stavy podle toho jestli se zrovna nabíjí nebo vybíjí. Na indikaci stylu pár ledek to fungovat bude, na přesnější jen vhodnější počítat energii a počítadlo kalibrovat koncovým nabíjecím napětím, kde víš, že má 100%.

nakonec se mi pomocí ardujína povedlo z jedný tý baterie vyčítat ty procenta z toho jejich terminálu, takže nemusim nic odhadovat na základě napětí.
K čemu ty dražší měniče používaj tu komunikaci s tou baterií ?

Když máš hybridní měnič, co při vybitý baterce přepíná na síť často (velký odběr, malá baterka) tak je dobrý přepínat podle SOC místo podle napětí (I když tedy roky jsem takhle cykloval malý LFP jen podle napětí a energie na cykl byla pořád stejná)
Anebo když máš předimenzovaný nabíjení vůči baterce, tak ona si omezí žádaný nabíjecí proud podle teploty, anebo když se začne jeden článek přebíjet apod..
Ovšem nejčastěji to prostě jen vyčítá data a zobrazuje/ukládá do logu společně s datama z měničů, aby to měl člověk přístupný z jednoho místa.

takže pokud mi osazení střechy nedovolí překročit maximální dovolenej nabíjecí proud (25A na jednu baterii) tak mě to vubec nemusí srát ?

Jo, když ty baterky nepotřebuješ ždímat co to dá, tak komunikaci měnič ani nevyužije.

Záleží, jak moc ten trand topí. Vzhledem k tomu, že plošňák není ztmavlý, asi moc ne. Teď jsem opravoval jeden japonský zesilovač, jehož konstruktéři považovali za dobrý nápad nechat všechny polovodiče topit tak, až plošňák zuhelnatěl, cesty se vahou tranzistoru oloupaly, vývody z nich upadly a zesík hodil na výstup stejnosměr a shořel celý. To je daleko komplexnější kurvítko.

Máme v dílně nějakej lehce porevoluční zesík, střeva jsou teslácký. Tam je naprosto geniální ochrana repráků proti spálení. Když se objeví moc velký DC na výstupu, tak se přes výstup sepne tyristor. No a výsledkem této operace je, že zesík shoří.

V tomto pripade si to inzenyri od Dellu spocitali dobre, ze ten trand prakticky netopi a to lepidlo je tam asi jen pro mechanickou fixaci. Zmerena kapacita kondu -10% nevybocovala nijak z hodnot ostatnich kondu, ktere byly samostatne. Ale treba v LED zarovkach, kde se to vsecko pekne pece v malam prostoru "chladice" dostavaj elyty na frak...

Tyristrorovou ochranu zesaku sem kdesi videl, ma to fungovat tak, ze Ty zkratuje zdroj a spali se tavna pojistka, zes by shoret nemel, pokud tam nedal nekdo misto pojistek hrebiky...

A to je co za mršinu od Dellu, že v tom je jednostranný plošňák s LM358? Myslel jsem, že to je nějaký vietnamský kazeťák.

17" CRT monitor, fungoval, ale nemam misto a nikdo ho nechtel...

No, tak to chci vidět ty rovnice, jak budeš dopočítávat napětí článků... (ne že by to nešlo... jen řikám).

No nakonec bude nejlepší orloj s dvou kontaktovými jazýčkovými relé TESLA HU ...

Jedna taková poznámka, dyž vidim ten hovadskej kundík tam: Dodělej tam příště softstart, nějaký precharge s mosfetem. Takle je to zařízení v praxi nepoužitelné jinak, než přímým připojením na napájecí zdroj natrvalo. Žádný běžný spínací prvek nejspíš nebude mít rejtink na opakované sepnutí takové kapacitní hnusoty. Nedejbože, mít takových zařízení víc paralelně - pak ti ani nemusí naběhnout zdroj, který to má napájet. Doporučuji si všimnouti, že napájecí zdroje mají obvykle taky nějaký rejtink maximální kapacity, do které je možné je zapínat. Obvykle okolo cca 10 mF.

Tak na 10mF to zas nevypada a kdo vi jak budou dlouhe privodni draty, ty maj taky naky odpor...

Odpor přívodních drátů jsou výmluvy. I kdyby to mělo třeba jen 2200uF, je to poměrně nepřijatelná záležitost, aby se to spínalo někde něčím natvrdo. Taky těhle věcí můžeš mít paralelně víc. A zrovna u převodníku 10V/PWM na LED osvětlení, si těch modulů vedle sebe ve skříni dovedu představit i víc, než 2.

Je to 1G/35V, aspon tu konkretne je to napojene na stalych 24V, ovlada sa iba ten analogovy vstup, v klude tam je 0V, takze to zere par mA. Zdroj bude nabiehat s tym, nepripaja sa to uz za behu. Ten kondik som tam doplnil po nejakom merani na tej prvej verzii, aj s nie dlhym privodom tam bol na draine mrdnik, dlhe prudove slucky do zdroja.

To je zase dobytčárna. ADG508 ve dvou kusech, zdroj symetrických 12V a kdoví co eště. Balancovat to budeš kde a čím?
Dát tam nějakej dedikovanej BMS čip za 100 korun, kterej to umí všecko a líp, to je moc složitý?
BQ76942, BQ76952, BQ769142,.. to sem jen v rychlosti nahlíd na web texasu, že něco na 7 článků.

Balancéry tam již samože mám, aktivní 2A (fer.transformátorový) a pasivní (4.2V).

Tak dyž tam už máš balancéry, tak už tam máš měření napětí. A pokud nemáš, tak na to jdeš nějak odzadu, se mě zdá.

Skoda ze tam mas 7 clanku, pac jinak bych doporucil bq76925 nebo podobny. To je presne to, co by se ti hodilo.

Je vidět, že ti unikají souvislosti a to tak, že dost. Vůbec netuším, čeho bys dosáhl odpojením VC0 pinu. Ten šváb je pro 6 článků max, ty máš 7. Musíš použít něco jiného.
Stejně jako v tom tvém bastlu s ADG508, nevím, jak předpokládáš funkci, když dělič s impedancí řádově v kiloohmech krmíš přes dva spínače, který mají 270 ohmů každý, a to ještě za dobrých podmínek.

Jo jo je to moje blbost, je to na 6 článků, sem to radši smazal :-)

Ne nyní to přes ADG nemám, děliče mám připojeny k článkům a výstup děliče přímo do AD převodníků. Nějak takhle:

No a takhle to vypadá po naměření a uložení hodnot do databáze MSSQL, měřím i teplotu ve třech bodech nad LiIony, zatím a asi to tak zůstane.

Hlavně taky narážim na to, že cena dvou ADG508 je podstatně větší, jak jedněho dedikovanýho BMS neřádu, kterej to bude umět podstatně líp.
Nevim jak neska to bude s dostupností bms švábů, ale "za mých mladých let"... bq76925/940 a podobný, stály tak do 50 korun.

Taky se můžu předhánět v rychlosti pošty... Na tu mojí ale nemáš ;)

Nechápu, kdo soudný by si vůbec domů nějakou tuhle předraženou mrtku pořizoval a na co.
Overkill procesor? Ideální na šmírování v domácí síti.

Jo, to je muj sen mit napojenou domacnost do cloudu, vcetne lednice, pracky, mikrovlnky... :)

BTW zkousim hackovat smart zasuvku od D-Linku. Ta mrdka ma wifinu a jde ovladat akorat pres nakou posranou Dlinci appku, ktera vyzaduje registraci na mydlnik cloud. Tak sem se v tom povrtal a nasel na naoznacenych testpointech debug UART, kde jede Busybox konzole (bez hesla) a vubec cely vypis od 1st stage bootloaderu a ubootu. Chtel bych si tam zapnout treba SSH po wifi a ovladat si to pres nej, ale zatim nevim, jak se da menit konfigurace, mozna to cele bezi z dekomprimovaneho ramdisku a veskere zmeny se po vypnuti vypari...

No co ja viem, dost ludi to ma.. obsluha aplikacie (smartfon/pocitac) funguje aj bez pripojenia vonku, iba na lokalnej LAN/WiFi... Zas to nevyraba winnie the pooh. Ale viac ludi ma kadejake tie cinske sonnofy, to uz by som rozobral ci tam niesu mikrofony, kedze to facha cele cez WiFi a je ryze cinske.
